软件介绍

    EICAD自推出以来，得到了广大新老用户的大力支持，不断听取用户需求意见与建议，从未间断地进行功能升级。在继续深入实现路线设计理论突破的同时，吸收借鉴国内外工程软件优秀的功能特点。紧密跟踪Windows程序开发平台、AutoCAD开发平台的最新成果。正式推出的EICAD2.99版，综合性能得到了一次新的飞跃。体现在以下多个方面： 　　

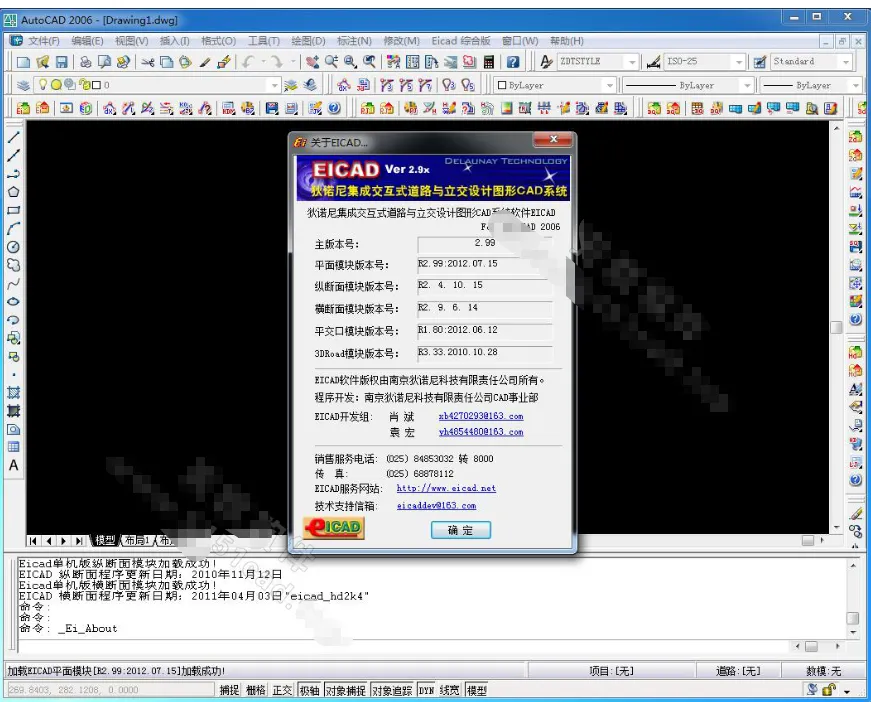

软件界面

EICAD 2.99 是一款在 AutoCAD 平台上运行的国产道路与立交设计软件，其核心功能包括路线设计、互通立交设计、纵断面、横断面设计及土石方计算等。2.99 版本在继承 2.x 版本的基础上，重点增强了项目管理和交互式设计能力135。

🚀 核心功能与特点

• 集成交互式设计 在同一环境中集成平面、纵断面、横断面设计，支持参数与图形的双向驱动，修改一处即可联动更新，显著减少重复绘图工作135。

• 专业的立交匝道设计 提供“积木法”、“基本模式法”、“扩展模式法”等专用命令，支持单/双卵型、复曲线、虚交等多种复杂线形，尤其适合处理变速车道和交织段135。

• 动态拖动与实时预览 在布线过程中，可实时拖动线位元素（如圆曲线、直线），所有相关参数（半径、长度、坡度等）会同步刷新，便于快速比选和优化方案15。

• 项目数据环境 提供统一的数据管理平台，支持项目文件管理、数据编辑、格式提示、横断面地面线实时预览及边坡模板可视化编辑，有效降低出错率1。

• 自动化出图与算量 一键生成平面图、纵断面图、横断面图及各类设计参数表。内置土石方调配模块，支持动态拖动调配并自动生成调运图表15。

• 三维模型联动 设计成果可直接导出至“3Droad”等三维建模程序，快速构建道路、桥梁的三维模型，用于方案展示和碰撞检查135。

🗺️ 互通立交设计流程

设计流程遵循“先平面，后纵断，再横断”的原则，以某工程中的B、C、D匝道为例：2678

1. 准备工作 建立工程目录，明确设计标准（如主线120km/h，匝道40-50km/h）及各道路的横断面组成（行车道、路肩、分隔带等）2678。

2. 平面设计

• 布线顺序：通常遵循“先主后匝、先简后繁”的原则，例如先布设B匝道，再布设C、D匝道，以避免相互干扰。

• 匝道生成：利用“扩展模式法”等命令，通过“直圆圆”、“圆圆圆”等模式，在对话框中设置参数并动态拖动，直观生成并优化匝道线形。

• 细节处理：完成线位连接、端部圆角绘制、偏置线生成等步骤，并保存平面资料678。

3. 纵断面设计 在生成的平面基础上，进行纵坡设计、竖曲线计算，并校核与桥梁、地形的高程关系，估算土石方量2678。

4. 横断面设计 为不同道路（主线、被交线、匝道）分别定义横断面模板。对于匝道分流/合流等渐变段，需采用专门的变宽横断面设计1678。

5. 成果输出 自动生成平面图、纵断面图、横断面图、土石方调配表及各类设计参数表，并可为3D建模提供数据15。
