功能多且免费,国外管路流体阻力降计算软件!直接下载!

HydrauCalc是一款，可用于对管道元件精确建模来计算流体计算软件，适用于:

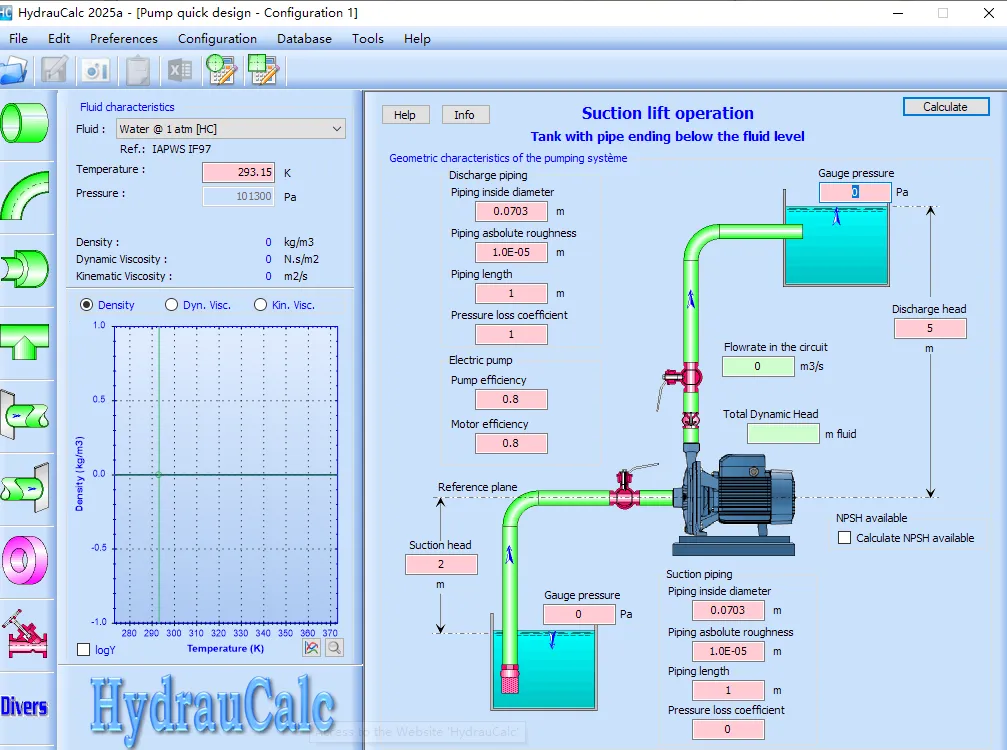

各种元件的的压力i流动损失，泵水力学计算！

其摩擦损失计算采用Darcy-Weisbach方法，其计算理论和经验基于流体流动和压降计算领域的知名参考资料。

软件为免费软件，免安装的exe电脑桌面版!

文中有下载链接

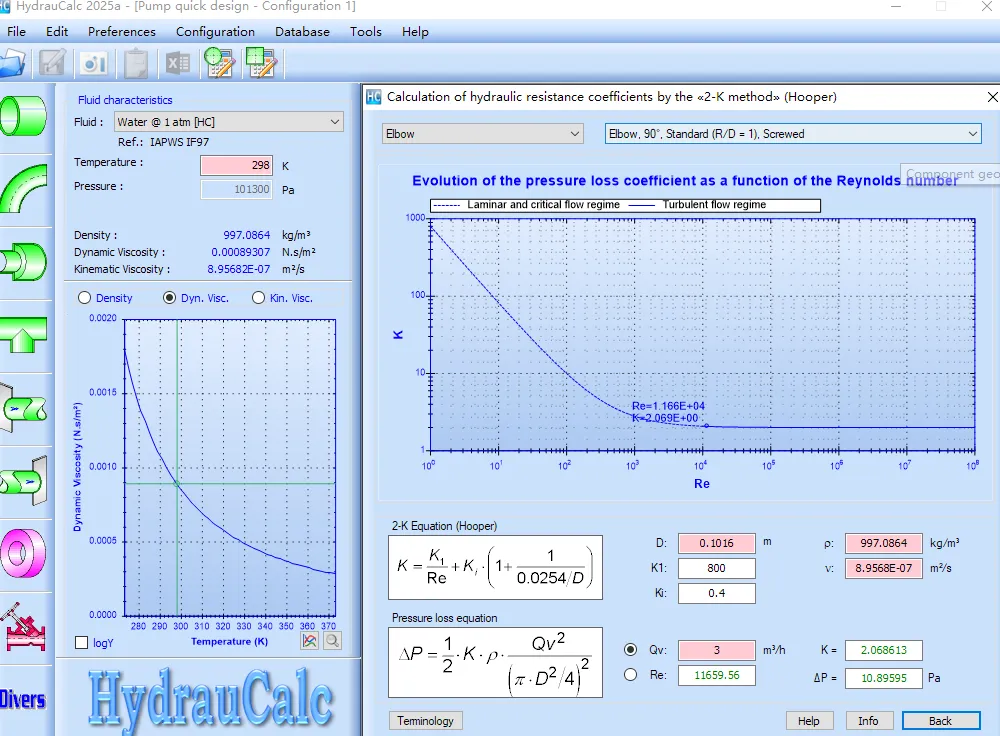

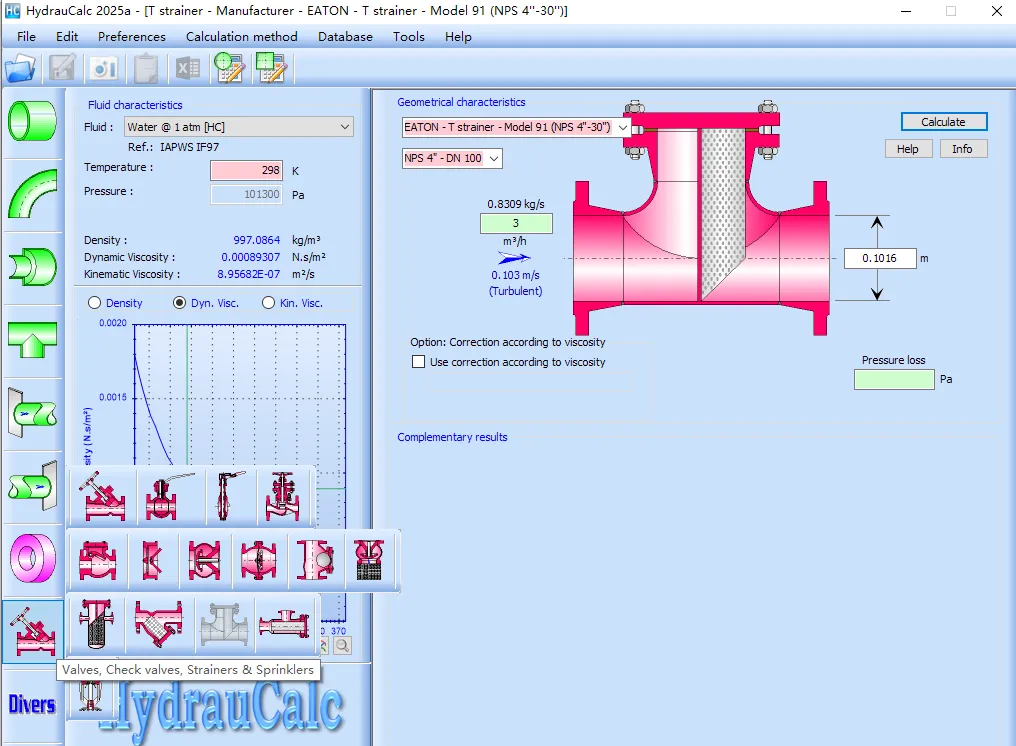

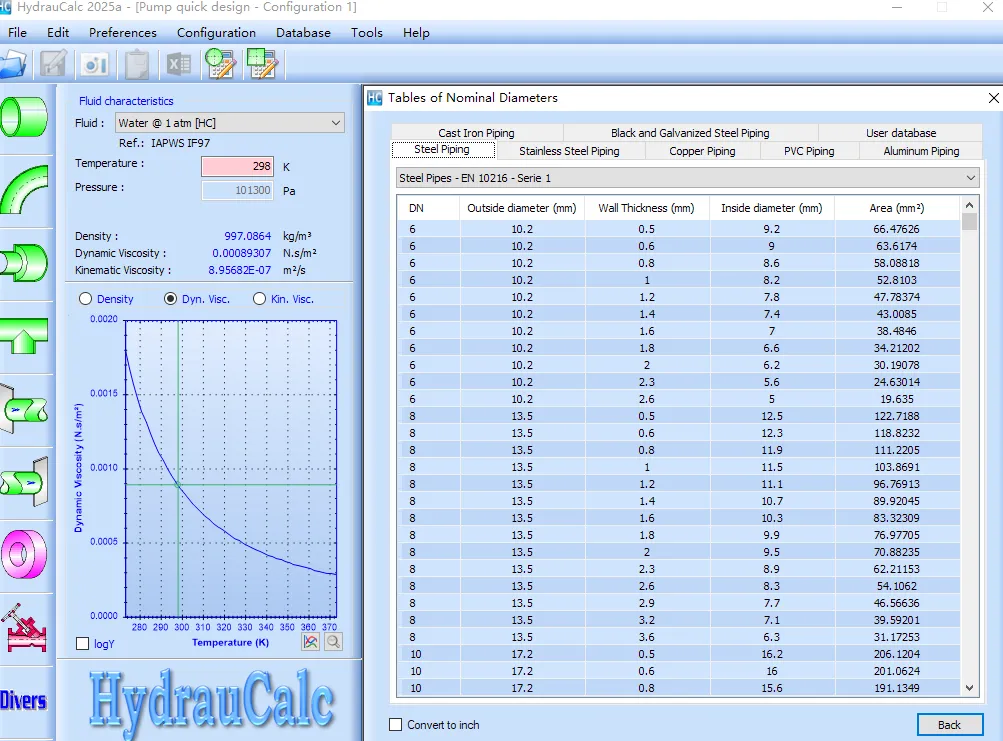

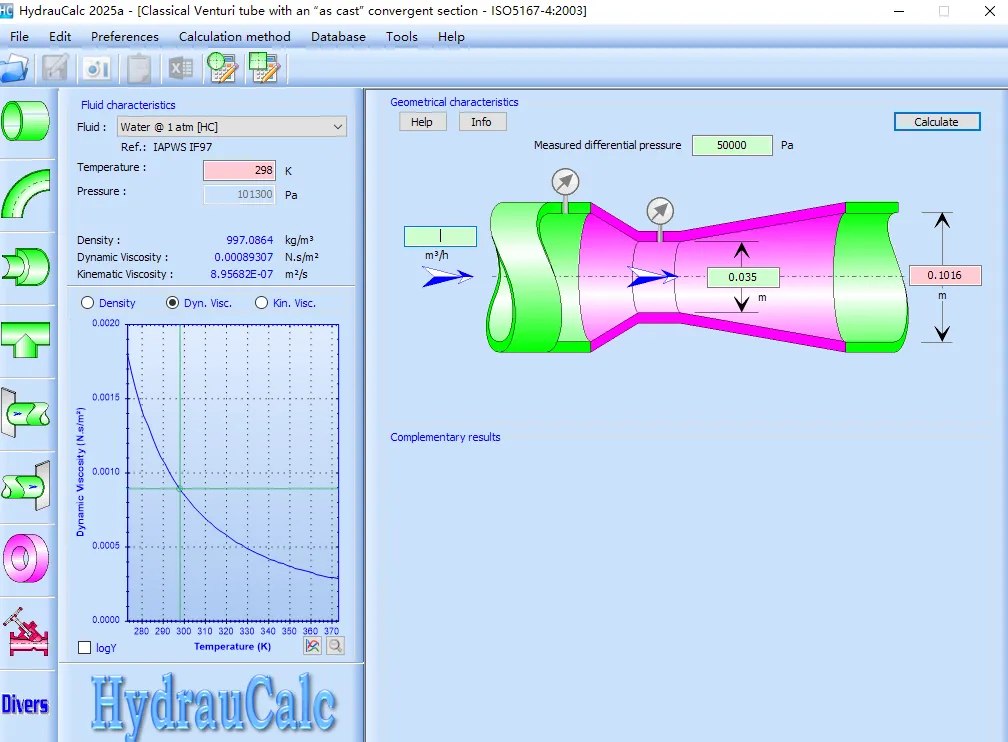

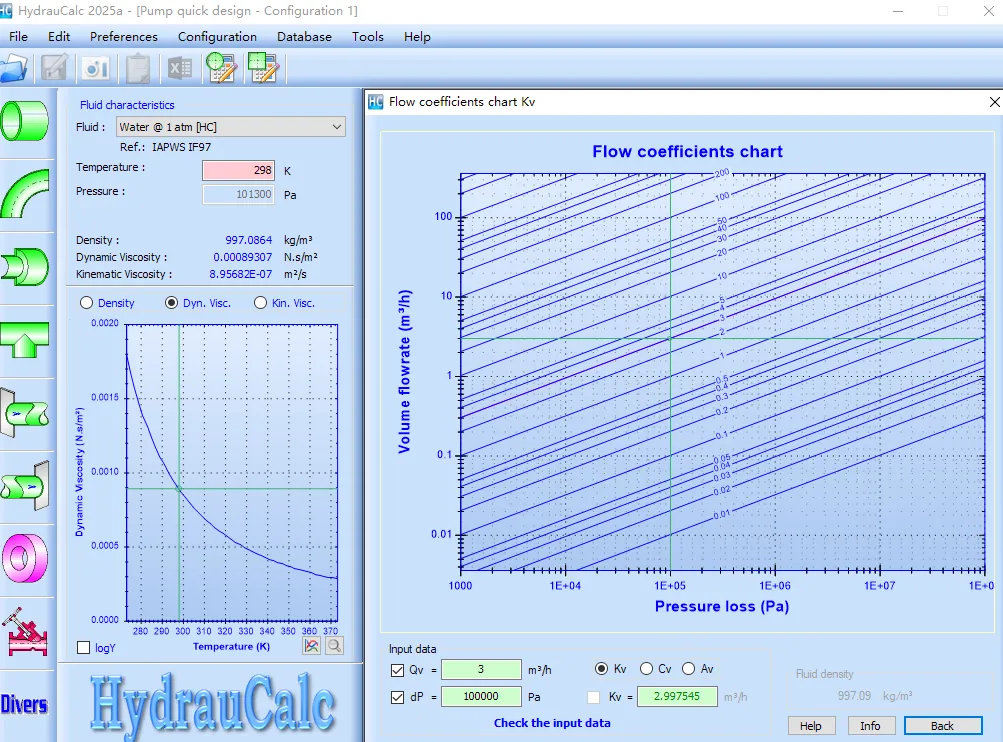

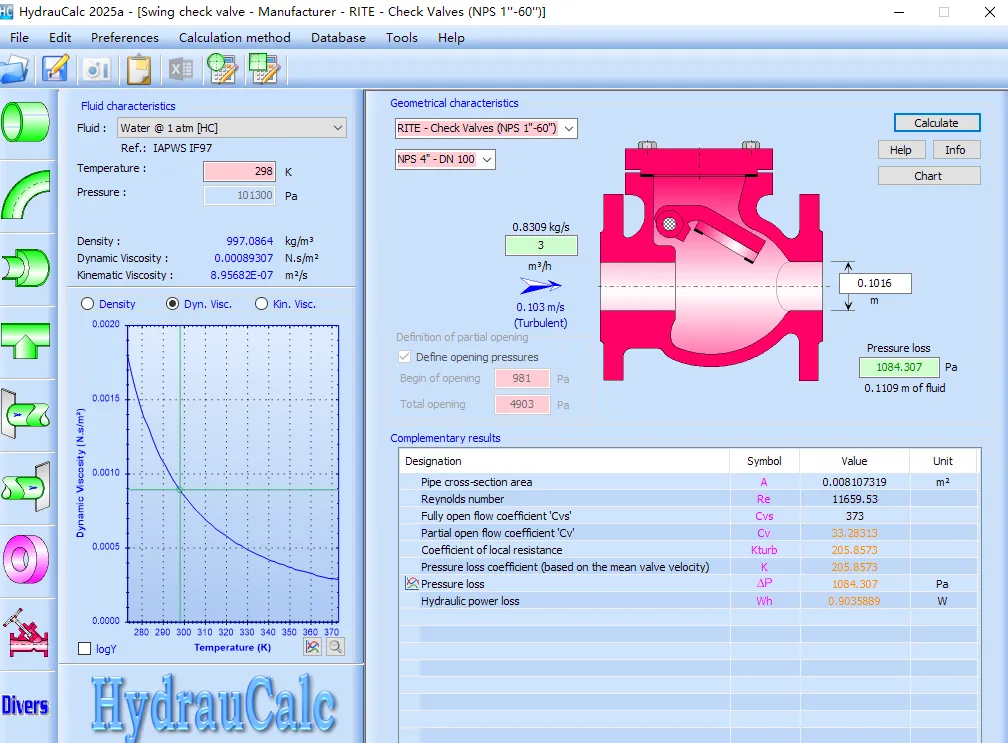

先看一下界面

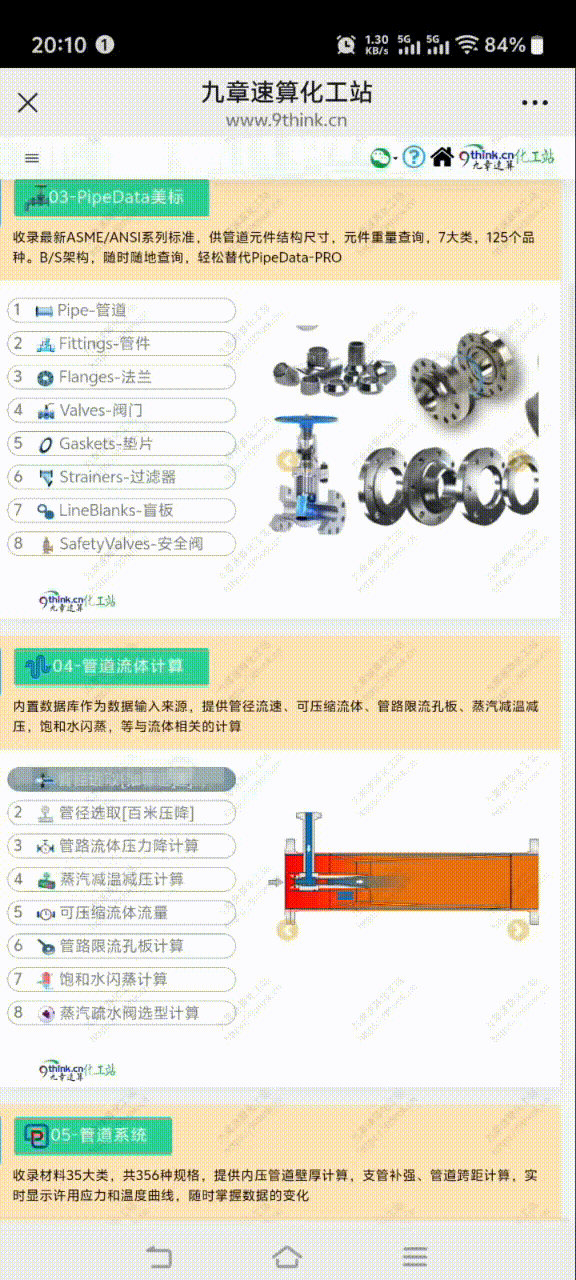

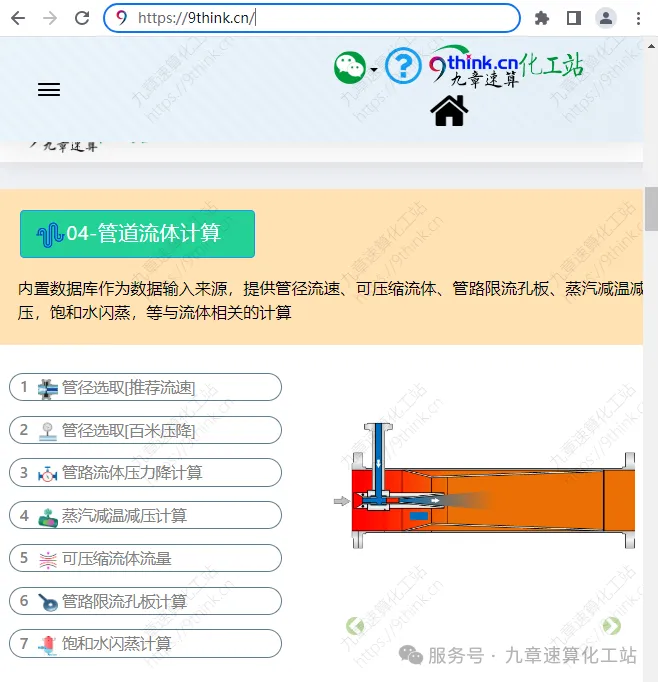

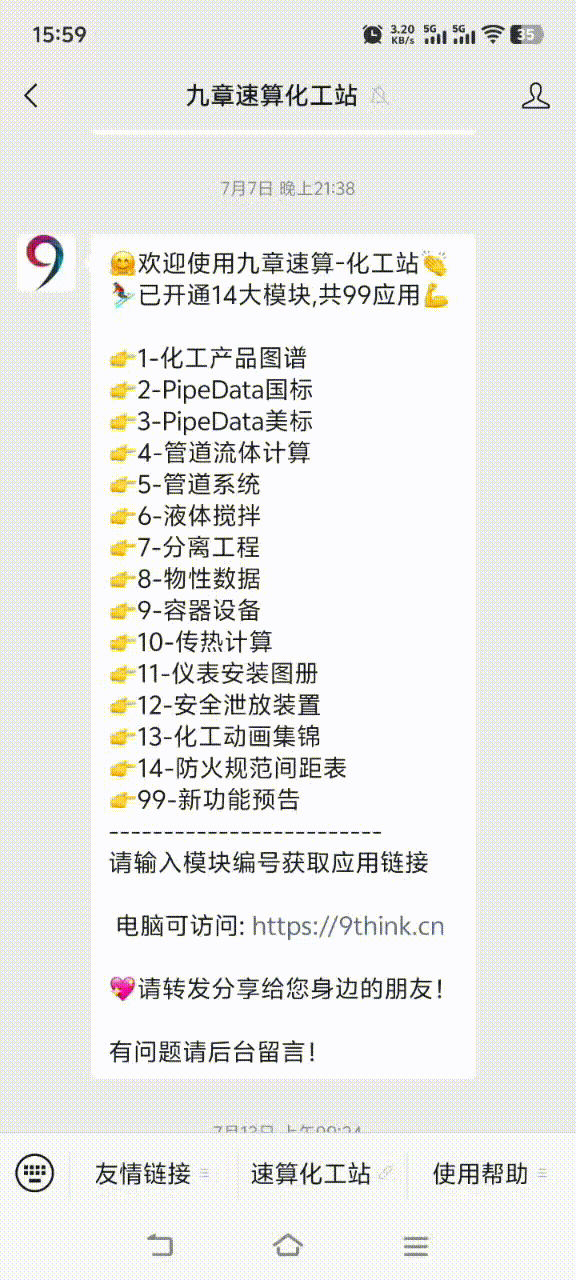

化工设计速算平台访问说明【极简版】，100多个应用，全部开放

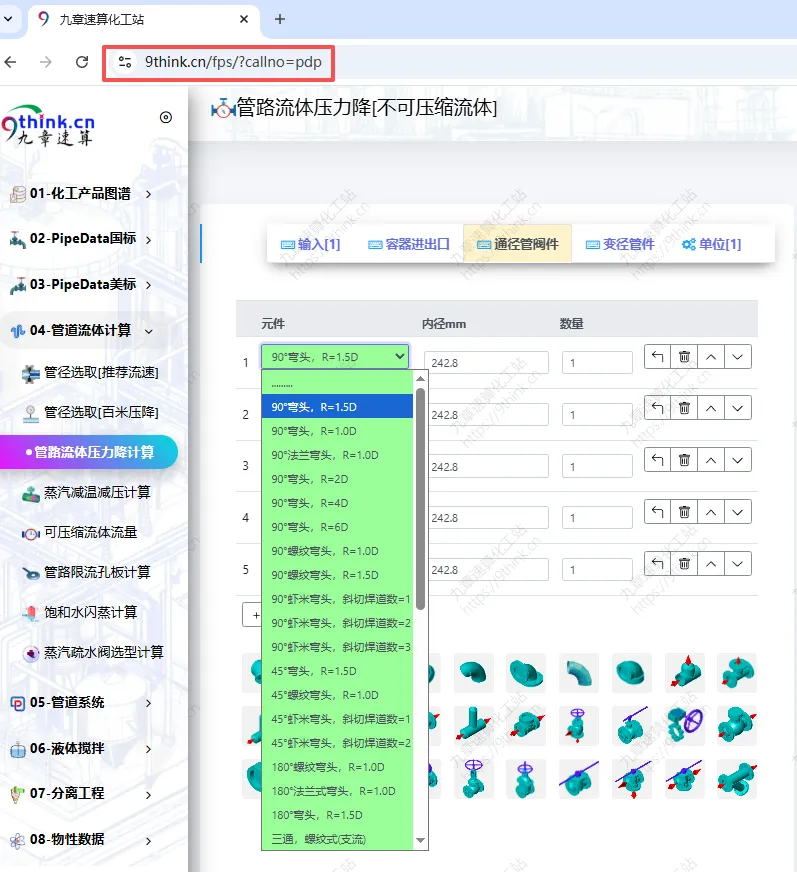

在线版更智能更方便

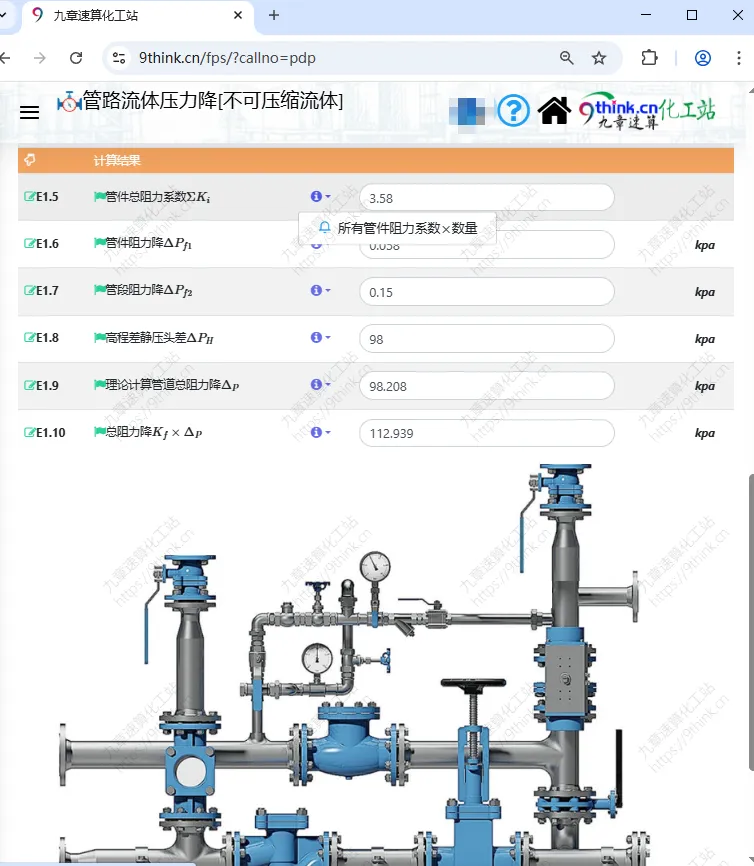

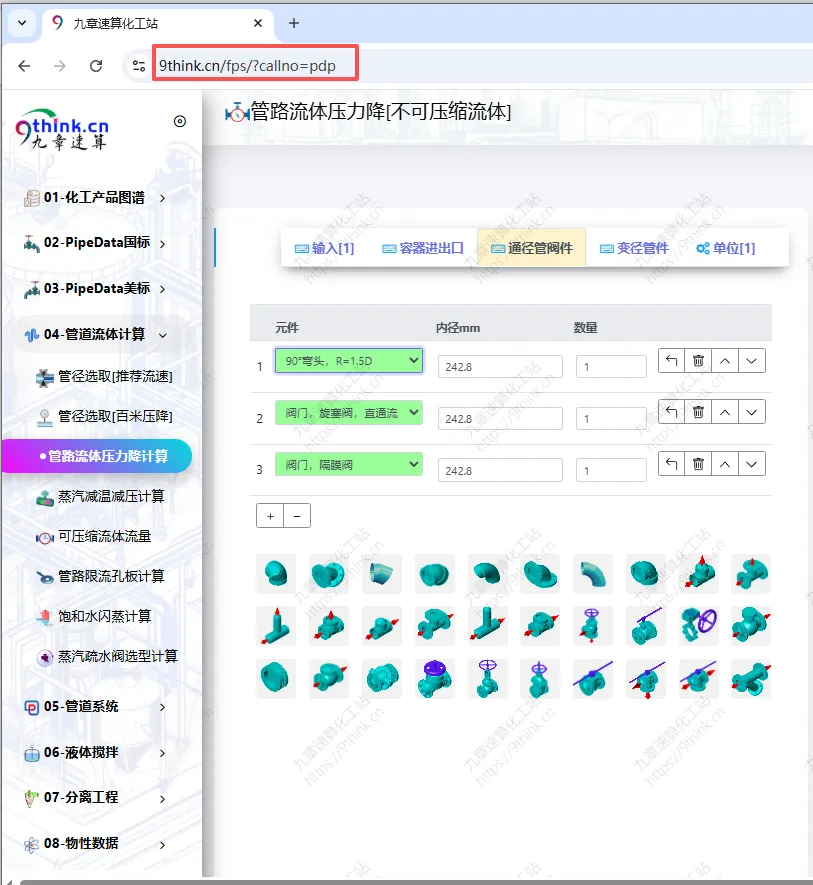

管路流体压力降计算

[工程小案例] 复杂管路的阻力降计算，在线使用，免查表！

文中有下载链接

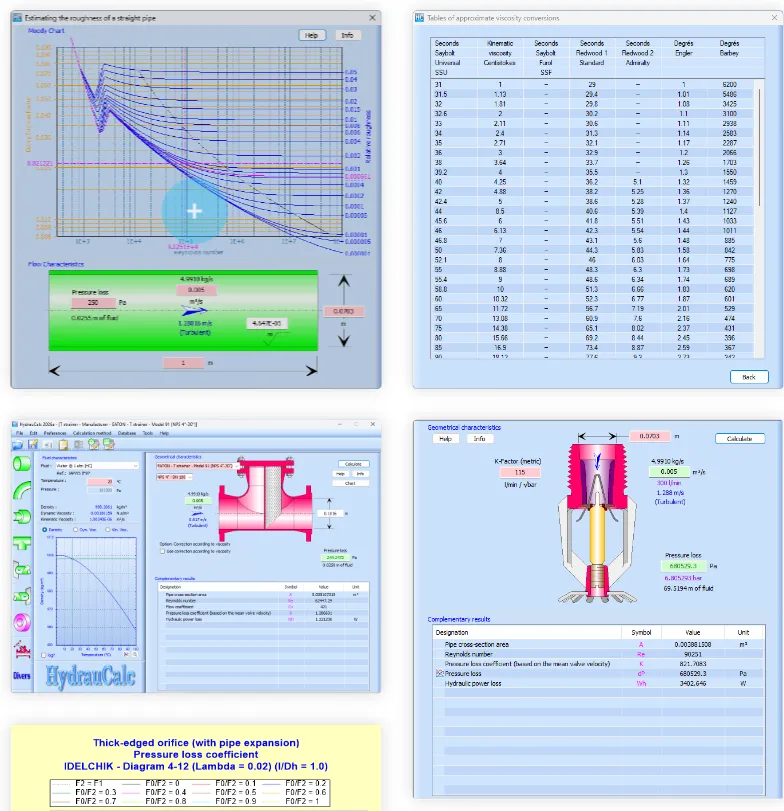

HydrauCalc功能介绍

PART 01

应用简介

功能：可对直管、弯管、截面变化、三通、阀门、孔口等多种管道元件的稳定流动进行精确建模和计算，尤其适用于预项目阶段，能快速估算液压装置组件的压力损失，进而确定泵的特性。

化工设计速算平台，100多个应用，如何访问？别再问了，看答案

计算方法：摩擦损失采用Darcy-Weisbach方法，该方法对不可压缩流体（液体）结果准确，对流速不高的可压缩流体（气体）也能提供合理精度的结果。

参考依据：主要基于流体流动和压降计算领域知名且受尊重的参考资料。

PART 02

计算依据

主要参考：

包括I.E. Idelchik的《Handbook of Hydraulic Resistance》、D.S. Miller的《Internal Flow System》、CRANE的《Flow of Fluids Through Valves, Fitting and Pipe-Technical Paper No. 410》以及D. C. Rennels和H. M. Hudson的《Pipe Flow-A Practical and Comprehensive Guide》。

PART 03

元件类型及计算

直管：包含圆形、矩形、三角形、环形截面，计算方法有IDELCHIK、Uniform roughness walls（Nikuradze equation）、Nonuniform roughness walls（Colebrook-White equation）等多种，可计算压力损失、体积流量、管道长度、内径（圆形截面）、高度或宽度（矩形截面）、高度或底边（三角形截面）等。

弯管：包括多种截面和类型（如光滑弯管、斜接弯管、复合弯管、螺旋管、S形弯管、U形弯管等），计算方法有IDELCHIK、MILLER、CRANE、Pipe Flow Guide，可计算压力损失和体积流量。

汉化版上线，PipeData美标管件在线查询，更方便了！微信也能用

异径元件：涵盖突然扩张、突然收缩（锐边、圆角、斜角）、渐变扩张、渐变收缩、焊接管道扩张/收缩（ANSI标准管道异径管）等，计算方法有IDELCHIK、MILLER、CRANE、Pipe Flow Guide，可计算压力损失和体积流量（ANSI标准管道异径管仅“Pipe Flow Guide”方法）。

管道入口/出口：包含多种入口/出口类型（如齐平安装锐边、圆角、斜角入口/出口，带孔板、网格的入口/出口等），计算方法有IDELCHIK、MILLER、CRANE、Pipe Flow Guide等，可计算压力损失、体积流量，部分还可计算孔口直径、孔数等。

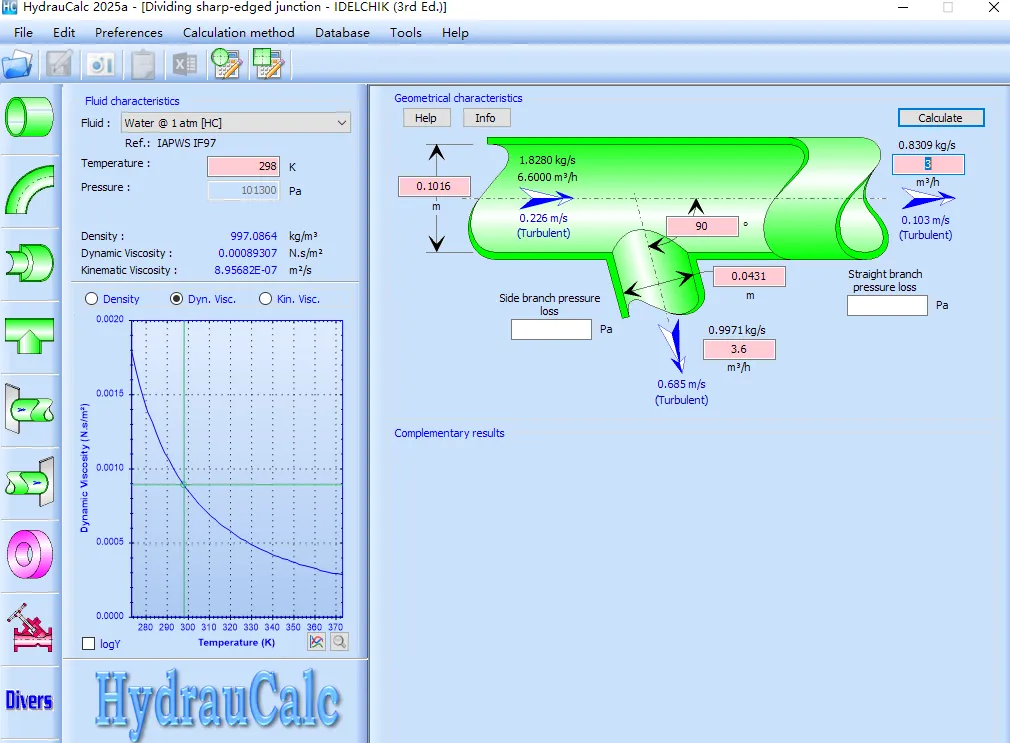

多通元件：包括多种T型连接、Y型连接、四通连接等，计算方法有IDELCHIK、MILLER、CRANE、Pipe Flow Guide，主要计算各分支的压力损失。
