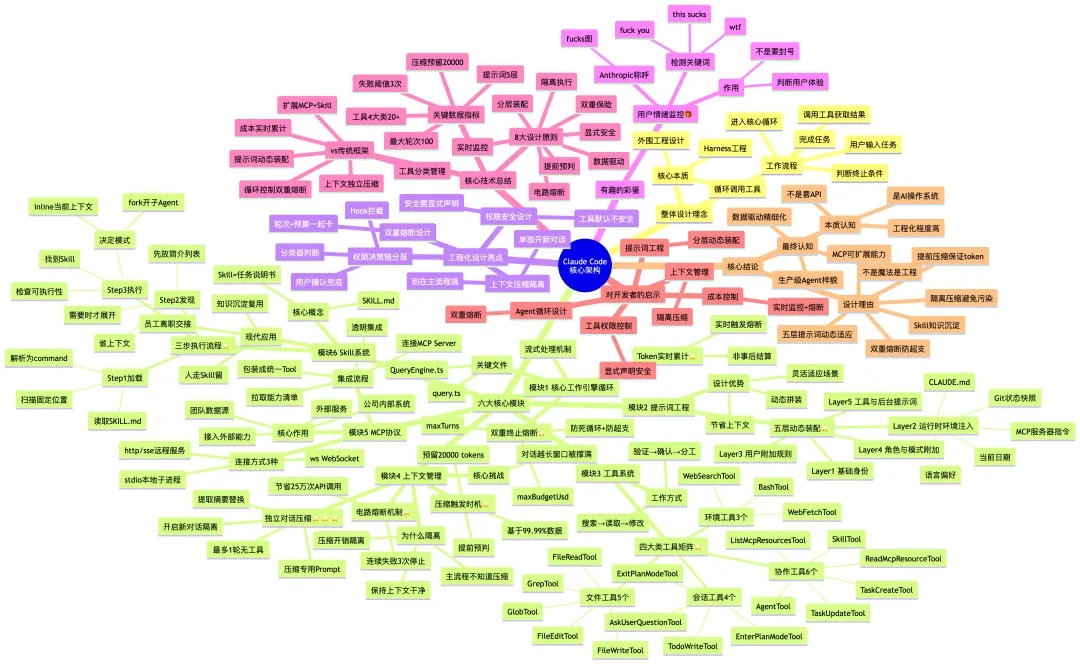

Claude Code泄漏源码的核心架构与流程解析mermaid图

💡 颜色标记

• 🟢 绿色 (#51cf66) – 成功/完成/正确做法

• 🟡 黄色 (#ffd43b) – 重点/关键步骤

• 🔵 蓝色 (#339af0) – 核心组件

• 🔴 红色 (#ff6b6b) – 失败/错误/问题

分模块详细流程图

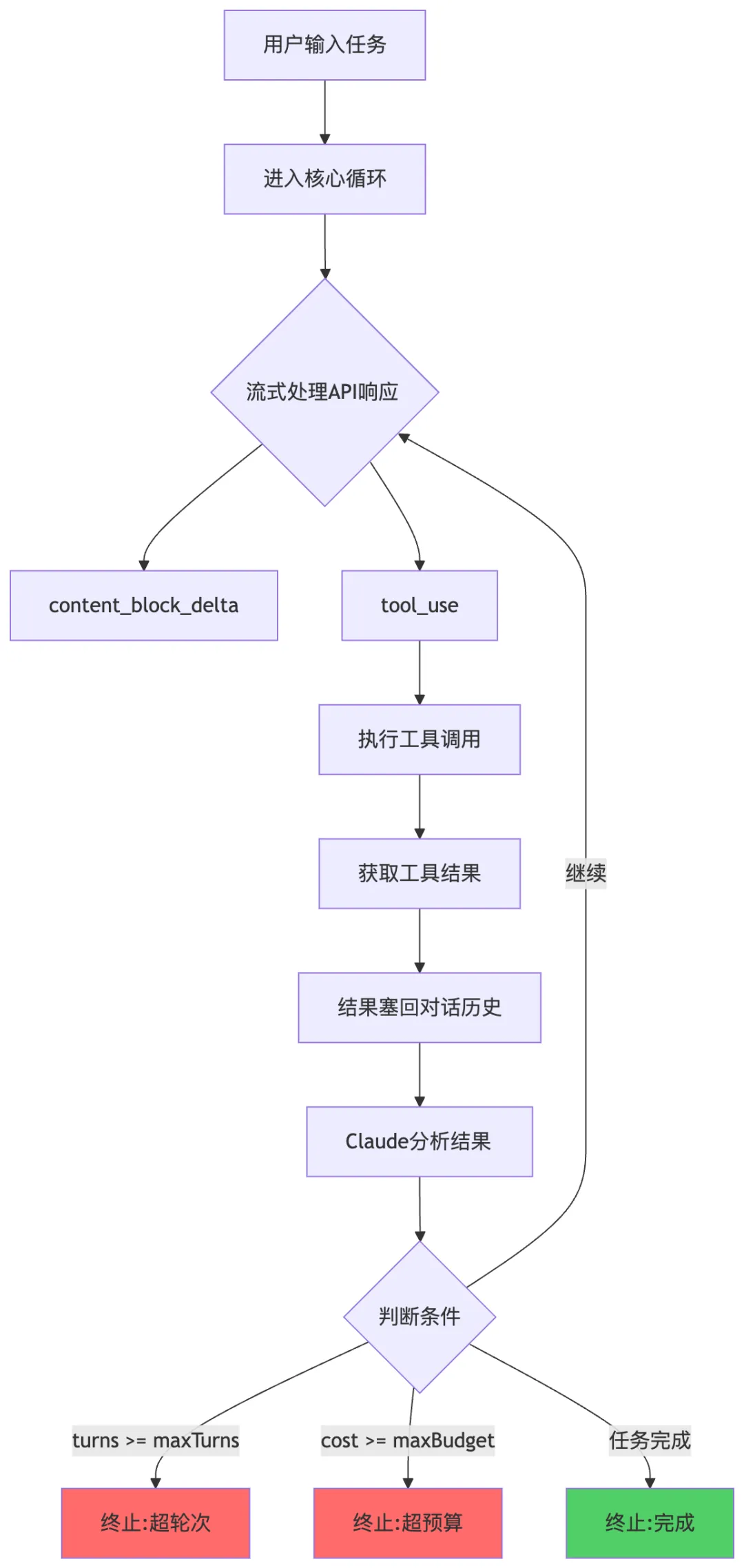

1. 核心工作引擎循环流程

2. 提示词五层装配系统

graph TB
    subgraph 提示词动态装配
        L1[Layer 1: 基础身份<br>面向软件工程的Agent]
        L2[Layer 2: 运行时环境注入<br>Git状态/CLAUDE.md/日期/语言偏好]
        L3[Layer 3: 用户附加规则<br>回复用中文/先给方案/目录限制]
        L4[Layer 4: 角色与模式附加<br>Teammate模式/协作约束]
        L5[Layer 5: 工具与后台提示词<br>工具使用说明/后台流程]
    end
    L1 --> L2
    L2 --> L3
    L3 --> L4
    L4 --> L5
    L5 --> Final[最终完整提示词]
    style L2 fill:#ffd43b
    style Final fill:#51cf66

3. 上下文压缩完整流程

graph TD
    A[对话进行中] --> B{检测上下文}
    B -->|currentTokens + 20000 > limit| C[触发压缩]
    B -->|未达阈值| A
    C --> D[开启独立新对话]
    D --> E[发送压缩专用Prompt]
    E --> F[模型生成analysis草稿]
    F --> G[模型生成summary摘要]
    G --> H{压缩成功?}
    H -->|成功| I[提取summary内容]
    H -->|失败| J{连续失败次数}
    J -->|< 3次| E
    J -->|>= 3次| K[电路熔断<br>停止重试]
    I --> L[替换主对话旧消息]
    L --> M[关闭压缩对话]
    M --> N[回到主流程]
    style D fill:#ffd43b
    style K fill:#ff6b6b
    style N fill:#51cf66

4. 工具系统架构图

graph TB
    subgraph Claude Code Core
        Engine[核心引擎]
        subgraph 内置工具
            File[📁 文件工具<br>Read/Edit/Write/Glob/Grep]
            Env[🖥️ 环境工具<br>Bash/WebSearch/WebFetch]
            Session[💬 会话工具<br>AskUser/Plan/Todo]
            Collab[🤝 协作工具<br>Agent/Task/MCP/Skill]
        end
        MCP[MCP Client<br>统一接口]
    end
    Engine --> File
    Engine --> Env
    Engine --> Session
    Engine --> Collab
    Engine --> MCP
    MCP --> Server1[MCP Server A<br>stdio]
    MCP --> Server2[MCP Server B<br>http/sse]
    MCP --> Server3[MCP Server C<br>WebSocket]
    style Engine fill:#339af0
    style MCP fill:#ffd43b

5. Skill 执行流程

graph TD
    A[启动时扫描] --> B[读取SKILL.md文件]
    B --> C[解析为command对象]
    C --> D[加载到系统]
    D --> E[用户发起任务]
    E --> F[模型看到Skill简介列表]
    F --> G{判断需要Skill?}
    G -->|不需要| H[直接执行]
    G -->|需要| I[调用SkillTool]
    I --> J[找到对应Skill]
    J --> K[检查可执行性]
    K --> L{决定执行模式}
    L -->|简单任务| M[inline模式<br>当前上下文直接执行]
    L -->|复杂任务| N[fork模式<br>开子Agent独立上下文]
    M --> O[返回结果给主流程]
    N --> O
    style M fill:#51cf66
    style N fill:#ffd43b

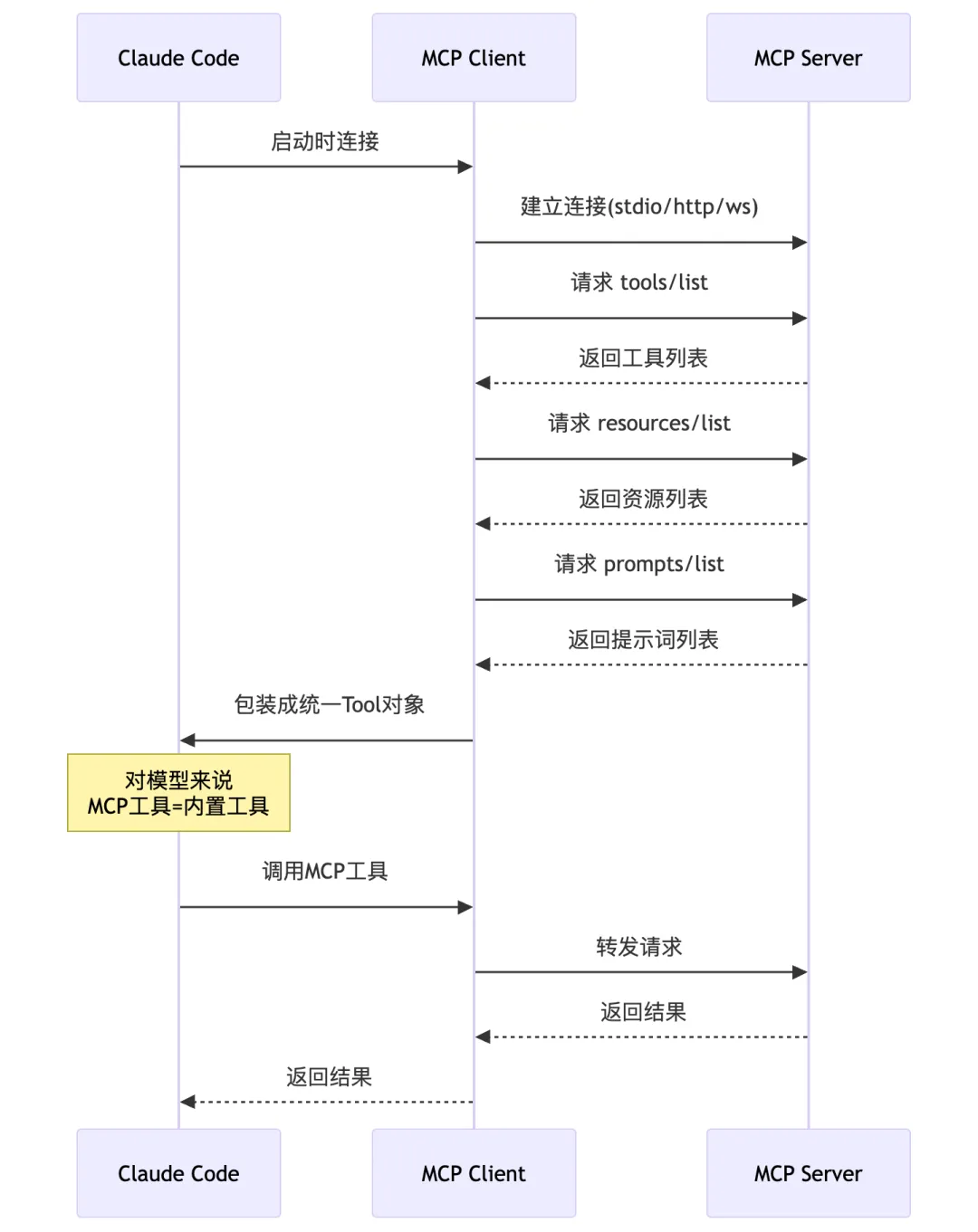

6. MCP 集成流程

7. 双重熔断机制对比

graph LR
    subgraph 只用轮次限制
        A1[开始] --> A2{turns < maxTurns?}
        A2 -->|是| A3[继续执行]
        A2 -->|否| A4[停止]
        A3 --> A5[❌ 每轮大量token<br>成本失控]
    end
    subgraph 只用预算限制
        B1[开始] --> B2{cost < maxBudget?}
        B2 -->|是| B3[继续执行]
        B2 -->|否| B4[停止]
        B3 --> B5[❌ 死循环小额消费<br>永不收敛]
    end
    subgraph 双重熔断
        C1[开始] --> C2{turns < maxTurns<br>AND<br>cost < maxBudget?}
        C2 -->|是| C3[继续执行]
        C2 -->|否| C4[停止]
        C3 --> C5[✅ 既防死循环<br>又防超支]
    end
    style A5 fill:#ff6b6b
    style B5 fill:#ff6b6b
    style C5 fill:#51cf66
