【操作使用说明】MVR蒸发器蒸汽压缩机

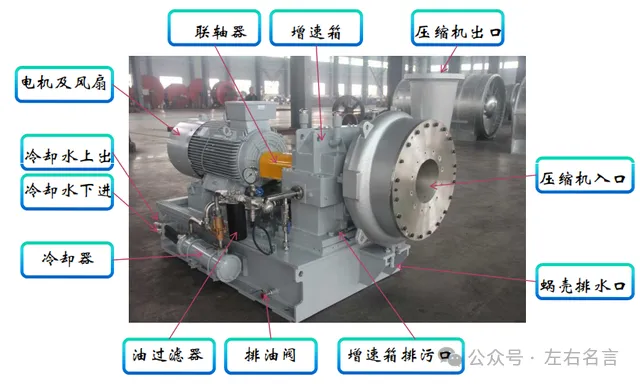

一、离心式蒸汽压缩机基本情况介绍
离心式蒸汽压缩机是一种利用离心力原理工作的气体压缩机械，主要用于提升蒸汽的压力，广泛应用于化工、制药、食品加工、环保、能源回收等多个行业领域，特别是在MVR（Mechanical Vapor Recompression，机械蒸汽再压缩）系统中起到关键作用。离心式蒸汽压缩机的基本工作原理如下：
1. 叶轮作用：高速旋转的叶轮是压缩机的核心部件，当蒸汽或气体进入叶轮后，受到叶片的加速作用，由于离心力的作用，蒸汽沿叶片径向向外运动，其速度和动能得到显著提升。
2. 扩压器增压：加速后的蒸汽随后进入扩压器，扩压器的通道面积逐渐增大，使得蒸汽的速度下降，但其动能转化为静压能，从而实现对蒸汽的进一步压缩，提高了蒸汽的压力。
3. 连续压缩过程：叶轮连续不断地吸入蒸汽并将其抛向扩压器，由此保证了整个压缩过程的连续性。
离心式蒸汽压缩机具有高效率、结构紧凑、运行稳定以及维护简便等优点，适用于大型连续生产过程中的蒸汽循环利用，从而有效节约能源和降低成本。同时，由于其转速较高，对材料、制造工艺和运行维护水平要求也相对较高。此外，离心式蒸汽压缩机还可以配合先进的控制系统，实现精准的流量调节和稳定的运行状态。以下以湖北三峰透平装备股份有限公司的水蒸汽压缩机为例进行说明。本说明仅供学习研究使用，实际操作请参照压缩机厂家提供的针对具体项目的操作说明书进行操作。
二、开机前注意事项
-

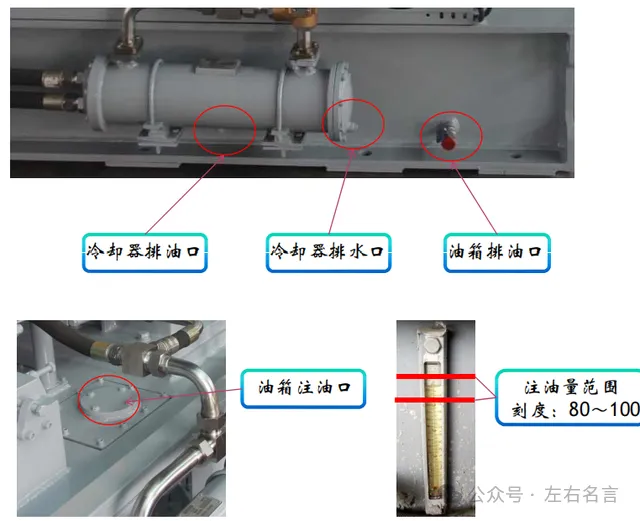

当在冬季环境温度＜5℃时， 停机后必须将油冷却器中的冷却水排尽；
-
当在冬季环境温度＜-10℃时，停机后必须将油冷却器中的冷却水和油同时排尽。
-
7天或以上未开压缩机，再次开机前必须进行手动盘车。压缩机运转旋向必须同设备标识箭头一致，不允许反转。润滑油牌号：壳牌统一L-HM抗磨液压油46#或L-TSA46汽轮机油A 级。
-
第一次运行后500小时换油，然后根据每6000~7000小时对润滑油换油一次。
-
电机根据使用说明书定期定量加入润滑脂。
-
压缩机入口蒸汽中液滴直径＜20µm，杂质浓度< 50mg/m³, 不允许入口管道内有任何部位的“积盐”。
-
压缩机必须由受培训的技术人员负责操作。

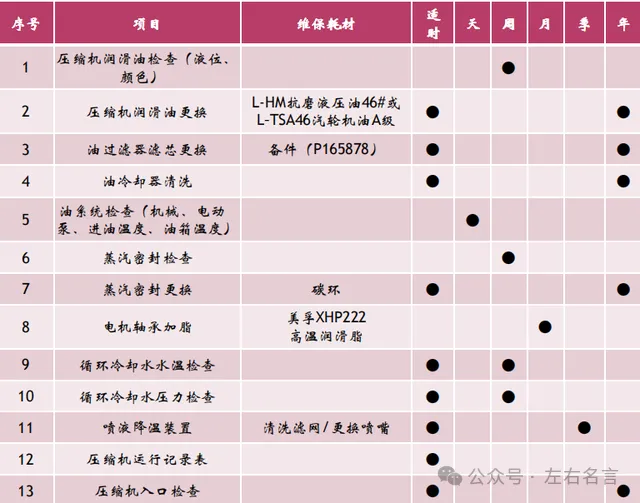

三、设备维护表
四、启动前的准备工作
-
油箱油位、颜色、温度正常，电动油泵开启压力正常（满足0.22~0.3MPa）。
-

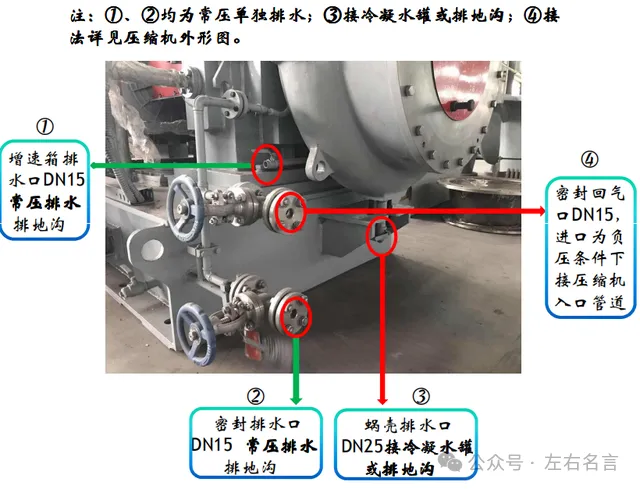

蜗壳底部排水阀打开，把冷凝水排尽。
-
密封蒸汽排水阀打开，把冷凝水排尽。
-
增速箱排污管畅通。
-
补气阀开、闭动作有效。
-
防喘阀开、闭动作有效。
-
仪器、仪表显示正常 。
-
变频器、控制柜无故障 。
-
油冷却器的冷却循环水打开，压力正常。
-
电机旋转方向正确。
五、启动允许条件
5.1 MVR压缩机的启动条件
-
油箱温度＞15℃ ;
-
启动电动油泵供油压力≥0.15MPa (正常0.22~0.3MPa)；电动油泵为自动状态！！
-
防喘阀开度50～100%；
-
补汽阀开度0%；
-
电机风扇开启（旋向必须正确）（如有）；
-
蜗壳排水阀关闭；
-
变频器、控制柜无故障（如有）；
-
电加热器关闭；电加热器为自动状态！！
-
轴承、绕组温度满足要求；
5.2 MVR系统条件
根据系统操作说明将加热器物料升温至温度（ 根据MVR设备厂家设计工艺而定）℃和压力值（ 根据MVR设备厂家设计工艺而定）KPa（表压）。
六、启动过程
-
电动油泵状态为自动。
-
给定启机频率25Hz启动。
-
逐渐以1~2 Hz提频，观察电流、振动值、油压，在各参数稳定情况下提频。
-
电机频率≥40 Hz，实际电流值≥电流80% A，逐渐手动关闭防喘阀。或系统已稳定达到使用要求， 逐步关闭防喘阀。注意：过程中提频以保证电流值安全。
-
电机频率≥40 Hz，当供油压力≥0.4MPa，电动油泵自动停止。
-
电机频率达到46~48Hz（或设定频率）， 电流达到90% A左右，压缩机到达工作范围，启机完成。
-
如压缩机启机过程中出现喘振现象手动开启补气阀，开度根据喘振程度调整，补汽时电流必须＜75% A，启机完成后补汽阀应关闭。
七、运行过程
7.1正常运行
补汽阀自动补汽逻辑：
在电机频率46~48Hz下运行.实际电流≤电流75% A 或系统压力偏低时，补汽阀逐渐打开。实际电流≥电流95% A或系统压力偏高时（如排气压力超过标准15Kpa），补汽阀逐渐关闭。压缩机出口喷淋装置打开降温至饱和温度！
过程中必须监控压缩机的运行数据。压缩机巡检表见附表。
7.2 机组喘振
当系统物料不足或压缩机吸入流量不足时，机组可能发生喘振，声音异常，电流波动，长时间运行会损坏压缩机， 需及时处理：
-
马上打开防喘阀；
-
增加进口补汽阀开度（此措施现在一般不要用）；直至机组稳定不喘振为止。
-
找到系统喘振原因并处理，当系统稳定后，逐步关闭防喘阀，调整进口补汽阀开度， 进入正常运行模式。
八、停机过程
8.1 正常停机：
手动停机：防喘阀打开10% 。逐渐降频至30Hz，当油压＜0.13MPa，电动油泵开启 。防喘阀逐渐打开至50%。停机指令。
自动停机：停机指令。在发出停机指令后，润滑油泵和电机风扇运行至少10分钟。蜗壳排水阀打开，检查密封蒸汽阀门关闭。
8.2报警停机：
防喘阀打开10%；逐渐降频至30Hz，油压＜0.13MPa，电动油泵开启；防喘阀逐渐打开至50%。停机指令；在发出停机指令后，润滑油泵和电机风扇（如有）运行至少10分钟；检查报警事项，查找原因并消除故障或联系厂家解决。蜗壳排水阀打开，密封蒸汽阀关闭。
8.3 紧急停机：按紧急停机按钮。监看压缩机各参数、设备声音是否异常。油压＜0.13MPa，电动油泵开启。停机后，润滑油泵和电机风扇（如有）运行至少10分钟。应立即检查紧急停机事项，查找原因并消除故障或联系厂家解决。蜗壳排水阀打开，检查密封蒸汽阀门关闭。
8.4 注意：每次停机后，在30分钟内不能启动压缩机。

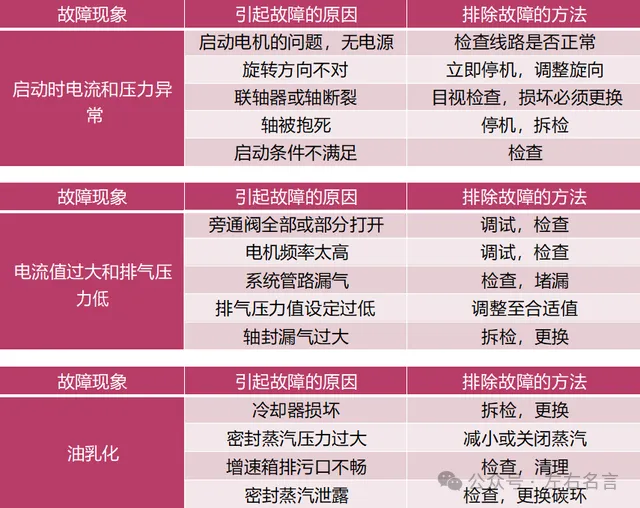

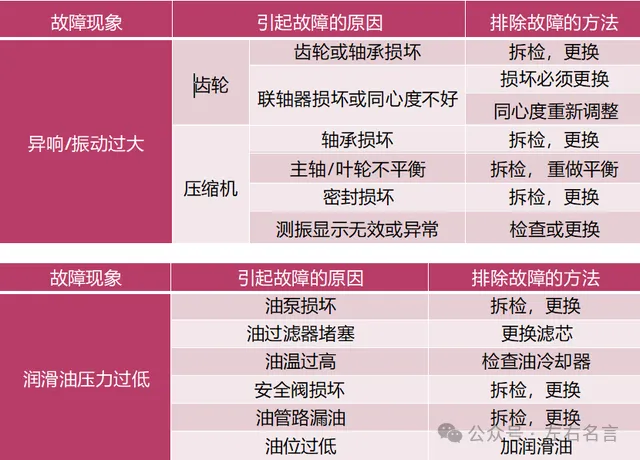

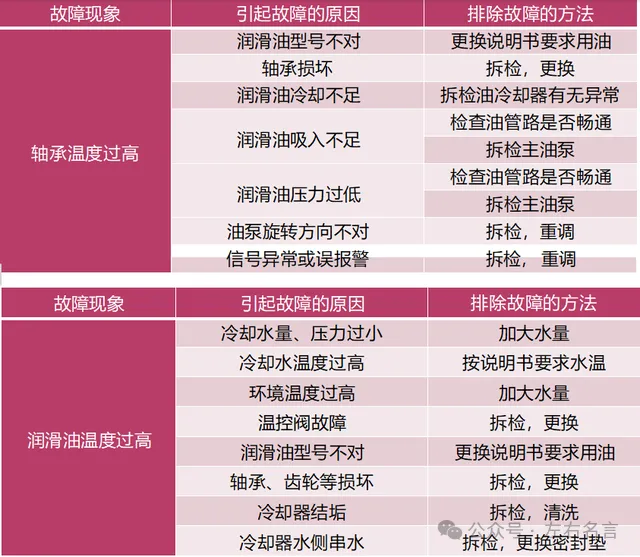

十、常见故障排除
增补认识：蒸汽压缩机出口喷淋水的主要作用？
A、在蒸汽压缩机的出口处喷淋水可以有效地降低蒸汽的温度，防止蒸汽过热。过热蒸汽降低换热效率，过高温度更容易损坏设备。喷淋水通过与高温蒸汽接触，吸收其热量，从而降低蒸汽的温度，保护压缩机和其他相关设备不受高温影响，延长设备的使用寿命。
B、喷淋水还可以起到清洗和保护设备的作用。在蒸汽压缩机的运行过程中，可能会产生一些杂质和灰尘，喷淋水可以帮助清洗这些杂质，减少设备堵塞和磨损的风险。
