「管道随手」空间管道碰头计算使用说明

一、问题的提出

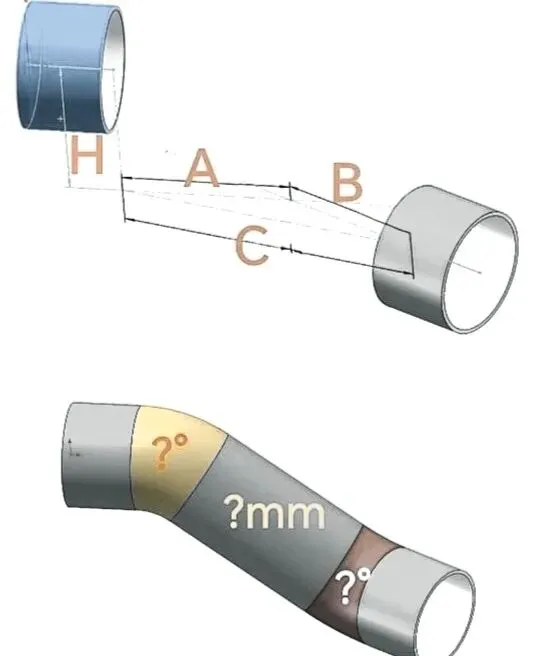

空间任意两段管道如何连接，「管道随手」小程序的“异型弯偏转计算”就是针对这种场景给出的专用计算，用于快速解决三维空间中两段不在同一平面、不同方向管道的配管问题。

通过输入可调整的空间定位参数，自动计算出满足连接要求的两个弯头角度、中间连接管长度及相关几何参数，为现场施工、管道预制提供数据支持。

二、界面与参数说明

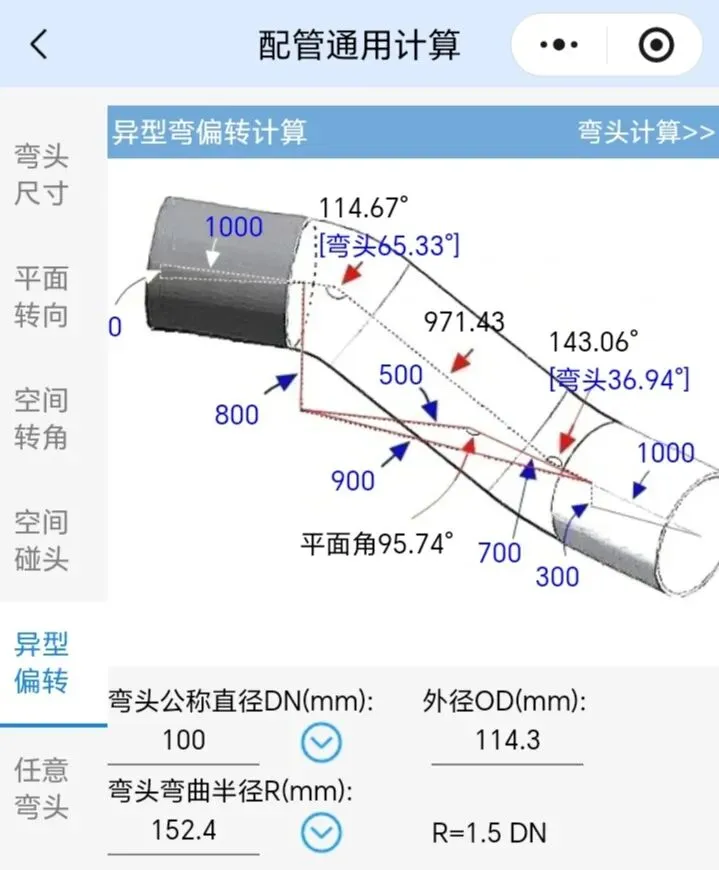

（一）可视化计算图示

图示直观展示了空间管道的三维连接关系，各标注含义如下：

（二）基础参数配置区

在图示下方，可配置管道与弯头的基础规格，参数说明如下：

1. 1. 弯头公称直径DN(mm)：选择管道的公称直径，系统自动匹配对应标准外径，示例为DN100；
2. 2. 外径OD(mm)：根据DN自动填充标准外径（DN100对应114.3mm），支持非标管道手动修改；
3. 3. 弯头弯曲半径R(mm)：默认按标准1.5DN配置（DN100对应152.4mm），支持自定义修改，适应不同弯头类型。

三、参数输入规则（蓝色可修改项）

（一）输入参数

所有蓝色标注为用户可修改的输入项，对应空间管道的定位条件，具体定义如下：

（二）输入注意事项

1. 1. 所有长度参数单位统一为毫米(mm)，角度单位为度(°)，输入时无需额外输入单位；
2. 2. 偏移尺寸的正负号对应空间方向，系统自动识别方向并计算，无需手动调整；
3. 3. 直管段长度可设为0，适配弯头直接对接的场景；
4. 4. 输入参数需符合现场实际空间条件，避免出现无法加工的极端角度（如弯头角度＞180°，三角形不成立等）。

四、计算结果

系统根据输入参数自动计算所需结果，各结果含义如下：

（一）弯头参数

1. 1. 第一个弯头：
• • 总偏转角度：114.67°（空间三维转角）

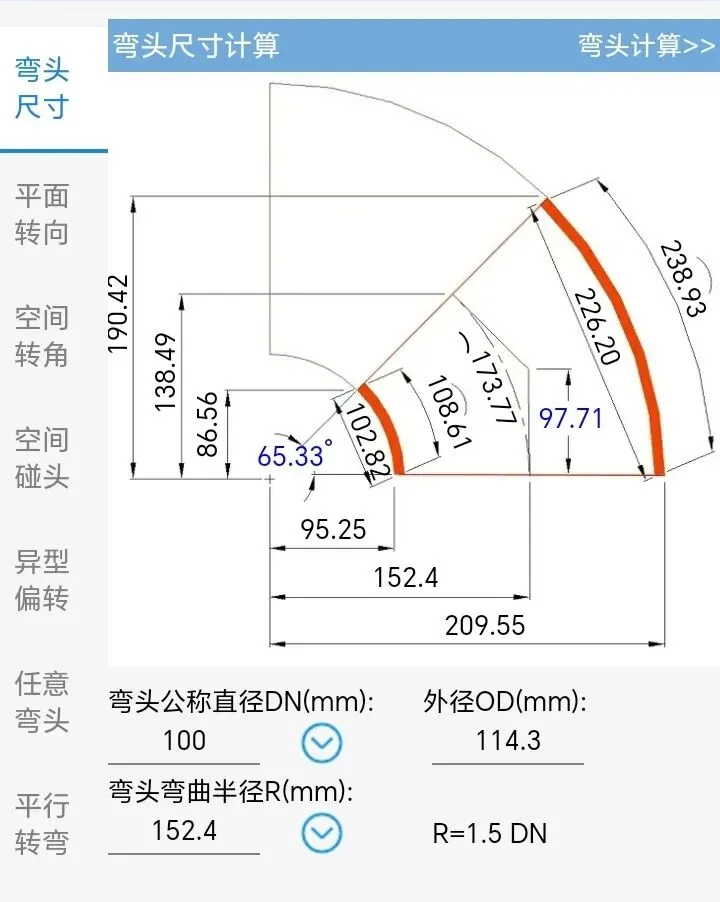

• • 弯头实际加工角度：65.33°（弯头的平面弯曲角度，用于弯头预制），点击进入弯头尺寸计算页面。
2. 2. 第二个弯头：
• • 总偏转角度：143.06°（空间三维转角）
• • 弯头实际加工角度：36.94°（弯头的平面弯曲角度，用于弯头预制）

（二）中间连接管参数

• • 中间连接管长度：971.43mm（两个弯头之间的直管段长度，直接用于管道下料）

（三）几何辅助参数

• • 平面角95.74°：两段管道在投影平面内的夹角，用于验证空间定位的合理性；
• • 其他标注尺寸：为空间定位的辅助参考尺寸，用于现场放线核对。

五、操作步骤（完整流程）

步骤1：配置基础参数

1. 1. 打开「管道随手」小程序，进入「配管通用计算」→「异型弯偏转计算」模块；
2. 2. 根据现场管道规格，选择弯头公称直径DN，系统自动填充对应外径OD和标准弯曲半径R；
3. 3. 若使用非标弯头/管道，手动修改OD或R的数值。

步骤2：输入现场定位参数

1. 1. 根据现场测量的空间管道位置，依次修改所有蓝色标注的输入参数：
• • 入口管道直管段长度、空间偏移尺寸；
• • 中间定位尺寸；
• • 出口管道直管段长度、空间偏移尺寸；
• • 入口管道基准角度（默认水平）；
2. 2. 输入完成后，系统实时自动计算所有结果，无需手动触发计算。

步骤3：核对计算结果

1. 1. 检查两个弯头的加工角度（65.33°、36.94°），确认在常规弯头加工范围内（0°~90°为常用范围，特殊角度可定制）；
2. 2. 核对中间连接管长度（971.43mm），确认符合现场空间要求；
3. 3. 查看平面角等辅助参数，验证空间定位的合理性。

步骤4：导出/应用结果

1. 1. 截图保存计算结果，用于现场施工交底、管道预制；
2. 2. 可直接将弯头角度、中间管长度用于管道下料、加工，无需二次换算；
3. 3. 若参数调整，系统实时更新结果，支持多方案对比优化。

六、功能优势

1. 1. 三维精准计算：解决传统平面计算无法处理的空间任意角度管道连接问题，计算精度达0.01mm/0.01°；
2. 2. 可视化直观展示：3D图示清晰呈现管道连接关系，降低理解门槛，避免施工错误；
3. 3. 参数灵活调整：支持自定义管道规格、弯头半径、空间定位，适合各类非标场景；
4. 4. 实时计算响应：输入参数即出结果，大幅提升设计、施工效率；
5. 5. 数据直接可用：计算结果直接用于管道预制、现场安装，无需额外换算。

七、常见问题与注意事项

（一）常见问题

1. 1. 弯头角度超过90°怎么办？
   系统支持计算任意角度弯头，若角度超过常规90°，可选择定制弯头，或调整输入参数优化空间走向，将角度控制在常用范围。
2. 2. 中间管长度为负数是什么原因？
   输入的空间定位参数不合理，导致两个弯头位置重叠，需调整偏移尺寸或直管段长度，确保空间走向合理。
3. 3. 非标管道如何配置参数？
   手动修改「外径OD」和「弯头弯曲半径R」，输入实际管道外径和弯头半径即可，系统自动适配计算。

（二）注意事项

1. 1. 计算结果仅为理论尺寸，现场施工需结合实际安装误差预留调整余量；
2. 2. 输入参数需以现场实际测量数据为准，避免理论与现场偏差导致施工错误；
3. 3. 弯头加工需严格按照计算的「弯头实际加工角度」执行，而非总偏转角度；
4. 4. 对于高压、高温管道，需结合相关设计规范验证计算结果的合规性。

使用提示：本功能为「管道随手」小程序的专业工具，所有计算基于管道工程通用几何原理，结果精准可靠，可直接用于工程实践。若有复杂场景需求，可随时调整参数进行多方案优化。
