《2026二建机电》识图-工业管道(可下载)

建筑/工业管道工程

问题：蒸汽主管（有热位移）采用φ219mm×6mm 无缝钢管，安装高度 H+3.2m，管道采用 70mm 厚岩棉保温，蒸汽主管全部采用氩弧焊焊接。图中的滑动支架高度及吊点的安装位置应如何修改?

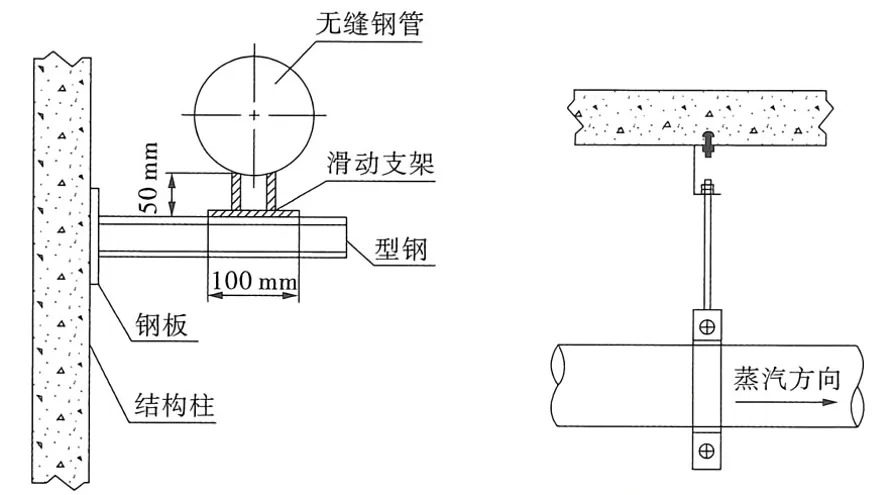

蒸汽管道支、吊架安装示意图答：

（1）滑动支架高度的修改：滑动支架的高度应稍大于保温层的厚度，管道采用 70mm 厚岩棉保温，而滑动支架只有 50mm，不符合要求，应改为大于 70mm。

（2）吊点的安装位置的修改：有热位移的管道，其吊杆应偏置安装，吊点应设在位移的相反方向，并按位移值的 1/2 偏位安装。

问题：图中的水压试验有哪些不符合规范规定？写出正确做法。

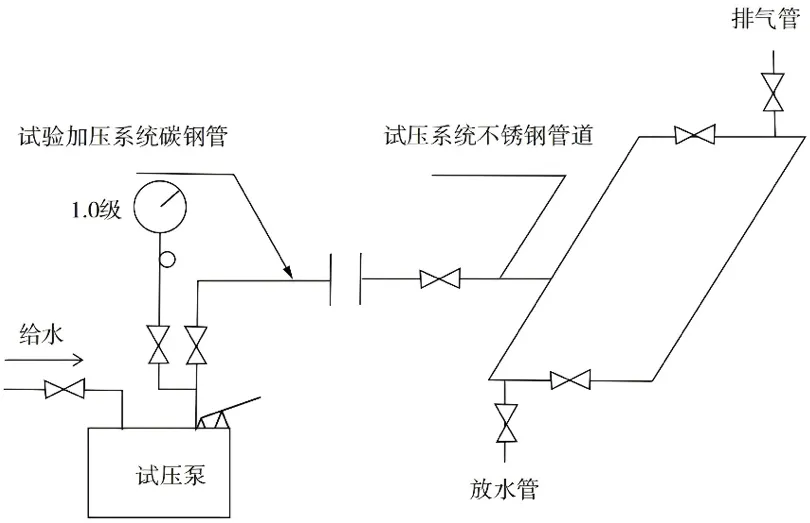

洁净水对管道系统试压

答：（1）错误 1：图 1 中只安装了一块压力表。正确做法：安装的压力表不得少于两块。

（2）错误 2：加压系统的碳钢管与系统的不锈钢管道直接连接不符合要求。正确做法：碳钢管与不锈钢管道连接应采用不锈钢法兰或过渡接头连接。

问题：说明工艺管道安装（见图）整改的原因及整改措施。

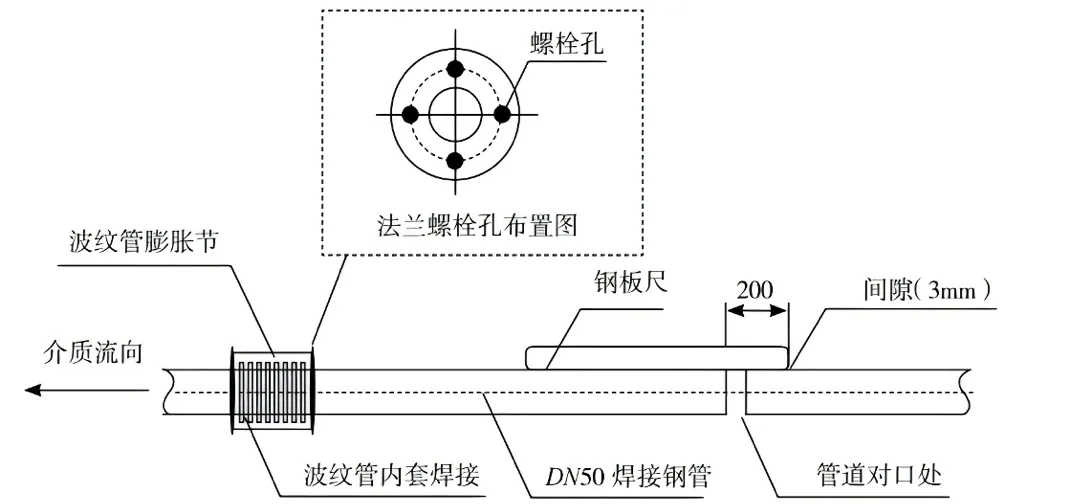

工艺管道节点安装示意图（单位：mm）答：

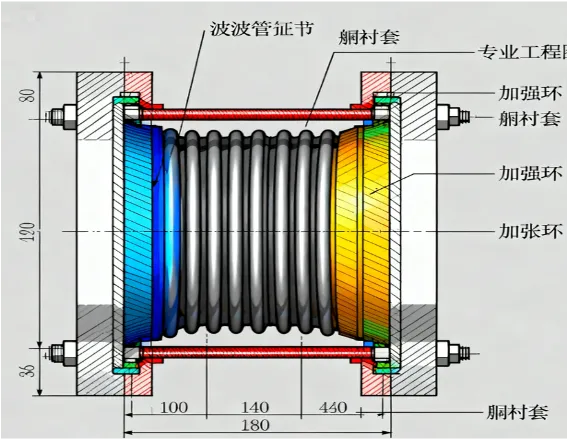

（1）原因 1：波纹管膨胀节安装在水流的流出端。

正确做法：波纹管膨胀节或补偿器内套有焊缝的端水平管路上应安装在水流的流入端，垂直管路上应安装在上端。

（2）原因 2：管道对口处的平直度偏差为 3/200=1.5％。

正确做法：管道焊接对口平直度的允许偏差应为 1％，应该为 2mm。

（3）原因 3：螺栓孔居中布置不妥。正确做法：螺栓孔要跨中布置。

【总结】

1.找出不合理（根据教材及规范要求）

2.计算型（试验压力等）

3.识别构件名称
