适用多台X86、智能硬件共用网络方式

1、网络复用方法

这里分享爱快路由器的配置，可以在爱快路由器下增加跑量设备，共用服务器的网络，增加线路的网络利用率。简单的说就是在爱快路由器下面同时接盒子和服务器，提高网络利用率。如果原来做了一对一和多对一的配置，原配置保持不变，爱快路由器可以再添加该配置。亲测有效，原来服务器利用率不变，盒子还能复用网络！

假设只接入一台服务器，网络利用是50%，这个时候增加跑量设备，会利用剩下的50%的网络，分摊到每条线路上，会有很不错的效果哦。

假设你的网络是1G，服务器跑500M，单台盒子按15M计算，增加20台的话，可以使网络跑到800M，当然还要根据实际丢包情况增减跑量设备的数量，建议丢包小于2%。如果你的X86服务器有多台，可以尝试用X86代替小智能硬件。

给一个简单的公式计算：

公式：

实测：盒子设备跑（15M）*设备数量（20台）+服务器跑（500M） = 总网络（800M）

预测：服务器跑（400M）*2 = 总网络（800M）

(1)接线

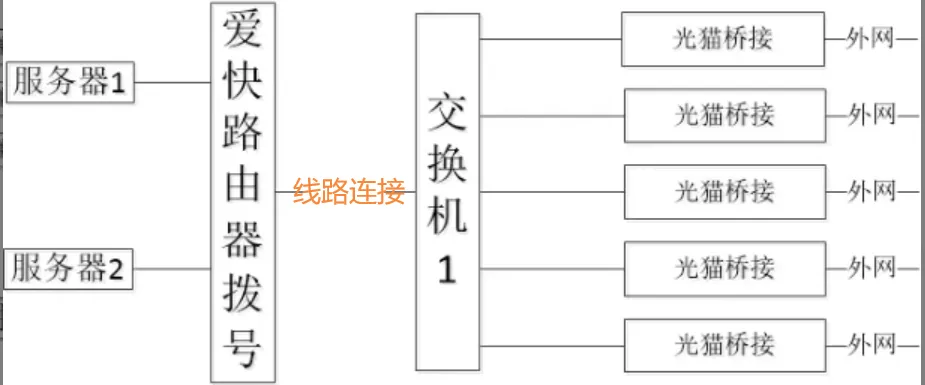

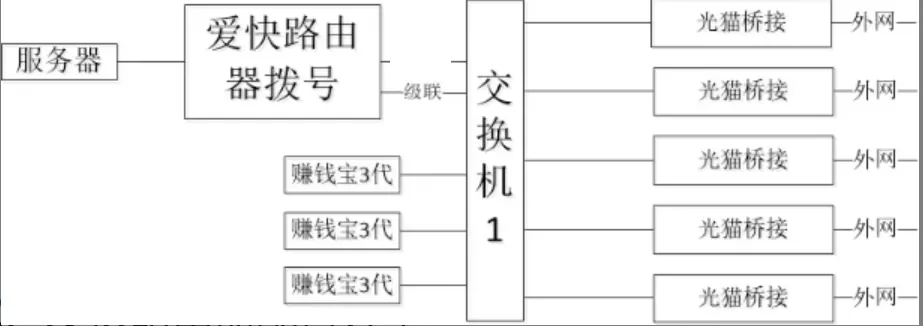

由于爱快网口有限，需要级联交换机增加网口数量，接更多的盒子（或者用X86）设备，接线示意图如下：

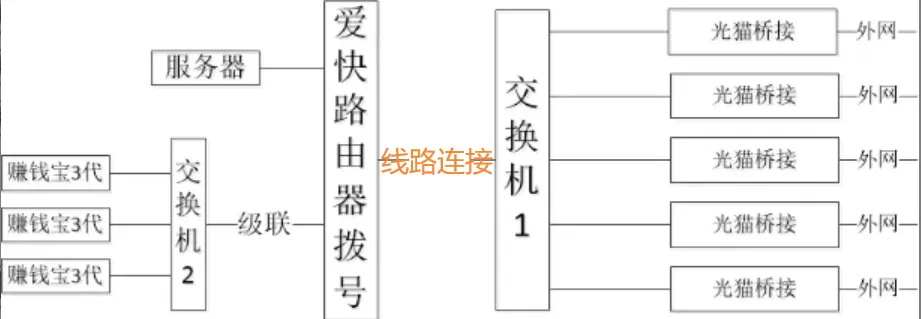

温馨提示：假如交换机1有48口，多线组网只用了24口，剩余的24口可以接盒子设备，如果是接X86设备就不需要使用该方案，因为爱快路由器剩余的lan口已经够用了。这里需要网友有网络知识，通过vlan设置，隔离多线组网端口和盒子端口。接线示意图如下：

2、爱快路由器配置分享

（1）DHCP服务器设置

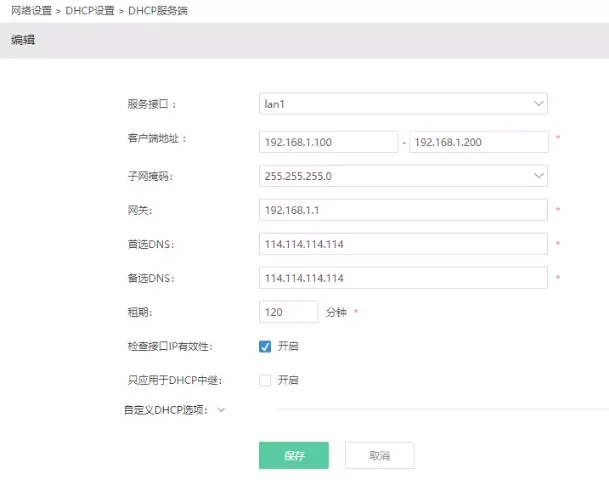

菜单：网络设置->DHCP设置->DHCP服务器

例子：192.168.1.100-192.168.1.200

注意：DHCP的地址和后面的流控分流设置有关

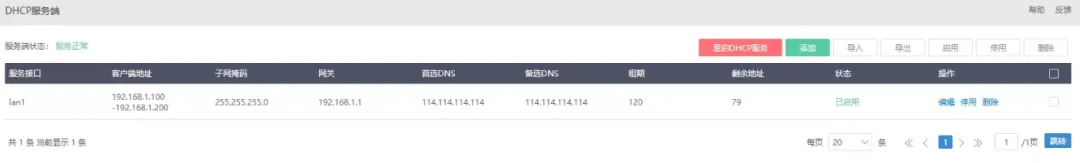

结果如下：

详细配置：

注意：DHCP服务器的客户端地址要和多对一或一对一配制的地址分开，该地址是专门给线路复用的设备分配使用的，不能重复哦！这100-200的

（2）NAT类型优化

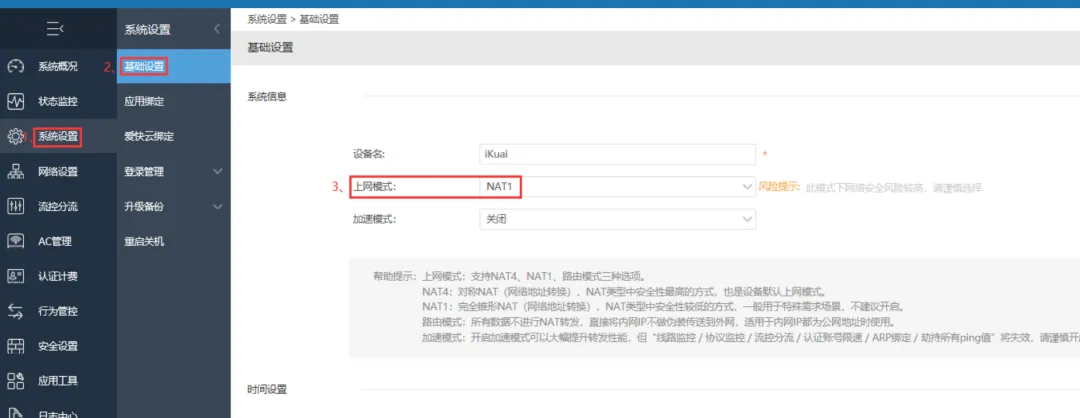

菜单：系统设置->基础设置->开启NAT1

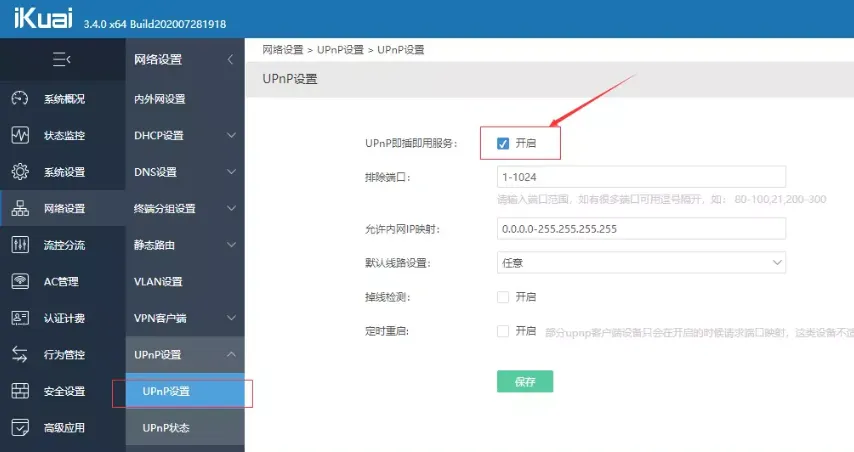

菜单：网络设置->upnp设置->upnp设置

若有设置dmz，则不用开UPNP.

（3）负载设置

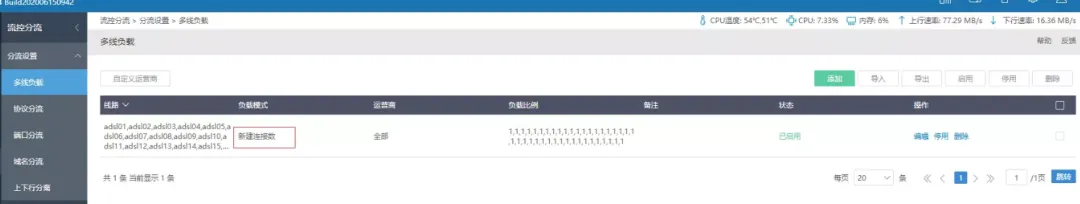

步骤一：多线负载

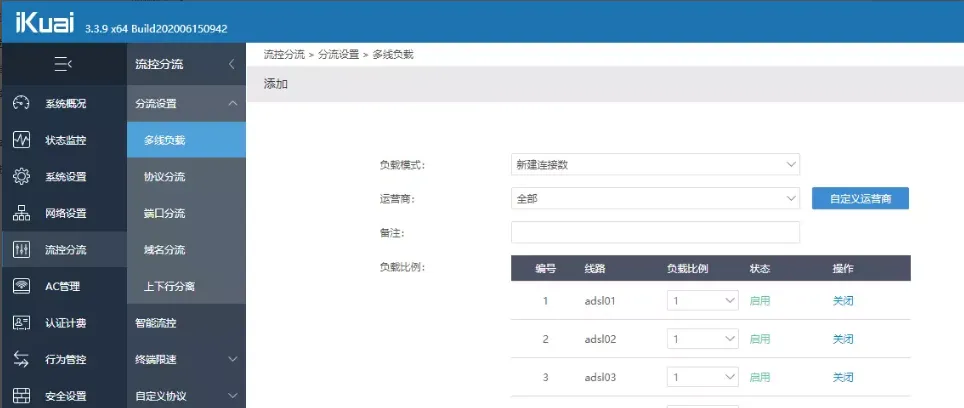

菜单：流控分流->分流设置->多线负载

详细配置：

步骤二：端口分流

菜单：流控分流->分流设置->端口分流

详细配置

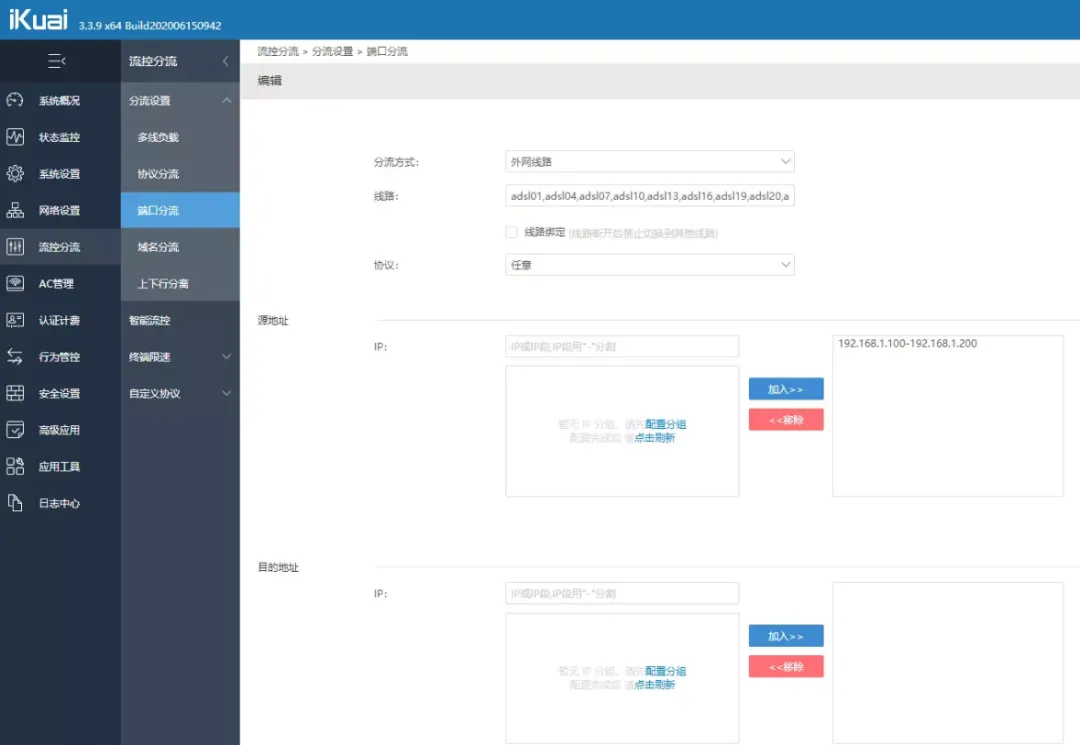

图一：

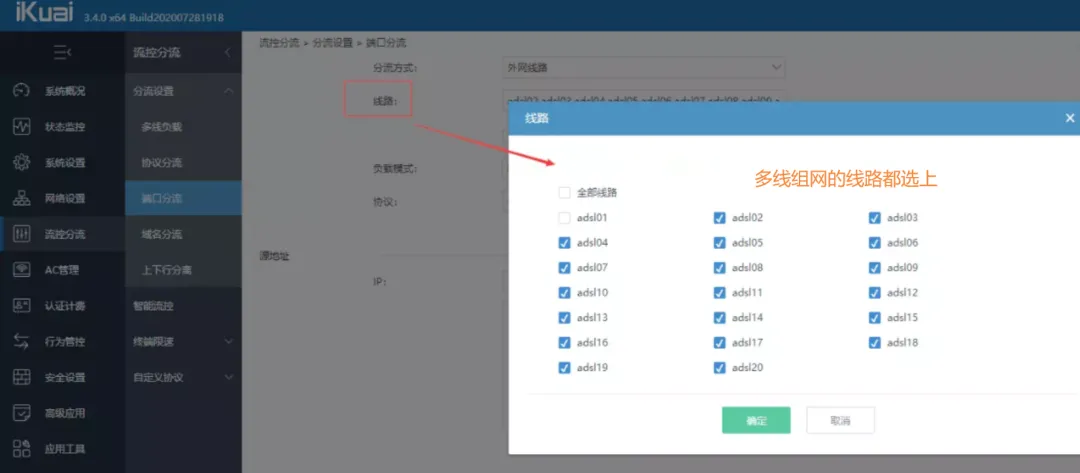

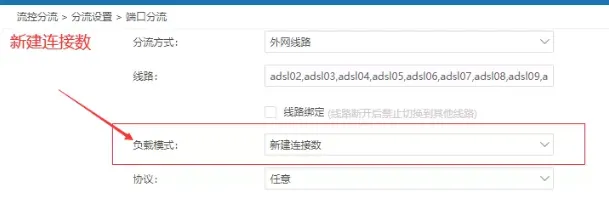

图二：爱快版本3.4.0以后有负载模式的选择，可以选择新建连接数。若版本较低也没有影响，忽略该配置，因为增加的设备不是服务器，因此可以不用升级。

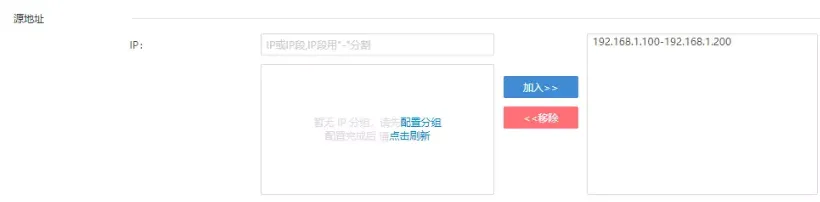

图三：192.168.1.100-192.168.1.200，与DHCP服务器设置的客户端地址一样

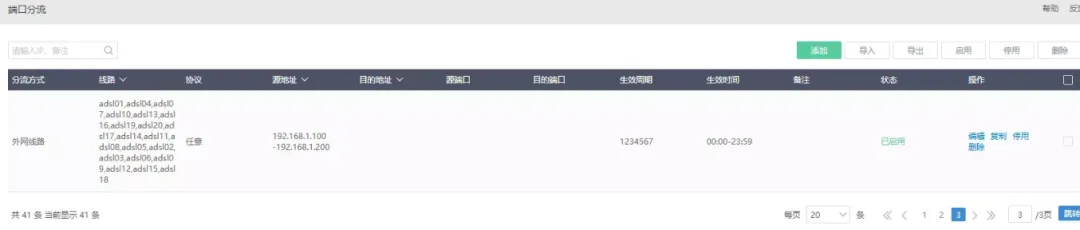

结果如下：配置完成！加上你的闲置盒子，赶紧跑满！
