EMAP Tool 使用说明及付款方式

自EMAP Tool推出以来，市场反响热烈，获得很多用户的好评，为方便大家了解及获取。使用说明及付款方式如下：

EMAP Tool 用户使用手册

一、软件简介

EMAP Tool 是一款电机性能MAP图计算工具，用于分析电机的效率、电流、电压、功率因数等性能参数，并生成相应的MAP图和特性曲线。

二、系统要求

– 操作系统：Windows 7/8/10/11 (64位)

– 内存：建议4GB以上

– 硬盘空间：500MB以上

– MATLAB Runtime R2020b (如未安装，需先安装)

三、软件安装

3.1 首次使用

1. 将`EMAP_Tool.exe` 和所有CSV数据文件放在同一文件夹中

2. 双击`EMAP_Tool.exe` 运行软件

3. 如提示缺少MATLAB Runtime，请从以下地址下载安装：

https://www.mathworks.com/products/compiler/matlab-runtime.html

选择版本 R2020b (9.9)

3.2 文件结构

EMAP_Tool文件夹/

├── EMAP_Tool.exe(主程序)

├── Irms_1.csv(电流数据文件)

├── dd_1.csv(角度数据文件)

├── irms_hy.csv(磁滞损耗电流数据)

├── dd_hy.csv(磁滞损耗角度数据)

├── Peddy_PM.csv(永磁体涡流损耗数据)

├── Peddy_rotor.csv(转子涡流损耗数据)

├── Peddy_stator.csv(定子涡流损耗数据)

├── Phy_rotor.csv(转子磁滞损耗数据)

├── Phy_stator.csv(定子磁滞损耗数据)

├── Tem_noskew.csv(转矩数据)

├── Psi_q_noskew.csv(Q轴磁链数据)

├── Psi_d_noskew.csv(D轴磁链数据)

└── template.xlsx(Excel模板文件，可选)

“`

四、软件激活

4.1 首次运行

首次运行软件时，会弹出设备ID提示：

“`

【未授权】

当前设备ID:

请将以上设备ID发送给开发者获取授权版本。

“`

4.2 获取授权

1. 复制显示的设备ID

2. 将设备ID发送给软件开发者

3. 开发者会提供授权版本的EXE文件

4. 替换原EXE文件即可正常使用

五、界面说明

5.1 FEA Parameter 选项卡

| 参数名称 | 说明 | 示例值 |

|———|——|——–|

| Project Name | 项目名称 | EMAP_Project |

| Slots | 定子槽数 | 54 |

| Polepairs | 极对数 | 3 |

| Phase Number | 相数| 3 |

| Out Diameter | 定子外径(mm) | 220 |

| Inner Diameter | 定子内径(mm) | 140 |

| Stack Length | 铁心长度(mm) | 122 |

| Wire Section | 导线截面积(mm²) | 7.63 |

| Half Coil Length | 半匝长(mm) | 224 |

| Conducts / Slot | 每槽导体数 | 6 |

| Resistance | 相电阻(Ω) | 0.0064 |

| Inductance Leakage | 漏感(mH) | 0.007 |

| Magnet Width | 磁钢宽度(mm) | 17.5 |

| Stack Factor | 叠压系数 | 0.95 |

| Magnet Brand | 磁钢牌号 | 45/48/52/54 |

| Steel Thickness | 硅钢厚度(mm) | 0.2/0.25/0.27/0.35 |

| Initial Speed | 初始转速(rpm) | 1000 |

| Parallel Bran | 并联支路数 | 3 |

| Strands | 并绕根数 | 1 |

5.2 Changeable Parameter 区域

| 参数名称 | 说明 | 示例值 |

|———|——|——–|

| Slot Width | 槽宽(mm) | 4.35 |

| Slot Height | 槽高(mm) | 17 |

| Paper Thickness | 绝缘纸厚度(mm) | 0.14 |

| Wire Coating | 导线漆膜厚度(mm) | 0.15 |

5.3 Calculation Parameter 选项卡

| 参数名称 | 说明 | 示例值 |

|———|——|——–|

| Skew Segments | 斜极段数 | 2 |

| Skew Angle | 斜极角度(deg) | 3.33 |

| Slots Cal | 新槽数 | 54 |

| Parallel Branches | 新并联支路数 | 2 |

| Conducts in Slot Cal | 新每槽导体数 | 6 |

| Connection | 连接方式(1=Y, 0=Δ) | 1 |

| Magnet Brand Cal | 新磁钢牌号 | 52 |

| Steel Cal | 新硅钢厚度(mm) | 0.25 |

| Stack Length Cal | 新铁心长(mm) | 120 |

| Magnet Segments (Axial) | 轴向分段数 | 4 |

| Magnet Segments (Radial) | 径向分段数 | 1 |

5.4 Setting 面板

| 参数名称 | 说明 | 示例值 |

|———|——|——–|

| Max Line Irms | 最大线电流(A) | 500 |

| Udc Battery | 电池电压(V) | 450 |

| Speed Step | 转速步长(rpm) | 500 |

| Max Torque Margin | 最大扭矩(Nm) | 500 |

| Max Speed rpm | 最大转速(rpm) | 18000 |

| Temperature Stator | 定子温度(℃) | 100 |

| Temperature Rotor | 转子温度(℃) | 100 |

5.5 按钮说明

| 按钮 | 功能 |

|——|——|

| Calculate | 开始计算|

| Map Off | 关闭程序 |

| Excel Write | 勾选后保存Excel结果文件 |

六、操作步骤

6.1 设置参数

1. 在 `FEA Parameter` 选项卡中输入电机基本参数

2. 在 `Changeable Parameter` 区域输入可调参数

3. 切换到 `Calculation Parameter` 选项卡输入计算参数

4. 在 `Setting` 面板设置计算范围

6.2 开始计算

1. 点击 `Calculate` 按钮

2. 等待进度条完成

3. 计算完成后自动生成MAP图和结果文件

6.3 查看结果

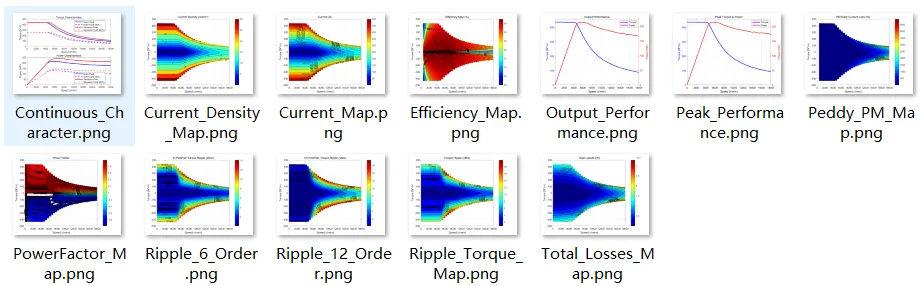

计算结果保存在 `MAP_Results` 文件夹中：

| 文件类型 | 说明 |

|———|——|

| Efficiency_Map.png | 效率MAP图 |

| Current_Map.png | 电流MAP图 |

| PowerFactor_Map.png | 功率因数MAP图 |

| Peak_Performance.png | 峰值性能曲线 |

| Output_Performance.png | 输出性能曲线 |

| Total_Losses_Map.png | 总损耗MAP图 |

| Current_Density_Map.png | 电流密度MAP图 |

| Continuous_Character.png | 连续特性曲线 |

| *_results.xlsx | Excel数据文件 |

| workspace_results.mat | MATLAB工作空间数据 |

七、输出图表说明

| 图号 | 名称 | 说明 |

|——|——|——|

| 图4 | Peak Performance | 峰值扭矩和功率曲线 |

| 图5 | Output Performance | 输出性能曲线 |

| 图6 | Efficiency Map | 效率分布MAP图 |

| 图7 | Peddy PM Map | 永磁体涡流损耗MAP图 |

| 图8 | Current Map | 电流分布MAP图 |

| 图9 | Power Factor Map | 功率因数分布MAP图 |

| 图10 | Torque Ripple Map | 转矩脉动MAP图 |

| 图11 | Total Losses Map | 总损耗分布MAP图 |

| 图12 | Continuous Character | 连续特性曲线 |

| 图16 | Ripple 6 Order | 6倍极对数脉动 |

| 图17 | Ripple 12 Order | 12倍极对数脉动 |

| 图18 | Current Density Map | 电流密度MAP图 |

八、常见问题

Q1: 软件无法启动？

A: 请检查是否安装了MATLAB Runtime R2020b，并确保所有CSV文件与EXE在同一目录。

Q2: 提示“未找到文件“？

A: 请检查以下CSV文件是否与EXE在同一目录：

– Irms_1.csv

– dd_1.csv

– irms_hy.csv

– dd_hy.csv

– Peddy_PM.csv

– Peddy_rotor.csv

– Peddy_stator.csv

– Phy_rotor.csv

– Phy_stator.csv

– Tem_noskew.csv

– Psi_q_noskew.csv

– Psi_d_noskew.csv

Q3: 提示“软件已过期“？

A: 请联系开发者获取新版本授权文件。

Q4: 提示“设备ID未授权“？

A: 请将显示的设备ID发送给开发者，获取授权版本。

Q5: MAP图显示空白？

A: 请检查：

– CSV数据文件是否包含有效数据

– 参数设置是否合理

– 计算是否正常完成

九、技术支持

– 如有问题，请联系软件开发者

– 提供设备ID和错误截图以便快速定位问题

—

版本：V1.0**

更新日期：2026年4月

如何获取：

QQ 573447941

费用： 580元/年

付款时请备注
