【硬核干货】工程人养龙虾终极指南:让 OpenClaw 全自动操作 CAD

实测有效！零代码 / 代码双方案，让小龙虾 AI 帮你批量改图层、提取工程量、打印图纸、甚至自动画标准图，把画图员的活全干了。

对工程人来说，这不是简单的效率提升 ——以前 3 天的活，现在 3 分钟搞定，再也不用熬夜改图、手动统计工程量了。

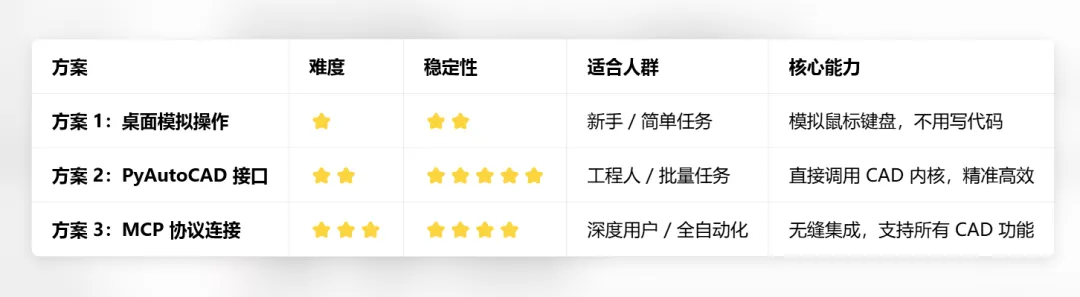

🎯 先搞懂：3 种操作 CAD 的方式对比

推荐顺序：先试方案 1，零门槛上手；常用批量任务用方案 2；追求完全自动化用方案 3。

🚀 方案 1：零代码！5 分钟上手模拟操作 CAD

不用写一行代码，利用 OpenClaw 的桌面控制能力，模拟人在 CAD 里的所有操作，适合简单的重复任务。

第一步：开启桌面控制权限

  1. 打开 OpenClaw → 右上角设置 → 技能管理
  2. 找到Desktop Control技能 → 点击启用
  3. 开启以下权限：✅ 鼠标控制✅ 键盘输入✅ 屏幕截图✅ 窗口管理

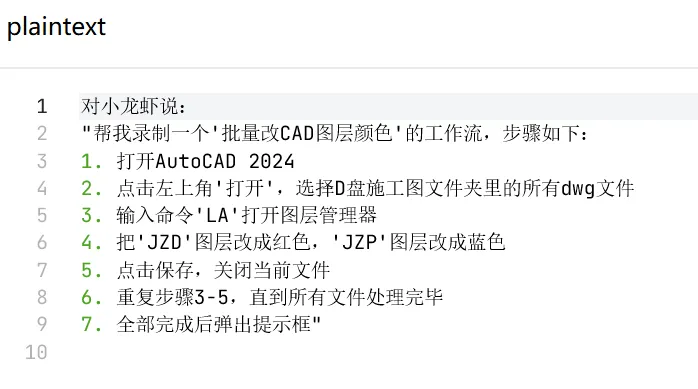

第二步：录制你的专属 CAD 工作流（只做一次）

让 OpenClaw 学习你的操作习惯，录制一次，以后一键执行：

OpenClaw 会自动打开 CAD，一步步跟着你操作，录制完成后保存为工作流。

第三步：一键执行任务

以后再遇到同样的任务，只需要说一句话：

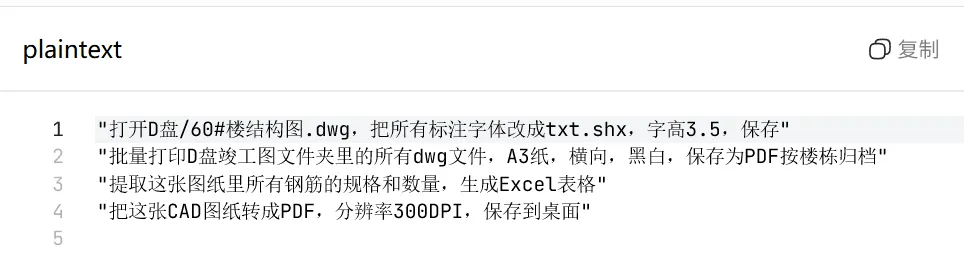

常用零代码指令（直接复制）

⚡ 方案 2：PyAutoCAD 接口（工程人首选，稳定高效）

这是目前最成熟、最稳定的方式，通过 Python 的 PyAutoCAD 库直接调用 CAD 的 COM 接口，精准控制每一个 CAD 操作，零误差，适合批量处理大量图纸。

第一步：环境配置（只做一次）

  1. 确保电脑已经安装 AutoCAD（2018 及以上版本都支持）
  2. 打开 OpenClaw 的终端，输入以下命令安装依赖：
测试连接：
  1. 它会自动生成代码并运行，CAD 里会出现一个矩形，说明连接成功。

第二步：工程人常用脚本（直接复制用）

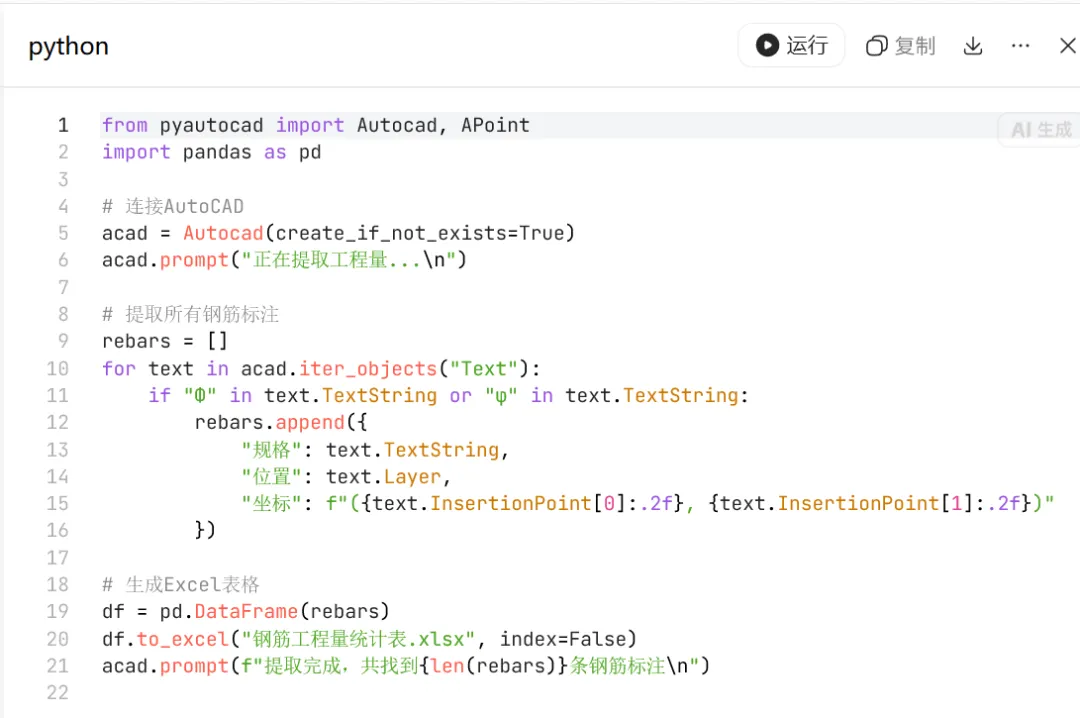

1. 批量提取图纸工程量

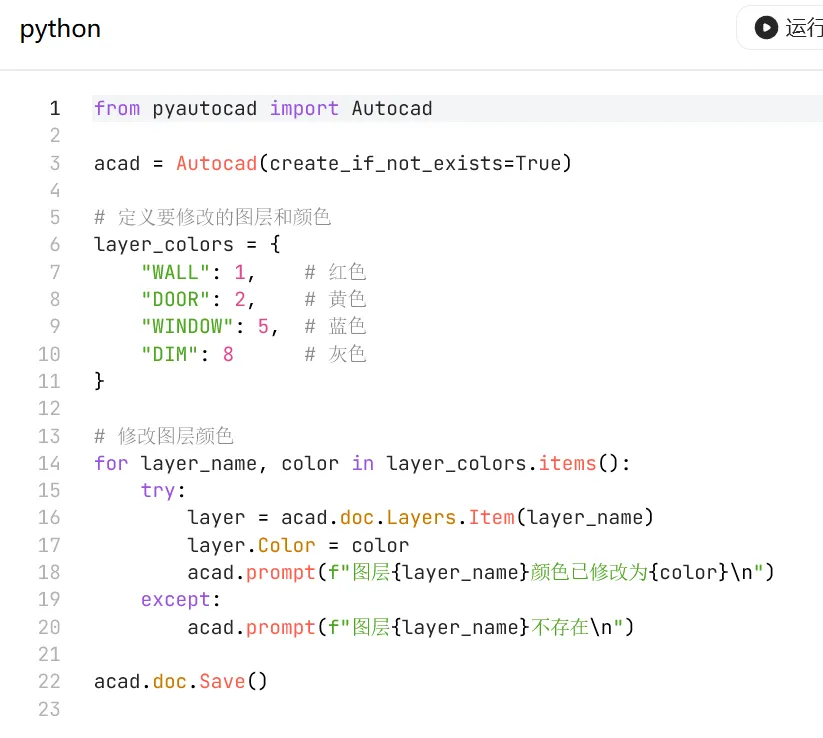

2. 批量修改图层属性

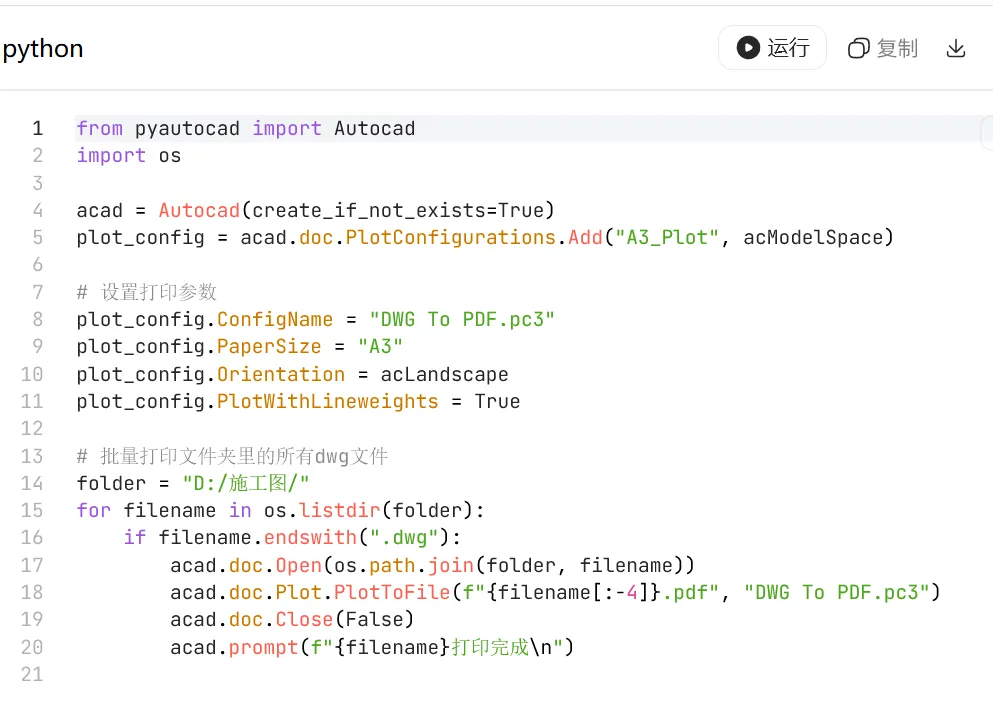

3. 批量打印图纸

第三步：让 OpenClaw 自动运行脚本

你不需要自己写代码，只需要告诉小龙虾你要做什么，它会自动生成并运行脚本：

🔗 方案 3：MCP 协议连接（最新最强大）

通过 MCP（Model Context Protocol）协议，让 OpenClaw 直接连接 CAD，实现真正的无缝集成，支持所有 CAD 功能，包括 3D 建模、参数化设计等。

第一步：安装 CAD MCP 服务器

  1. 下载 AutoCAD MCP 服务器：https://github.com/autodesk/autocad-mcp-server
  2. 解压到电脑上，打开config.json文件，配置 CAD 路径：
  1. 双击start.bat启动服务器，看到 “服务器启动成功” 即可。

第二步：在 OpenClaw 中添加 MCP 连接

  1. 打开 OpenClaw → 右上角设置 → MCP 连接
  2. 点击 “添加连接” → 选择 “本地 MCP 服务器”
  3. 输入地址：http://localhost:3001 → 点击连接
  4. 连接成功后，OpenClaw 会自动发现 CAD 的所有工具。

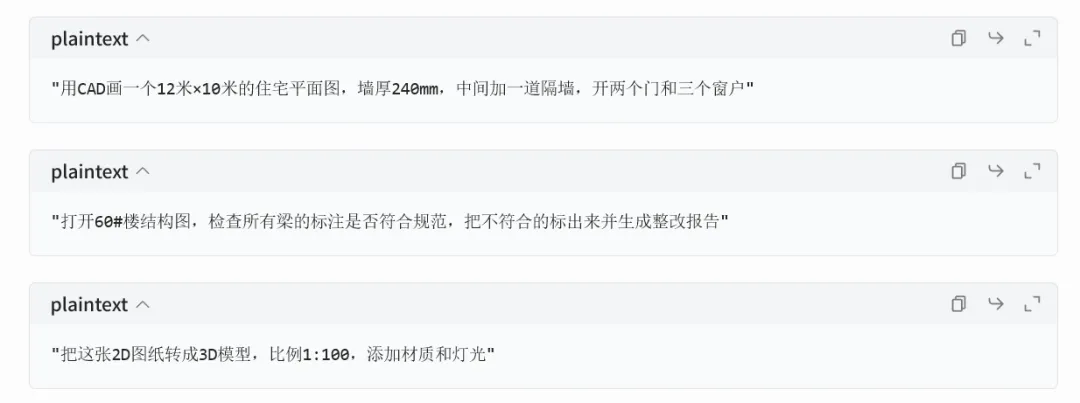

第三步：自然语言直接操作 CAD

现在你可以用最自然的语言让 CAD 干活了：

工程人最实用的 5 个 CAD 自动化场景

1. 批量图纸处理

  • 统一修改图层、字体、颜色、标注样式
  • 批量转 PDF、转图片、转旧版本 CAD
  • 批量打印、批量归档

2. 工程量自动提取

  • 提取钢筋、混凝土、门窗、墙体等工程量
  • 自动生成工程量清单和统计报表
  • 对比图纸和清单的差异

3. 标准图自动生成

  • 自动生成标准节点图、大样图
  • 根据参数自动生成楼梯、基础、梁板图
  • 自动标注尺寸、标高、说明

4. 图纸审查

  • 自动检查图纸中的错误和矛盾
  • 核对规范要求，找出不符合项
  • 生成审图报告和整改清单

5. 图纸管理

  • 自动整理图纸文件夹，按楼栋、专业分类
  • 自动重命名图纸，统一命名规范
  • 自动备份图纸，防止误删

⚠️ 工程人必看避坑指南

1. 安全第一，这些事绝对不能做

  • ❌ 不要让 AI 修改没有备份的重要图纸
  • ❌ 不要让 AI 直接生成施工图纸，所有生成的图纸必须人工审核
  • ❌ 不要让 AI 处理涉密图纸和项目资料
  • ✅ 所有操作前必须备份原图，最好新建一个副本文件夹

2. 常见问题与解决方法

  • 问题：CAD 连接失败
    解决：确保 CAD 已经打开并激活，以管理员身份运行 OpenClaw 和 CAD
  • 问题：脚本运行出错
    解决：检查 CAD 版本是否兼容，PyAutoCAD 是否安装正确
  • 问题：模拟操作不准确
    解决：调整屏幕分辨率，关闭 CAD 的动态输入和自动捕捉

3. 最重要的原则

AI 是助手，不是设计师所有 AI 生成和修改的图纸，你必须亲自审核把关，确保符合规范和设计要求。AI 只能帮你做重复劳动，不能替你做技术决策。

📅 一周落地计划

✅ 第一天：开启桌面控制权限，录制一个简单的批量改图层工作流✅ 第二天：安装 PyAutoCAD，测试连接，运行一个简单的提取工程量脚本✅ 第三天：让 AI 帮你写一个批量打印脚本，处理一批图纸✅ 第四天：优化脚本，添加错误处理和日志功能✅ 第五天：尝试 MCP 协议连接，体验自然语言操作 CAD✅ 第六天：整理自己常用的 CAD 自动化脚本库✅ 第七天：给同事演示，推广到整个项目部使用

📝 最后总结

OpenClaw 操作 CAD 的核心价值，不是让你不用画图，而是帮你搞定所有重复、繁琐、机械的工作，让你有更多时间去做设计、解决技术问题、提升专业能力。

对工程人来说，这是一个划时代的工具 ——谁先掌握，谁就能先从熬夜改图的苦海中解脱出来。
