SurveyLAB:D三角网3D编辑器

这

周末，决定编写一个D三角网编辑器。当决定把Anew的三角网功能上线到SurveyLAB的时候，就萌发了这个想法。在实际工作中，我们测量人员已经有较长测量地形散点生成三角网来计算土石方数量的历史，这的确很方便快捷。问题在于很多人在生成三角网后不加思索使用模型去算量，这本身存在较大的问题。

在AI的协助下，使用了JavaScript来完成了这个编辑器设计。

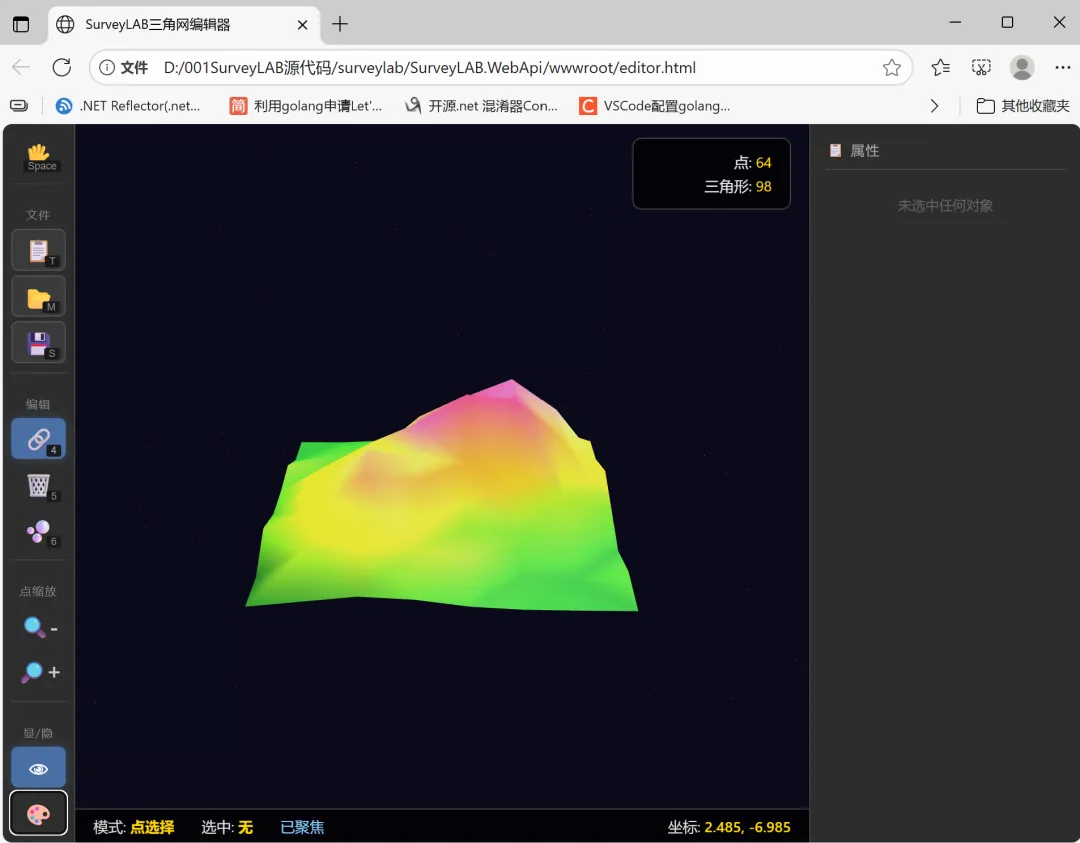

这个编辑器通过SurveyLAB的TriEditor()命令打开。打开后会显示一个渲染示例。可以用ctrl+鼠标左键拖动相机角度，也可以滚轮缩放来观察整个模型。工具栏第一个按钮切换浏览和编辑模式，也可以按空格切换。R键快速切换到俯视图，便于编辑三角网。F键切换到正视图。

1、点的删除和三角形删除

在编辑模式下（非浏览模式和约束模式）选择点或三角形，可以用del键删除。任意点都可以删除，删除后影响区域会重构三角网。三角形不能任意删除，只能从边界开始删除，因为删除非边界三角形会在网内形成空洞，导致三角网不连续。

2、约束🔗

约束是指改变点与点之间的连接方式，从而改变地形。当你发现地形某个地方跟实际不吻合，在不补充新点的情况下，采用约束方式来改变。

边约束就是选一个起点和一个终点，选了终点后，编辑器会自动将起终点作为一条边来重构影响范围内的三角网。

多次观察模型和实际地形比较，多次约束和删减三角形，才能做出一个正确的模型。编辑器仅支持网内约束，暂不支持跨边界或边界外约束。

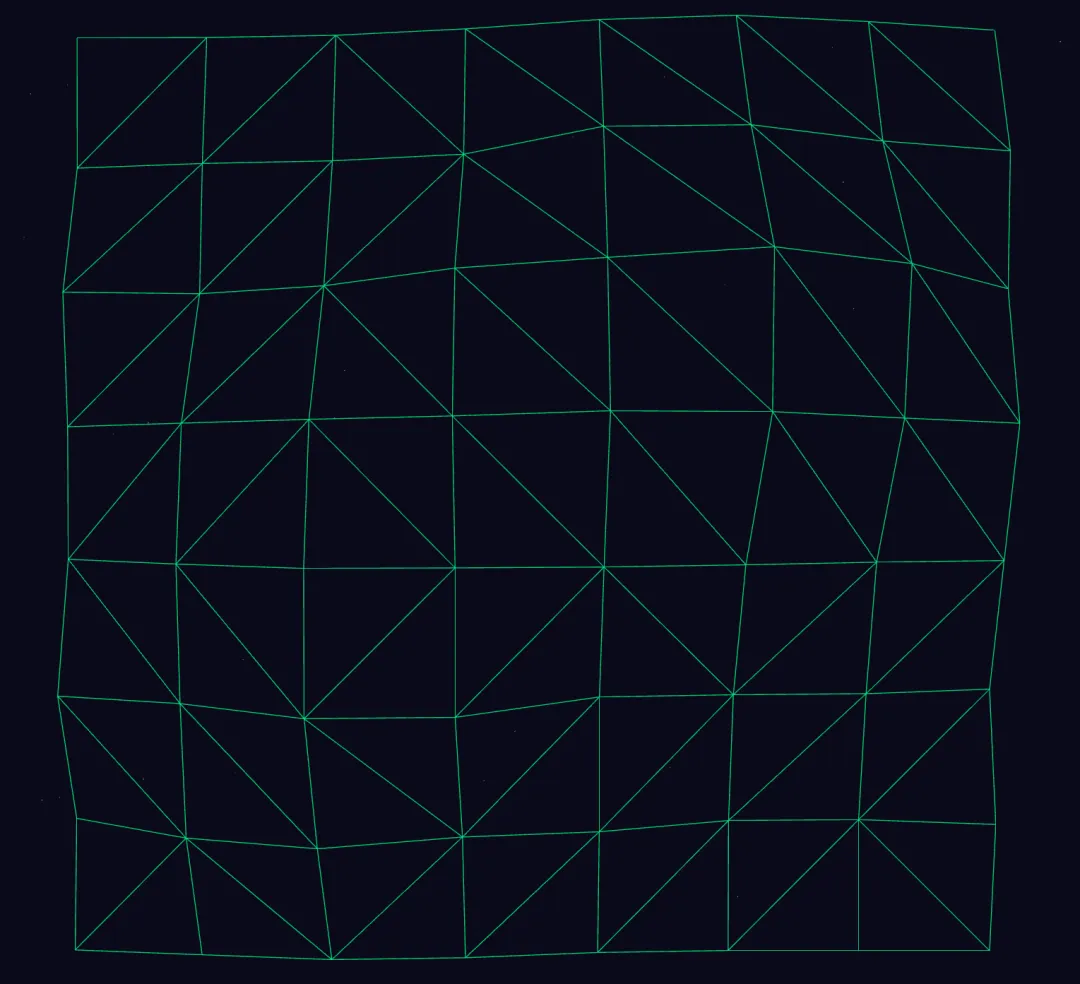

约束前：

约束后：如左下角与右上角点进行约束。

3、自动凹包🫧

根据Delaunay三角形法则生成的初始边界理论上一定是一个凸多边形，但凸多边形一般都不是真实的边界，接近真实边界的是凹多边形，点击🫧会自动求凹多边形，多次点击会多次收缩边界。过分收缩也会与实际边界失真，需要适当，或者少收缩，然后人工删除边界三角形。

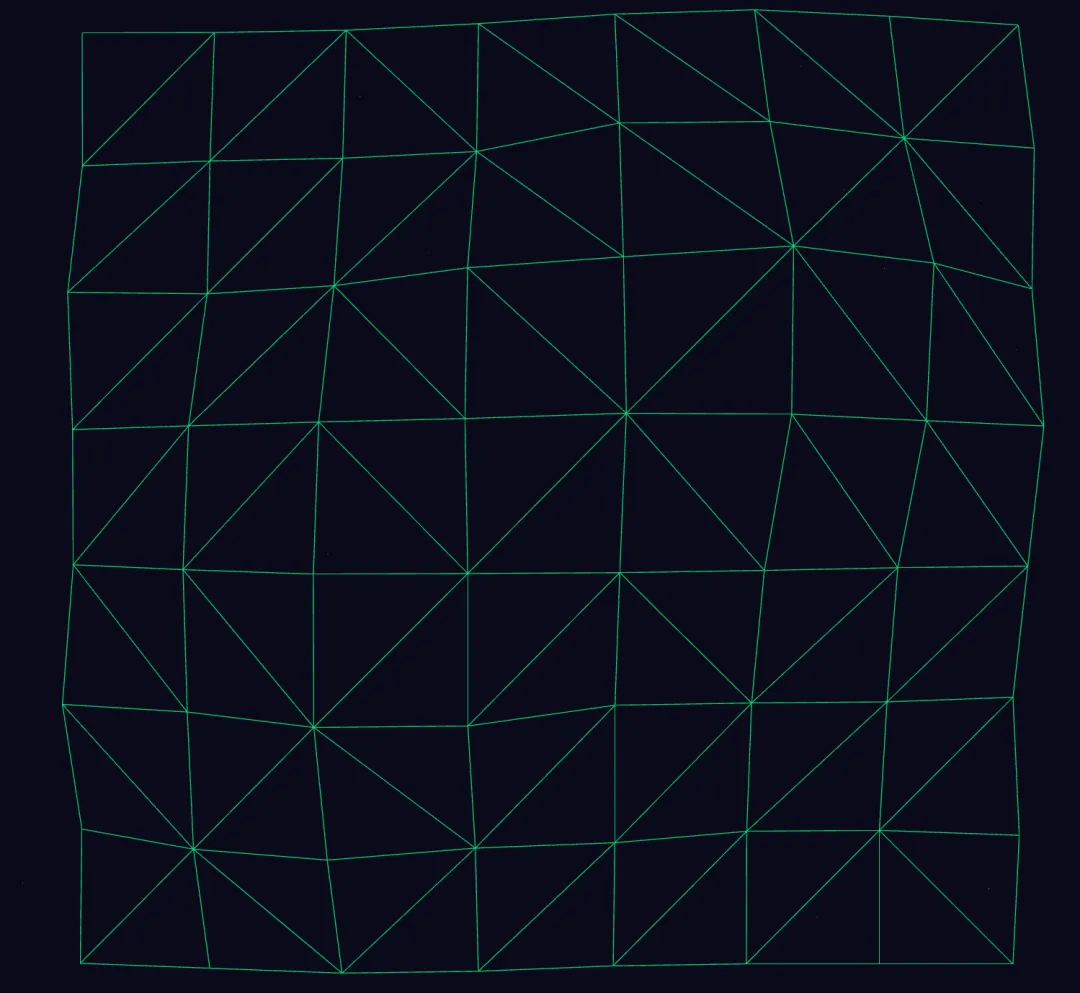

初次生成：

第一次求凹包后：

颜色根据等高线高低渲染，从低到高：绿，黄，橙，红

编辑器用一个白色小圆球来表示点，点大小影响观察可以缩小放大点。

🔍 -缩小点

🔎+放大点

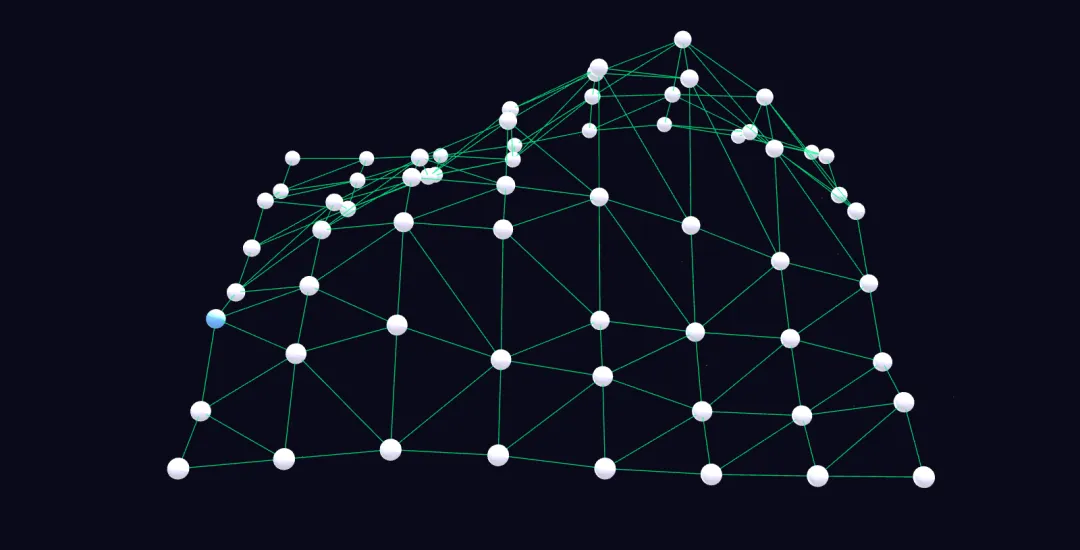

点太小，放大一些：

👁  点的显示与隐藏切换

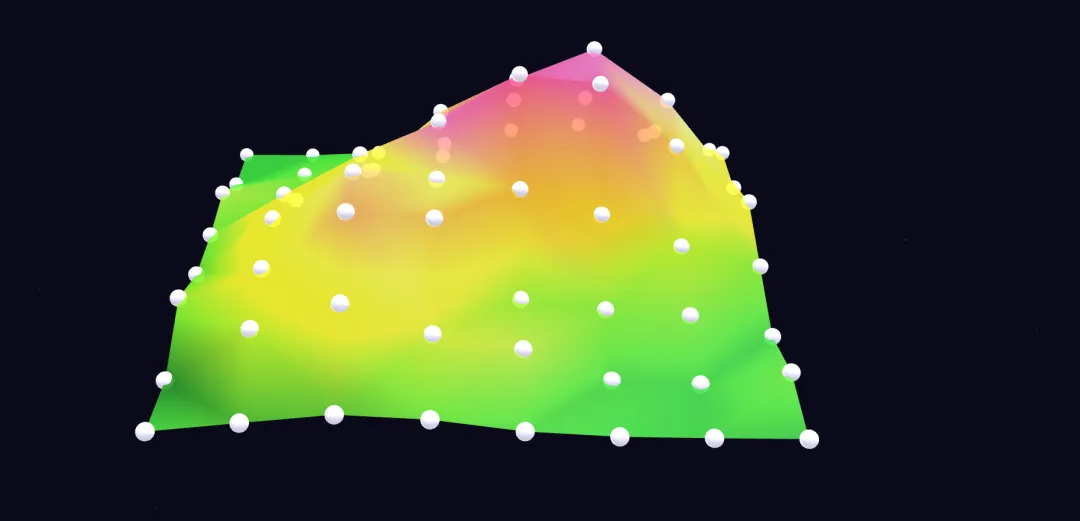

显示点：

隐藏点：

🎨 渲染模式与三角网模式之间切换

渲染：

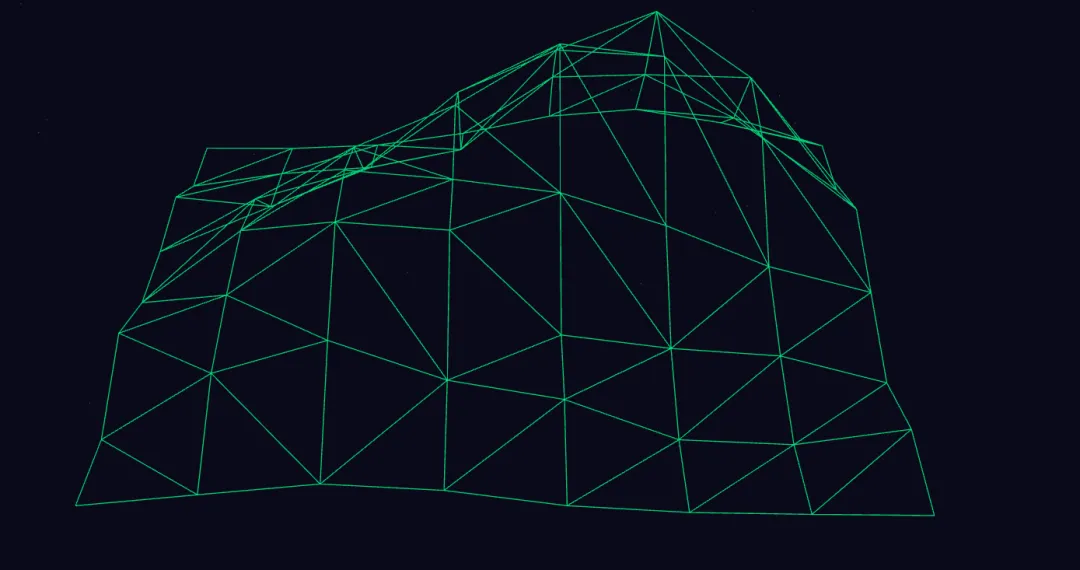

网格模式：

有了正确的模型，就可以计划在SurveyLAB中使用：

PutHats_Trinet(模型文件,起点里程,终点里程,断面间距)

(PutHats_trinet：在三角网模式下批量戴帽子）

从而生成土石方计算表和断面图，实现土石方测量工作的快捷和正确性。

在此感谢Deepseek的任劳任怨。
