【免费下载】GBT 50063-2017 电力装置电测量仪表装置设计规范

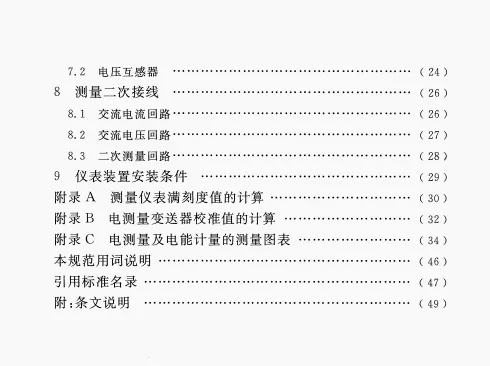

  GBT 50063-2017 电力装置电测量仪表装置设计规范，为工程建设推荐性国家标准，2017 年 1 月发布、7 月 1 日实施，替代旧版 GB/T 50063-2008，由住建部、国家质检总局联合发布，电力行业电测仪表设计专用依据，全文共 9 章、3 个附录，统一电厂、变电站电测量系统设计准则，保障计量精准、运维便捷、方案经济合理。

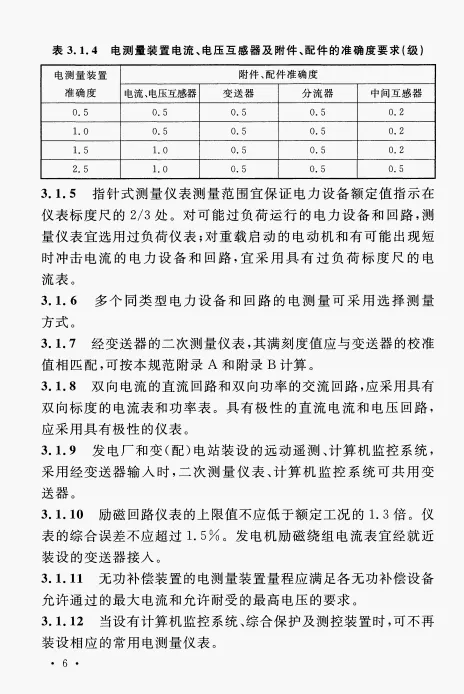

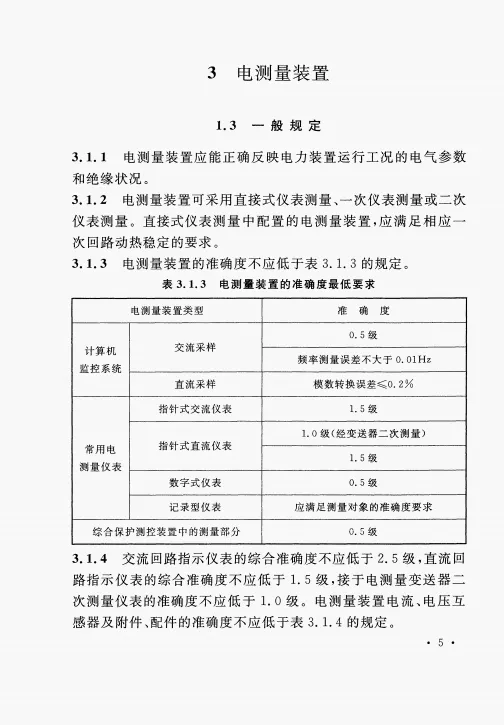

  规范适用范围大幅扩容，覆盖1000MW 及以下火电、200kW 以上水电、核电常规岛、10kV 及以上变配电站、±800kV 直流换流站，新增并网风电、光伏电站电测量设计要求，适配新能源发电计量场景。核心管控对象包含指针 / 数字仪表、综合保护测控装置、电测量变送器、电子式互感器、电能计量表计与监控系统测量单元，明确各类设备最低准确度等级。

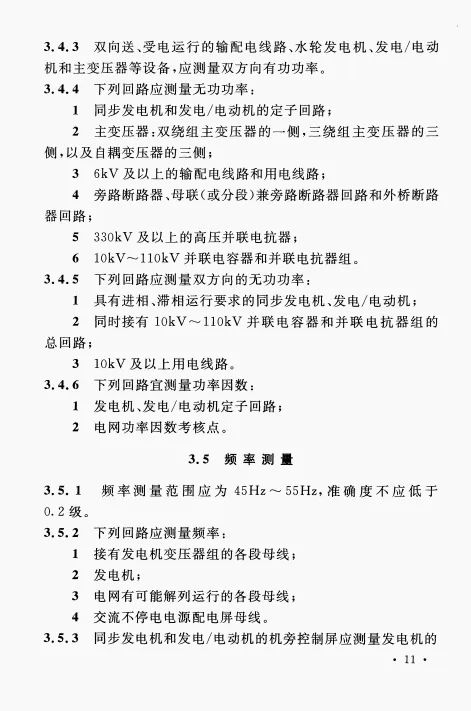

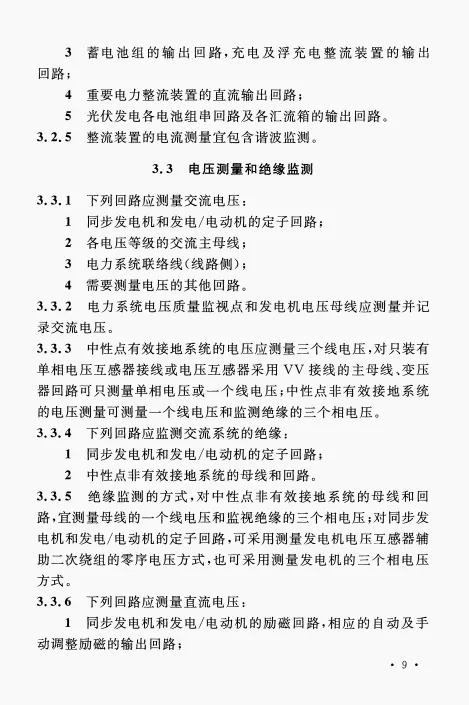

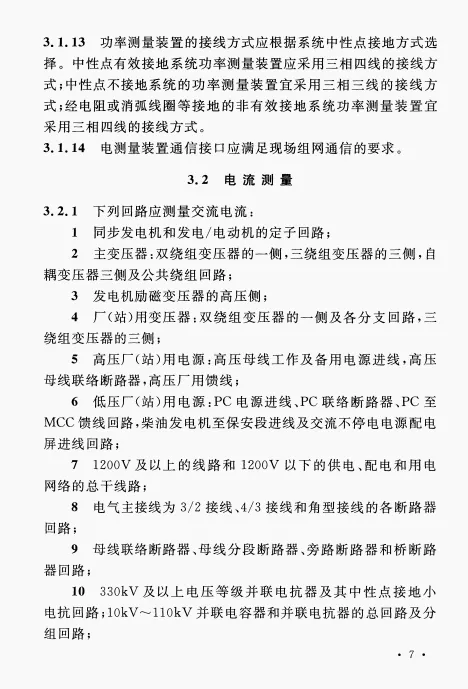

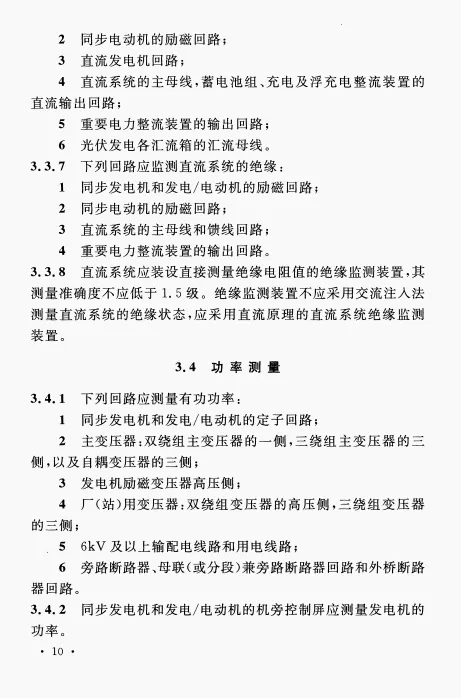

  规范划定各电气回路电流、电压、有功 / 无功功率、电能、频率的强制测量配置要求，区分运行监视表计与贸易结算电能计量装置，严格规范计量专用电流、电压互感器二次回路接线、负荷限值与接地要求。针对数字化电站，补充交流采样、智能仪表、后台监控测量适配条款，细化变送器选型、屏柜仪表布置、二次线缆敷设、环境安装条件等实操细则。

本规范兼顾传统电力设施与新型清洁能源场站，统一电测设备选型、回路配置、计量精度全套标准，是发电厂、变电站、光伏风电项目电气一次、二次施工图设计、设备选型与竣工验收必须遵照执行的专用规范。
