【源码】基于FPGA的高精度多普勒频移测量工程:伺服系统的高精度速度与方向反馈(四)
源码资源：
2、【CORDIC工程源码】
3、【源码]FIR + EMA零 DSP，适用于极低资源消耗】
伺服系统的性能上限，往往取决于反馈环节的精度与延迟。编码器信号的相位细分能力决定了位置分辨率，方向判别的鲁棒性决定了换向可靠性，而延迟则直接影响环路带宽。本文深入解析一款基于FPGA的全数字相位测量IP核，看它如何为伺服系统提供0.01°精度的实时反馈。
一、伺服反馈的核心诉求
现代工业伺服系统对反馈环节有三项硬性指标：
| 位置分辨率 | ||
| 方向判别 | ||
| 响应速度 |
传统方案多采用专用编解码芯片+MCU软件处理的架构，面临三大瓶颈：
专用芯片细分倍数固定，难以适配不同精度需求 MCU软件处理引入不确定延迟，限制伺服环路带宽 模拟环节存在温漂，长期稳定性受限
本方案采用全FPGA硬件流水线，从根本上解决这些问题。
二、系统架构：从编码器信号到速度反馈

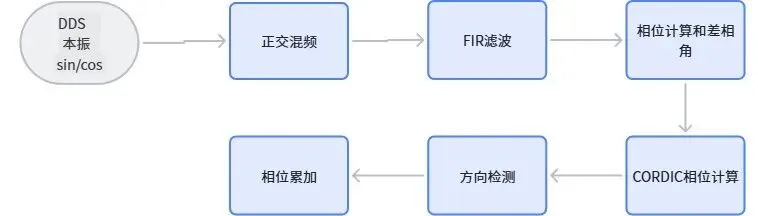

本方案完整覆盖从编码器正交信号采集到速度/方向输出的全链路：
核心思路：将编码器的sin/cos信号视为正交载波，通过提取其相位变化来测量位移，相位变化率对应速度，相位变化方向对应运动方向。
三、关键技术深度解析
1. 正交信号处理 —— 编码器信号的数字化解调
增量式编码器输出A/B两路正交信号（等效于sin/cos）。本方案将其作为正交载波处理：
处理流程：
编码器sin/cos信号经ADC数字化后进入FPGA 与DDS产生的本振正交信号进行混频 得到I（同相）和Q（正交）两路基带分量
I分量 = signal × cos(ωt) → 包含相位信息Q分量 = signal × sin(ωt) → 包含相位信息
工程价值：
全数字化：消除模拟解调器的温漂与通道不一致
正交精度高：DDS产生的本振严格正交，相位误差趋近于零
抗干扰：数字滤波器特性稳定，不随温度变化
2. 64阶对称FIR滤波 —— 线性相位是关键
编码器信号解调后需要低通滤波，线性相位是对FIR用于相位测量的硬性要求——非线性相位会引入相位失真，直接破坏位移测量精度。
本方案采用64阶对称FIR：
对称结构的双重意义：
线性相位保证：对称系数天然具备严格线性相位，无群延迟失真
资源优化：利用对称性将乘法器数量减半，节省50% DSP资源
3. 正交锁相 —— 和差角公式提取位移相位
这是系统的数学核心。设测量路与参考路的复信号为：
测量路: (sin_m, cos_m) = A_m · (sin(φm), cos(φm))参考路: (sin_r, cos_r) = A_r · (sin(φr), cos(φr))
利用三角函数和差角公式：
sin(Δφ) = cos_m·sin_r − sin_m·cos_r = A_m·A_r·sin(φr − φm)cos(Δφ) = cos_m·cos_r + sin_m·sin_r = A_m·A_r·cos(φr − φm)
其中 Δφ = φr − φm 即为两路信号的相位差，对应编码器的位移量。
仅需4次乘法+2次加减法，即可完成相位差提取，且：
计算量极低：适合FPGA硬件流水线实现
保留完整相位信息：sin/cos同时输出，支持完整象限解算
去除了幅度影响：结果仅与相位差相关
4. CORDIC角度解算 —— 硬件加速arctan计算
得到相位差的sin/cos分量后，需要计算 arctan(sin/cos) 得到角度值。本方案采用CORDIC向量模式。
算法原理：
给定 (x=cos, y=sin)，通过微旋转将 y 驱动到 0，
累计旋转角度即为输入向量相角。
每次旋转角度: arctan(2^-i)
y > 0: 顺时针旋转, angle += arctan(2^-i)
y < 0: 逆时针旋转, angle -= arctan(2^-i)
通过移位实现乘法，无需乘法器。
13级迭代精度：
| 0.01° |
伺服应用价值：
0.01°分辨率：对应编码器极高位置分辨率
无乘法器：仅用移位+加法，节省DSP资源
全流水线：13级流水线，每时钟周期输出一个结果，延迟固定
象限自动处理：
5. 方向检测 —— 伺服换向的关键
伺服电机换向时，运动方向瞬间反转，方向判别必须零误判、零延迟。本方案采用多维判决机制：
四层检测保障：
静止检测：128点滑动窗口峰值统计，峰峰值≤1判定静止
怠速检测：差分平方和 s=Δsin²+Δcos²，滞回比较（s≤2进入，s≥4退出）避免抖动
趋势分析：3点单调性判断（11=递增, 00=递减, 01=极大, 10=极小）
8分频慢速通道：低速场景专用趋势分析，提高鲁棒性
Moore状态机（5态one-hot）：
sta(静止) ⇄ idling(怠速) ⇄ forward(正转)
↕ ↕
backward(反转) ⇄ intermediate(过渡)
伺服应用关键价值：
换向瞬间：intermediate过渡状态平滑切换，避免方向误判
低速爬行：8分频慢速通道保证低速时方向判别稳定
静止判别：128点统计避免噪声引起的假运动判别
6. 相位细分与累加 —— 高分辨率位移测量
1024级相位细分：
将0~360°映射为0~1023共1024个细分点 配合方向自动选择递增（正转）或递减（反转）
跨周期连续累加：
自动检测周期翻转（1023→0），累加完整周期数 输出：scale_sum = 当前细分值 + 完整周期数 × 1024
位移测量公式：
位移 = (scale_sum / 1024) × 编码器周期
= (累计相位 / 1024) × 编码器周期
四、伺服系统性能指标
分辨率计算示例：
总结
伺服系统的精度上限取决于反馈环节，响应速度取决于处理延迟。本方案通过全数字正交解调→线性相位FIR滤波→和差角公式相位差提取→CORDIC角度解算→四态方向检测→1024细分累加的完整链路，实现了：
- 0.01°相位精度
— 支撑亚微米级定位 - 固定流水线延迟
— 提升伺服环路带宽 - 四态方向检测
— 保证换向可靠性 - 1024细分+跨周期累加
— 支持长行程高分辨率测量
相比专用编解码芯片与MCU软件方案，本FPGA方案在精度、延迟、灵活性、集成度四个维度均具有显著优势，是高端伺服系统反馈环节的理想选择。
