桥梁伸缩缝安装实操指南
一、编制依据与适用范围
1.1 编制依据
类别 | 规范 / 文件 | 关键控制指向 |
施工 | 《公路桥涵施工技术规范》JTG/T 3650-2020 | 预留槽、安装定位、焊接、混凝土、安装温度 |
产品 | 《公路桥梁伸缩装置通用技术条件》JT/T 327-2016 | 出厂验收、型钢外观、整体性能 |
验收 | 《公路工程质量检验评定标准》JTG F80/1-2017 | 安装允许偏差、实测项目 |
养护更换 | 《公路桥梁支座和伸缩装置养护与更换技术规范》(2023) | 更换时段、定位、对接尺寸 |
设计 | 项目施工图、伸缩装置选型图、技术交底 | 缝型、伸缩量、槽口尺寸、锚固筋规格 |
1.2 适用范围
适用于梁桥（简支、连续、刚构）桥面模数式、梳齿板式伸缩装置的新建安装与更换。
橡胶式、无缝式（弹塑体）伸缩装置可参照执行，具体参数以其产品标准与设计要求为准。
伸缩量较大（≥160 mm）或大跨径桥梁，宜由专业队伍施工，厂家技术人员现场指导。
二、伸缩缝类型与选型
类型 | 典型伸缩量 | 适用场景 | 安装要点侧重 |
模数式(异型钢) | 80~1200 mm | 大、中跨径，位移量大 | 支撑横梁水平、缝宽按气温定位、分段接长焊接 |
梳齿板式(齿形钢板) | 80~480 mm | 城市桥、匝道、需连续平顺 | 螺栓垂直度、梳齿间隙、平整度高差≤1mm |
橡胶式 | ≤80 mm | 小跨径、人行道 | 锚固混凝土密实、胶条无损伤 |
无缝式(弹塑体) | ≤50 mm | 低等级道路、旧桥改造 | 混合料温度、摊铺平整 |
三、施工准备
3.1 技术准备
图纸会审与技术交底：明确缝型、伸缩量、预留槽尺寸、锚固筋规格/间距、安装温度区间。
安装定位值确认：由厂家根据安装时气温给定缝宽定位值（定位卡固定），写入交底记录；现场不得私自改动，确需调整须在厂家指导下进行。
反开槽工艺确认：优先采用“先铺桥面（沥青）后切槽安装”的后嵌法，减少早期破坏。
3.2 材料与机具
类别 | 内容 |
材料 | 伸缩装置成品(带合格证、定位卡)、C50 钢纤维/微膨胀混凝土、锚固钢筋、焊材(与母材匹配)、密封胶条、界面剂 |
机具 | 路面切割机(锯片≥400mm)、风镐/破碎镐、空压机、高压水枪、吊装设备(按厂家吊点)、电焊机、全站仪/水准仪、3m直尺、塞尺、定位角钢/卡具 |
人员 | 焊工持特种作业证；测量、混凝土、吊装分工明确；厂家技术员到场(大位移量时) |
3.3 作业条件
桥面铺装（沥青/混凝土）已完成并达到强度，具备切槽条件；测量放样经监理检验合格。
预留槽口尺寸、预埋筋位置/数量复核无误；梁端间隙上下贯通、无堵塞。
施工时段选在昼夜温差较小（如清晨）或设计规定合宜温度区间，避开高温正午。
四、安装工艺流程
1.测量放样与切缝
2.开槽、清槽、凿毛
3.梁端间隙与预埋筋处理
4.伸缩装置吊装就位
5.定位调整（高程 / 中线 / 缝宽）
6.锚固焊接
7.支模与混凝土浇筑（防堵梁端）
8.保湿养护
9.安装密封胶条
10.拆除定位卡具
11.通车前验收（混凝土达设计强度后开放交通）
五、关键工序控制要点
5.1 测量放样与切缝 中
控制要点 | 操作标准 | 风险 |
中心线放样 | 全站仪复核伸缩缝中心线与梁端间隙中心线，偏差≤±5mm；弹线标出切缝边线 | 中 |
切缝 | 路面切割机沿标线切断面层，边缘整齐平顺，与预留槽口对齐；不得破坏桥面防水层，保护外侧边角 | 高 |
切缝后清理 | 槽内填料、杂物清出，临时堆放铺垫布防污染，施工完彻底清运 | 低 |

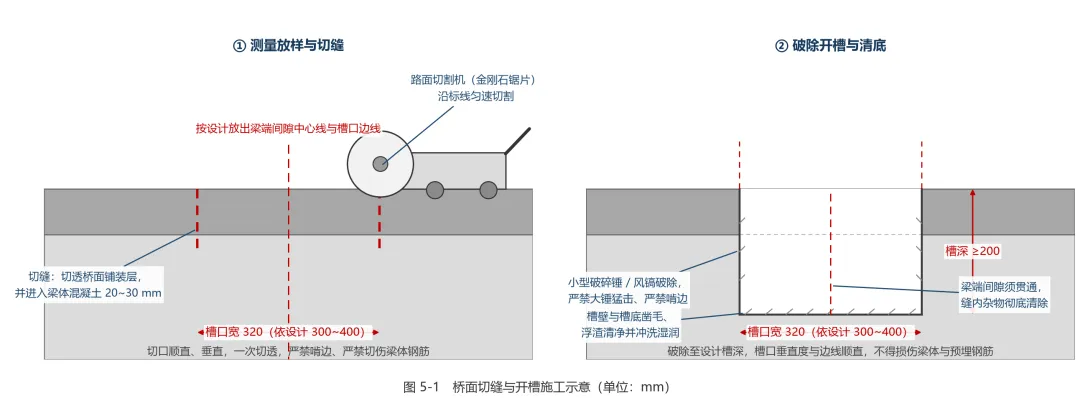

图 5-1 桥面切缝与开槽施工示意：按设计线切缝（切透铺装层并进入梁体 20~30 mm）→ 破除至设计槽深，槽壁槽底凿毛清净、梁端间隙贯通
5.2 开槽与清槽 中
风镐/破碎镐开槽，严禁损伤梁体、预埋钢筋与支座；槽内混凝土表面凿毛并冲洗干净。
槽底、槽壁无浮浆、积水、杂物；梁端间隙上下贯通，用泡沫板/模板临时封堵防混凝土灌入。
清理出的废料当日清运，工完场清。
5.3 梁端间隙与预埋筋处理 高
控制要点 | 操作标准 | 风险 |
梁端间隙 | 实测梁端间距与设计偏差≤±15mm；上下贯通，严禁堵塞(浇筑时设防堵措施) | 高 |
预埋筋调直除锈 | 位置/数量/规格复核；缺失、偏位者按设计植筋补强，植入深度满足要求 | 高 |
锚固筋间距 | 与设计值偏差≤±20mm；缺筋须注明并补设 | 中 |
5.4 装置吊装就位 中
按厂家标明吊点吊装，使用专用吊具，避免碰撞变形；运输吊装中防暴晒、防雨雪、防变形。
装置中心线应与梁端间隙中心线对正重合；分段安装时上一段与下一段异型钢梁先焊接接长，再整体就位。
就位后用定位角钢 + 卡具临时固定，防止位移与焊接变形。
5.5 定位调整（高程 / 中线 / 缝宽） 高
控制要点 | 操作标准 | 风险 |
高程 | 边梁顶面各点高程与桥面横断面一致；模数式边梁标高宜略低于路面1~2mm；3m直尺平整度≤2mm | 高 |
中线 | 与梁端间隙中心线重合，左右偏差≤1mm(模数式)，整体调平 | 高 |
缝宽定位 | 按厂家随装置提供的定位卡(安装时气温对应定位值)执行；梳齿板横向间隙≥2mm、纵向间隙≥30mm；不得擅自改动 | 高 |
5.6 锚固焊接 高
控制要点 | 操作标准 | 风险 |
焊接顺序 | 先每隔2~3个锚固环与预埋筋点焊临时固定(两侧对称)，复测平整度(≤2mm)后再一次性满焊；由桥宽中心向两侧对称施焊 | 高 |
焊缝质量 | 符合 JTG/T 3650；焊缝饱满、无裂纹、无夹渣、无咬边；焊后清渣 | 高 |
防变形 | 焊接中持续用定位角钢约束，异型钢边梁与位移箱同步焊牢，防止热变形翘曲 | 中 |
解除卡具 | 焊接固定完成、降温稳定后，方可解除临时定位卡具与角钢 | 中 |

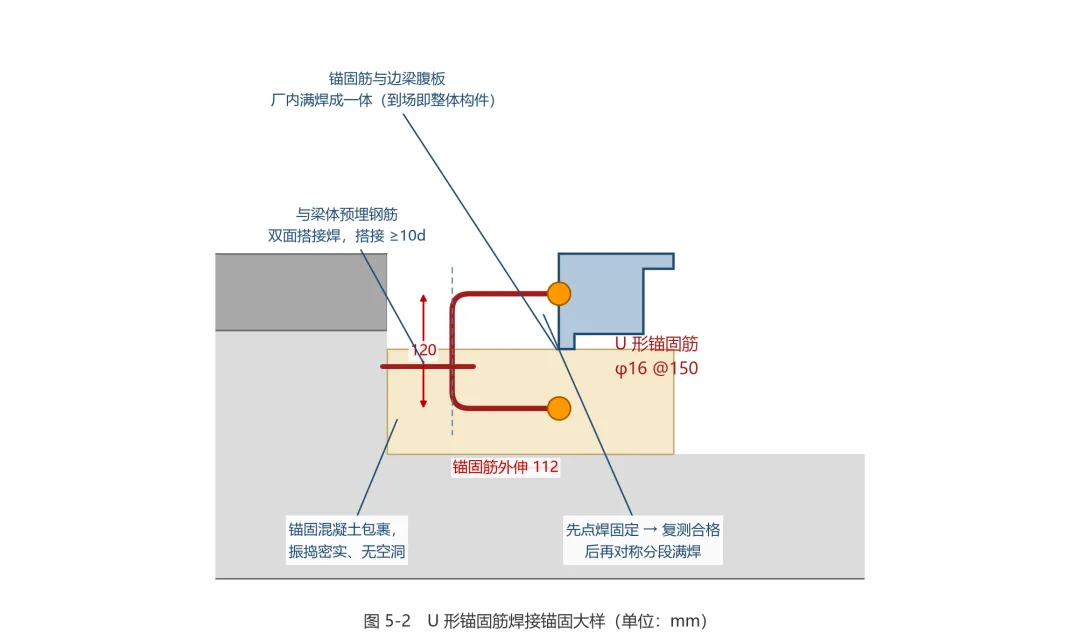

图 5-2 U 形锚固筋焊接锚固大样：锚固筋与边梁腹板厂内满焊成一体，与梁体预埋钢筋双面搭接焊（搭接 ≥10d），先点焊固定→复测→对称分段满焊
5.7 支模与混凝土浇筑 高
采用 C50 钢纤维 / 微膨胀混凝土（或设计指定），坍落度适中，界面涂刷界面剂增强粘结。
两侧对称、分层浇筑，插入式振捣密实，严禁漏振、过振；专人看护梁端间隙防堵。
浇筑后收面与桥面铺装平顺衔接，无错台、无积水；终凝后覆盖保湿膜。

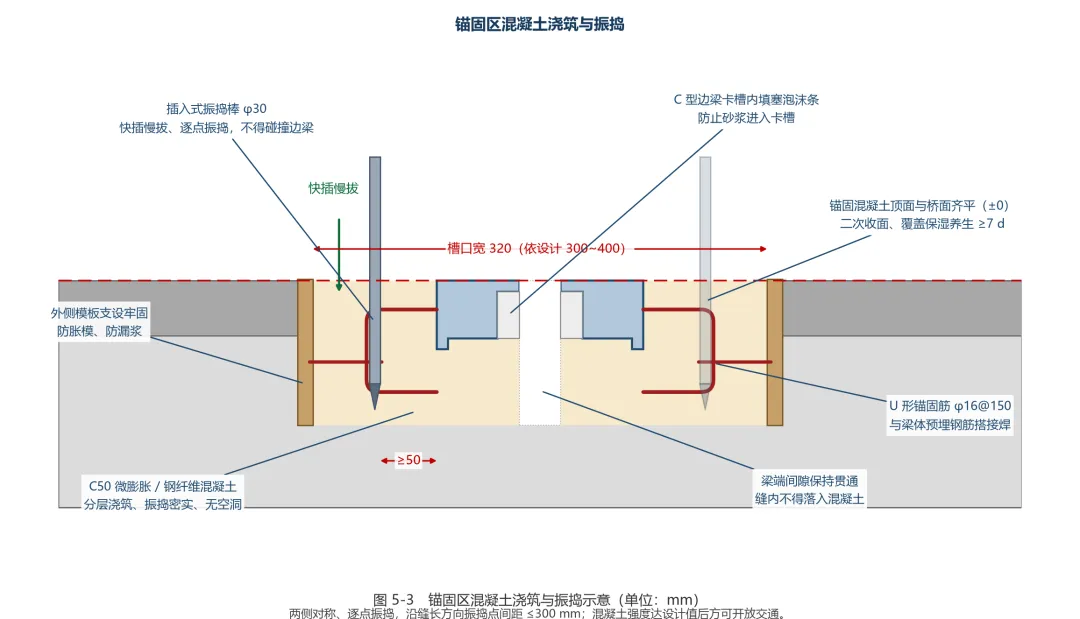

图 5-3 锚固区混凝土浇筑与振捣示意：C50 微膨胀/钢纤维混凝土分层浇筑，插入式振捣棒 φ30 快插慢拔、逐点振捣，顶面与桥面齐平
5.8 养护 中
浇筑后 12h 内覆盖保湿养护，养护期 ≥7d（或按设计/水泥要求），期间严禁车辆通行。
混凝土达设计强度后，方可拆除定位卡、开放交通。
5.9 密封胶条安装与验收 低
混凝土达强度后安装橡胶密封带，嵌入顺畅、无扭曲、无损伤、接头密实。
梳齿板螺母一次性拧紧，严禁敲打；与伸缩装置相接处粘固密封条。
通车前按第六、七节逐项验收，签署记录。
六、质量控制标准与允许偏差
检查项目 | 允许偏差 | 检验方法 | 风险 |
伸缩装置中线与梁端间隙中心线偏位 | ≤5 mm | 尺量，每道 | 高 |
装置顶面与桥面高差 | ≤1 mm(模数式) | 水准仪/直尺 | 高 |
纵向顶面平整度 | ≤3 mm(3m直尺) | 3m直尺、塞尺 | 高 |
横向平整度 | ≤3 mm | 3m直尺、塞尺 | 中 |
缝宽(安装定位值) | 符合定位卡/设计 | 尺量 | 高 |
锚固混凝土强度 | 在合格标准内 | 试件抗压 | 高 |
焊缝质量 | 符合 JTG/T 3650 | 外观+送检 | 高 |
梁端间隙贯通 | 上下贯通、无堵塞 | 观察 | 高 |
七、常见质量缺陷及防治
缺陷 | 成因 | 防治措施 | 风险 |
桥头跳车 | 高程控制不准、与桥面不平顺、收面错台 | 边梁顶面宜低于路面1~2mm，3m直尺复测，收面顺接 | 高 |
锚固混凝土早期开裂/破损 | 钢纤维配比不当、振捣不密实、养护不足 | 按设计配比、对称振捣、≥7d保湿养护、限行 | 高 |
锚固开焊、装置松动 | 焊接质量差、接头未全焊、预埋筋缺失 | 对称满焊、焊后清渣送检、缺筋植筋补强 | 高 |
异型钢变形翘曲 | 吊装碰撞、焊接热变形、卡具解除过早 | 按吊点吊装、焊接中角钢约束、降温稳定后解卡 | 中 |
梁端间隙堵塞 | 浇筑时未防护、杂物落入 | 泡沫板可抽封堵、专人看护、初凝后抽出 | 高 |
胶条破损脱落 | 安装损伤、选型不当、老化 | 无损伤嵌入、接头密实、按JT/T 327选配 | 中 |
缝宽定位错误 | 未按气温定位卡、私自改动 | 严格采用厂家随货定位卡，监理核验，禁私改 | 高 |
八、安全与文明施工
切缝、开槽、焊接属高风险作业：佩戴防护面罩、绝缘手套，设防火隔离与灭火器材，清除周围易燃物。
占道施工按规范布设交安设施与警示标志，夜间加设警示灯；作业区通风良好（焊接烟尘）。
吊装由专人指挥，吊具、吊点合规，下方严禁站人；高处作业系挂安全带、搭稳固平台。
废弃物（混凝土碎块、焊条头、旧胶条）分类清运，工完场清，防止污染桥面与水域。
九、附表 · 伸缩缝安装检查记录表（样表）
序号 | 检查项目 | 设计/标准值 | 实测 | 结论 | 签字 |
1 | 中心线偏位 | ≤5 mm | |||
2 | 顶面与桥面高差 | ≤1 mm | |||
3 | 纵向平整度 | ≤3 mm | |||
4 | 缝宽(定位卡值) | 按定位卡 | |||
5 | 锚固筋数量/间距 | 设计/±20mm | |||
6 | 焊缝质量 | JTG/T 3650 | |||
7 | 混凝土强度 | ≥设计 | |||
8 | 梁端间隙贯通 | 无堵塞 | |||
9 | 胶条安装 | 无损伤密实 | |||
10 | 安装时段气温 | 合宜区间 |
十、实例解析：型钢单缝式 60 型伸缩缝安装
以常见 型钢单缝式 60 型（GQF-C60，位移量 60 mm） 为例，演示从构件进场到通车验收的完整安装流程与关键控制要点。该型属异型钢单缝式，由一条 C 型异型钢边梁 + U 形锚固筋 + 橡胶密封止水条 + 锚固混凝土组成，适用于中小跨径、伸缩量 ≤ 60 mm 的梁桥与桥面连续段。
10.1 装置构造与典型参数
项目 | 参数 / 说明 | 风险 |
类型 | 异型钢单缝式（C 型），位移量 60 mm | 低 |
组成 | 异型钢边梁（C 型钢）+ U 形锚固筋 + 橡胶密封止水条 + 锚固混凝土 | 低 |
适用 | 中小跨径梁桥、桥面连续段，伸缩量 ≤ 60 mm | 低 |
预留槽 | 槽宽约 300～400 mm、槽深约 80～120 mm（依设计） | 中 |
锚固筋 | Φ16～Φ20，间距约 200～250 mm，与预埋筋焊接 | 高 |
锚固混凝土 | C50 钢纤维 / 微膨胀混凝土 | 高 |
安装温度 | 按厂家随货定位卡（如 15～25℃ 时缝宽约 40 mm 定位） | 高 |

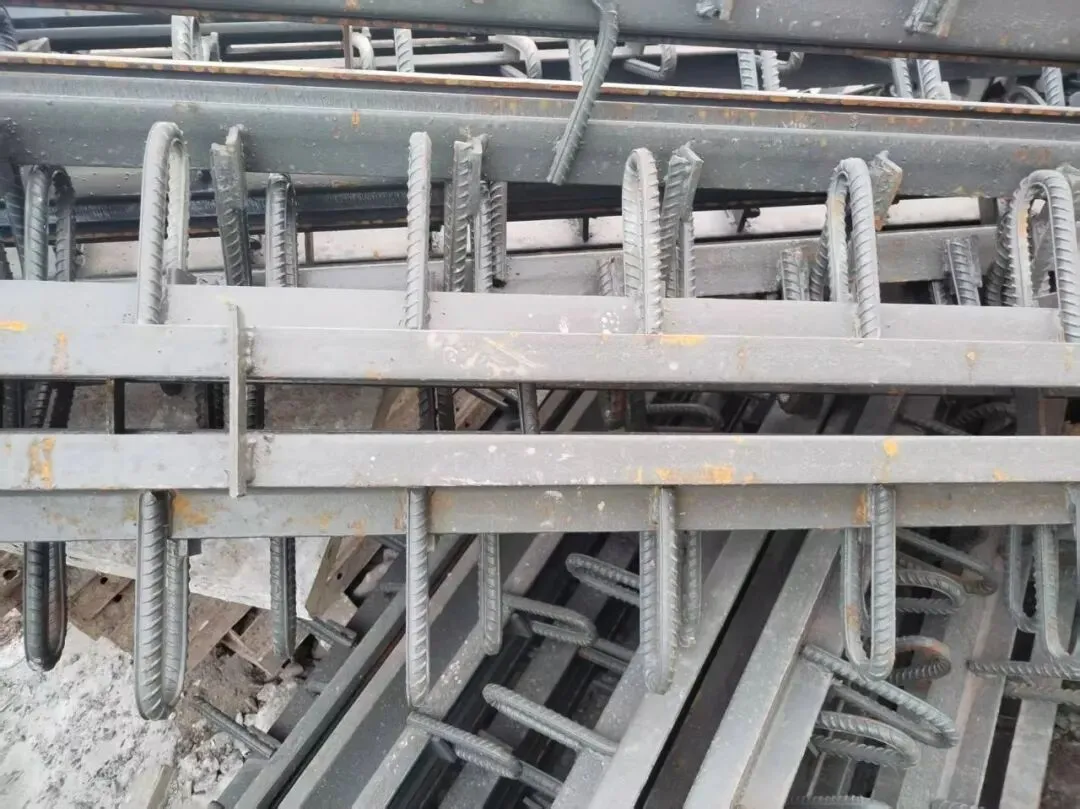

图 10-1 型钢单缝式 60 型异型钢边梁实物（现场实拍：C 型钢边梁 + U 形环状锚固筋，成摞堆放待装）
10.2 安装工艺流程（单缝式特点）
测量放样切缝 → 开槽清槽凿毛 → 梁端间隙与预埋筋处理
装置吊装就位（C 型边梁对正梁端中心线）→ 定位调整（高程 / 中线 / 缝宽）
锚固焊接（点焊 → 复测 → 满焊）→ 支模浇筑混凝土 → 养护
拆定位卡具 → 嵌装橡胶密封条 → 通车前验收

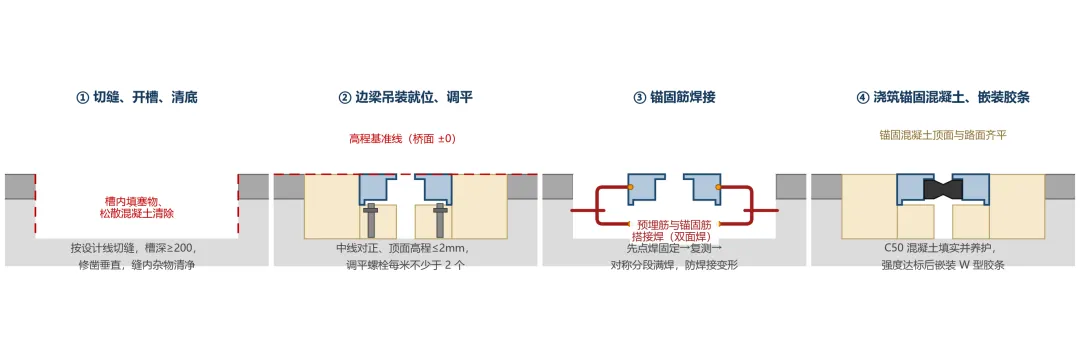

图 10-2 安装工序四步剖面示意：切缝开槽 → 边梁就位调平 → 锚固筋焊接 → 浇筑锚固混凝土并嵌装胶条
10.3 关键控制要点
控制点 | 操作标准（单缝式） | 风险 |
中线对正 | 异型钢边梁中心线与梁端间隙中心线重合，左右偏差 ≤ 1 mm | 高 |
高程平顺 | 边梁顶面宜低于桥面 1～2 mm，3 m 直尺平整度 ≤ 2 mm | 高 |
缝宽定位 | 按厂家气温定位卡锁定缝宽，不得擅自改动 | 高 |
焊接锚固 | 先点焊临时固定（两侧对称）→ 复测平整度 → 一次性满焊；焊缝饱满无裂纹夹渣 | 高 |
梁端间隙 | 上下贯通、设可抽出泡沫板防堵，初凝后抽出 | 高 |

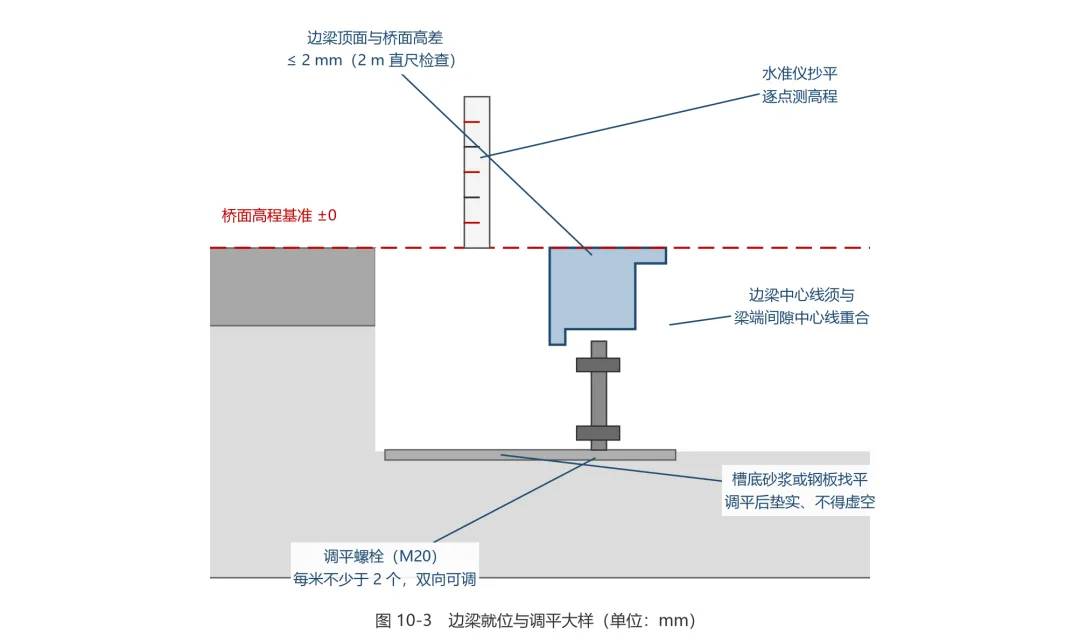

图 10-3 边梁就位与调平大样：调平螺栓双向可调，顶面高差 ≤2 mm，边梁中心线与梁端间隙中心线重合
图 10-4 U 形锚固筋焊接锚固大样：φ16@150，与梁体预埋筋双面搭接焊（搭接 ≥10d），先点焊固定、复测合格后对称分段满焊
10.4 质量验收要点（单缝式 60 型）
检查项目 | 允许偏差 | 风险 |
中线偏位 | ≤ 5 mm | 高 |
顶面与桥面高差 | ≤ 1 mm | 高 |
纵向平整度 | ≤ 3 mm（3 m 直尺） | 高 |
缝宽（定位卡值） | 符合定位卡 / 设计 | 高 |
锚固混凝土强度 | 在合格标准内 | 高 |
密封条安装 | 无损伤、接头密实 | 中 |

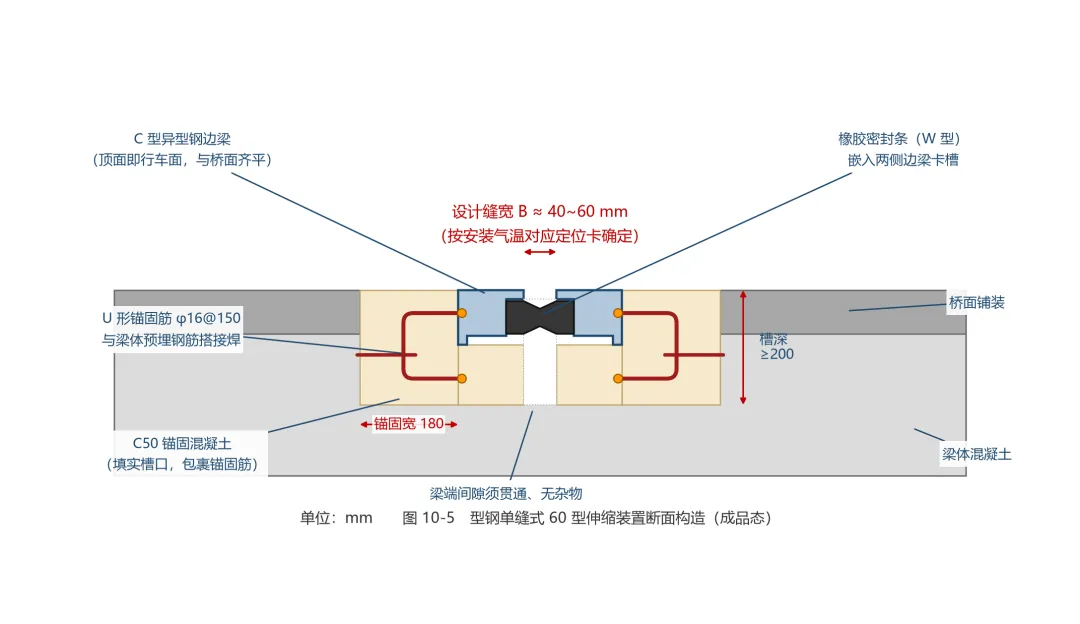

图 10-5 伸缩装置断面构造图（成品态）：C 型异型钢边梁 + W 型橡胶密封条 + U 形锚固筋 + C50 锚固混凝土，边梁顶面与桥面齐平
