3DMAX快速城市街区生成插件StreetBlocks使用教程

3DMAX快速城市街区生成插件StreetBlocks，该脚本从平面对象的边面自动生成道路、人行道和城市绿地等，并可以为各部分指定相应的材质ID。这个插件可以完成大部分创建工作，但仍需要进行一些手动编辑。

【适用版本】

未见明确版本要求，本教程建议3dMax2018及更高版本（不仅限于此范围）

【安装方法】

该插件无需安装，使用时直接拖动插件脚本文件到3dmax视口中打开即可。

【使用方法】

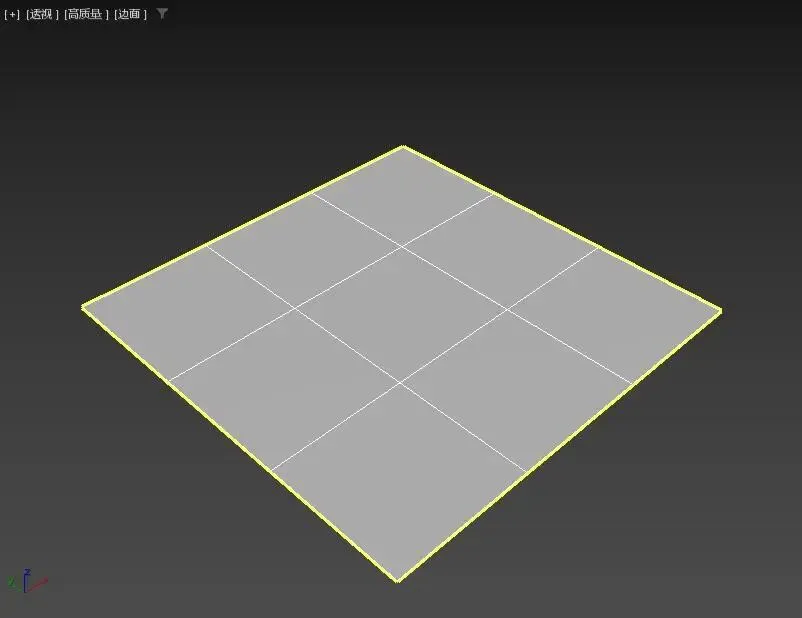

1.创建一个平面，它的每一条可见边都将用来生成道路。如图：

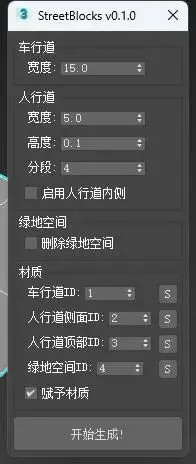

2.打开StreetBlocks插件，设置参数（参数默认参考单位：米）。如图：

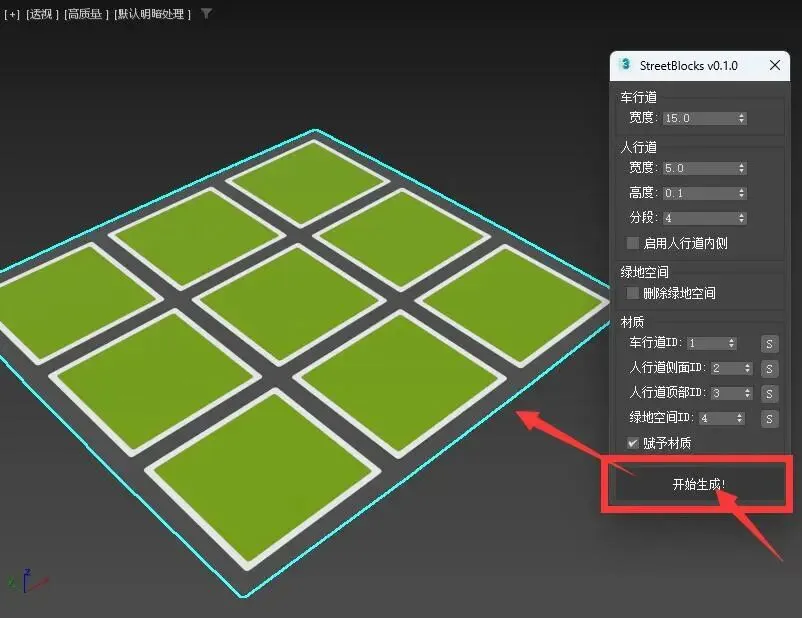

3.点击“开始生成!”按钮，生成！

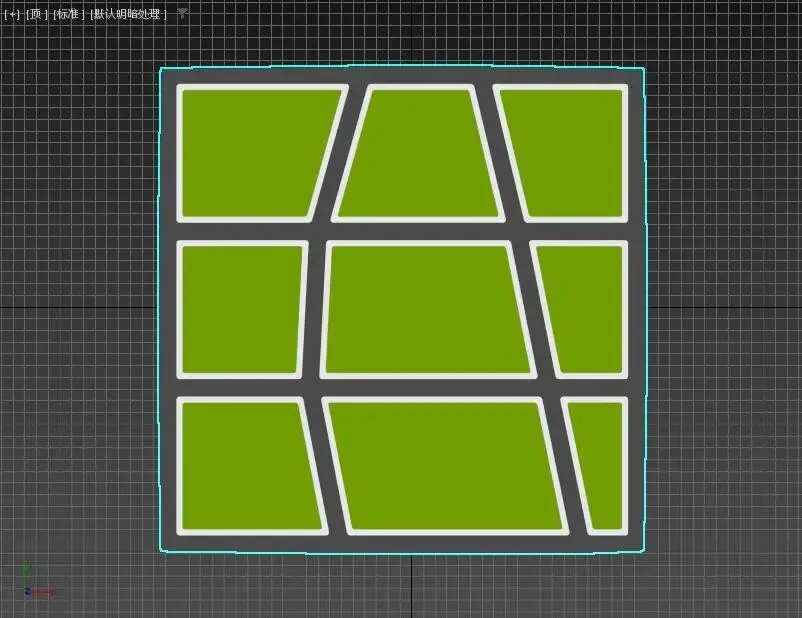

比较第1步和第3步的图我们可以发现，道路是沿着平面对象的可见边生成的。由此可见，如果想编辑道路的方向布局，方法是对平面对象的边进行编辑，操作方法：

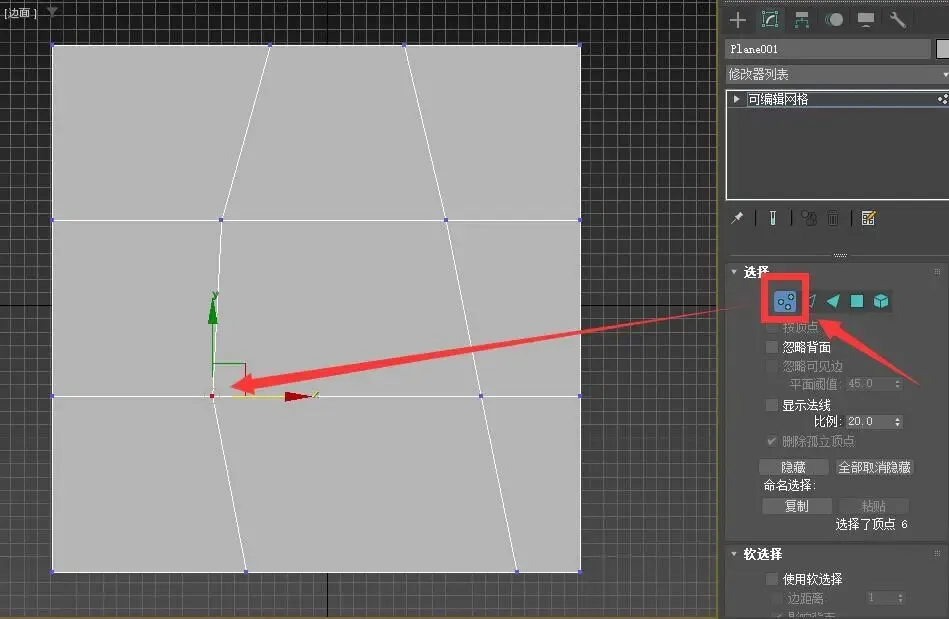

1.还是上面的平面对象，我们将它转化为可编辑网格对象，然后，切换到“顶点”子物体，使用“移动”工具，通过移动“顶点”来编辑边的走向，如图：

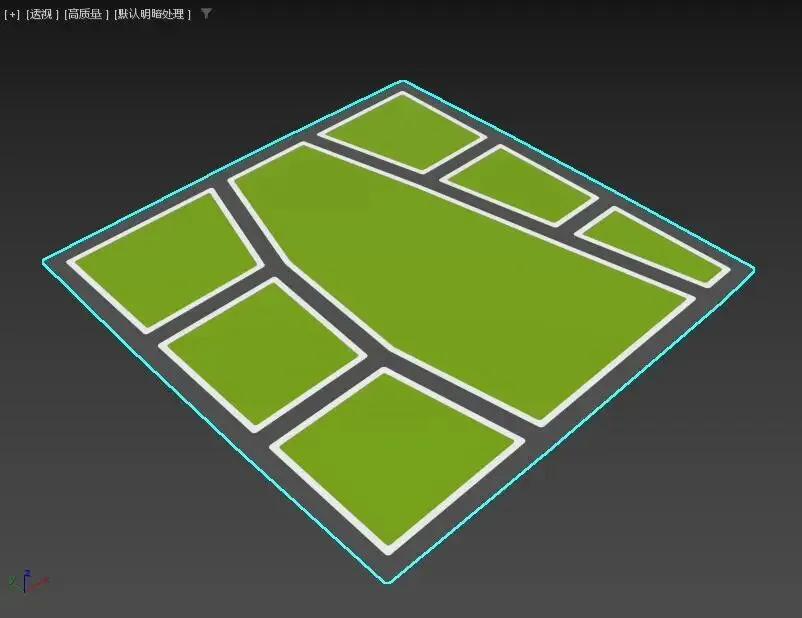

2.打开StreetBlocks插件，点击“开始生成!”按钮，生成！

3.高级编辑。StreetBlocks插件只从可见边生成道路，根据这一特性，我们可以将不作为道路使用的边设置“不可见”属性，方法：

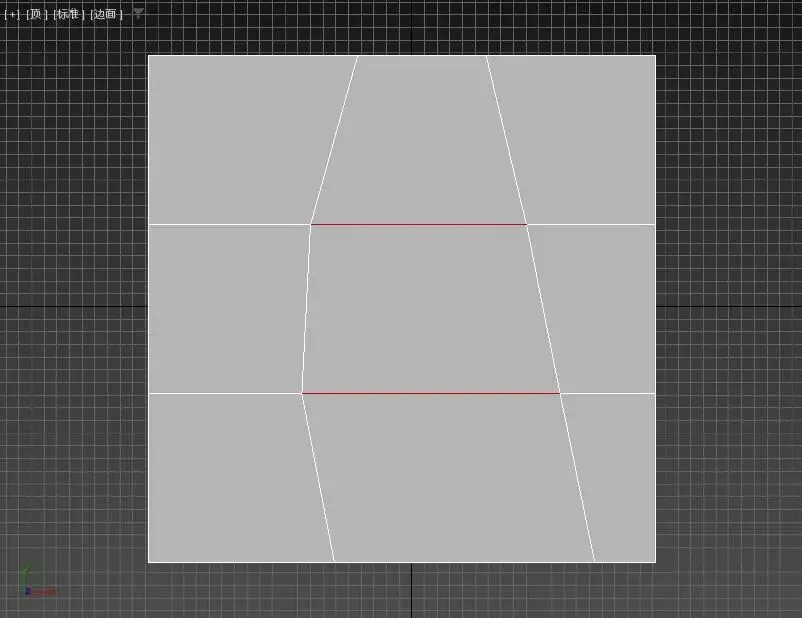

在“边”子物体层级，选择不用来生成道路的边，如图：

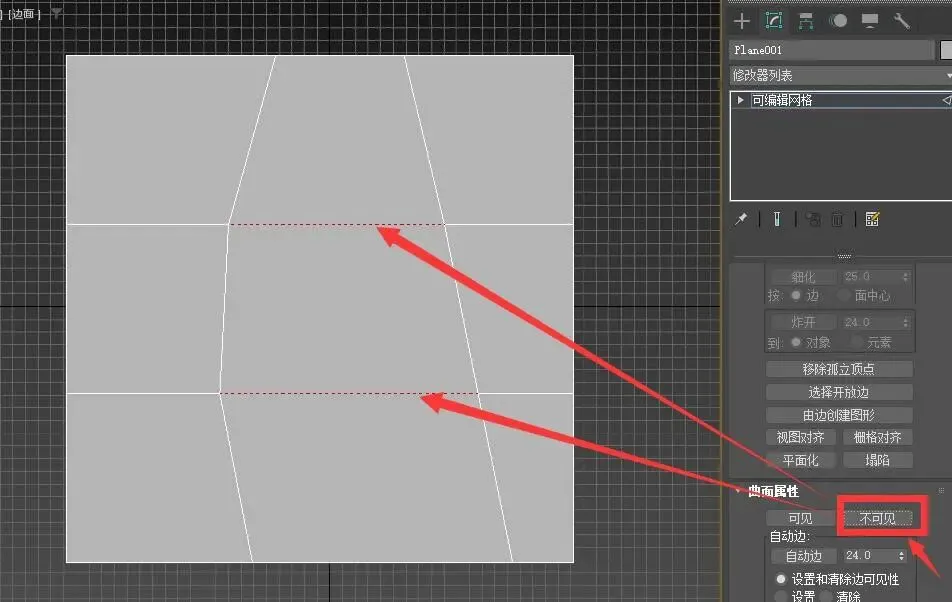

点击参数面板中的“不可见”按钮，将选择的边转化为不可见边，如图：

4.点击StreetBlocks插件的“开始生成！”按钮，生成！

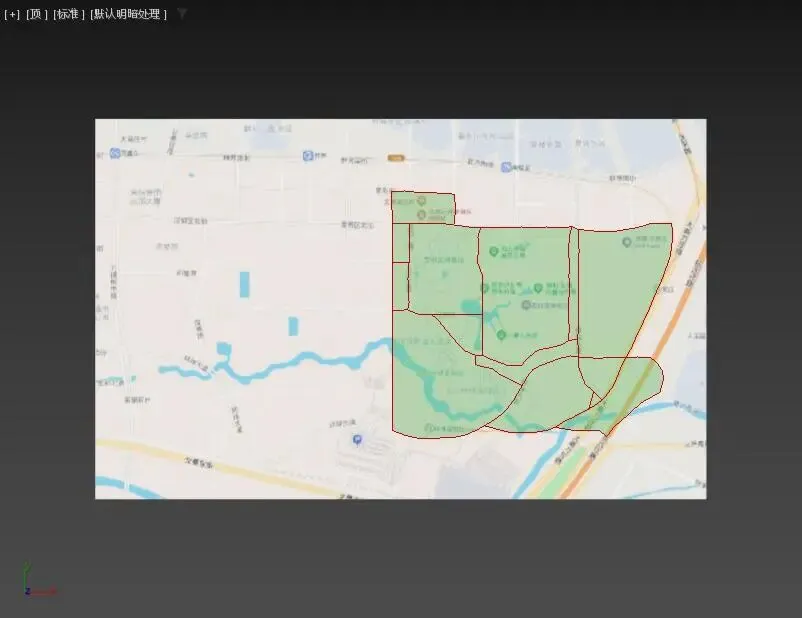

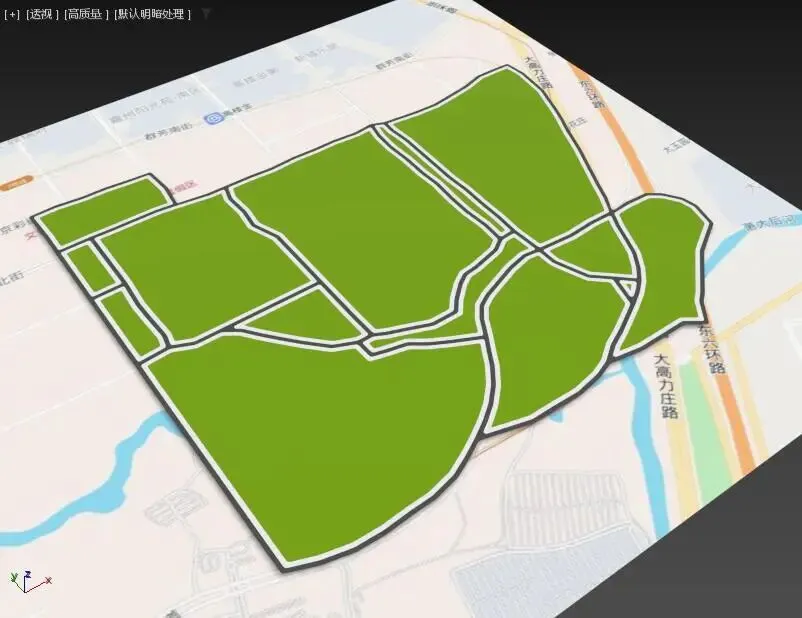

使用上面的编辑方法，你可以将地图作为背景参考图像，在参考背景上方创建足够多分段的平面对象，然后，参考背景图像上的道路分布，对平面对象的边进行编辑（移动顶点位置、隐藏不需要的边），如图：

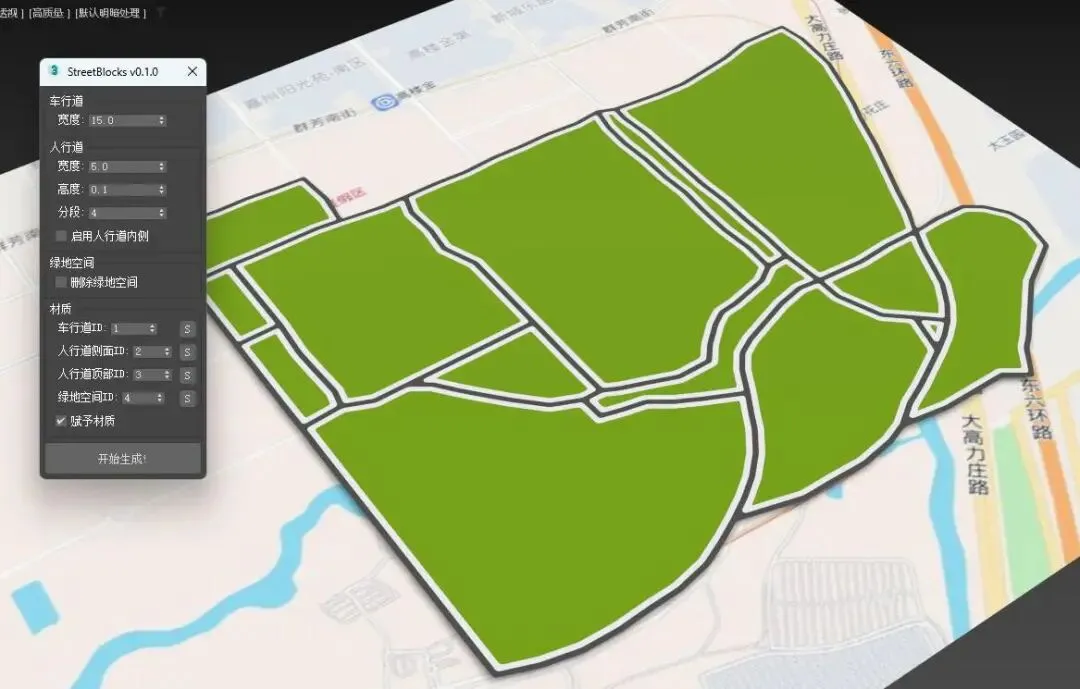

点击StreetBlocks插件的“开始生成！”按钮，生成！

提示：在编辑路径的过程中，一定要注意边（包括可见边和不可见边）与边不要发生交叉，如果边发生交叉，意味着平面对象已经有“破面”的情况，所以，生成的城市街区也会有“破面”的情况。反过来讲，如果发现生成的城市街区有“破面”情况，请检查平面对象的边是否存在相交的情况。

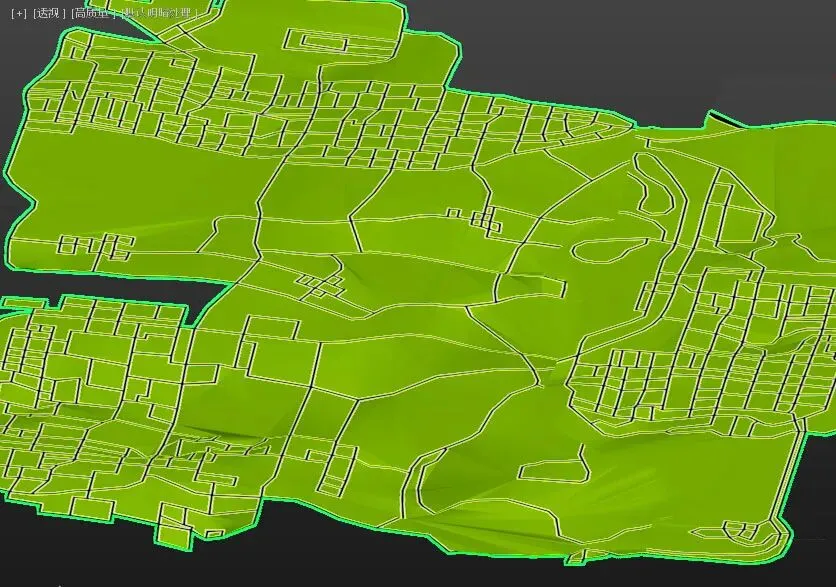

StreetBlocks插件对于平面的对象应用效果比较好，对于有起伏的曲面对象应用效果没有平面的对象应用理想，需要更多的注意。比如尽量将用于地形高度方向的边控制在1条范围内。更多相关的技巧还需大家在实际应用中自行摸索。

材质：

StreetBlocks 插件可以为街区的不同部分指定不同的材质ID，并且可以将材质编辑中对应材质ID号的材质槽中的材质赋予生成的街区对象。

使用中注意事项：

1.避免边与边相交叉（包括可见边和不可见边）

2.避免将顶点放置得过于接近。

3.保持连接边缘之间的合理角度。

4.每个顶点必须至少连接两个边。

以上就是 StreetBlocks 插件的使用流程。从创建一个简单的平面开始，到通过编辑顶点和边来控制道路走向，再到利用“不可见边”精确筛选生成范围，你已经掌握了这个插件最核心的用法。它最大的价值在于把繁琐的道路、人行道和绿地生成工作交给脚本自动完成，而把你的精力留给真正需要判断的部分——比如对照地图背景规划街区布局、调整道路疏密、检查是否存在破面等。

最后再强调三点实践中的关键：边不相交、顶点不过近、连接角度合理。只要平面对象本身干净、拓扑关系清晰，StreetBlocks 就能稳定地生成可用的街区基础结构；剩下的材质微调、建筑摆放和细节修饰，再配合 3dMax 常规工具手动完成即可。希望这个插件能帮你省下大量重复建模的时间，把更多精力投入到设计本身。
