HB402T-A 智能电流表使用说明
HB402T-A 智能电流表：上下限报警怎么设？分流器、互感器、报警灯怎么接？

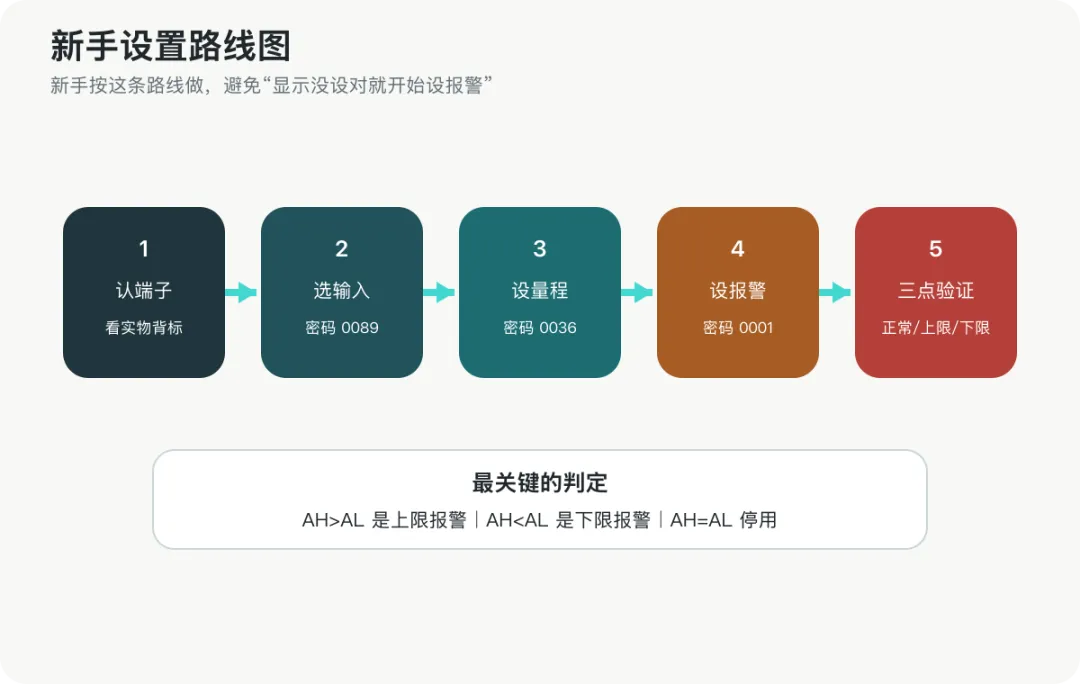

一篇给第一次接触智能电流表的人看的说明。先认端子，再选输入，最后设置报警。文中用“300/5A 互感器”和“200A/75mV 分流器”各做一次完整示范。

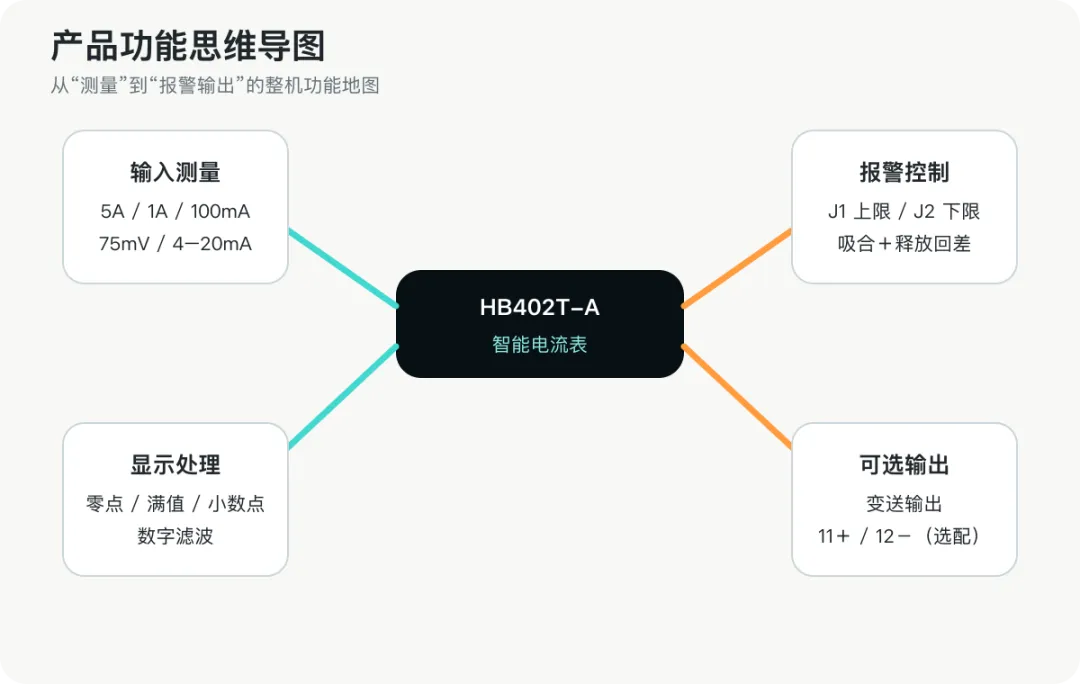

先说结论：这只表能帮你做什么
HB402T-A 不只是把电流显示出来。它有两路继电器 J1、J2，可以分别承担“电流太大报警”和“电流太小报警”。例如：
电流达到 180.0A，J1 接通红色报警灯；电流回落到 179.7A，报警灯熄灭。 电流降到 120.0A，J2 接通黄色报警灯；电流恢复到 120.3A，报警灯熄灭。
这里故意让“报警值”和“恢复值”差 0.3A。这个差值叫回差，它能避免电流在 180.0A 附近上下跳动时，继电器和报警灯不停闪烁。
安全说明：本教程帮助理解和设置，不建议非专业人员独立进行市电、大电流或CT接线。务必断电、验电，并由合格电工完成接线。
第一步：先认清 14 个端子

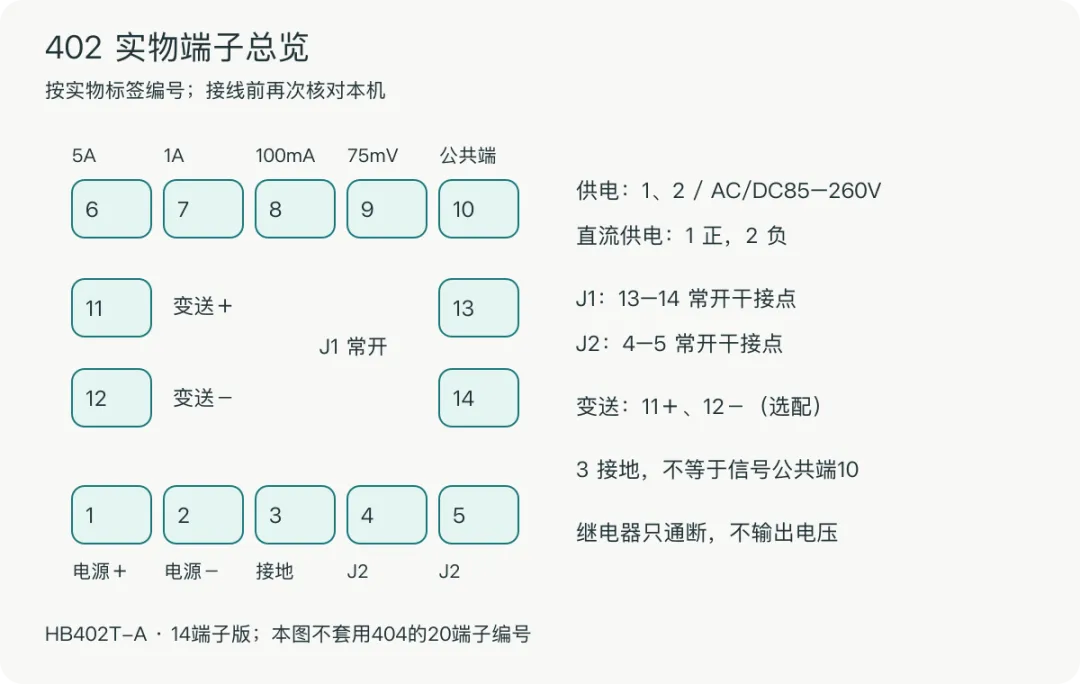

本文按402实物标签：上排6–10，下排1–5，左侧11、12，右侧13、14。真正接线时，以机身背面标签为最终依据。
最常用的是下面几组：
J1、J2各只有两个常开端子，没有可用的常闭第三端。继电器未吸合时，两端不通；吸合时，两端接通，相当于自动按下一个开关。触点本身不分正负，也不会提供电源。
第二步：先把输入类型和显示量程设对
报警值是否准确，前提是显示值准确。新手最容易犯的错误，是接了 300/5A 互感器，却让仪表仍按 0–5A 显示；这时真实 150A 可能只显示 2.5A，后面的报警当然全错。
按键怎么用
SET：进入、确认或退出。 >：移动当前闪烁的数字位。 ▼/ ▲：减小或增大数字，也用于上下选择参数。
在测量画面按 SET，输入对应密码，再按 SET 确认。修改完成后走到 End，按 SET 保存退出。若不确定是否保存成功，重新进入同一组参数核对一次。
输入代码 P-Sn（密码 0089）
不要凭感觉选代码，要同时看“信号是交流还是直流”和“送进表里的实际最大信号是多少”。
显示量程（密码 0036）
PvL：输入为零点时希望显示的值，通常设 0。 PvH：输入达到满量程时希望显示的值。 dot：小数点位置。0=无小数，1=一位小数，2=两位小数，3=三位小数。 FILt：数字滤波。0 最快，1 较弱，2 中等，3 最稳但响应最慢。
修改 dot 后，显示数字的含义会变化，报警参数也必须重新核对。例如同样写入 1800，dot=0 表示 1800，dot=1 才表示 180.0。
示例一：300/5A 交流互感器怎么接、怎么设
目标：一次侧测量 0–300A，CT 二次侧输出 0–5A，仪表显示 0.0–300.0A。
接线步骤：

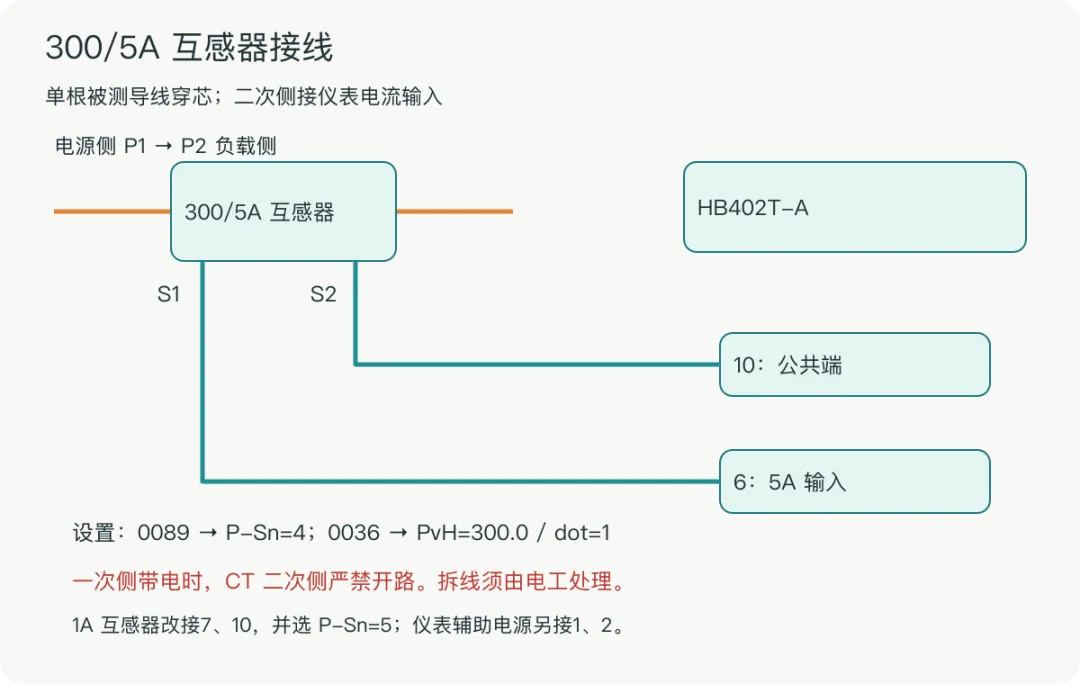

断开一次侧电源。 被测的一根导线按 P1→P2 方向穿过 CT；不要把去线和回线同时穿过同一个 CT。 CT 的 S1 接仪表 6，S2 接仪表 10。 仪表 1、2 接辅助电源。 进入密码 0089，设P-Sn=4（交流 0–5A）。进入密码 0036，设PvL=0.0、PvH=300.0、dot=1。滤波可先设FILt=1。
上电后，用钳形表同时测一次侧电流。低、中、高三个点都应大致对应，例如 30A、150A、270A。若比例始终差 60 倍，通常是量程没有从 5.0A 映射到 300.0A。
危险提醒：一次侧有电时，CT 二次侧严禁开路。拆表前先用专用短接端子可靠短接 S1、S2，再拆线；不懂此操作时请让电工处理。
示例二：200A/75mV 分流器怎么接、怎么设
目标：直流 0–200A，分流器满量程压降 75mV，仪表显示 0.0–200.0A。
接线步骤：

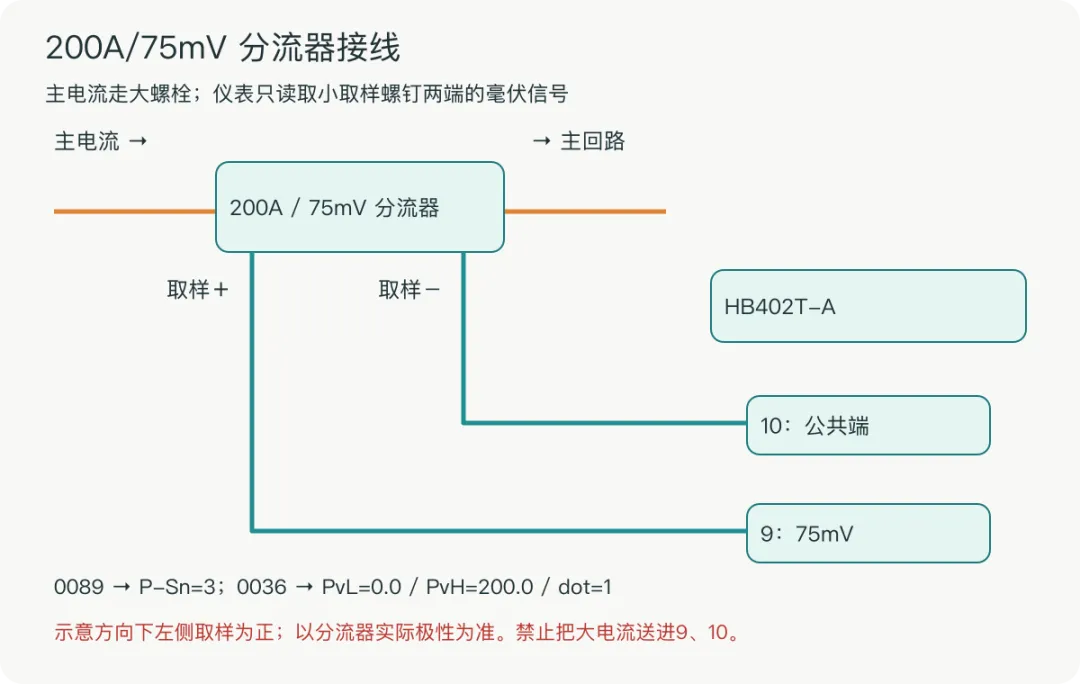

断开直流主回路和仪表辅助电源。 分流器两个大螺栓串入主回路，承载被测大电流。 分流器两个小取样螺钉只接细测量线：取样正接 9，取样负接 10。 进入密码 0089，设P-Sn=3（直流 15–75mV）。进入密码 0036，设PvL=0.0、PvH=200.0、dot=1。
大螺栓和小螺钉不能混用。主电流必须经过大螺栓；仪表取样线应接在专用小螺钉上，避免把连接排的压降也算进去。若显示为负数，先断电，再交换 9、10 的取样极性。
重点：上下限报警到底怎么设
每路报警都有两个数：

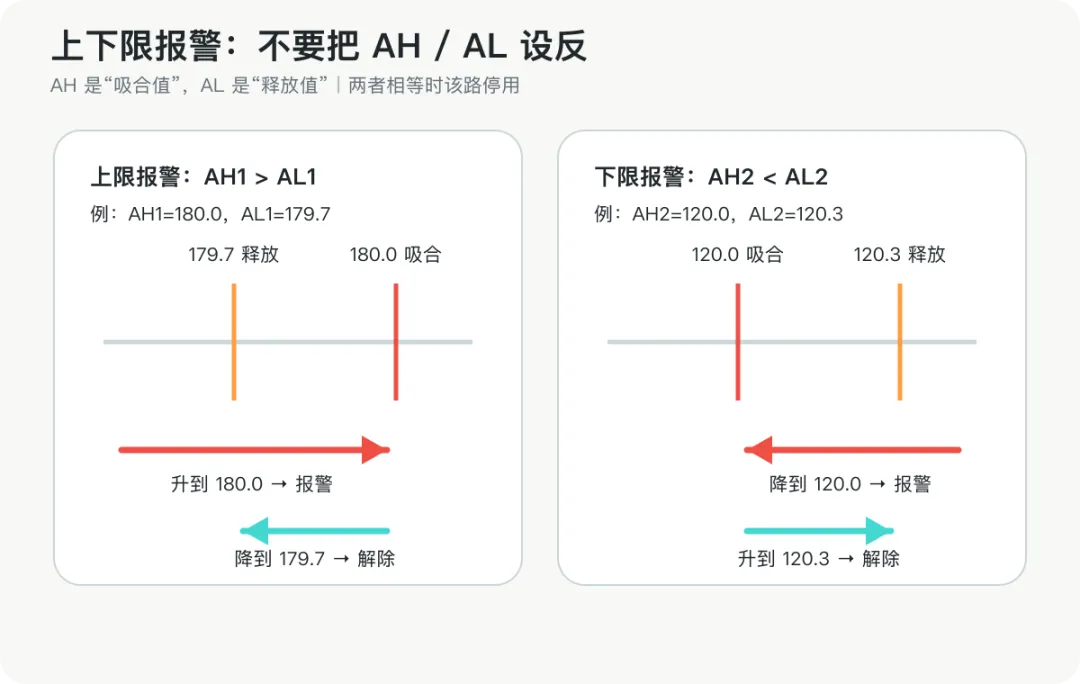

AH1/ AH2：继电器“吸合”的门槛。AL1/ AL2：继电器“释放”的门槛。
不要把 H 机械理解为“高”、L 机械理解为“低”。在这款表里，真正要记的是：AH 决定何时吸合，AL 决定何时释放。
上限报警：AH 大于 AL
以 J1 为例，希望达到 180.0A 报警，回落到 179.7A 才解除：
测量画面按 SET。输入密码 0001，按SET。找到 AH1，设为180.0。找到 AL1，设为179.7。到 End保存退出。
动作过程：179.9A 不报警 → 180.0A J1 吸合 → 即使回到 179.9A 仍保持报警 → 降到 179.7A J1 释放。
下限报警：AH 小于 AL
以 J2 为例，希望降到 120.0A 报警，恢复到 120.3A 才解除：
进入密码 0001。AH2=120.0。 AL2=120.3。 到 End保存退出。
动作过程：120.4A 不报警 → 降到 120.0A J2 吸合 → 即使回到 120.1A 仍保持报警 → 升到 120.3A J2 释放。
开机没有负载时，电流为0，低于120.0A，下限灯可能立即亮起。这符合下限报警逻辑，不代表接线错误。需要启动屏蔽的工况，请另行确认控制方案，不能假定本机自带延时。
不需要某一路报警
让这一组 AH=AL。例如 AH2=0.0、AL2=0.0，J2 即停用。停用后仍应通过 J2 指示灯和触点通断测试确认。
回差应该设多大
说明书建议一般留 3–5 个显示字。若 dot=1，一个显示字是 0.1A，3 个字就是 0.3A。现场波动较大时可以适当加大，原则是既不抖动，也不能大到报警迟迟不解除。
继电器怎么接 24V 报警灯
最重要的一句话：J1、J2 是“干接点”，只负责接通或断开，不会从端子里送出 24V 或 220V。报警灯必须另有电源。

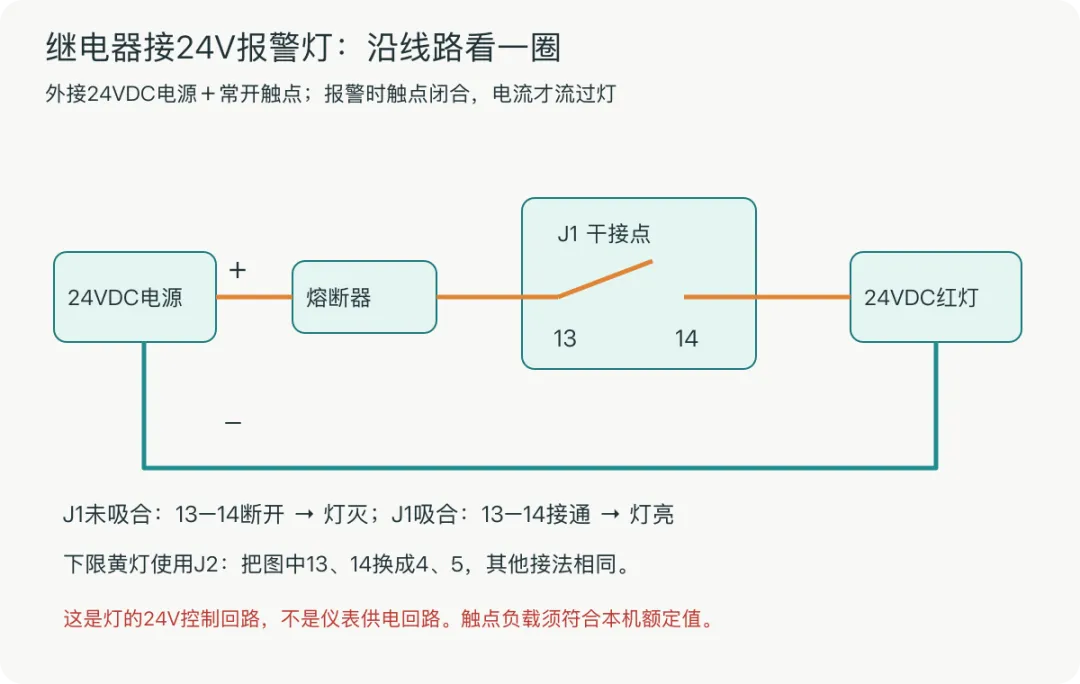

以 J1 上限报警接 24VDC 红灯为例：
24V 电源正极先串一个合适的熔断器。 熔断器后接 J1 的 13 端。 J1 的 14 端 接报警灯正极。 报警灯负极回到 24V 电源负极。
未报警时 13–14 断开，灯灭；J1 吸合时 13–14 接通，灯亮。本机这组只有13、14两个常开端，不要套用404的三端子接法。
如果希望 J1 上限或 J2 下限任意一个动作都点亮同一盏灯，可把两组常开触点并联：J1 用 13–14，J2 用 4–5。两路触点必须使用同一控制电源，且不得把不同电压系统并在一起。
若报警灯是 220V、功率较大，或负载是蜂鸣器、接触器、电磁阀，建议让仪表触点只驱动中间继电器，再由中间继电器带负载；并按负载性质加熔断器、续流二极管或 RC 吸收器。
上电前按这张表检查
最后做一次三点验证
不要设置完就直接投入生产。用可控负载或校验源至少验证三个点：
正常区：例如 150.0A，J1、J2 都不报警。 上限点：升到 180.0A，J1 灯亮；降到 179.7A，J1 灯灭。 下限点：降到 120.0A，J2 灯亮；升到 120.3A，J2 灯灭。
若显示正确但灯不亮，优先检查三件事：是否接对了13–14或4–5、报警灯是否有独立电源、J1/J2 指示灯是否已亮。若 J1/J2 指示灯亮而外部灯不亮，问题多半在外部控制回路；若指示灯也不亮，回头检查 AH/AL 大小关系、dot 和量程。
本文按用户提供的 HB402T-A 402实物端子标签、《HB402t》参数说明及用户确认（输入0089、量程0036）整理。不同批次或定制版本可能变化，接线前以本机背面标签为最终依据。所有市电、大电流与 CT 回路操作应由合格电工完成。
