各位备考软考系统架构设计师的小伙伴，大家好！
继续案例分析‑软件工程篇更新！本篇 UML 收官 3 集，覆盖通信图、状态图、活动图、计时图、构件图、包图、部署图，讲解强弱实体、面向对象 OO 三模型，配套 2021、2024 历年真题。至此软件工程篇 UML 全家福全部讲解完毕。
重点掌握：通信图与顺序图的选取原则；状态图、活动图核心元素以及和传统流程图辨析；构件图 / 包图（逻辑 vs 物理）；部署图三要素；强 / 弱实体区分；对象‑动态‑功能三模型概念与关联，全部整理答题口诀与真题踩分要点。
📚软件工程篇・5‑7 集 内容大纲

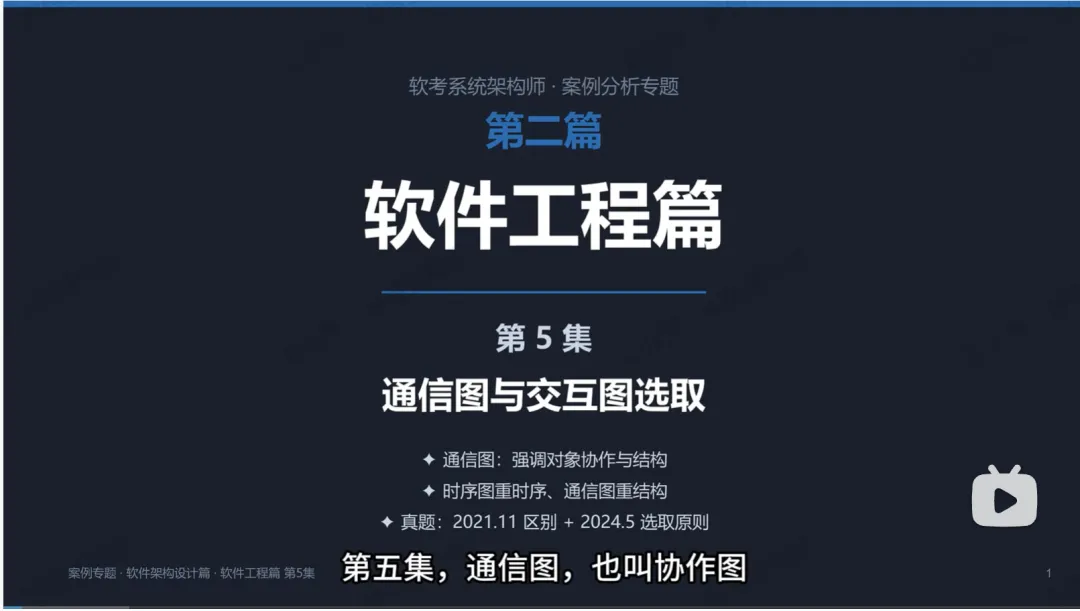

✅2‑5 集｜通信图（协作图）
▪定义：交互图，重对象协作结构，不突出时间顺序
▪🔥通信图 VS 顺序图四维对比：顺序图：重时序，箭头表示消息，适合看消息先后； 通信图：重对象结构拓扑，带序号文本标记消息，适合看对象连接关系
▪选取原则：顺序图 3 条、通信图 3 条；总纲：序列图重时序、通信图重结构
▪阶段分工：分析阶段用顺序图捕捉动态合作；设计阶段用通信图定义交互模式

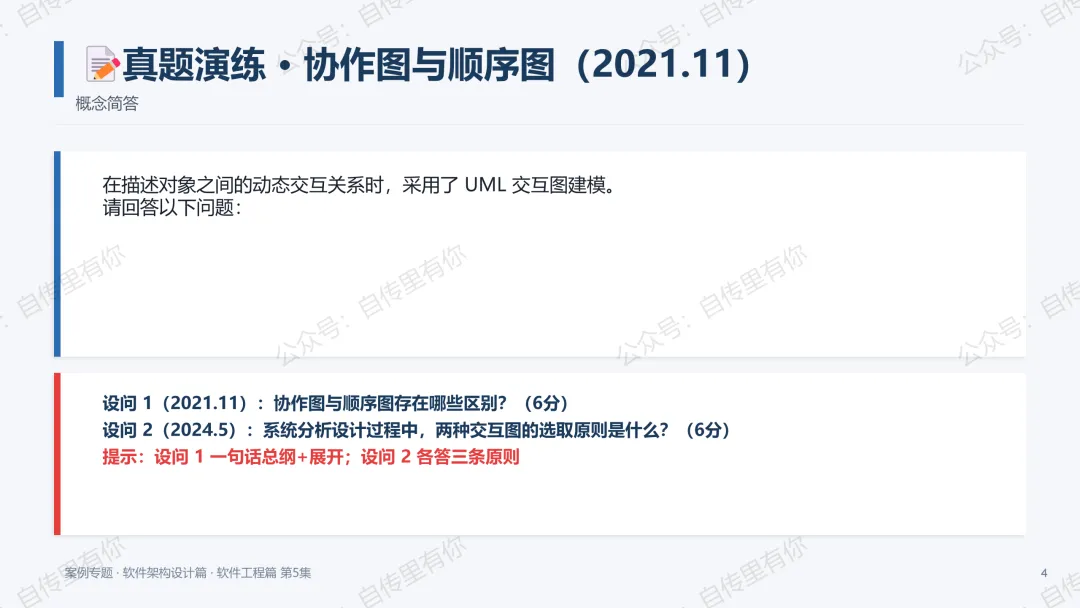

▪真题：2021 下两图区别、2024 上交互图选取原则简答题

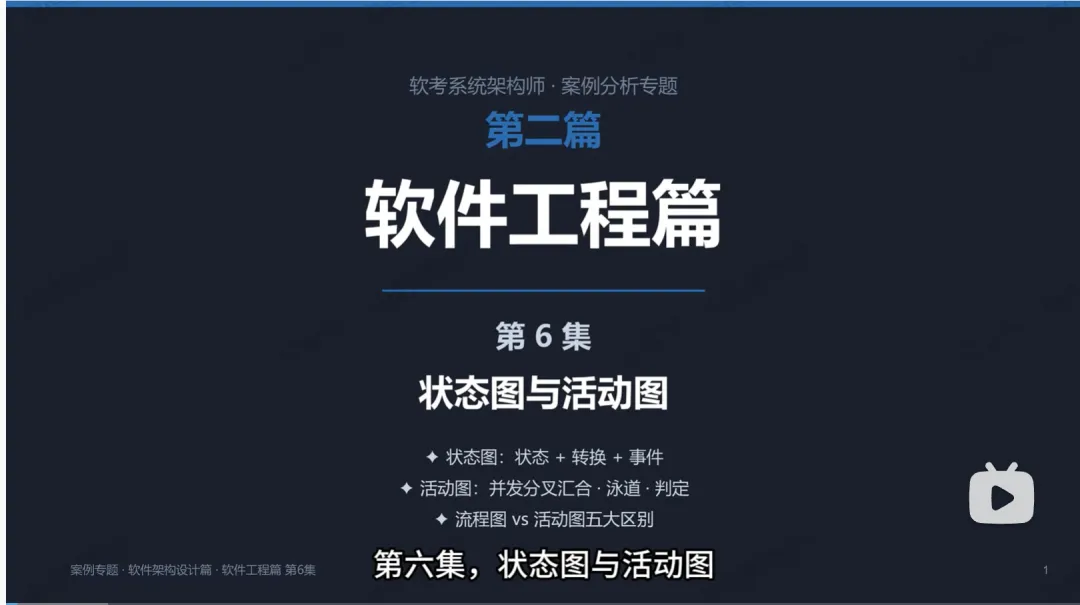

✅2‑6 集｜状态图 & 活动图
▪状态图：盯单个对象全生命周期；七元素：状态、初始状态、终止状态、转换、事件、动作、守护条件；初始实心圆点、终止同心圆，支持复合状态、历史状态 (H)
▪活动图：特殊状态图，描述业务操作流程；五大元素：并发分叉、并发汇合、泳道、监护表达式、判定节点；支持多角色泳道、并行执行
▪🔥活动图 VS 传统流程图五大区别：并发能力、面向对象 / 面向过程、结束节点数量、消息表达；流程图适合简单顺序算法，活动图适合复杂带并发的业务流程

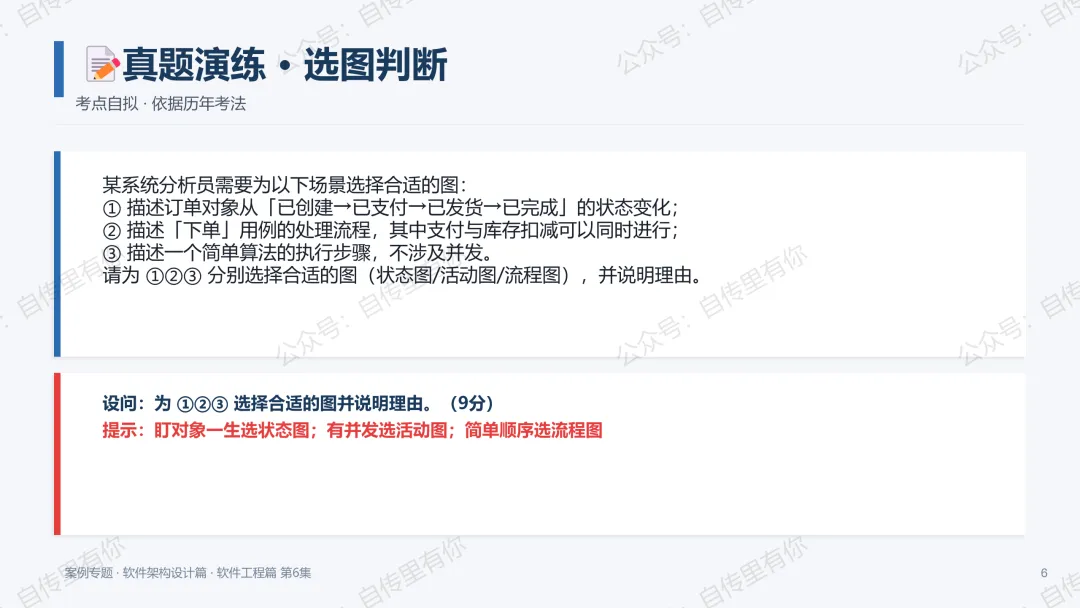

▪真题选图判断：对象状态变化选状态图；流程带并发选活动图；简单算法选流程图

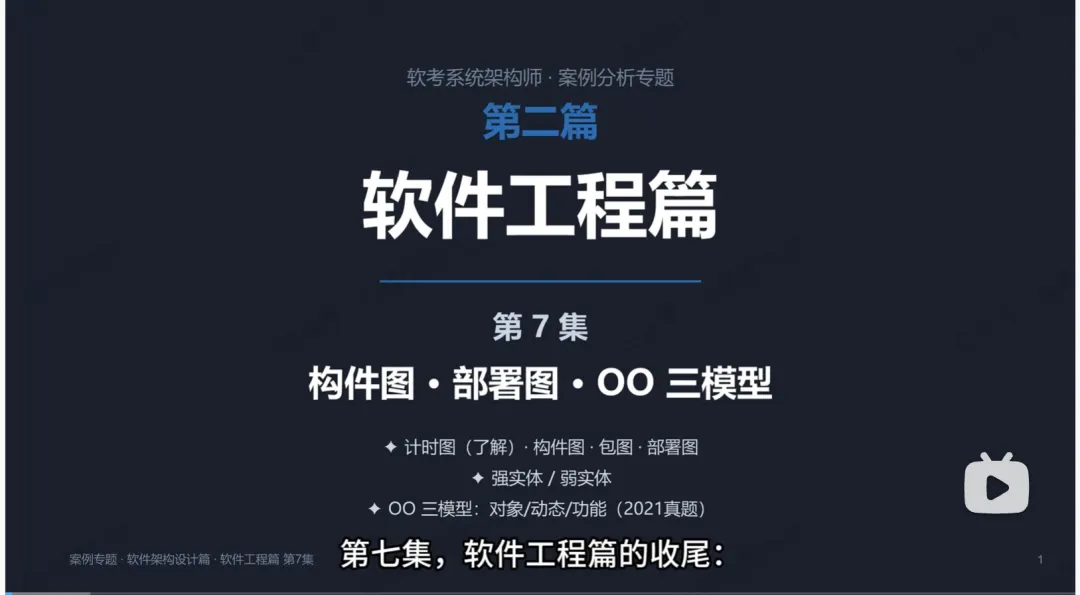

✅2‑7 集｜计时图、构件图、包图、部署图｜强弱实体｜面向对象三模型
▪计时图（定时图）：交互图，重点体现真实时间、状态维持时长，概念识别考点。
▪构件图：描述物理软件模块（可执行文件、库）；接口、组件、端口；类图是逻辑设计，构件图是物理实现。
▪包图：逻辑分组，如同文件夹；组织模型元素，提升内聚降低耦合；普通依赖、import 导入、access 访问、合并。
▪部署图：硬件静态视图；三要素：节点 (硬件立方体)、构件、通信协议连线；回答软件部署在哪、如何通信。
▪强实体 & 弱实体：强实体具备独立主键；弱实体依赖强实体，主键部分依附父实体，例：订单 (强)、订单明细 (弱)。

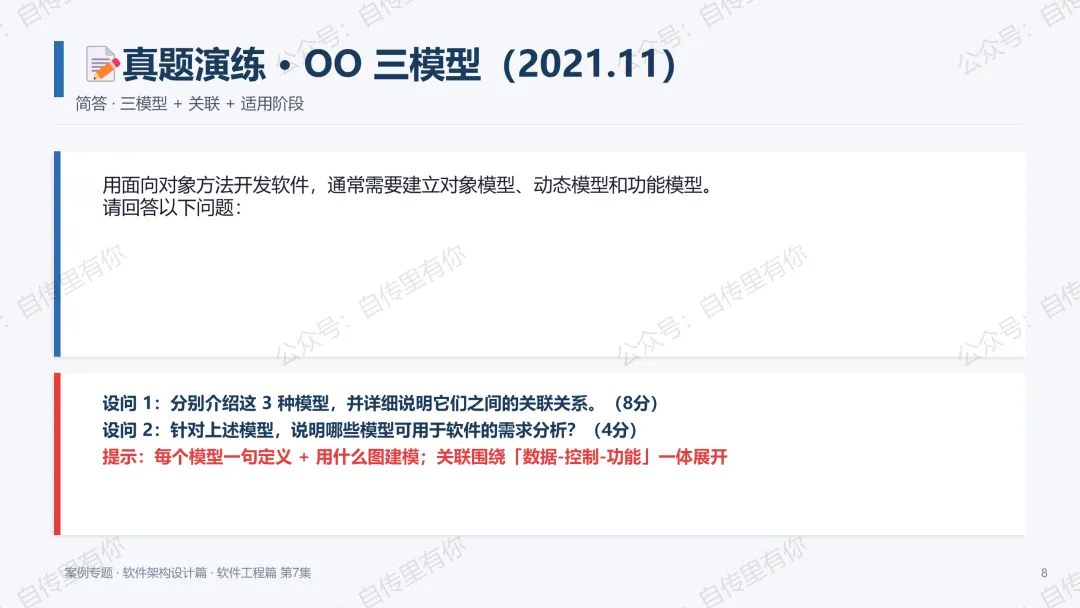

▪🔥面向对象 OO 三模型【2021 真题】
①对象模型：描述数据结构，是基础，对象 / 类图；
②动态模型：描述交互与控制次序，状态图；
③功能模型：描述数据传送处理，数据流图；
👉三者均可用于需求分析；对象定义处理什么数据，动态规定什么时候处理，功能说明如何处理。
🔴必背提示：
选图总纲：重时序选顺序图，重对象结构选通信图；看对象状态流转选状态图；业务流程带并发选活动图。 构件图 = 物理模块；包图 = 逻辑分组；部署图 = 硬件节点部署，分清逻辑与物理。 弱实体没有独立完整主键，必须依附强实体；OO 三模型全部可用于需求分析。
📖学习建议
👉观看渠道：B 站搜索【自传‑软考架构师】，进入合集「案例分析‑软件工程篇」观看。
💡推荐学习路径：
做题先抓选图题关键词，题干强调时间顺序优先顺序图；强调对象协作拓扑优先通信图；描述单个对象状态变迁优先状态图；业务流程存在并行分叉优先活动图。 分清逻辑视图（包图、类图）与物理视图（构件图、部署图），考试高频辨析。 OO 三模型简答题，按「对象模型‑动态模型‑功能模型」分别介绍 + 讲清三者关联，踩关键词拿分。
⚠️案例高频坑提醒：
①通信图不是没有时序，只是不突出时间顺序，依靠消息序号标记；
②活动图可以有多个终止节点，传统流程图只有一个；
③包图是逻辑文件夹，构件图是真实可运行软件模块，不要混淆；
④弱实体不能脱离强实体独立存在，典型例子：订单明细依赖订单。
至此软件工程篇 UML 全家福全部完结，概念繁多、选图题是案例常考题型，有混淆的地方欢迎留言交流。
下一篇：数据库篇，敬请期待！祝大家备考稳步向前，攻克案例大题！
