UML 提供的基本模型图包括：
(1)、用例图：展示系统外部的各类执行者与系统提供的各种用例之间的关系
(2)、类图：展示系统中类的静态结构(类是指具有相同属性和行为的对象，类图用来描述系
统中各种类之间的静态结构)
(3)、对象图：是类图的一种实例化图(对象图是对类图的一种实例化)
(4)、包图：是一种分组机制。在 UML1.1版本中，包图不再看作一种独立的模型图)

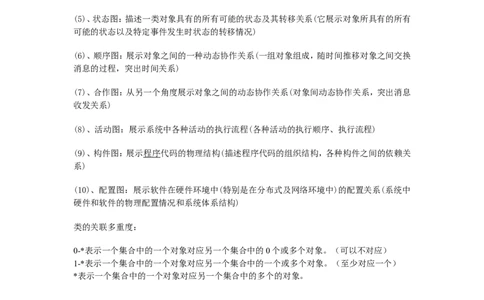

(5)、状态图：描述一类对象具有的所有可能的状态及其转移关系(它展示对象所具有的所有
可能的状态以及特定事件发生时状态的转移情况)
(6)、顺序图：展示对象之间的一种动态协作关系(一组对象组成，随时间推移对象之间交换
消息的过程，突出时间关系)
(7)、合作图：从另一个角度展示对象之间的动态协作关系(对象间动态协作关系，突出消息
收发关系)
(8)、活动图：展示系统中各种活动的执行流程(各种活动的执行顺序、执行流程)
(9)、构件图：展示程序代码的物理结构(描述程序代码的组织结构，各种构件之间的依赖关
系)
(10)、配置图：展示软件在硬件环境中(特别是在分布式及网络环境中)的配置关系(系统中
硬件和软件的物理配置情况和系统体系结构)
类的关联多重度：
0-*表示一个集合中的一个对象对应另一个集合中的0个或多个对象。（可以不对应）
1-*表示一个集合中的一个对象对应另一个集合中的一个或多个对象。（至少对应一个）
*表示一个集合中的一个对象对应另一个集合中的多个的对象。
