开模之前,先在电脑里折 20 万次:拆开华为天工铰链的仿真账

先说结论

1. 折叠屏的折痕和手感，都是铰链的力学题：折痕看弯折半径，手感看开合力曲线。
2. 这两笔账现在不靠打样试出来，靠仿真在电脑里算：一轮曲线调校几个小时，一次弯折不用开模。
3. 所以折叠屏供应链挑供应商，先看的不是设备清单，是你算不算得清。

2026 年 9 月 9 日，苹果首款折叠屏 iPhone Duo 发布，合上 11.3 毫米，国行 15999 元起，发售后吵翻的还是那个老话题：折痕。而三折叠形态，华为 Mate XT 前一年就量产了：一块 10.2 英寸的大屏，合起来 12.8 毫米、306 克（官网参数，下同）。

（天工铰链双轨结构，图源：华为官网）

做机械的朋友可以拿自家产品掂量一下：要是产品里有个部件，零件一百多个、配合精度按微米算、每天开合几十次还得撑五年，你怎么开发它？一轮一轮开模打样？一套精密模具下去几万到几十万，改一版两个星期，试到第五版，新品窗口都关了。折叠屏行业的做法是把试错全搬进电脑：图纸阶段就让铰链在软件里开合 20 万次，主流厂商公布的整机耐久指标也是这个量级。干这活的，就是仿真。

还有一个流传很广的误会：折痕是屏幕的锅。屏幕只是被弯的那一层，弯成什么形状、用多大力弯，全是铰链决定的。这篇就拿华为天工铰链当例子，把仿真在这台铰链里干的几件事，一件件算给你看。

一、第一件事：把折痕这笔账算清，定责也定方案

折痕的根源是拉应变，半径翻倍，应变减半。

先把屏幕叠层当一叠薄饼：超薄玻璃 UTG、光学胶、发光层、支撑层，总厚度按 0.145 毫米量级算。弯曲时最外层被拉长，拉长比例（应变，就是"拉长了百分之几"）约等于层厚的一半除以弯折半径。动笔算两笔：

• 早期 U 型铰链，半径约 1.5 毫米：最外层应变约 4.8%
• 水滴型铰链，半径约 3 毫米：约 2.4%

半径加一倍，应变正好砍半。行业公开口径是水滴铰链让折痕深度下降约五成，跟这笔账对得上。玻璃和胶层都怕拉：超过某个拉伸量，微裂纹扩展、胶层蠕变，反复几十万次，折痕就从隐隐约约变成清晰一条线。

这笔账在供应链上还有个用处：定责。出了折痕，屏幕厂说玻璃没问题，铰链厂说结构没改，扯皮扯不清。把应变一算，谁让一步、往哪个方向改，半小时有结论。仿真头一个作用，让吵架变成对数。

二、第二件事：不开模，把手感调出来

铰链的手感，就是那条开合力曲线的形状。

折叠屏铰链有个直板机没有的要求：转到任何角度都跟手，松手在任何角度都停得住。用户嘴里的"手感好"，翻译成工程语言就三个字：算曲线。

先看华为的底子。华为的双旋水滴铰链发明专利 2019 年 12 月申请、2021 年 6 月公开，据公开资料光图纸就画了 105 张。核心是一套 2 级杆组：3 个活动构件、4 个低副（低副就是两个零件面贴面转动的关节，铰接那种），配行星齿轮和滑槽，让两段屏开合时同步走。Mate XT 的天工铰链再进一步：内折嵌入式滑轨、外折一体连杆。

（示意图按公开专利资料描述的机构关系绘制，非实物剖视图）

这套机构还引发过一场公开骂战。2023 年 12 月余承东说友商"双旋水滴铰链直接变成龙骨铰链"，小米隔天发声明回击：龙骨转轴是自研的 3 级杆组，5 个构件、7 个低副，跟 3 构件 4 低副的 2 级杆组完全不同，声明里连双方专利的申请公开日期都逐条列了出来。吃瓜归吃瓜，这份声明对工程师很有信息量：杆组的"级"就是铰链的家谱，多一个构件，自由度多一分，能调的地方就多一处。

机构的底子只是舞台，手感的主角是官网那句话：根据量身定制的开合力曲线，调校 26 个精密凸轮。扭簧给基础力矩，凸轮在不同角度"加一点"或"卸一点"。26 个凸轮，等于给曲线留了 26 个调音旋钮。

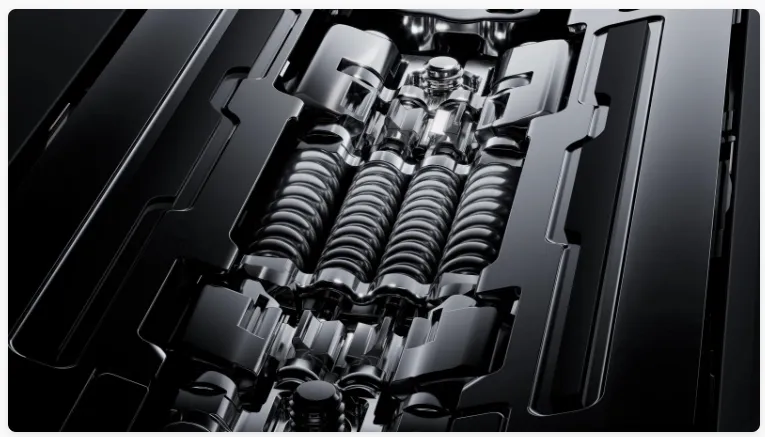

官网放的铰链特写里，这几样正好都在：一排扭簧、成对的凸轮、中间的连杆。下面要算的每一个力，都能在这张图上找到它住在哪儿。

（扭簧与凸轮特写，图源：华为官网）

曲线长什么样？等效机构一算便知：一根扭簧（刚度按 13.3 N·mm/度、预紧 15 度设定），一组恒力弹簧经凸轮连杆放大 10 倍，两端加卡点，三行公式出三条曲线：

• 只有扭簧：阻力矩从合上的 200 N·mm 涨到全开的 2600 N·mm，涨 13 倍，越开越费劲。
• 加恒力补偿：力臂随角度张开，正好抵消扭簧的线性上涨，全程稳在 200 N·mm 附近，这就是"哪儿松手都停"的悬停感。
• 再加两端卡点：合上和全开各凸起约 450 N·mm，合上吸得住、全开定得住。

三条线放一起，好手感的形状就出来了：一段平的平台，加两端的凸起。华为的 26 个凸轮，调的就是这条曲线的形状和两端"咔哒"的力度。

真实项目里，这一层用 Adams 这类多体动力学软件做：杆组、滑轨、凸轮接触全建进模型，输出全角度阻力矩。曲线不对，改凸轮型线再算，一轮几个小时。搁十年前，这套调校靠开模打样：做一版、装上试、不满意、改图、再来，一轮小两个月。仿真把这个循环从"月"压到"小时"，这就是它在铰链上挣回来的真金白银。

三、第三件事：把异音和短命，摁死在图纸上

曲线满意了，还得保证它五年之后还这么顺。

凸轮和滚子在卡点处的接触应力轻松上千兆帕，常见结构钢的屈服强度多在几百兆帕量级，反复压，表面出小坑，小坑一响，就是用户嘴里"用了一年有异音"。华为把核心件换成 1900 兆帕"火箭钢"，逻辑很直白：应力是机构算出来的，材料照着应力选，不用等报废了再换。

公差链同样在图纸上管死。每个配合面留 ±5 微米，十环串下来最坏累积 ±50 微米，按统计法叠加也有 ±16 微米。拿滑块算笔具体的账：滑块在滑槽里宽 3 毫米，设计间隙只有 0.02 毫米，十环公差的统计值就吃掉八成间隙，最坏情况直接顶死。对策是老三样：减环，能少的串联环节尽量少；缩差，只对关键副提精度，次要环放宽；补偿，让链条末端的偏差被调校吸收。26 个凸轮在这里还藏着一个作用：公差漂移带来的力矩偏差，靠凸轮型线分段校回来。

苹果在这层摔过跟头。供应链爆料，iPhone Duo 5 月试产卡的就是铰链：长期高频开合的可靠性达不到苹果自己的品控线；之后韩媒 The Elec 又报出，数百万次开合测试后出现轻微异音、组装公差高于预期。苹果不缺钱不缺人，卡的就是这道公差链和磨损账。机构题没有捷径，谁都要算。

四、苹果的"反压"：同一道题的另一半

发布后讨论最热的"反压"，本质是把应力摊匀：一块激光微孔金属支撑板垫在屏幕下面，把"一条线的硬支撑"换成"一片点的软支撑"。这笔账好算：一条 0.5 毫米宽的支撑线，换成一百多个 0.05 毫米的支撑点，单点载荷降一个量级，胶层蠕变慢了，折痕自然长得慢。

液态金属铰链是同一路数的另一头。行业报道口径，强度是钛合金的 2.5 倍、良率约 65%；按强度平方除以两倍弹性模量算弹性储能，同样体积能存约 7 倍的弹性能，弹簧做得更小更狠，代价是良品成本乘 1.5 倍。一个调力矩曲线，一个摊应力分布，两家从两头解同一道题，供应链共用，路线迟早合流。

五、这门生意挑供应商，挑的就是"会算"

大厂审供应商，问的从来不是你有什么设备，是曲线谁算、应力谁验、公差谁分。

中信证券测算，苹果折叠屏带来的支撑件市场约 18 到 27 亿元，UTG 玻璃约 155 亿元。一台折叠屏的铰链有两百个上下的精密零件：MIM 粉末冶金件、冲压件、蚀刻件、轴承，全是中小厂能接的活。门槛也摆在明面上，苹果自己都卡在可靠性验证上，那三问背后要的就是仿真报告。

而且这套算法不吃行业。笔记本转轴、车载升降屏、医疗设备支架、带阻尼的铰链，题目换了壳，内核还是曲线、应力、公差这三笔账。账算得清，报价单上就敢多写一行"计算分析"，这一行就是你和只会照图加工的同行之间的差价。

结尾

回到开头那个误会：折痕不是屏幕的锅。折痕看半径，手感看曲线，可靠性看公差，三笔账都在打样之前算清，才有你手里那台折了两三年还顺滑的折叠屏。

下次在店里摸到折叠屏，慢慢开合一次：哪儿紧、哪儿松、合上那一下有多"实"，手指摸到的就是那条仿真曲线，和它背后省下来的几十套模具。
