安卓首款2nm旗舰SOC官宣!天玑9600Pro:双超大核+端侧30B MoE,狠不狠?

发布时间：2026-09-20 08:24:26 最近访问：2026-09-20 08:24:27

好了兄弟们，今天这条消息可以说是信息量拉满：联发科正式公布了自家新一代旗舰——天玑9600Pro，并且主打一个关键词：安卓首款2nm旗舰SOC。别的不说，单看这四个字，就足够把今年安卓旗舰的天花板先掀起来一角。

我知道大家最关心的不是“发布会口号”，而是它到底强在哪、升级值不值、体验会不会真变好。那我就按照最影响体验的顺序，把CPU / GPU / NPU / 内存与闪存 / 影像与外围几个核心点，给你捋清楚。

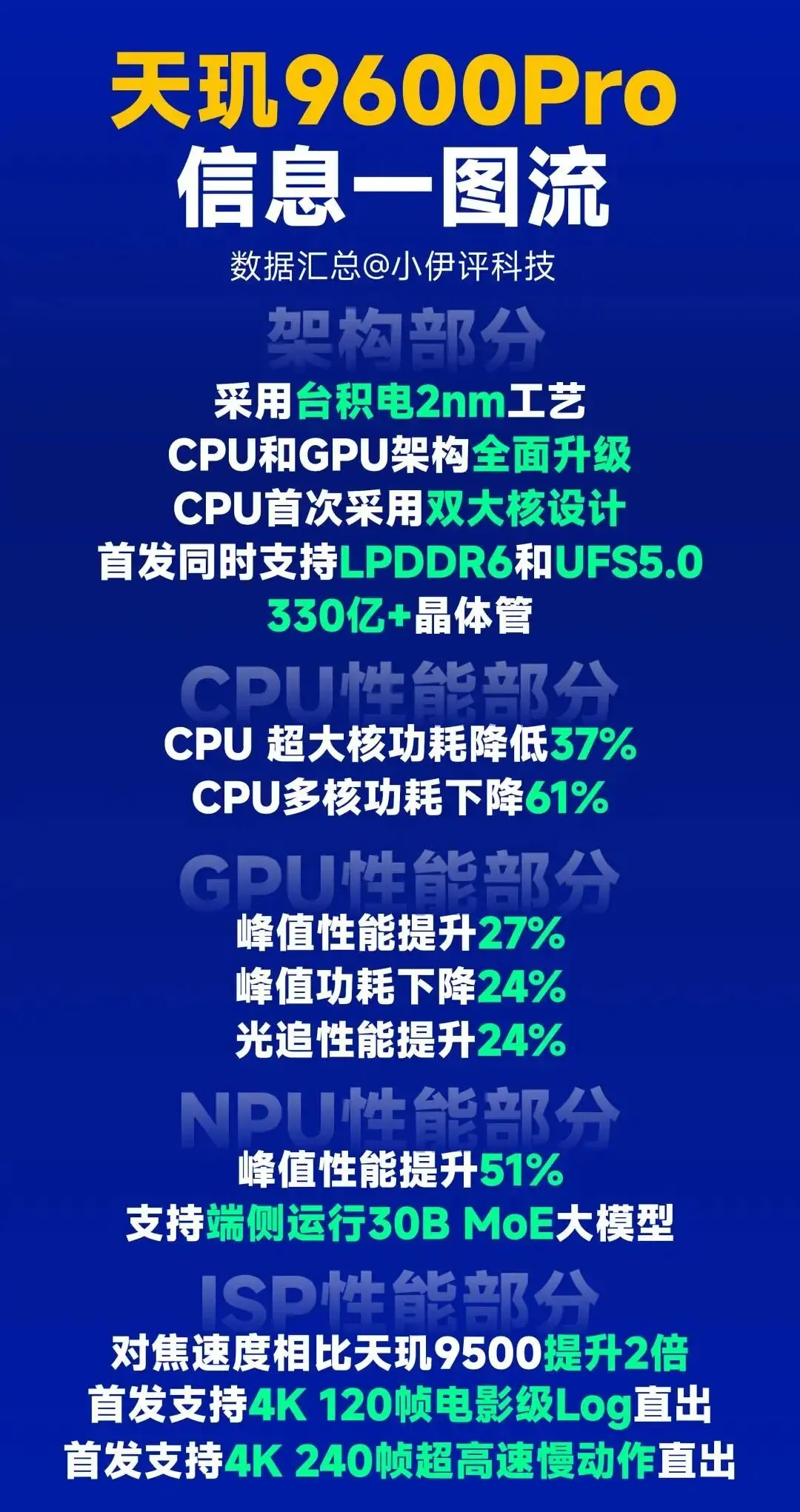

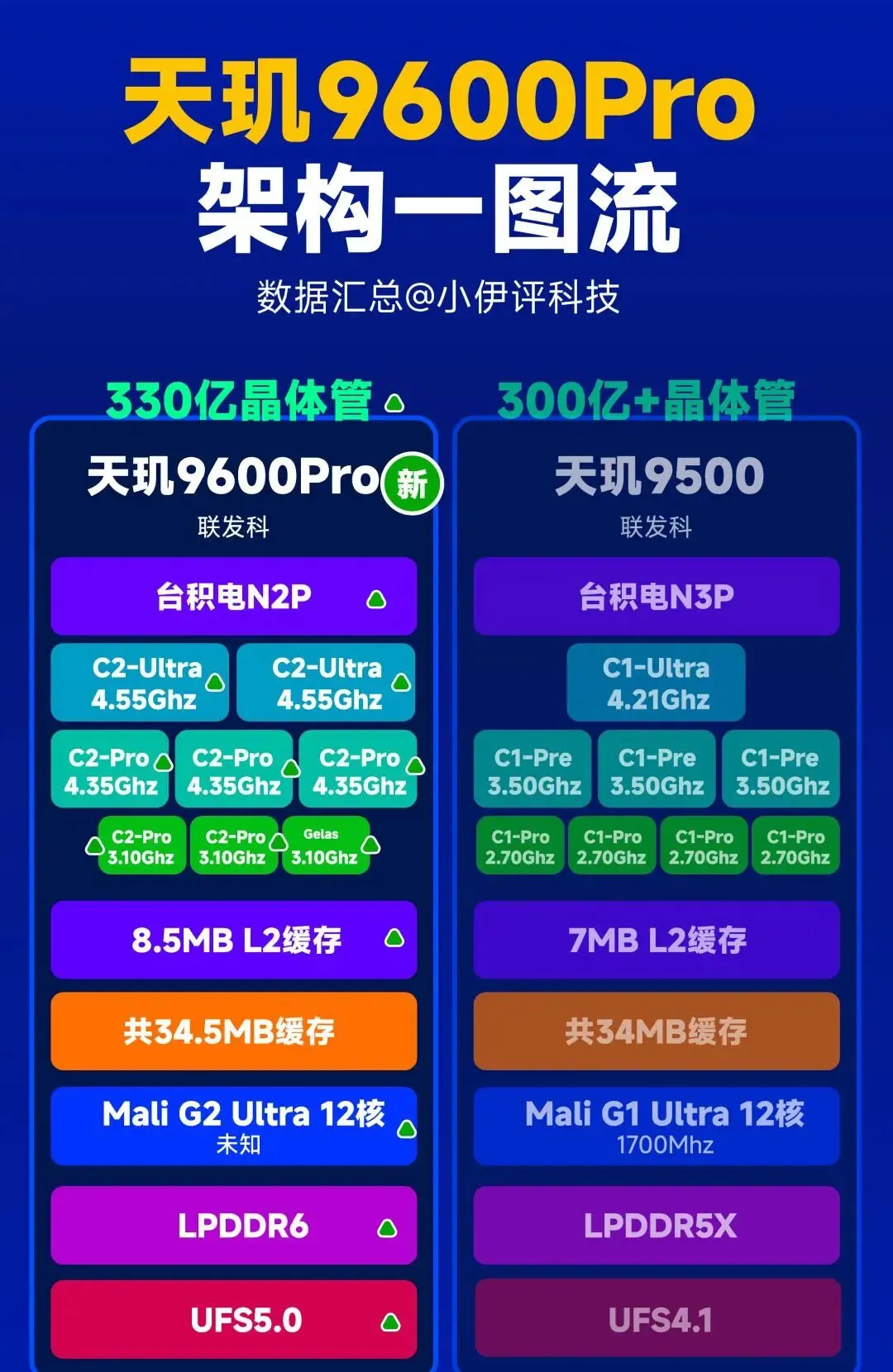

天玑9600Pro这次采用台积电2nm工艺，同时晶体管规模来到了330亿+，相比上一代大约是10%左右的提升。晶体管更多当然不等于“必然更强”，但它通常意味着两件事：

而旗舰SOC最怕什么？不是不够快，而是“快一会儿就掉”。所以这次的重点其实就落到一句话：性能提升只是表面，能效提升才是真杀招。

如果只让我从发布会内容里挑一个“最值钱”的变化，我会选：双超大核设计。

很多人会误解：双超大核是不是为了跑分？实话讲，跑分肯定会更好看，但更重要的是——在真实使用里，面对“瞬时爆发”的高负载场景（比如大型游戏团战、复杂渲染、重度多任务切换），双超大核能更从容地顶住峰值压力，体验会更“顺”。

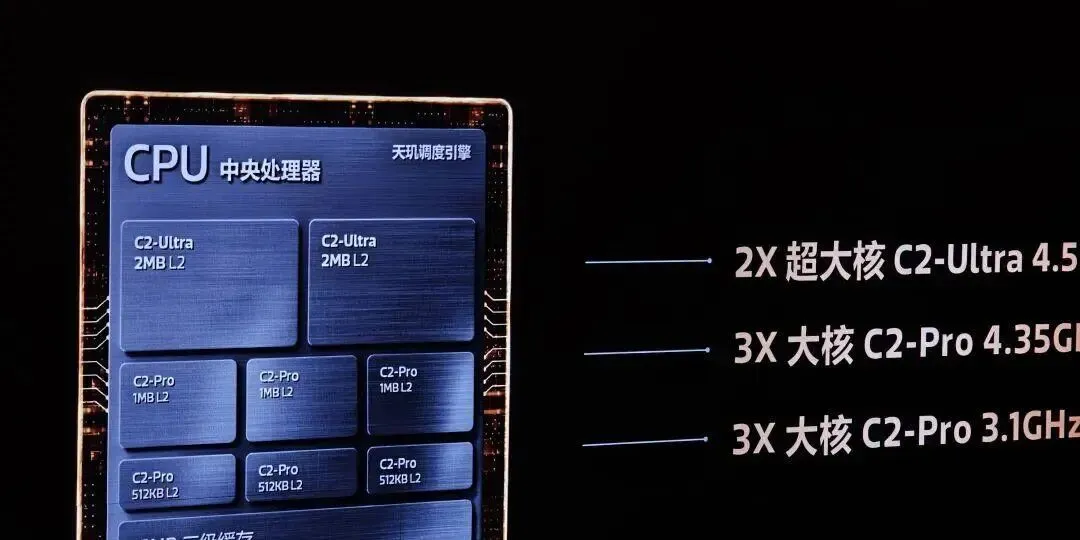

核心架构方面，这代CPU用上了ARM最新的C2 Ultra / C2 Pro系列。频率也给得相当凶：

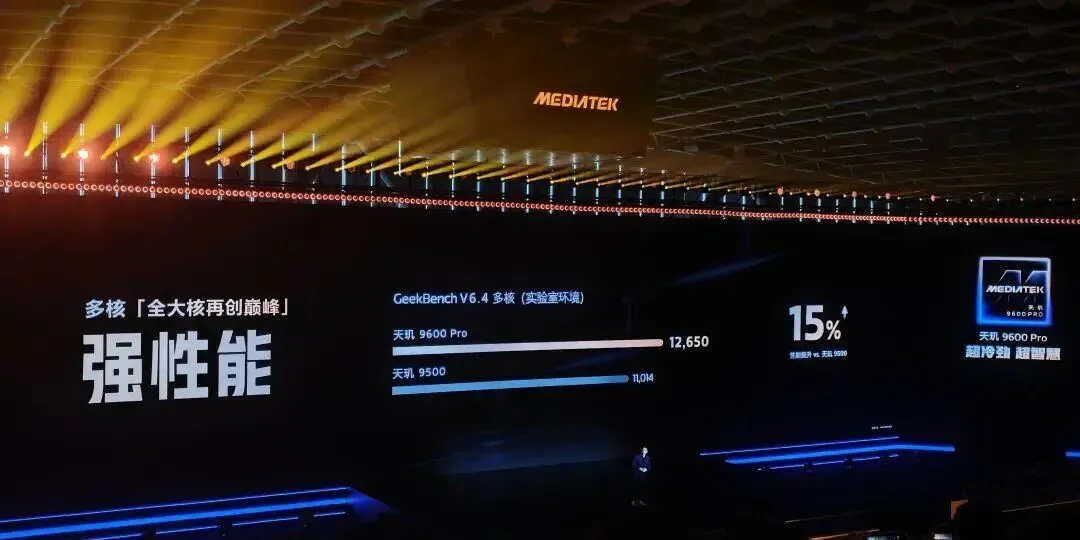

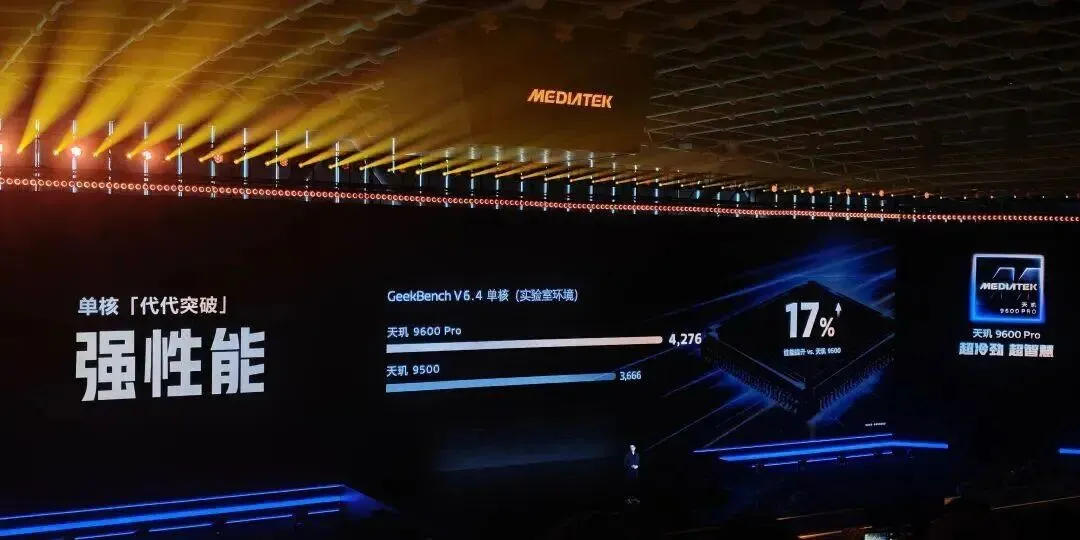

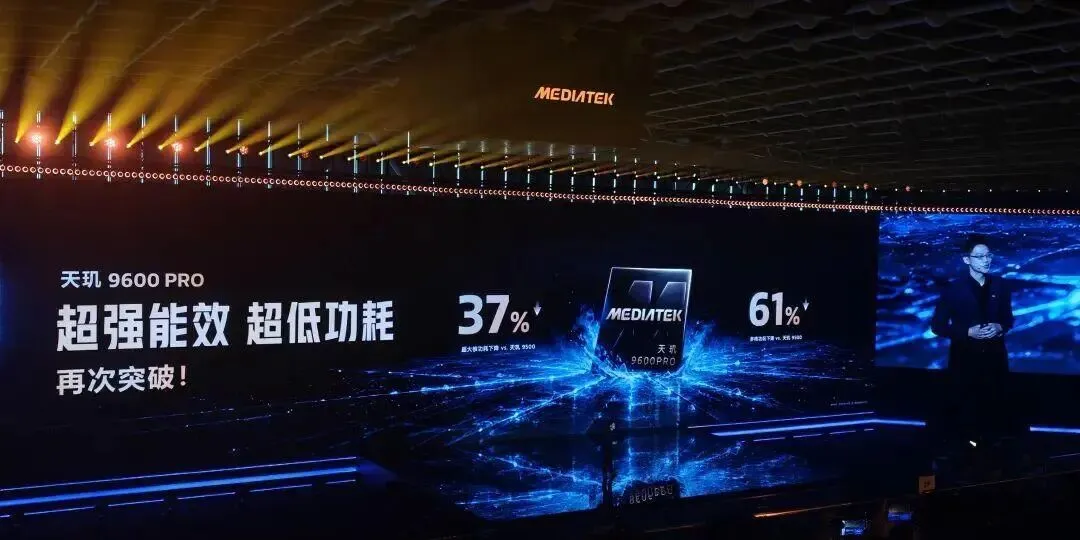

官方给出的数据是：单核性能提升 17%，多核性能提升 14%。但我更关注的是另一组数字：联发科宣称对比上一代，超大核功耗降低 37%，多核功耗下降 61%。

说真的，多核功耗下降61%这种级别的描述，已经不是“优化一点点”的范畴了——如果终端厂商调度再配合得当，发热和续航的改善会非常直观。

另外缓存也有升级，L2缓存提升约21%，这类提升可能不会被一句话讲明白，但它会在“系统响应速度”和“复杂任务吞吐”上持续给你加分。

GPU部分，天玑9600Pro采用ARM最新的G2 Ultra架构，依旧是12个计算单元。这套思路很明显：不追求夸张堆料，而是用新架构把效率抬上去。

发布会口径给到的数据包括：

这里我建议你别只盯“性能+18%”，真正影响游戏体验的往往是： 同样画质下帧率更稳、同样帧率下机身温度更低。能效上来了，厂商敢给更激进的画质策略，用户才敢长时间玩。

接下来是重头戏：NPU。官方说法是：天玑9600Pro的NPU性能相较上代提升了51%。但性能提升只是第一层，更关键的是它强调了一个能力：支持端侧运行30B体量的MoE模型。

这句话翻译成人话就是：你的一部分AI能力可以不联网在手机上完成推理与输出。

这会带来两种直接价值：

未来手机AI体验的差距，很可能就体现在“端侧能做多少、做得多快、做得多省电”。从这个角度看，9600Pro这代的战略意味非常强。

最后讲讲外围支持。天玑9600Pro这次直接把“平台级升级”端出来了：同时支持LPDDR6和UFS5.0。

这组合的意义很简单：内存带宽与存储吞吐上限都被抬高，才能配合更强的CPU/GPU/NPU，把“计算能力”转化成“应用体验”。

当然现实也很骨感：考虑到成本与供货，首批旗舰未必都会上满血的LPDDR6+UFS5.0。但支持摆在这里，就代表这颗芯片的生命周期与上限更高，厂商后续也能做更激进的产品分层。

总结一下，天玑9600Pro这次的逻辑很清晰：

所以问题来了：当安卓旗舰进入2nm时代，你更期待它带来更高帧率，还是更低发热？或者你更看重端侧AI的真正落地？
