AFM:n值特异性纳米晶模板实现相纯2D/3D钙钛矿异质结,用于高效稳定太阳能电池

调控2D/3D钙钛矿中的相纯度，对于平衡电荷传输和长期稳定性至关重要。

文章亮点：

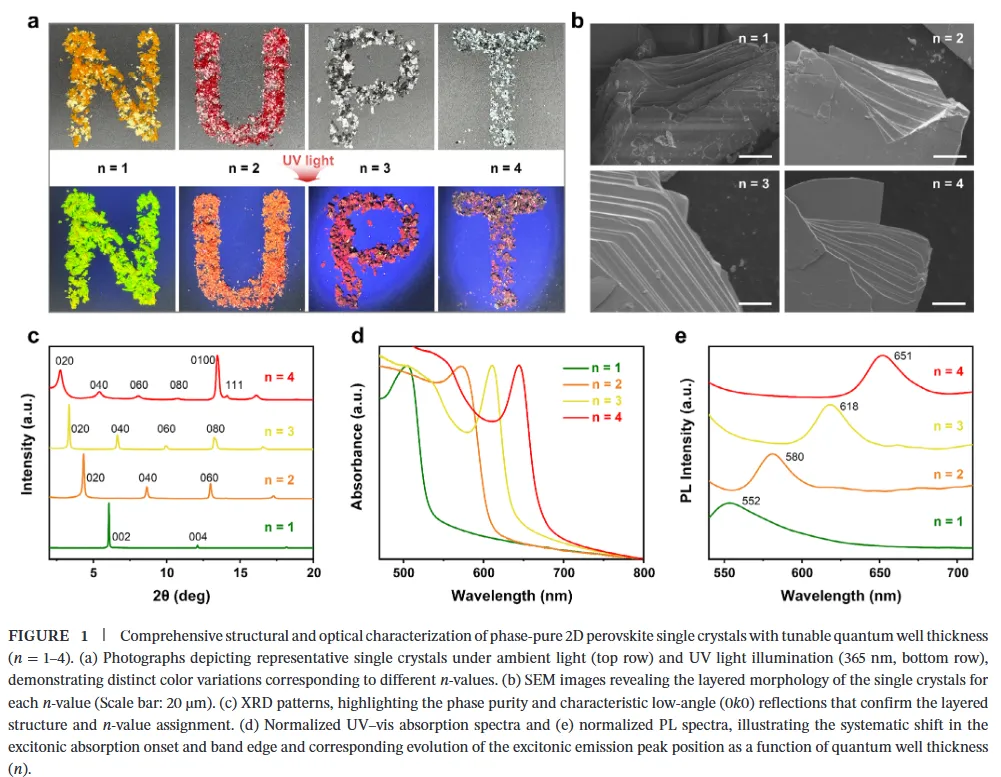

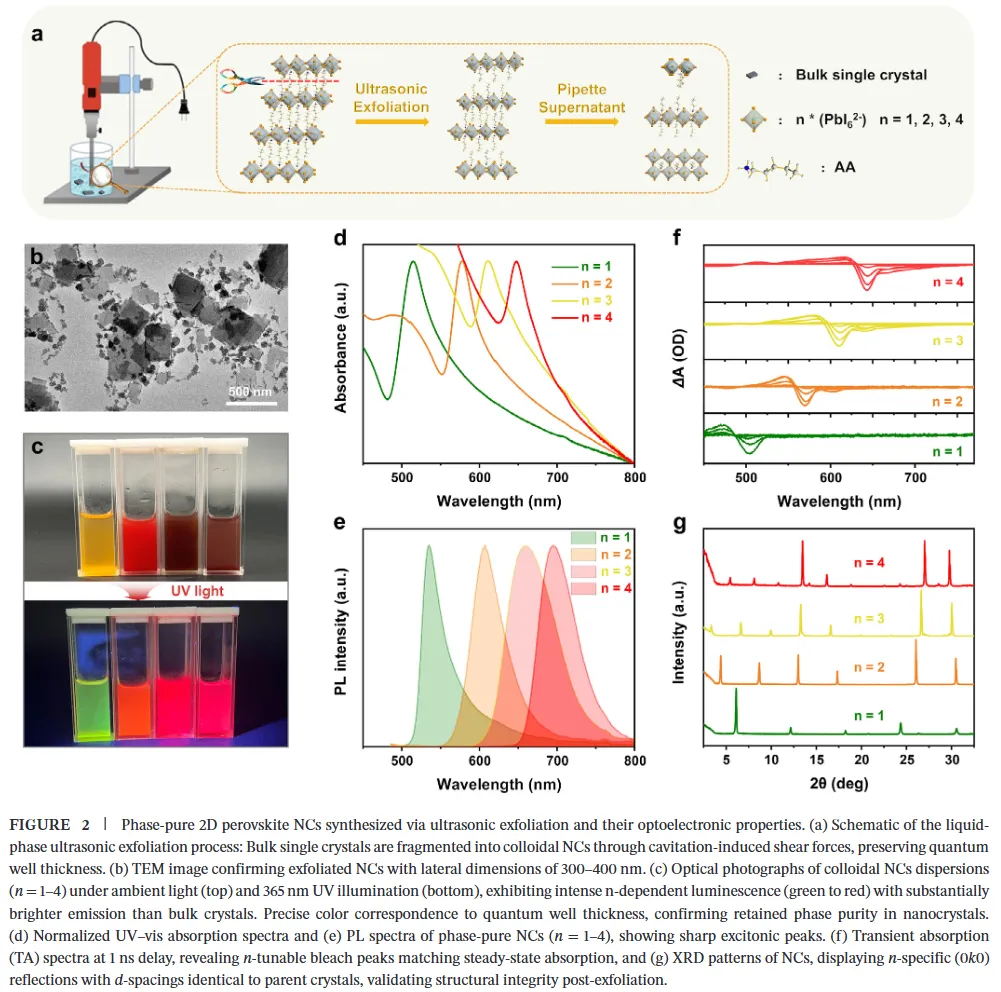

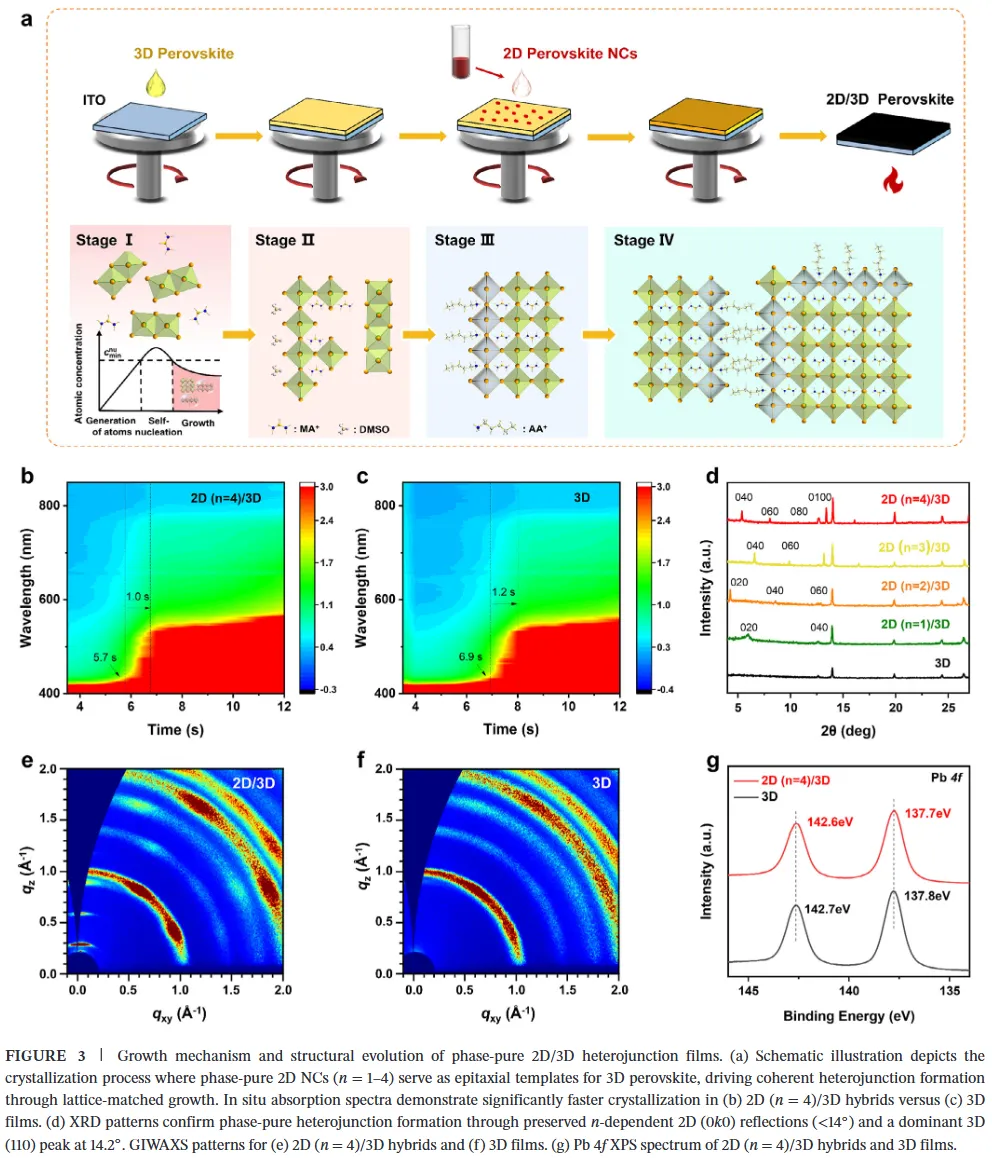

1. n值特异性纳米晶模板构建相纯2D/3D异质结通过液相超声剥离相纯2D钙钛矿单晶（n = 1–4）制备胶体纳米晶，并将其作为反溶剂添加剂模板，引导3D钙钛矿晶格匹配外延生长。2D（n = 4）与3D（200）面晶格失配仅0.63%，形成连贯界面，避免了传统方法中多n值混合相问题。

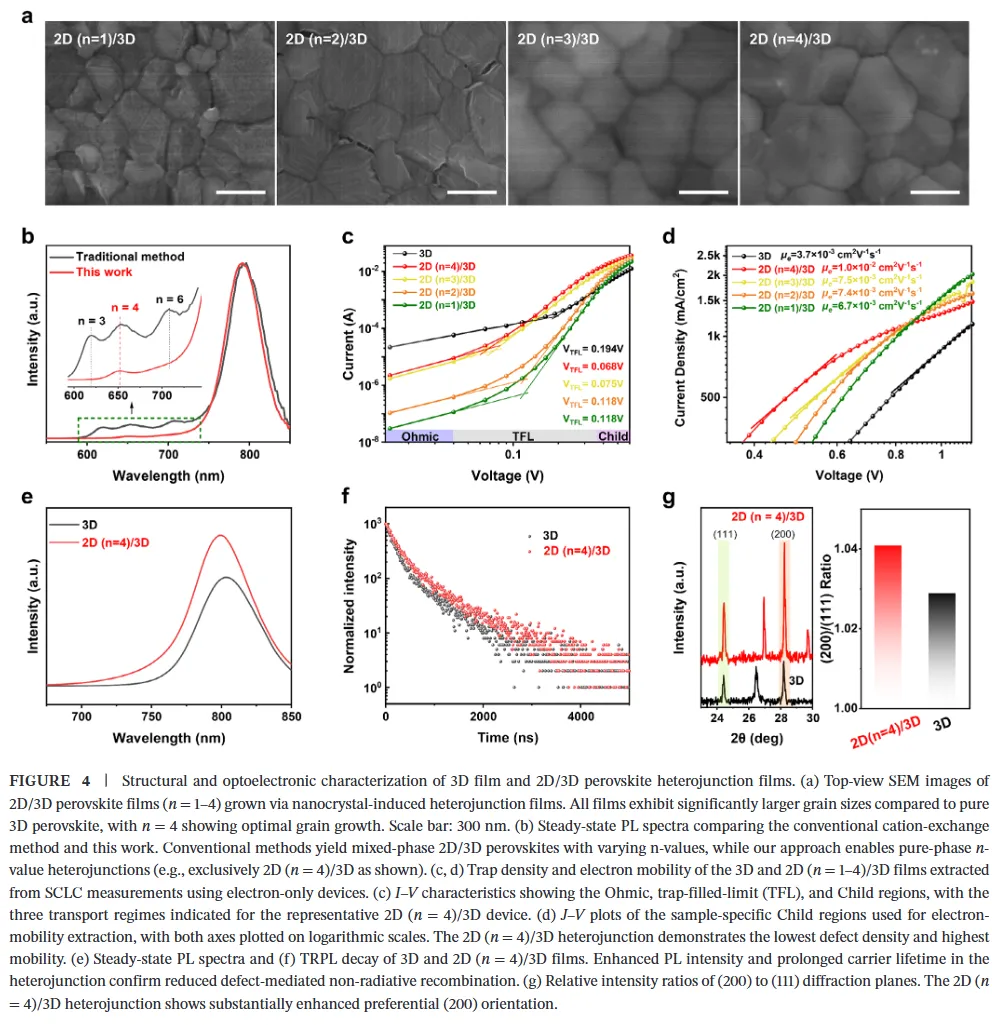

2. 结晶动力学优化，缺陷降低、迁移率提升纳米晶模板提供异质成核位点，使2D（n = 4）/3D薄膜成核提前约1.2 s，快速生长阶段缩短约0.2 s。陷阱密度从3D的3.44 × 10¹⁵ cm⁻³降至n = 4的1.21 × 10¹⁵ cm⁻³；电子迁移率从3.7 × 10⁻³提升至1.0 × 10⁻² cm² V⁻¹ s⁻¹，载流子寿命从477 ns延长至587 ns，非辐射复合被显著抑制。

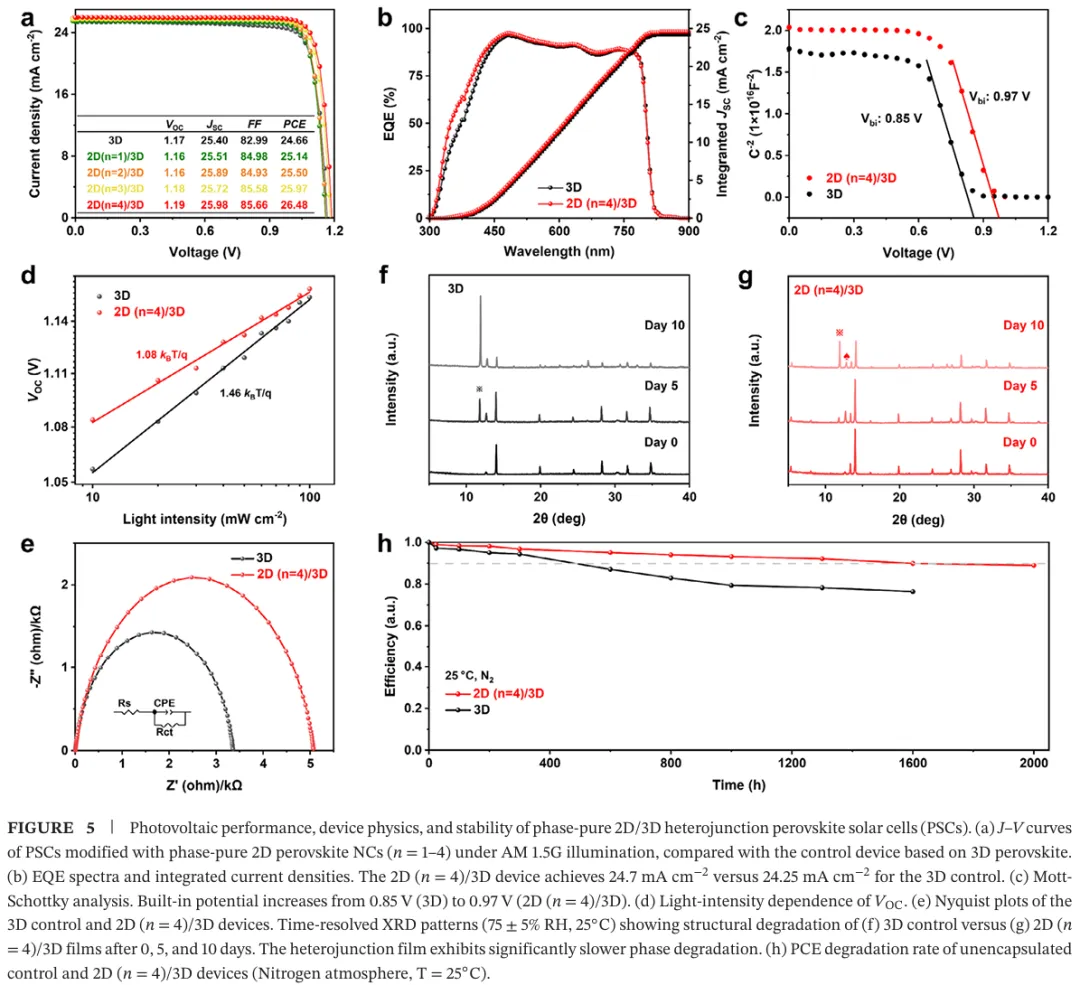

3. 效率与稳定性双突破：26.48%，T90超1600 h冠军2D（n = 4）/3D器件PCE达26.48%，V_OC为1.19 V，FF为85.66%，对照3D器件为24.66%。未封装器件T90寿命超过1600 h，对照仅约450 h；在75 ± 5% RH、25°C空气中10天仍保持结构稳定，2D n = 4相未发生转变。

K. Guo, Z. Zhang, H. Tang, et al. “ Phase-Pure 2D/3D Perovskite Heterojunctions Enabled by n-Specific Nanocrystal Templates for High-Efficiency and Stable Solar Cells.” Advanced Functional Materials (2026): e78996.

https://doi.org/10.1002/adfm.78996

学术交流QQ群

知光谷光伏器件学术QQ群：641345719

钙钛矿产教融合交流@知光谷（微信群）：需添加编辑微信

为加强科研合作，我们为海内外科研人员专门开通了钙钛矿科创合作专业科研交流微信群。加微信群方式：添加编辑微信pvalley2024，备注：姓名-单位-研究方向（无备注请恕不通过），由编辑审核后邀请入群。
