AUTOCAD如何输出高分辨率的高清PDF文件,让PDF也能看清图纸.

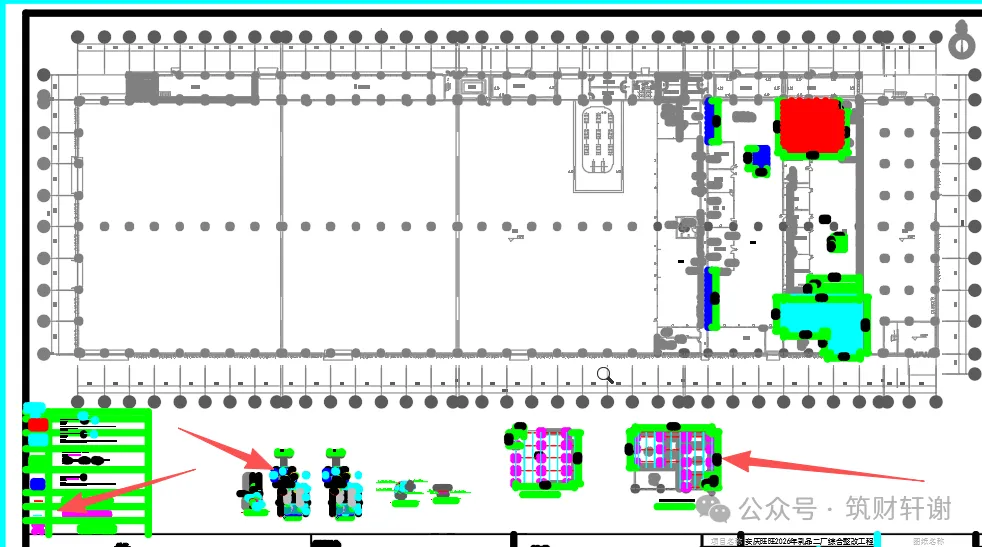

建筑行业离不开各种图纸，看图纸是企业相关管理岗位必须技能。很多老板都喜欢在电脑上看图，但遇上电脑未安装AUTOCAD或CAD看图较麻烦，那相关部门就有必要先将CAD格式转换为PDF供领导审阅。可有的图纸非常大，输出PDF效果不好。比如下图，放大前是灰蒙蒙、模模糊糊，放大后，很多区域无法正常显示，是一个个黑灰色或彩色色块。

那该如何解决和调整呢？

AutoCAD输出的PDF图像通常是矢量格式。在AutoCAD中确保转PDF后分辨率不变，关键在于正确设置打印参数，避免图像被压缩或缩放。以下是核心操作要点：

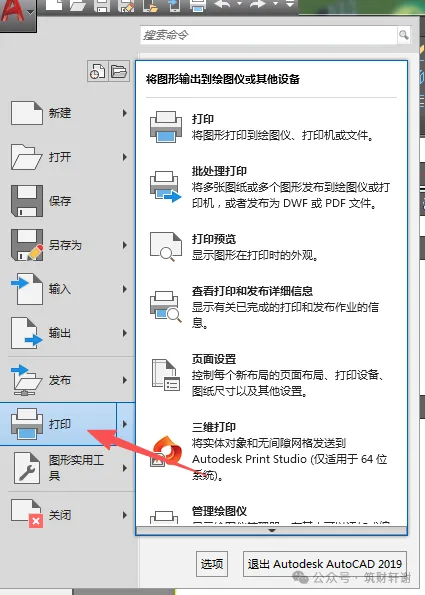

1、 使用正确的PDF打印机

选择AutoCAD内置的DWG To PDF.pc3 或AutoCAD PDF (高质量打印).pc3 驱动，避免使用系统自带的“Microsoft Print to PDF”，它会将矢量图形栅格化，导致放大后出现像素化。

2、设置高分辨率输出

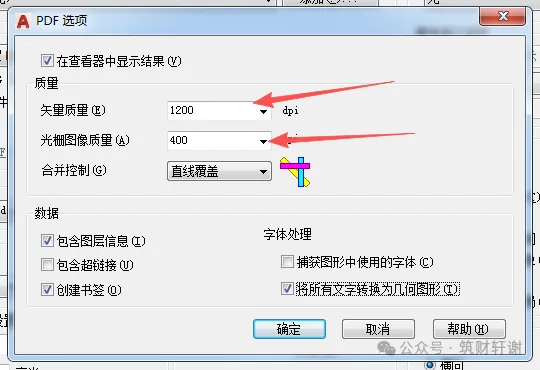

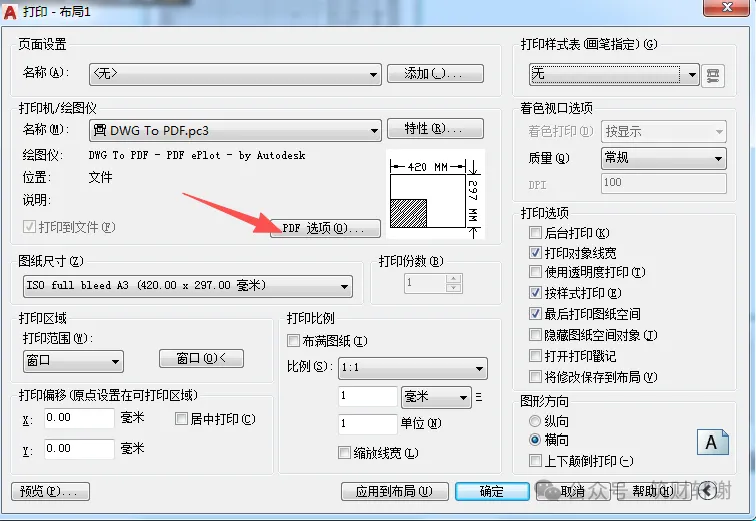

PDF的清晰度取决于矢量质量和光栅图像质量的DPI设置。若使用默认或低质量预设（如“常规文档”），矢量线条和嵌入图像会显得模糊。建议将矢量质量设为1200 DPI，光栅图像质量设为300–400 DPI，以平衡清晰度与文件大小。在打印对话框中点击“PDF选项”，将矢量质量和光栅图像质量的DPI调高，确保线条和图像边缘清晰锐利。

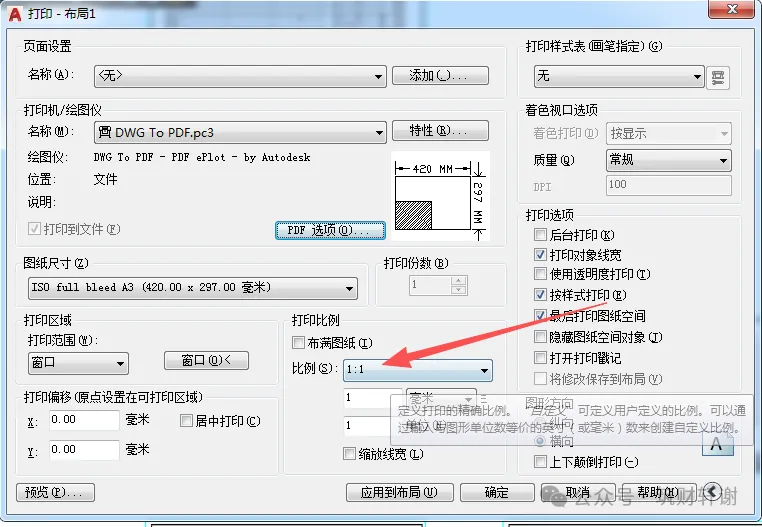

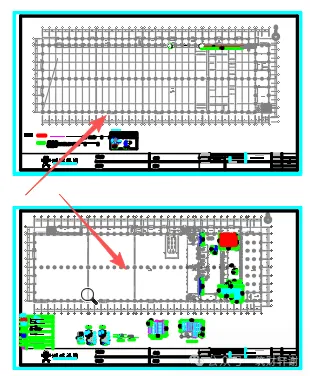

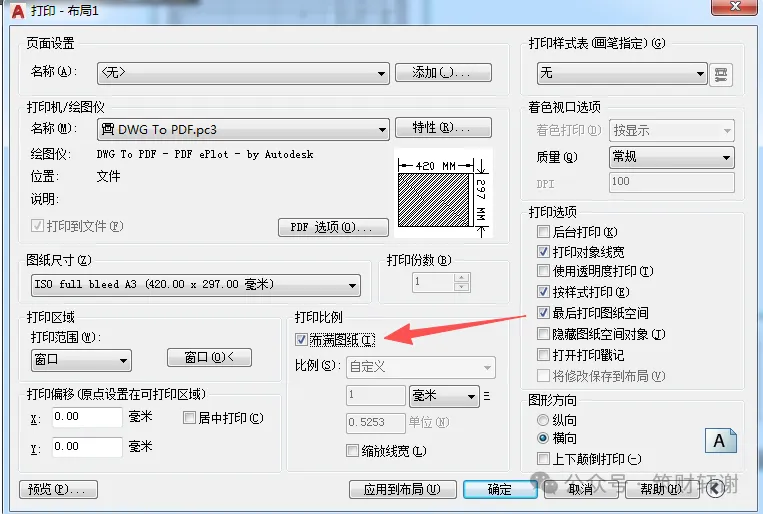

取消勾选“布满图纸”，设置打印比例为1:1，并选择与实际图框一致的纸张尺寸，防止自动缩放造成模糊或尺寸偏差。当然，如果对比两种设置后效果区别不大，则勾选“布满图纸”即可，因为版面上看是布满整个图纸的，观感更好。

或者：

4、优化打印样式

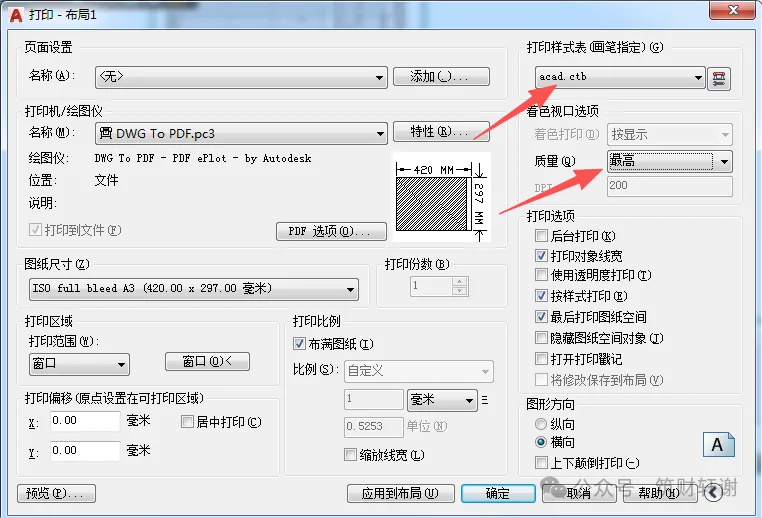

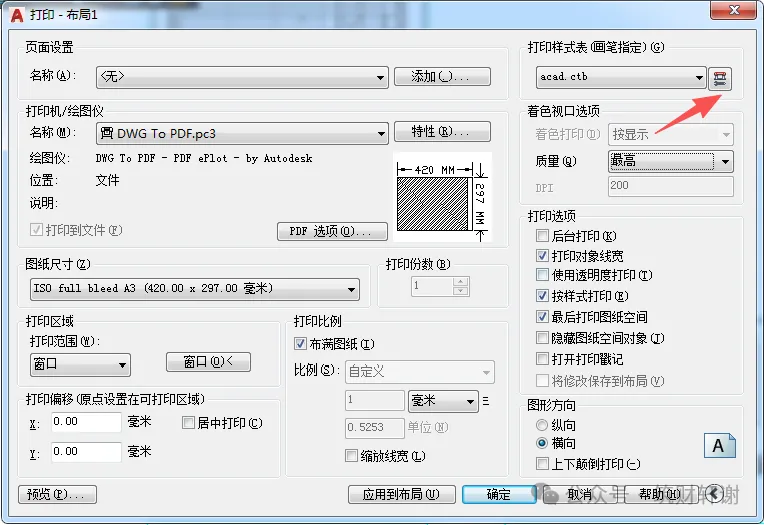

1）使用monochrome.ctb 或acad.ctb 打印样式表，确保线宽和颜色正确映射。点击右下角向右箭头显示隐藏菜单，打印表样式选择”acad.ctb“，打印质量选择”最高“。

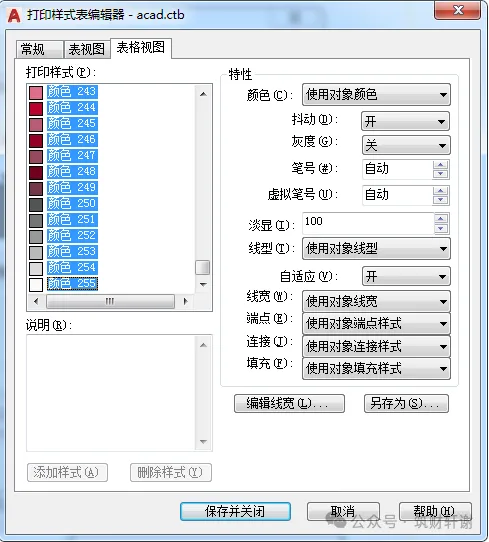

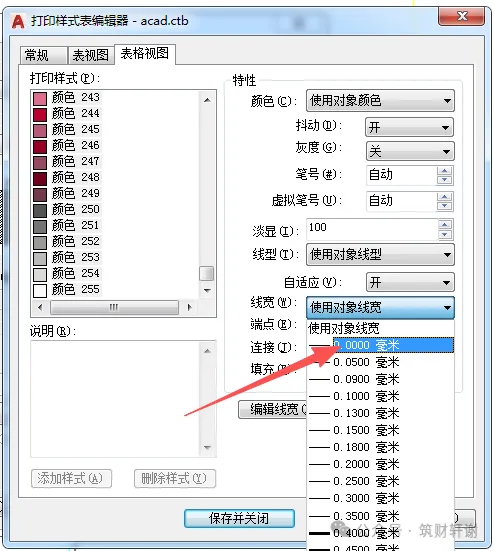

2）打开打印机样表配置按钮，在表格视图中选择所有颜色（先选中第一个颜色，在最后一个颜色按shift键进行全选），然后线宽中选择0.00毫米，保存并关闭。

5. 检查图形精度设置

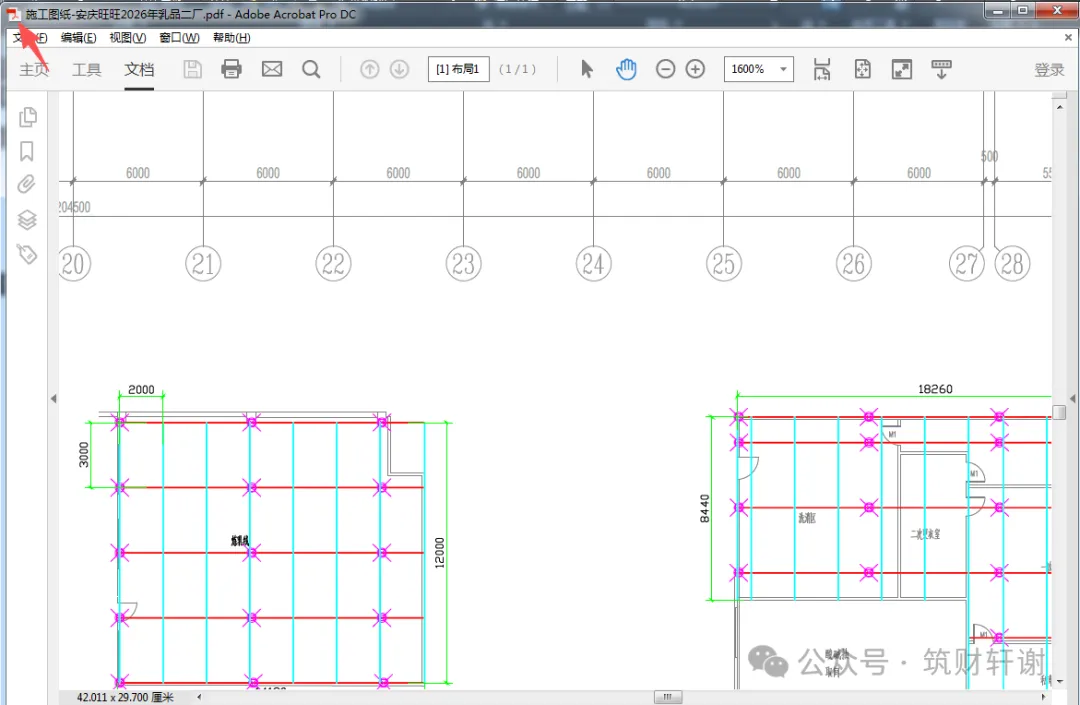

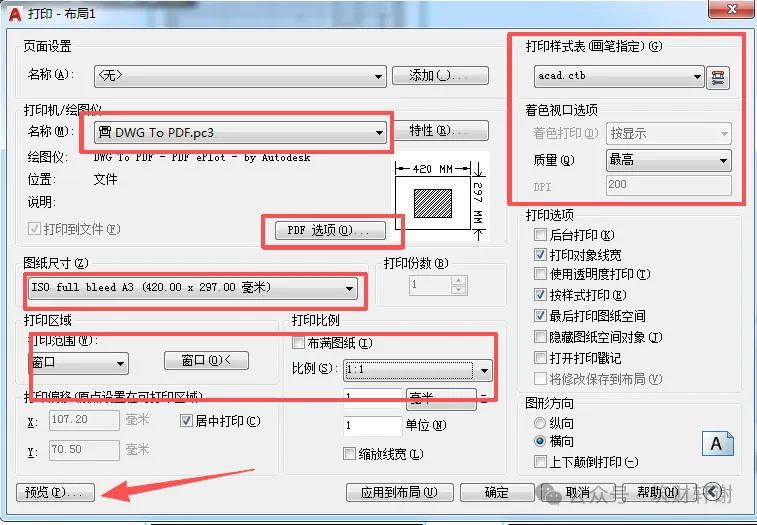

完成设置后，通过“预览”功能检查效果，如果觉得分辩率小了，可以再调大，比如刚才设置的是1200，还可调到2400或更高，确认无误再输出PDF。这样可确保PDF文件保持原始图形的清晰度，实现真正意义上的“分辨率不变”。
