Revit软件实用技巧:图元不可见的6类常见问题及解决方法

Revit中视图本质是观察图元的“视角”，图元不可见并非不存在，而是视角设置问题导致的显示异常。以下从纵向视图范围与平面视图设置两大维度，拆解所有可能的解决路径。

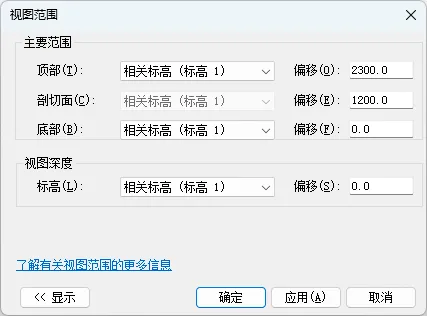

纵向视图范围：三维图元的高度显示逻辑

Revit作为三维建模软件，平面视图的可见性核心依赖视图范围属性（位于视图属性栏），包含6个核心属性、8项设置，直接决定图元的纵向显示范围： - 主要范围：与本级标高关联的核心显示区域，是视图可见性的基础； - 视图深度：主要范围底部以下的区域，用于显示标高以下的构件； - 主要范围内部细分：顶剪裁平面（视图最顶部）、剖切面（确定剖面显示高度）、底剪裁平面（视图最底部）。

剖切面默认关联楼层标高，是判断剖面类构件显示的关键参考。

平面视图设置：6类常见不可见问题及解决方法

平面视图的显示规则更复杂，以下逐一梳理高频问题及对应操作：

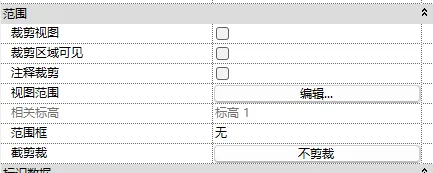

裁剪视图

检查视图是否启用裁剪功能：裁剪视图是二维范围框，仅范围内构件可见；二维标注的主体被隐藏时，对应二维构件会自动隐藏。

三维视图的裁剪区域同样遵循二维范围逻辑，需同步确认。

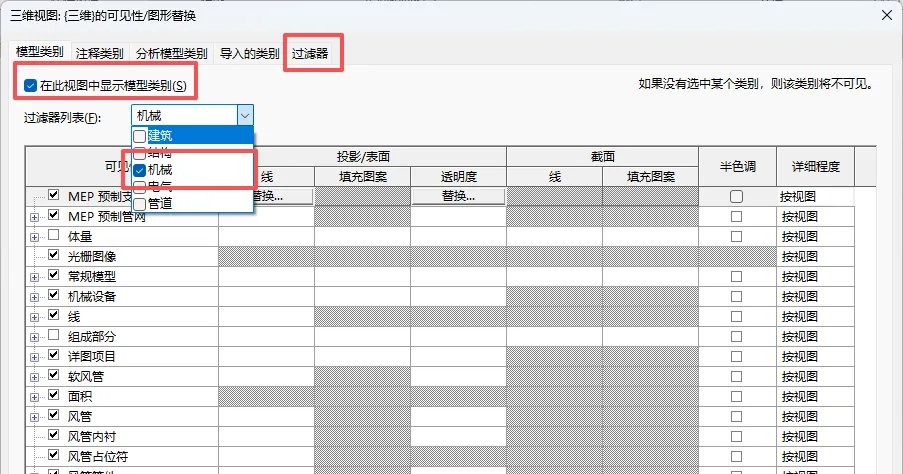

VV可见性设置

操作步骤： 1. 勾选“在此视图中显示模型类别”； 2. 在过滤器列表中，勾选所需专业及族类别； 3. 确认过滤器已设置并勾选对应选项。

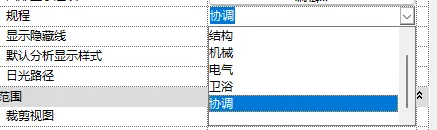

规程设置

调整视图属性栏的规程：若无特殊要求，优先选择“协调”规程。注意：仅结构规程会隐藏非结构属性墙体，其他图元在任意规程下仅显示方式变动，不会被隐藏。

永久/临时隐藏图元

• 临时隐藏：快捷键HH（隐藏）、HR（显示），绘制模型时常用；
• 永久隐藏：通过软件下方“小灯泡”图标（显示隐藏的图元）设置，隐藏图元以绿色样式显示，点击“取消隐藏图元”即可恢复。需在视图控制栏确认是否存在隐藏状态。

阶段化过滤器

每个视图可显示不同阶段的图元，阶段状态分为： - 新建：当前视图阶段创建的图元； - 现有：早期阶段创建且延续到当前阶段的图元； - 已拆除：早期阶段创建且当前阶段已拆除的图元； - 临时：当前阶段创建且已拆除的图元。

若需显示全部阶段构件，需将阶段化过滤器设置为“全部显示”。

视图详细程度

族制作时可能设置部分构件在特定详细程度下不显示，例如粗略模式不显示精细构件。若视图设置为粗略模式，对应族会不可见，需调整视图详细程度为中等/精细。
