让龙虾(openclaw)解析自己的整体架构

当前时间： 1970-01-01 08:00:00 分类：办公文件 评论(0)
让龙虾(openclaw)解析自己的整体架构

让龙虾自己解析自己的架构，输出风格不太一致，是我故意做的尝试！😄

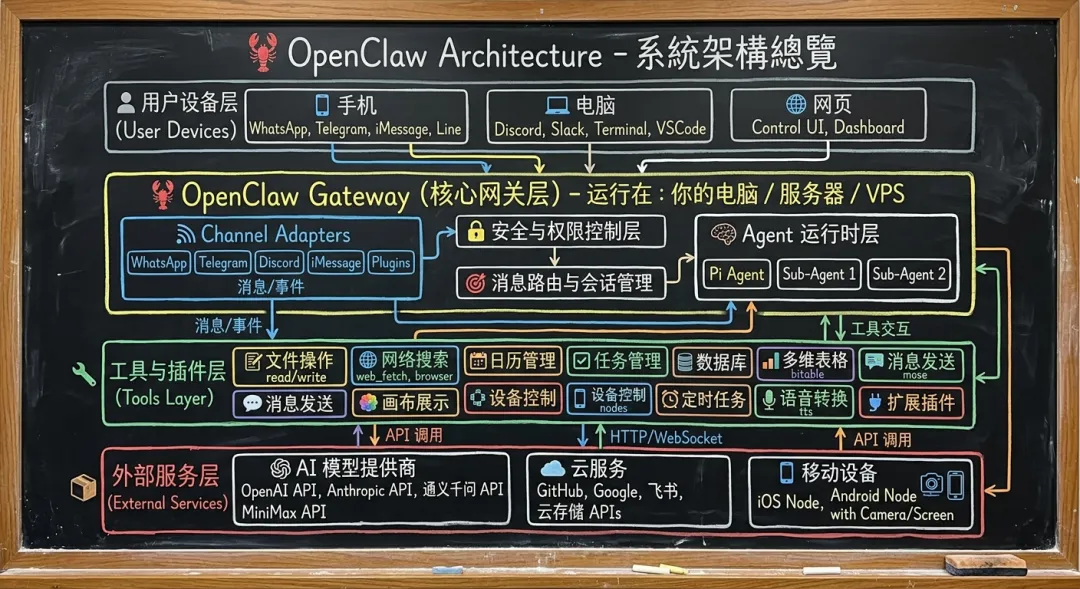

1.整体架构图

这张图展示了 OpenClaw 系统的完整四层架构，从用户设备到外部服务的全链路设计。

第一层：用户设备层 (User Devices)

第二层：OpenClaw Gateway (核心网关层)

第三层：工具与插件层 (Tools Layer)

第四层：外部服务层 (External Services)

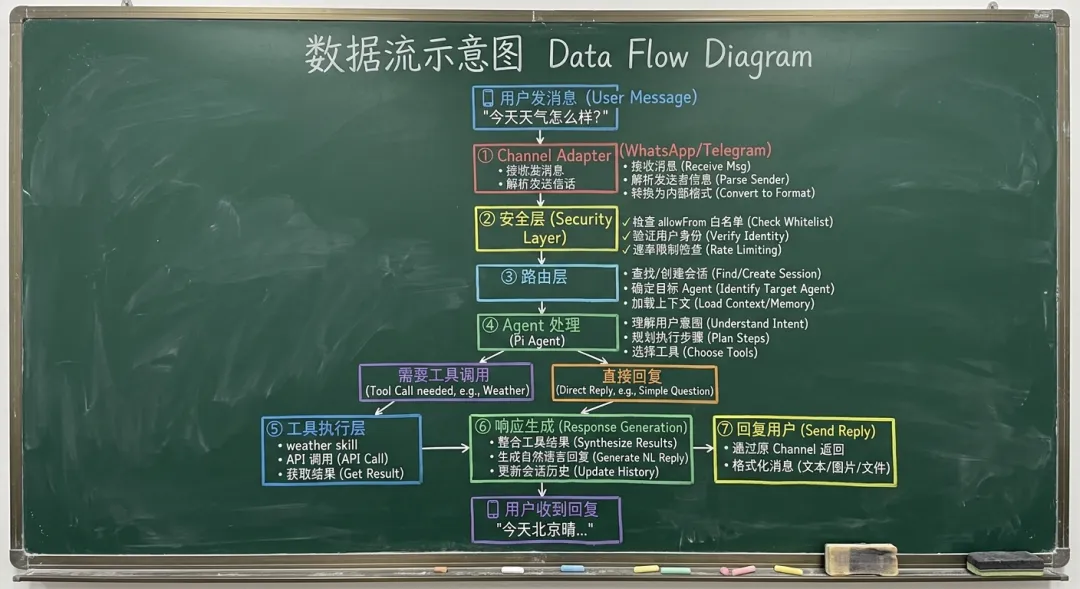

2.数据流示意图

这张图展示了用户消息从发送到接收回复的完整 7 步处理流程。

流程特点

  • 闭环设计：消息从来路来，回原路去
  • 安全前置：先验证后处理
  • 灵活路由：支持直接回复和工具调用两种路径
  • 上下文感知：每步都可访问会话历史

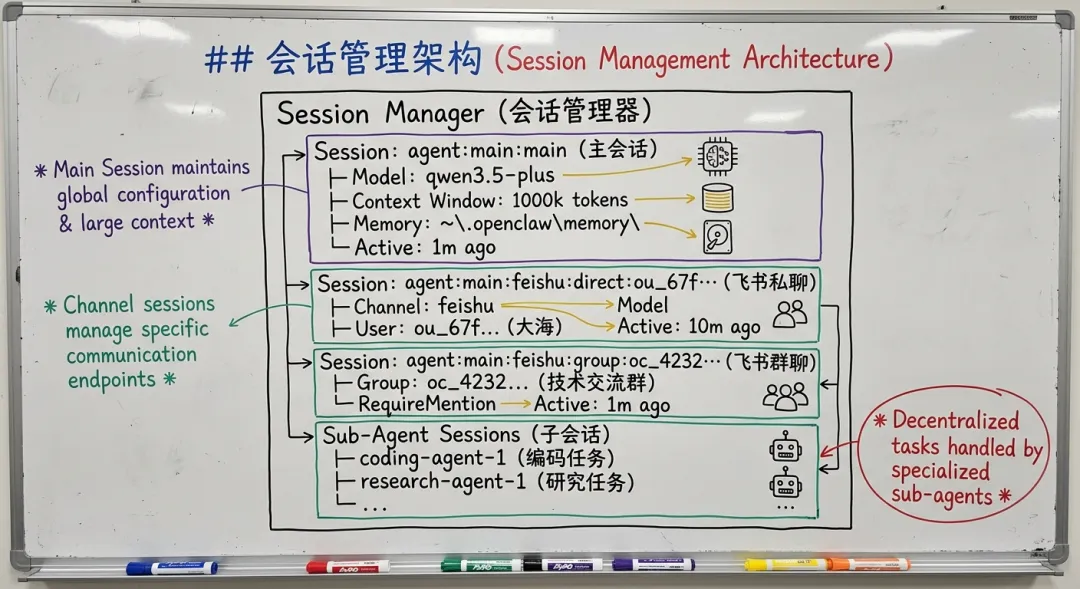

3.会话管理架构

这张图展示了 OpenClaw 的会话管理器如何组织和管理不同类型的会话。

会话类型详解

1. 主会话 (Main Session)

    2. 飞书私聊会话

    3. 飞书群聊会话

    4. 子会话 (Sub-Agent Sessions)

    4.配置文件结构

    这张图展示了 OpenClaw 的文件系统组织和配置文件层级。

    根目录：~/.openclaw/

    1. 主配置文件：openclaw.json

    2. Agent 工作目录：agents/

    3. 记忆文件：memory/

    4. 归档文件：archive/

    5. 技能插件：skills/

    6. 日志文件：logs/

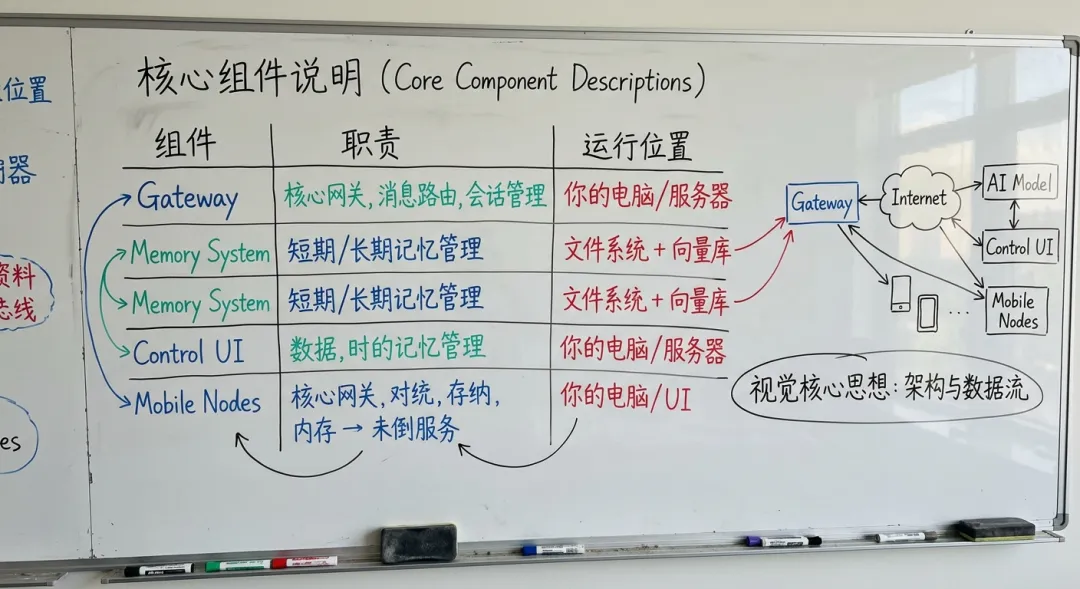

    5.核心组件说明

    组件职责表

    组件

    职责

    运行位置

    Gateway

    核心网关，消息路由，会话管理

    你的电脑/服务器

    Channel Adapters

    各平台消息收发适配

    Gateway 内部

    Agent Runtime

    AI 智能体执行环境

    Gateway 内部

    Session Manager

    会话状态管理

    内存 + 文件系统

    Tool Executor

    工具调用执行

    Gateway 内部

    Memory System

    短期/长期记忆管理

    文件系统 + 向量库

    Control UI

    Web 管理界面

    浏览器访问

    Mobile Nodes

    移动设备代理

    iOS/Android App

    6.典型部署场景

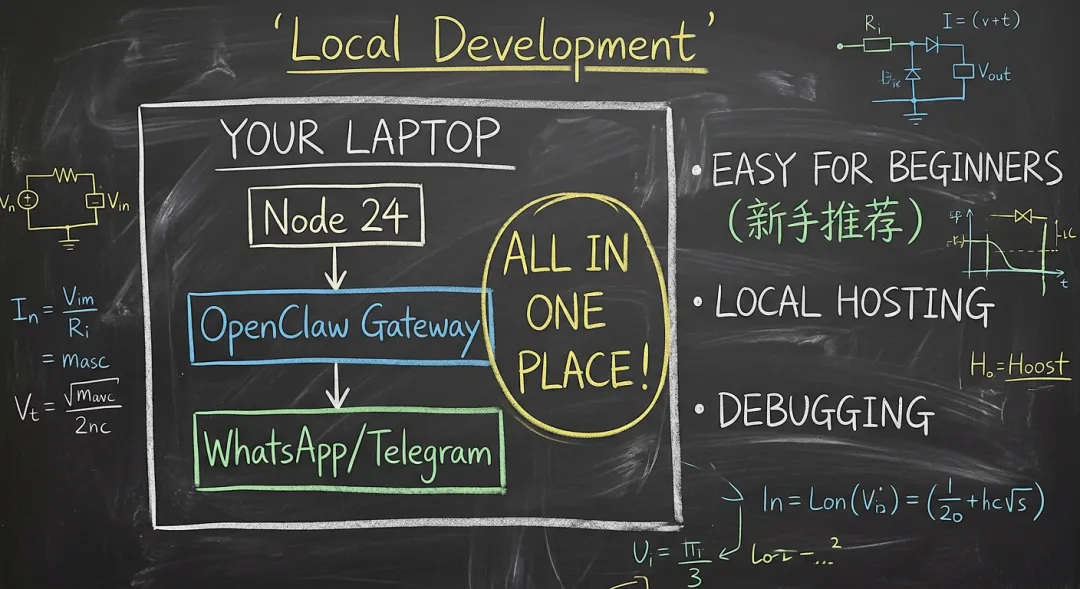

    场景 1: 本地开发 (推荐新手)

    适用场景：

    • 个人开发者
    • 学习和测试
    • 小规模使用

    优点：

    • ✅ 部署简单（npm install -g openclaw）
    • ✅ 零成本（使用现有电脑）
    • ✅ 数据完全本地
    • ✅ 调试方便

    缺点：

    • ❌ 依赖电脑常开
    • ❌ 性能受限于个人设备

    推荐配置：

    • CPU: 4 核
    • RAM: 8GB
    • 网络：稳定宽带

    场景 2: VPS 服务器部署

    适用场景：

    • 生产环境
    • 多用户共享
    • 需要 24/7 在线

    优点：

    • ✅ 24 小时在线
    • ✅ 公网 IP，易于访问
    • ✅ 性能可扩展
    • ✅ 专业运维

    缺点：

    • ❌ 需要服务器成本（$5-20/月）
    • ❌ 需要运维知识
    • ❌ 数据在第三方服务器

    推荐配置：

    • 云服务：AWS/Azure/阿里云/腾讯云
    • CPU: 2-4 核
    • RAM: 4-8GB
    • Docker 容器化部署

    场景 3: 混合部署 (安全最佳实践)

    适用场景：

    • 企业部署
    • 高安全要求
    • 敏感数据保护

    优点：

    • ✅ 最高安全性（内网隔离）
    • ✅ 反向代理提供额外保护
    • ✅ 可配置 WAF、限流等
    • ✅ 数据完全可控

    缺点：

    • ❌ 部署复杂
    • ❌ 需要网络设备
    • ❌ 维护成本高

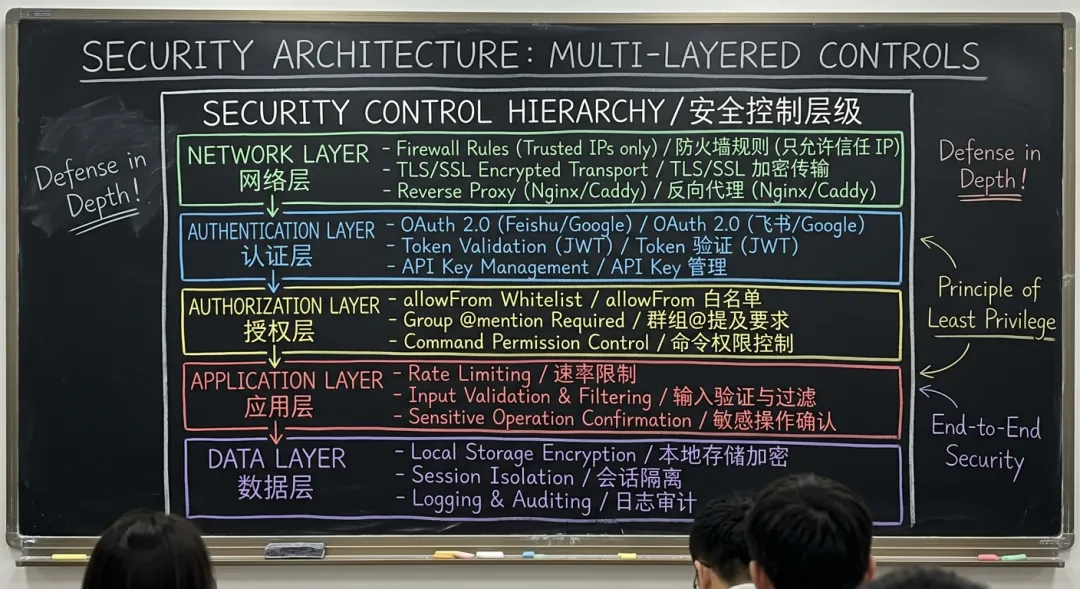

    7.安全架构

    展示 OpenClaw 的五层安全控制体系。

    • Layer 1: 网络层

    • Layer 2: 认证层

    • Layer 3: 授权层

    • Layer 4: 应用层

    • Layer 5: 数据层

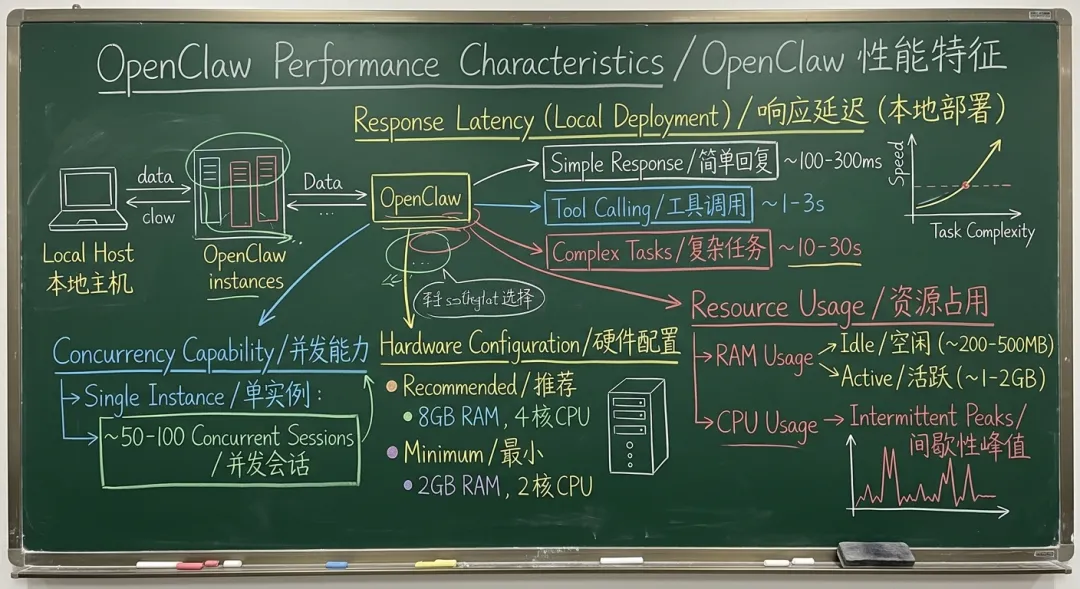

    8.性能指标

    响应延迟（本地部署）

    任务类型

    延迟

    说明

    简单回复

    ~100-300ms

    直接回复，无需工具调用

    工具调用

    ~1-3s

    调用单个工具（如查天气）

    复杂任务

    ~10-30s

    多步骤任务（如写代码 + 测试）

    影响因素：

    • 模型推理速度
    • 网络延迟（API 调用）
    • 工具执行时间

    并发能力

    指标

    值

    说明

    单实例并发

    ~50-100 会话

    取决于硬件配置

    推荐配置

    8GB RAM, 4 核 CPU

    流畅运行

    最小配置

    2GB RAM, 2 核 CPU

    基本可用

    扩展策略：

    • 垂直扩展：升级 CPU/RAM
    • 水平扩展：多实例 + 负载均衡

    资源占用

    状态

    RAM 占用

    CPU 占用

    空闲

    ~200-500MB

    <5%

    活跃

    ~1-2GB

    间歇性峰值

    优化建议：

    • 定期清理不活跃会话
    • 使用轻量级模型
    • 合理配置并发数

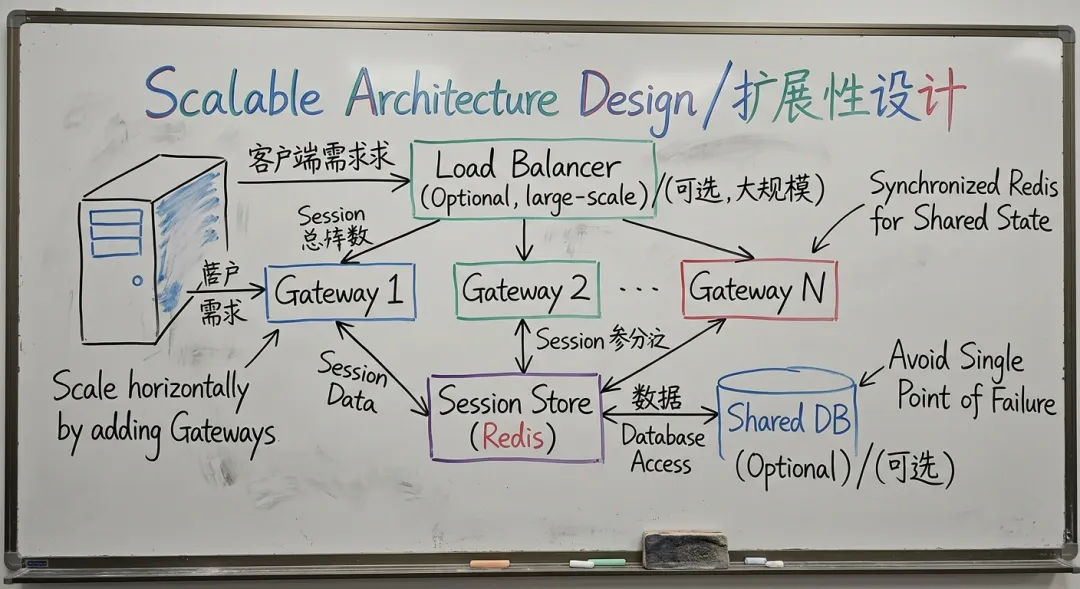

    9.扩展性设计

    展示大规模部署时的水平扩展架构。

    架构组件

    1. Load Balancer（负载均衡器）

    2. Gateway 集群

    3. Shared DB（共享数据库）

    总结

    架构设计亮点

    1. 模块化分层：四层架构，职责清晰
    2. 多渠道支持：统一适配主流通讯平台
    3. 安全优先：五层纵深防御
    4. 高性能：支持高并发，低延迟
    5. 易扩展：支持水平扩展
    6. 易部署：三种部署场景，适应不同需求

    适用场景

    • ✅ 个人助手：本地部署，零成本
    • ✅ 团队协作：VPS 部署，24/7 在线
    • ✅ 企业应用：混合部署，高安全性

    技术选型

    • 运行时：Node.js 24+
    • AI 模型：多模型支持（OpenAI/Anthropic/通义千问/MiniMax）
    • 存储：文件系统 + Redis（可选）+ 数据库（可选）
    • 部署：npm/Docker/源码
