夜雨聆风挑战：城市中心的“手术刀”式开挖
一个27米深的基坑如同在城市“心脏”进行的手术。基坑西侧距离已建成住宅仅15-30米，地下埋设有重要的城市管道。传统“试错法”在这里完全不可行——任何设计失误都可能导致周边建筑开裂、管道破裂，甚至引发更严重的安全事故。
桩锚支护是这类狭窄场地深基坑的优选方案，但其中涉及锚杆倾角、预应力大小、水平间距、锚固长度等多个关键参数。传统的经验取值往往偏于保守，既增加成本，又未必能达到最优支护效果。如何科学确定这些参数？ABAQUS有限元数值模拟提供了完美的解决方案。

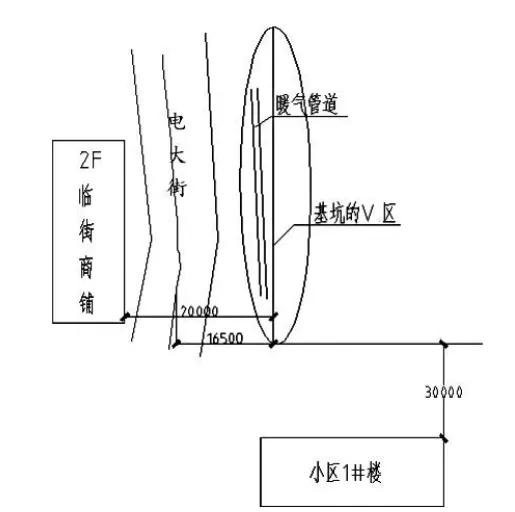

展示基坑在密集城区的具体位置，周边建筑、道路、管线的空间关系一目了然，凸显工程环境的复杂性和高风险性。
方法：构建“地层-支护”数字实验室
研究首先建立了精细的二维有限元模型。模型尺寸为100m×100m，划分了3935个平面应变单元，真实还原了现场的12种不同土层。
模型创新：
材料本构：土体采用能更好模拟土体剪切破坏的 Mohr-Coulomb塑性模型，支护桩和锚杆采用线弹性模型。
接触设置：精确模拟了桩-土之间的复杂相互作用。
生死单元技术：利用ABAQUS的“单元生死”功能，真实还原了基坑分步开挖、锚杆逐道施加的完整施工过程。

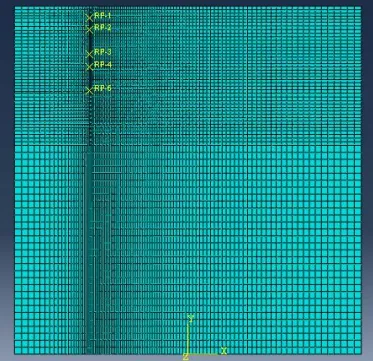

展示整个计算模型的网格划分，不同颜色代表不同土层，网格在基坑附近及支护结构处进行了加密，体现模型的精细程度。
验证先行：模拟结果首先与初步设计方案进行对比。结果显示，模拟预测的基坑侧壁最大水平位移为32.04mm，地表最大沉降为14.05mm，坑底最大隆起为31.41mm。所有值均远小于规范限值，且分布规律合理，证明了数值模型和初步设计方案的可靠性。

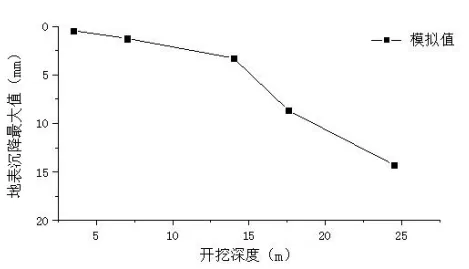

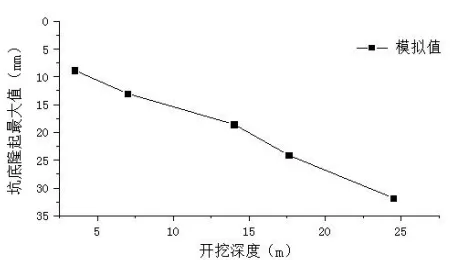

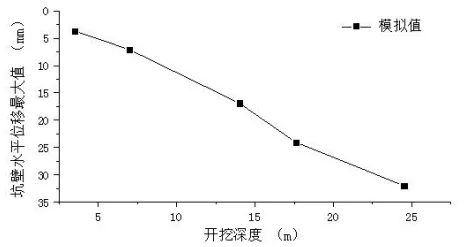

三张曲线图分别展示初始设计下，基坑侧壁水平位移、地表沉降和坑底隆起随基坑深度的变化曲线，为后续优化提供基准。
核心优化一：锚杆倾角——25°的“黄金角度”
传统设计采用15°倾角。模拟对比了15° 和 25° 两种方案。
水平位移对比：

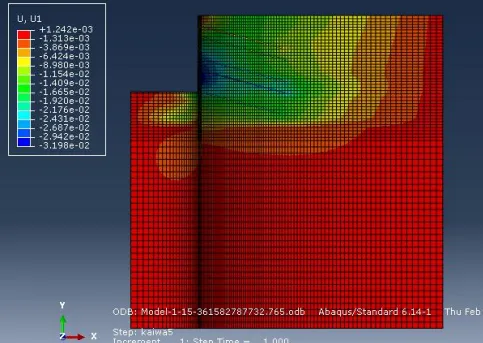

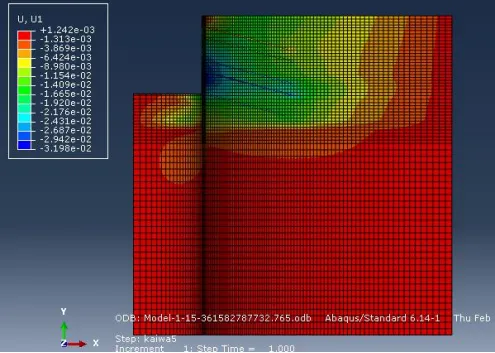

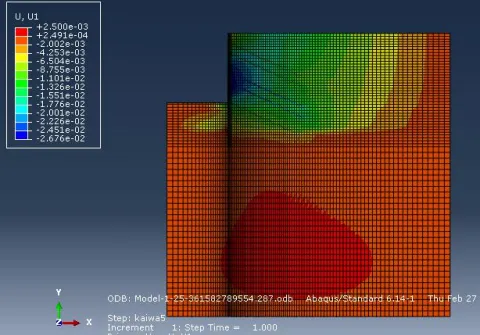

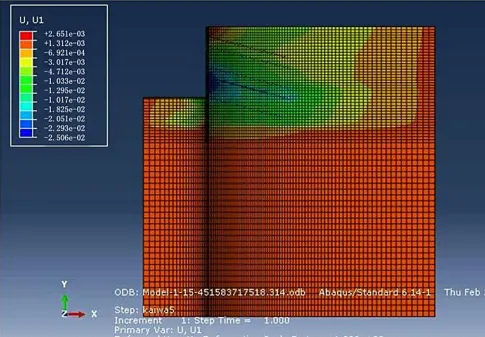

模拟的水平位移云图清晰显示，25°倾角时，位移等值线分布更“密”，高位移区范围更小。
左右对比极具说服力。左图（15°）的红色/黄色高位移区域更大、更向深处延伸；右图（25°）的高位移区域明显收缩，颜色更偏蓝绿，表示位移值更小。
数据证实：当开挖至15m以下深度时，25°倾角方案的优势急剧放大。在最终工况下，其最大水平位移为26.77mm，比15°方案的31.98mm减小了5.2mm，降幅达16.3%。

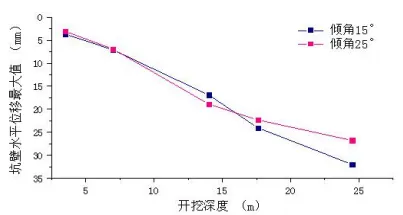

两条曲线在浅层几乎重合，在深度大于10m后明显分开，25°曲线始终位于下方，证明其在控制深层土体变形上的优势。
竖向位移对比：25°倾角方案的地表沉降和坑底隆起也分别减少了4.3mm和3.5mm。
结论：对于该场地，将锚杆倾角从15°优化至25°，能更有效地调动深层土体的抗力，形成更优的支护力偶，是控制变形的第一个关键优化。
核心优化二：锚杆预应力——500kN的“主动约束力”
预应力是锚杆主动“拉住”支护桩的关键。研究对比了设计值350kN和优化值500kN。

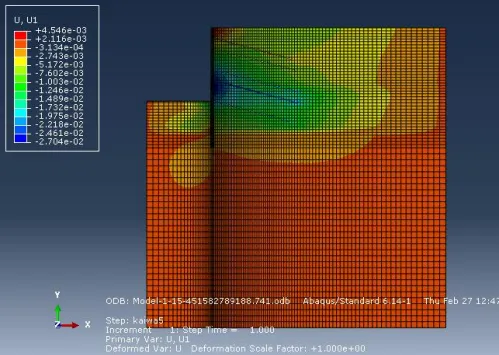

水平位移云图显示，500kN预应力下，支护桩的整体“弯曲”形态被明显“扳直”，桩身中上部的位移得到极大抑制。
对比可见，350kN时，桩身呈明显的“弓形”弯曲（暖色区域贯穿桩身）；500kN时，桩身大部分区域为蓝色，仅下部有较小黄色区域，桩身变形模式从“弯曲”为主变为“平动”为主。
量化效果：500kN预应力下，最大水平位移降至27.05mm，较350kN时减少4.9mm。更重要的是，地表沉降和坑底隆起分别减少了4.1mm和5.4mm，对周边环境的保护效果提升显著。

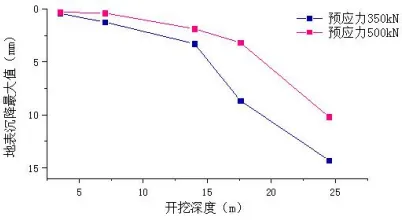

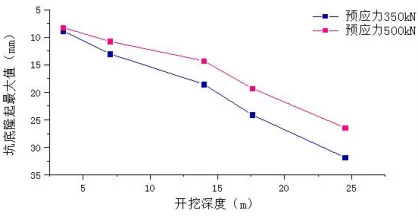

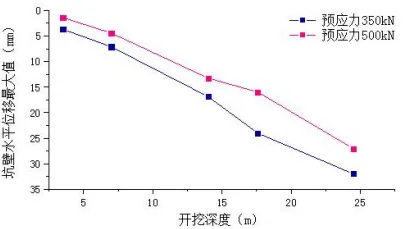

曲线组显示，增大预应力对控制各项位移，尤其是中浅层位移，效果是全面的。
核心优化三：锚杆水平间距——2.3m的“经济密度”
锚杆并非越密越好。研究在规范允许范围内，将间距从1.5m调整至2.3m。
令人惊喜的发现：适度增大间距，不仅没有削弱支护效果，反而有所改善。这是因为过密的锚杆会产生“群锚效应”，相互干扰，削弱单根锚杆的承载效率。
水平位移云图对比显示，间距2.3m时，位移场分布更为均匀。
两图高位移区形态和数值接近，但2.3m间距的云图在细节上更平滑，无异常突变，说明受力更合理。
数据证明：2.3m间距方案的最大水平位移为25.07mm，反而比1.5m间距的31.98mm降低了6.9mm，降幅高达21.6%！同时，地表沉降减少了4.8mm。

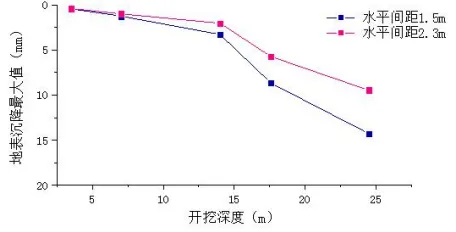

曲线清晰显示，2.3m间距的曲线全程低于1.5m间距曲线，颠覆了“越密越好”的传统认知。
工程价值：此优化在提升支护效果的同时，直接减少了约34%的锚杆数量，经济效益巨大。
核心发现：15m——变形的“临界深度”
通过对所有模拟结果的综合分析，研究揭示了一个关键规律：当基坑开挖深度小于15m时，调整支护参数对变形的影响较小；一旦超过15m，变形对参数变化变得异常敏感，优化参数能产生“事半功倍”的效果。

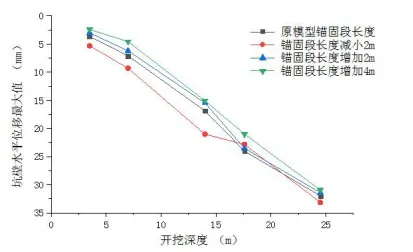

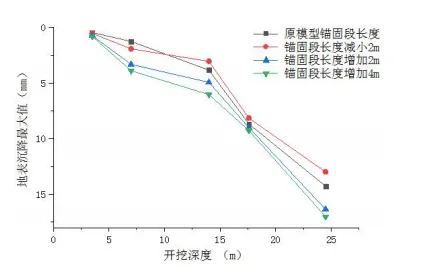

这组曲线表明，锚固段长度存在最优值，过短或过长都会导致位移增大，且这种非线性效应在深部（>15m）更为明显。
这为动态设计和施工提供了重要指导：在开挖前15m可采用标准参数，之后必须采用优化参数并加强监测。
从虚拟到现实：模拟与监测的毫米级吻合
研究将优化后的参数（倾角25°、预应力500kN、间距2.3m）应用于实际工程，并布置了9个监测点进行验证。

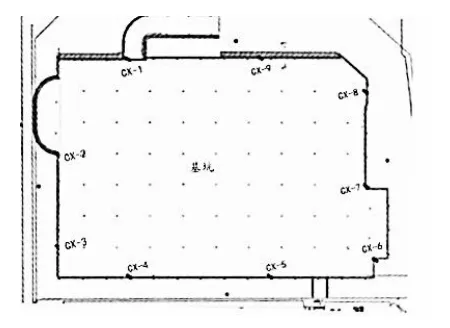

展示现场监测点的实际位置，体现研究的实践性。
监测数据与优化后的模拟结果高度吻合。例如，最大水平位移监测值为35.94mm，模拟预测值约为34mm；最大地表沉降监测值为15.99mm，模拟值约为14mm。误差在工程允许范围内，且变化趋势完全一致。

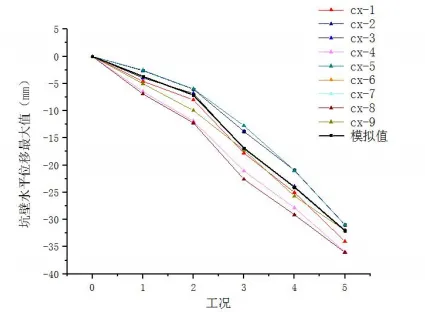

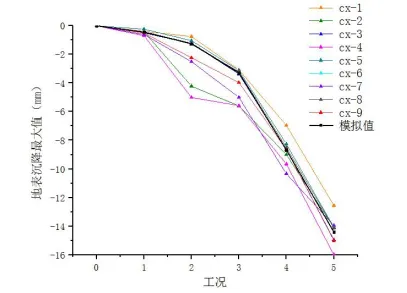

将多个监测点的实测数据曲线与模拟曲线绘制在同一张图上，两者高度重叠，强有力地证明了数值模拟的准确性和优化方案的有效性。
结论：数值模拟驱动基坑智能设计
这项研究完整展示了ABAQUS有限元数值模拟在复杂深基坑工程中的强大能力：
机理透视：可视化揭示了基坑土体与桩锚结构相互作用的微观机理。
参数优化：通过系统的参数化分析，找到了倾角25°、预应力500kN、水平间距2.3m的最优组合，在保证安全的前提下，预计可节约大量工程造价。
规律发现：明确了15m是该基坑变形的敏感性临界深度，为类似工程提供了重要的设计阈值。
风险预控：在施工前完成“数字预演”，提前发现潜在问题，将传统的事后补救转变为事前精准控制。
这项研究将数值模拟从“辅助工具”提升为“决策核心”。它标志着岩土工程的设计，正从依赖经验的“模糊艺术”，走向基于数据和仿真的“精准科学”，为在复杂城市环境中安全、经济、高效地开发地下空间，提供了可靠的技术范式。
