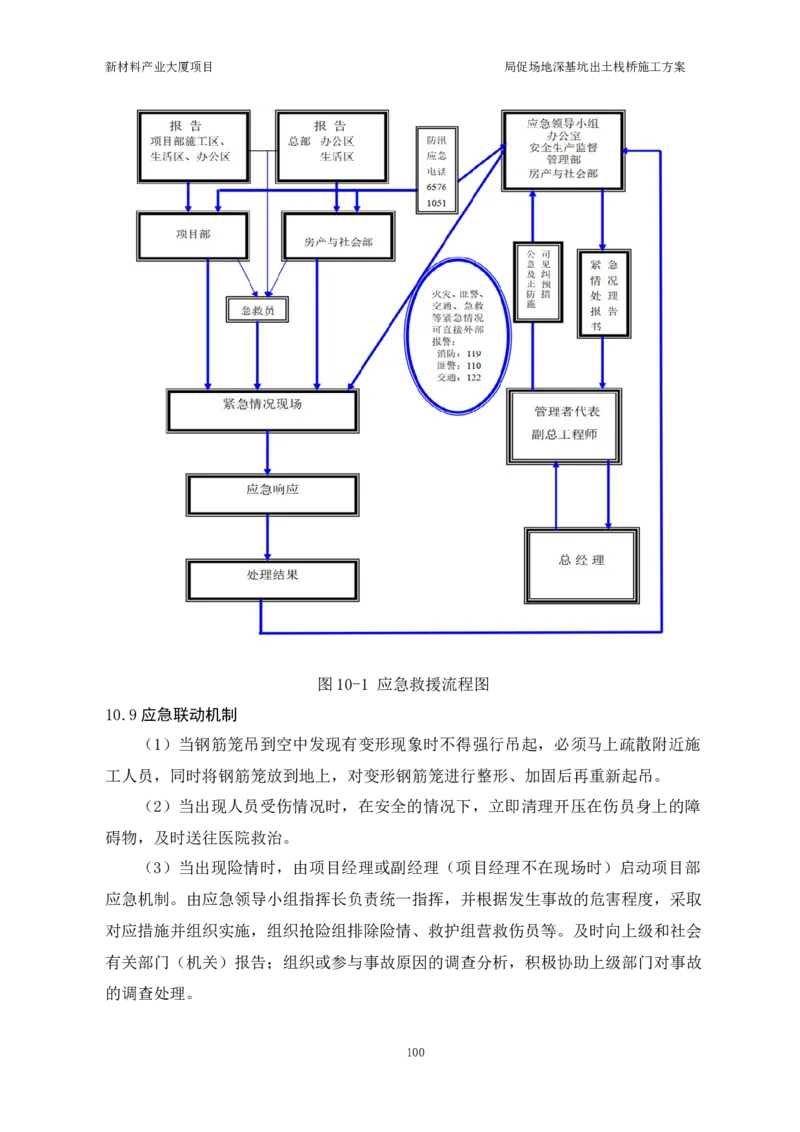

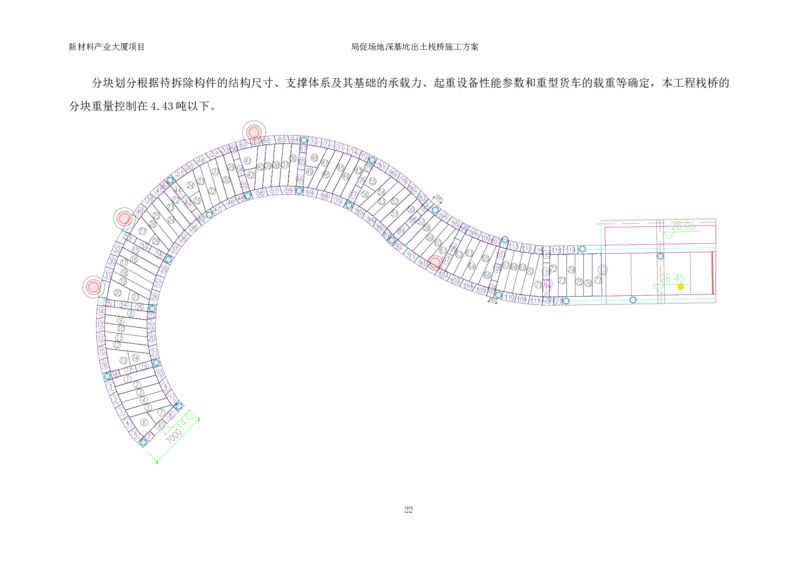

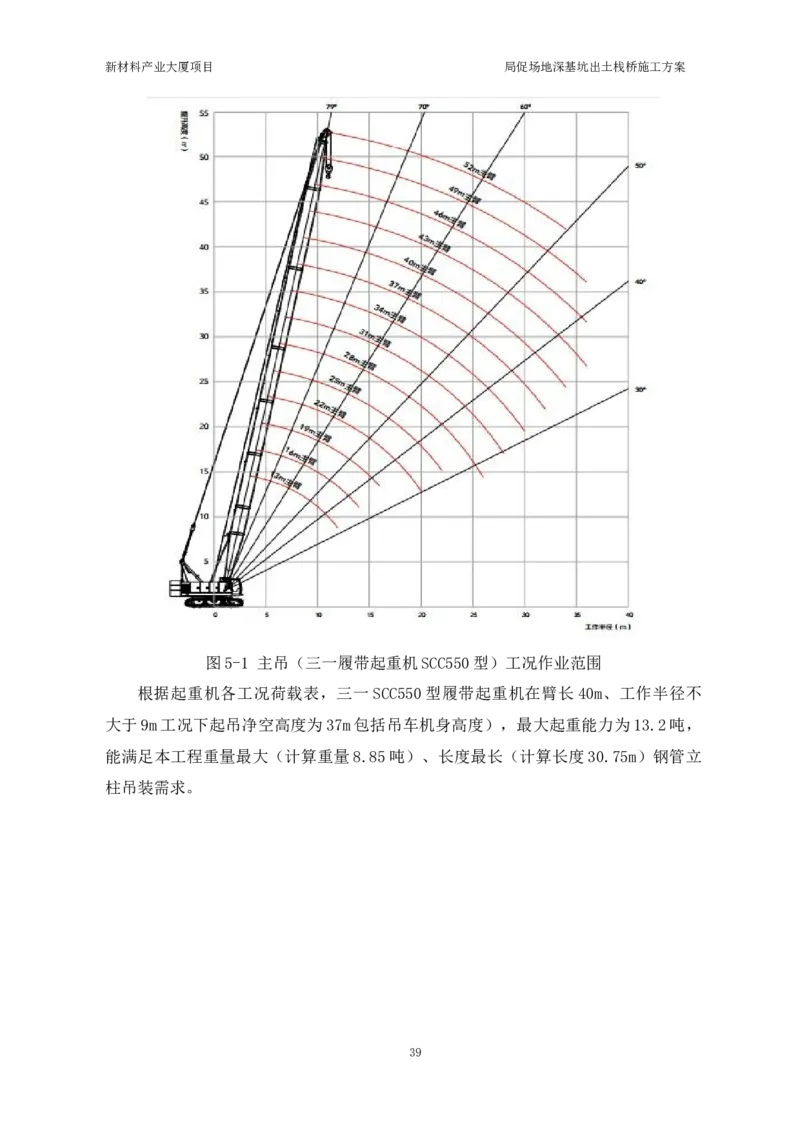

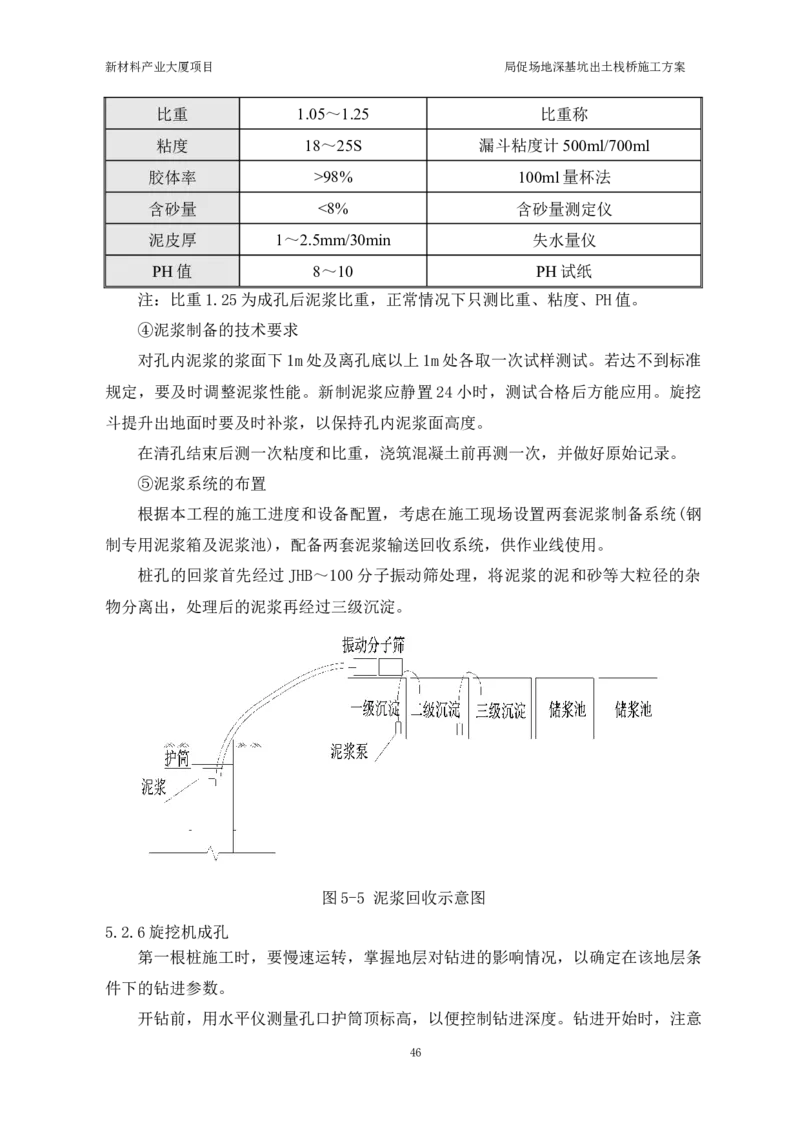

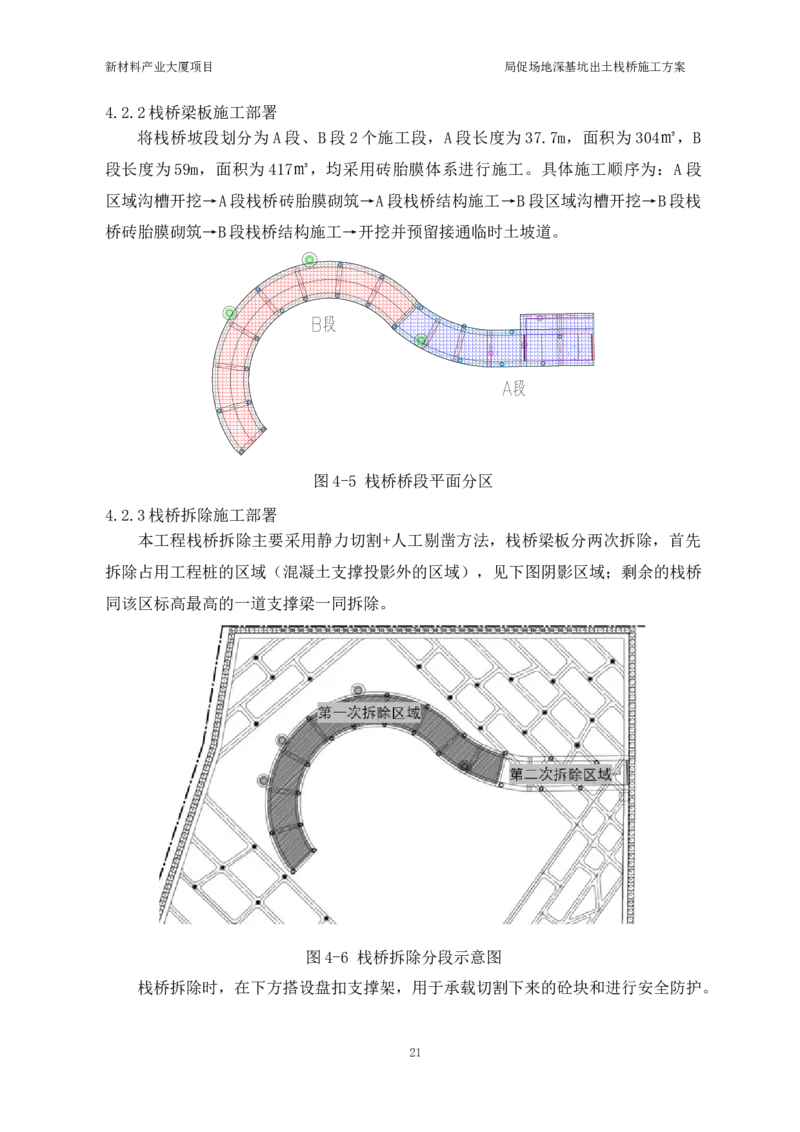

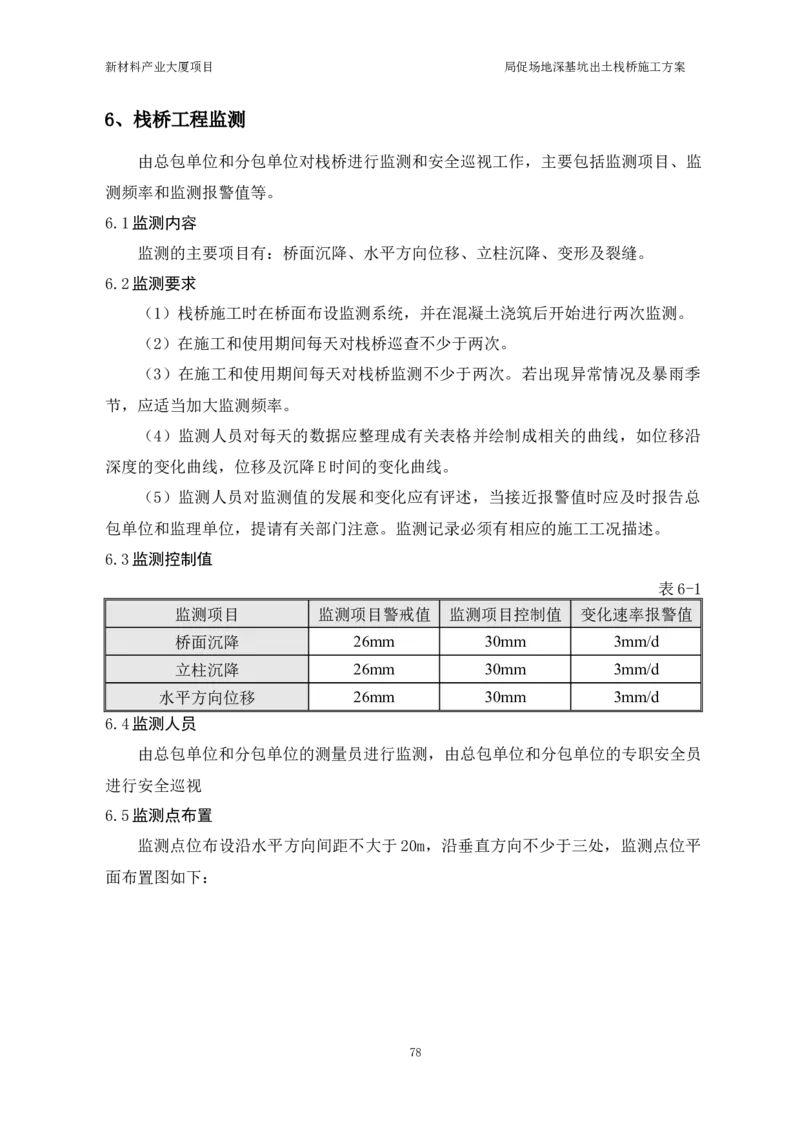

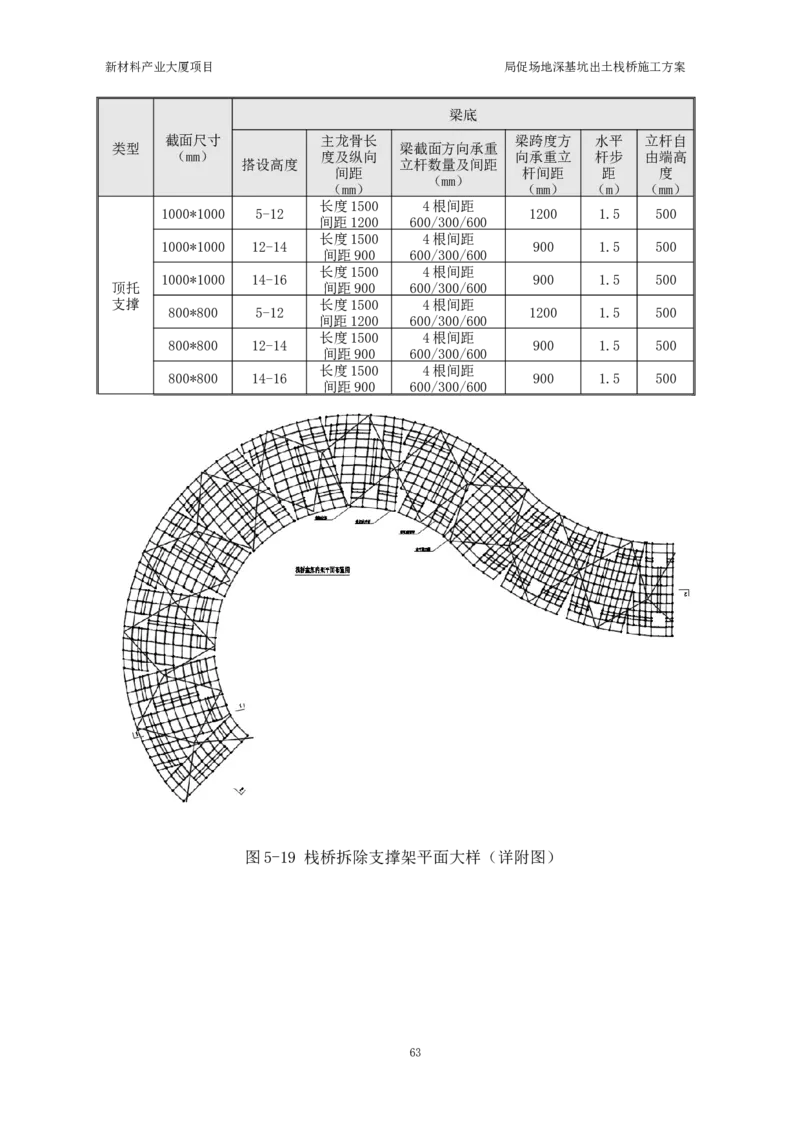

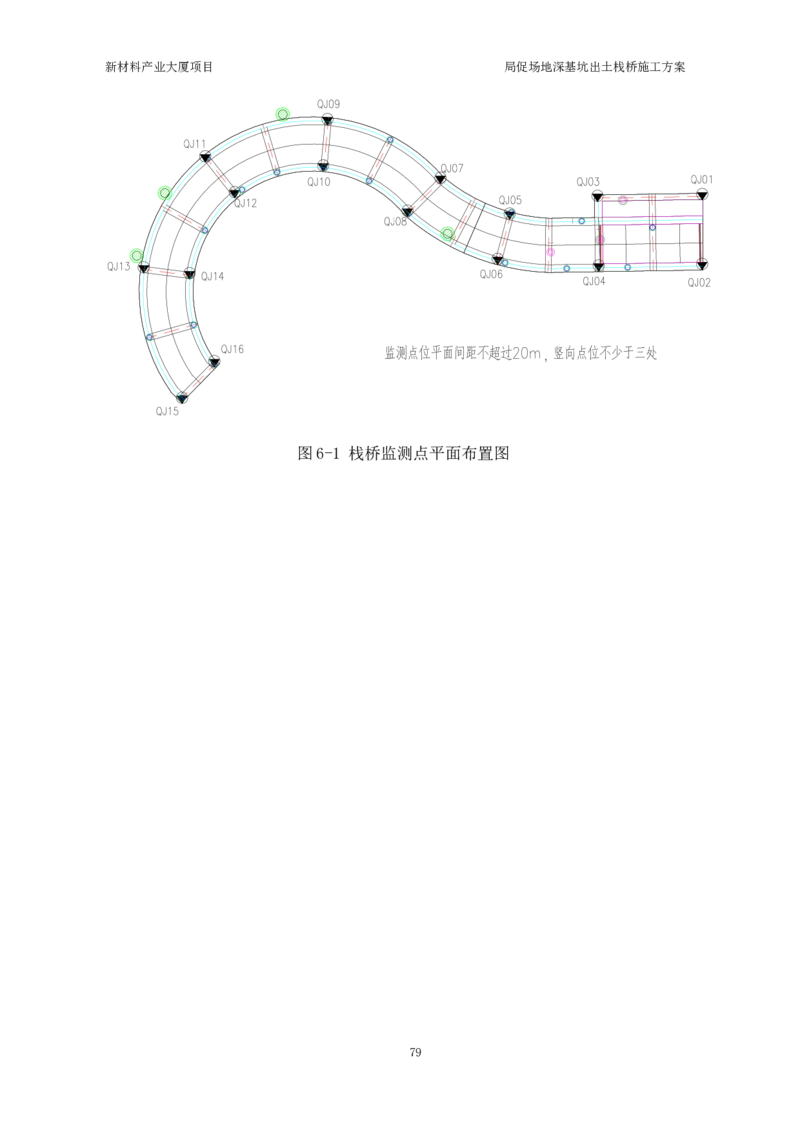

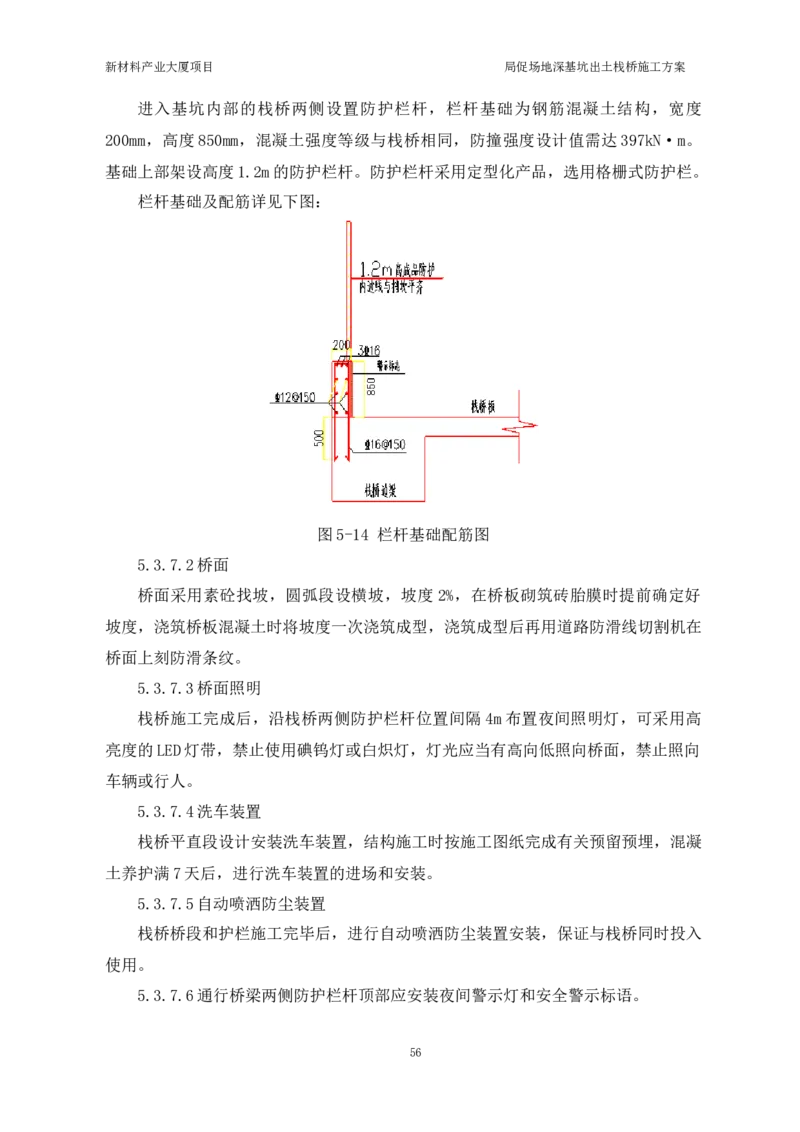

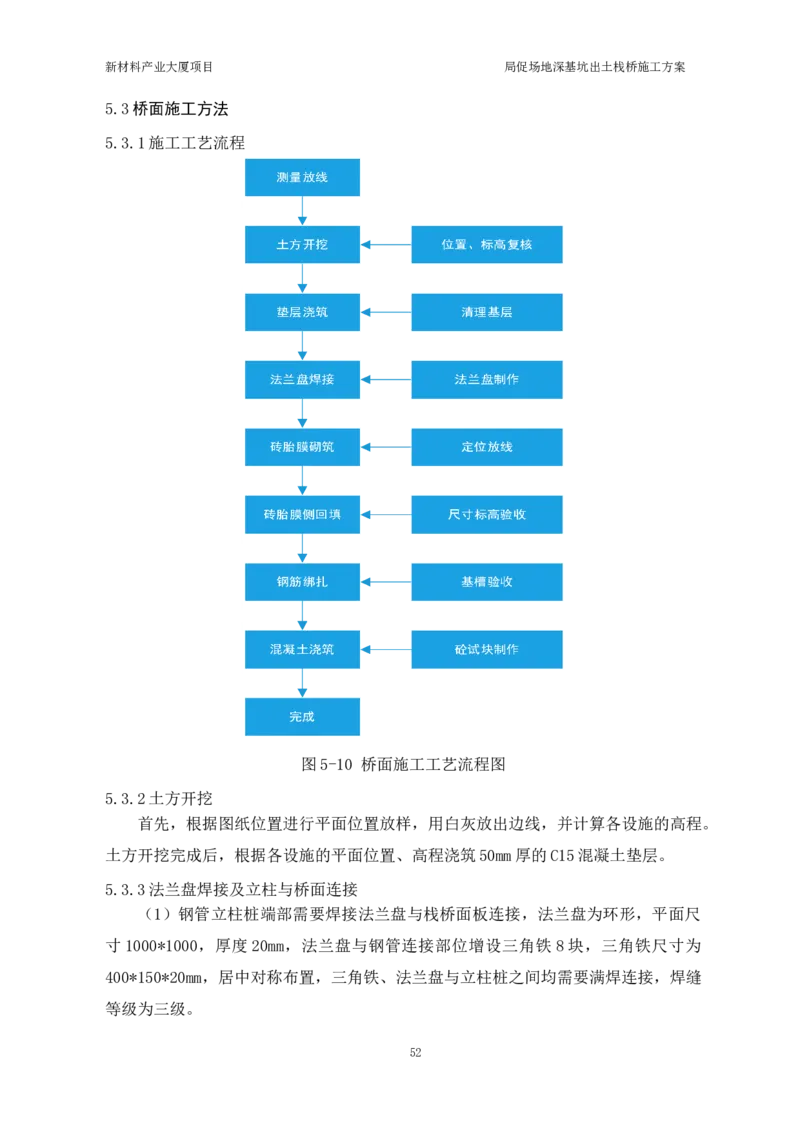

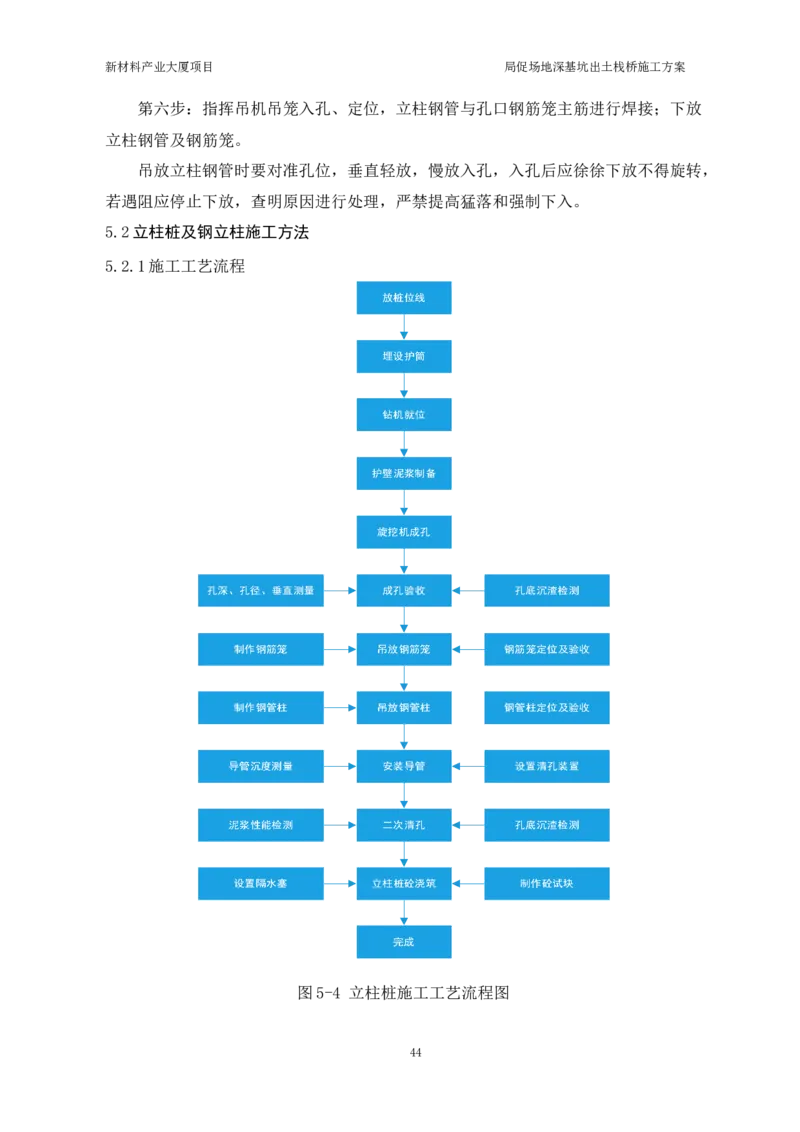

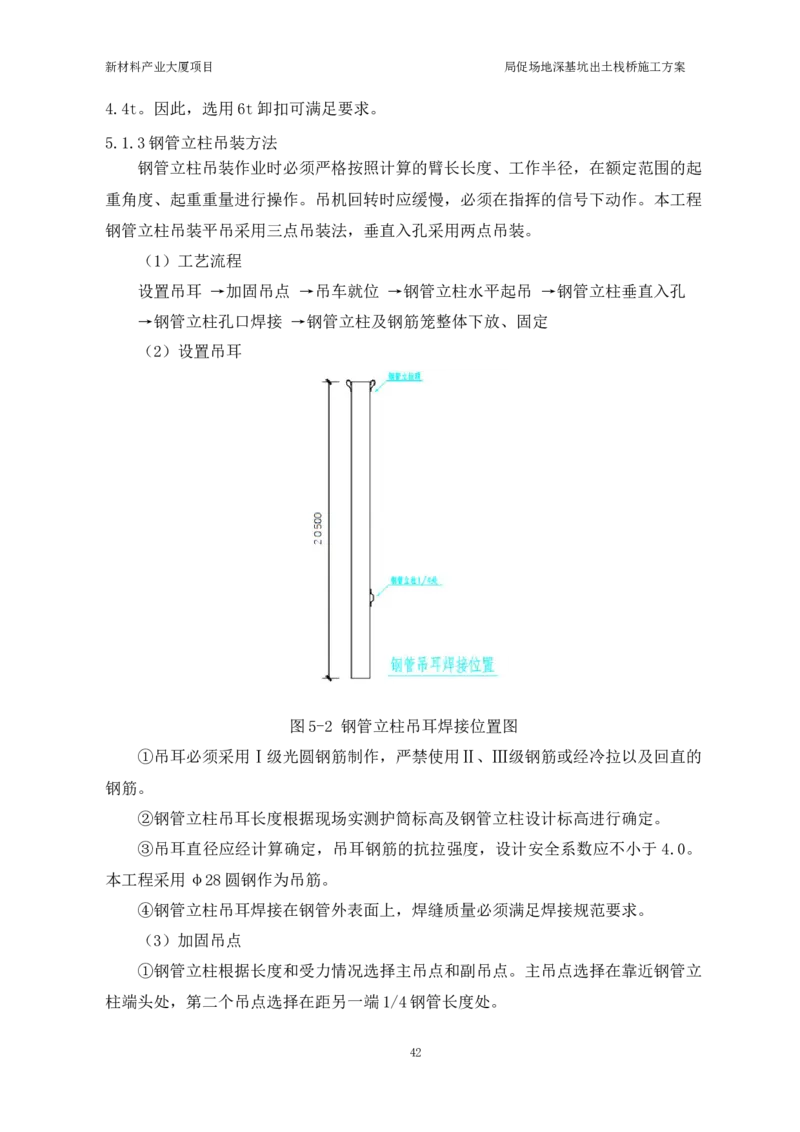

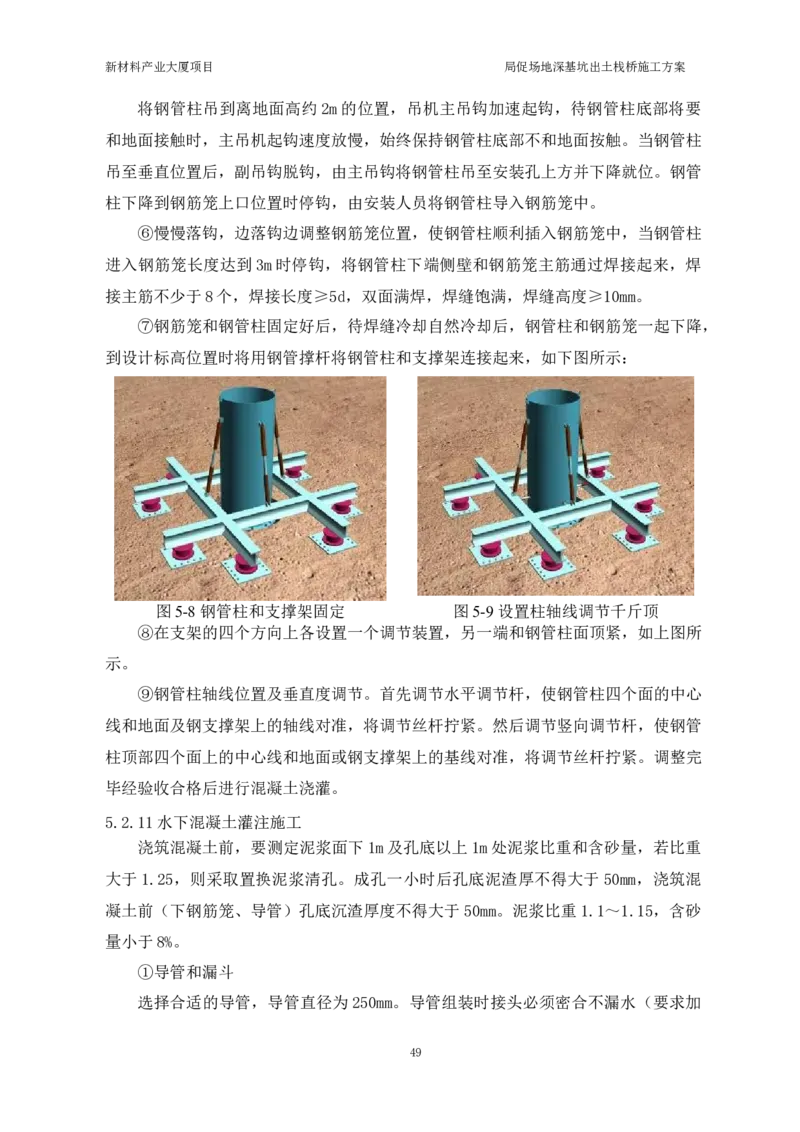

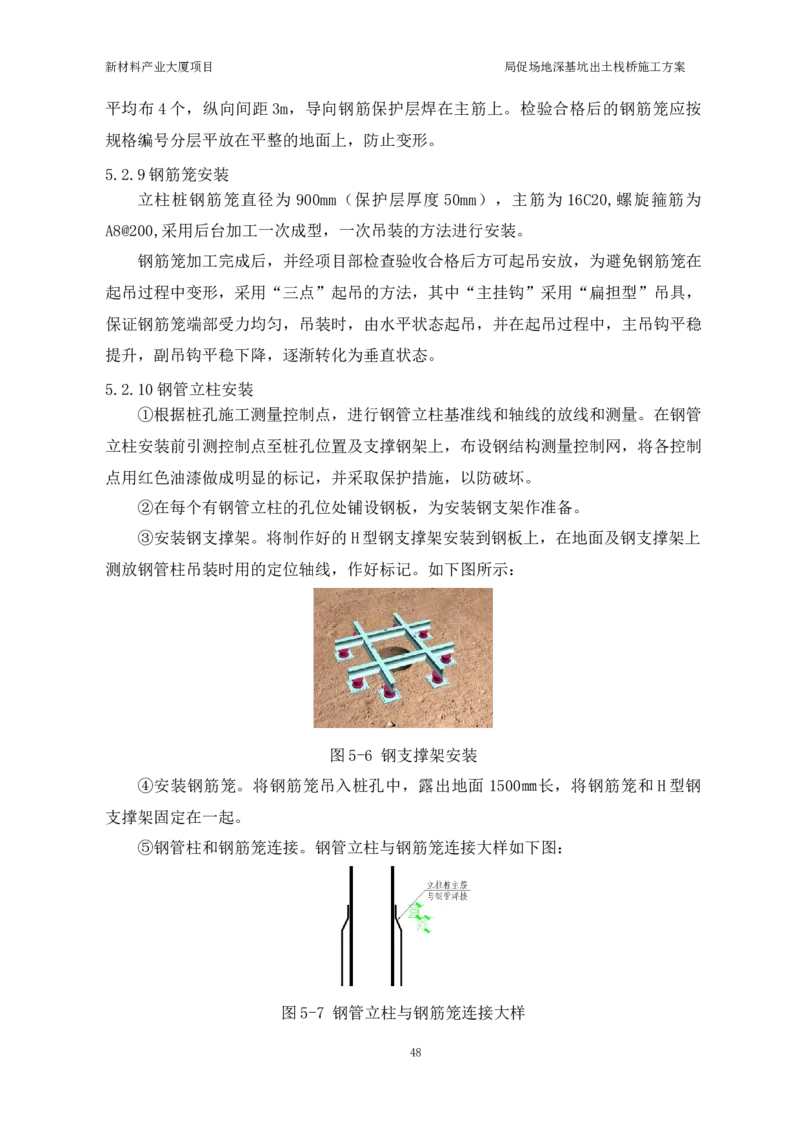

新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 编制人： 审核人： 审批人： 中国建筑一局（集团）有限公司 新材料产业大厦项目土石方及基坑支护工程项目部2020年10月新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 目 录 1、编制依据.........................................................1 1.1设计文件.....................................................1 1.2岩土勘察报告.................................................1 1.3施工合同.....................................................1 1.4现行国家及地方有关部门相关标准及规范、规定...................1 2、工程概况.........................................................3 2.1工程项目参建单位.............................................3 2.2工程基本概况.................................................3 2.3设计概况.....................................................3 2.4自然地理条件.................................................4 2.5工程重难点分析...............................................7 3、栈桥设计选型.....................................................9 3.1栈桥方案比选.................................................9 3.2混凝土栈桥方案优化..........................................10 3.3混凝土栈桥方案经济性分析....................................15 4、施工部署........................................................16 4.1主要管理人员配置............................................16 4.2.施工部署、分区.............................................18 4.3施工进度计划................................................30 4.4机械设备配置................................................31 4.5主要材料及周转材料需求计划..................................31 4.6劳动力计划..................................................34 5、施工方法........................................................36 5.1钢管立柱吊装设备选型及方法..................................36 5.2立柱桩及钢立柱施工方法......................................44 5.3桥面施工方法................................................52 5.4水平连杆及交叉连杆施工方法..................................57 5.5栈桥验收及使用..............................................59 5.6栈桥拆除....................................................60 6、栈桥工程监测....................................................78新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 6.1监测内容....................................................78 6.2监测要求....................................................78 6.3监测控制值..................................................78 6.4监测人员....................................................78 6.5监测点布置..................................................78 7、季节性措施......................................................80 7.1施工及使用阶段季节概况......................................80 7.2相应措施....................................................80 8、质量保证措施....................................................82 8.1技术措施....................................................82 8.2工程质量管理措施............................................82 8.3现场质量控制措施............................................83 8.4施工过程中的质量保证措施....................................83 8.5钢结构质量保证措施..........................................84 8.6焊接质量的保证措施..........................................85 9、安全管理措施....................................................86 9.1安全管理体系................................................86 9.2临时用电安全措施............................................86 9.3吊装安全措施................................................87 9.4电焊作业安全措施............................................88 9.5栈桥使用过程安全保障措施....................................88 9.6栈桥支撑架安全管理措施......................................89 9.7栈桥拆除安全措施............................................89 9.8夜间施工防护措施............................................90 9.9文明施工主要措施............................................90 10、重大危险源及应急措施...........................................91 10.1风险分析...................................................91 10.2重大危险源分析及控制措施...................................92 10.3栈桥工程险情预防措施.......................................95 10.4监测和信息反馈.............................................96 10.4应急小组组织机构...........................................97新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 10.5应急小组职责...............................................98 10.6应急救援队伍...............................................99 10.7应急机制激活时间...........................................99 10.8应急机制总体流程及要求....................................100 10.9应急联动机制..............................................100 10.10应急制度、预案和宣传培训.................................101 10.11应急材料、设备准备.......................................101 10.12应急救援路线.............................................102 11、附件..........................................................103 附件一：栈桥设计图纸..........................................103 附件二：栈桥计算书（设计已复核承载力）........................103 附件三：栈桥拆除用盘扣架图纸..................................103 附件四：栈桥拆除用盘扣架计算书................................103新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 1、编制依据 1.1设计文件 《新材料产业大厦项目基坑支护施工图纸》 《新材料产业大厦项目桩基础及抗浮锚杆施工图纸》 《新材料产业大厦项目建筑及结构施工图纸》 《新材料产业大厦项目栈桥施工图纸》 1.2岩土勘察报告 《新材料产业大厦项目岩土勘察报告》 1.3施工合同 新材料产业大厦项目已签订的施工合同 1.4现行国家及地方有关部门相关标准及规范、规定 表1-1 类别 标准名称 编号 《危险性较大的分部分项工程安全管理规定》 住建部37号令 《关于实施<危险性较大的分部分项工程安全管理规定>有 建办质【2018】31号 关问题的通知》 《关于进一步加强危险性较大的分部分项工程安全管理的 建办质【2017】39号 通知》 《建筑基坑工程监测技术规范》 GB50497-2009 《建筑地基基础设计规范》 GB50007-2011 《建筑地基基础工程施工质量验收规范》 GB50202-2018 《建筑工程施工质量验收统一标准》 GB50300-2013 国家 《混凝土结构工程施工质量验收规范》 GB50204-2015 《混凝土结构工程施工规范》 GB50666-2011 《钢结构工程施工规范》 GB50755-2012 《钢结构工程施工质量验收标准》 GB50205-2020 《钢结构焊接规范》 GB50661-2011 《建筑施工脚手架安全技术统一标准》 GB51210-2016 《建筑工程绿色施工规范》 GB/T50905-2014 《工程施工废弃物再利用技术规范》 GB/T50743-2012 1新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 类别 标准名称 编号 《广东省住房和城乡建设厅关于印发房屋市政工程危险性 粤建规范-2019第2号 较大的分部分项工程安全管理实施细则的通知》 《广东省标准建筑地基基础检测规范》 DBJ15-60-2008 地方 《建设工程安全文明施工标准》 SJG46-2018 《建设工程扬尘污染防治技术规范》 SZDB/Z247-2017 《建筑桩基技术规范》 JGJ94-2008 《建筑基坑支护技术规范》 JGJ120-2012 《建筑施工安全检查标准》 JGJ59-2011 《建筑机械使用安全技术规程》 JGJ33-2012 《施工现场机械设备检查技术规程》 JGJ160-2016 《施工现场临时用电安全技术规范》 JGJ46-2005 《建筑施工高处作业安全技术规范》 JGJ80-2016 行业 《钢筋焊接及验收规程》 JGJ18-2012 《钢筋机械连接通用技术规程》 JGJ107-2019 《建筑基桩检测技术规范》 JGJ106-2014 《建筑施工承插型盘扣式钢管支架安全技术规程》 JGJ231-2010 《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2011 《建筑施工临时支撑结构技术规范》 JGJ300-2013 《建筑施工起重吊装安全技术规范》 JGJ276-2012 《建筑拆除工程安全技术规范》 JGJ147-2016 《混凝土结构施工图平面整体表示方法制图规则和构造详 16G101-1-3 图》平面整体表示方法制图规则和构造详图 图集 《钢筋混凝土灌注桩》 10SG813 中华人民共和国主席令 《中华人民共和国安全生产法》 第十三号 法律 法规 中华人民共和国国务院 《建设工程安全生产管理条例》 令第393号 2新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 2、工程概况 2.1工程项目参建单位 工程参建方基本情况表 表2-1 序号 项目 内容 1 工程名称 新材料产业大厦项目土石方及基坑支护工程 2 工程地址 广东省深圳市罗湖区清水河片区 3 建设单位 深圳市中金岭南投资发展有限公司 4 勘察单位 深圳市勘察研究院有限公司 5 基坑设计单位 深圳市勘察研究院有限公司 6 建筑设计单位 深圳市建筑设计研究总院有限公司 7 栈桥设计单位 中建一局集团建设发展有限公司 8 监理单位 深圳市银建安工程项目管理有限公司 9 施工单位 中国建筑一局（集团）有限公司 10 监督单位 深圳市建筑工程质量安全监督总站 2.2工程基本概况 本工程位于广东省深圳市罗湖区清水河片区，油气路北侧、清水河五路西侧。 项目占地面积8313㎡，拟建1栋超高层建筑物，总建筑面积约 136344.13㎡（其中 地上建筑面积约 109739.49㎡，地下建筑面积约为 26604.64㎡）。建筑高度约 199.8m（45F），商业裙楼部分为4F。设置四层地下室，预计基础埋深约为19米。 土石方及基坑支护标段合同工期为 2020年01月15日-2020年12月10日；主 体工程标段工期1018天，实际开竣工时间以合同约定为准。 2.3设计概况 2.3.1建筑结构设计 本工程为罗湖区清水河片区超高层建筑，建筑设计使用年限为50年。 本工程由一栋塔楼及其裙房和地下室组成。建筑基础设计等级为甲级，基础形 式采用桩筏基础，桩基采用泥浆护壁钻孔灌注桩。 塔楼为外框架内核心筒结构，地上层数为45层，塔楼高199.8m。地下室及裙楼 为框架结构，裙楼地上层数为4层，裙楼高26.5m，地下层数为4层，地下室埋深约 19m。本工程±0.000 标高相当于绝对标高 27.70m，地下室筏板面设计标高 为-17.90m，核心筒区域筏板厚度设计为2m厚，核心筒外筏板厚度设计为700mm厚。 3新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 2.3.2基坑支护设计 基坑工程近似不规则四边形，北侧长约 79.35m，南侧长约 103.2m，东侧长约 59.9m，西侧长约 121.8m，西南角长约 10m，基坑周长约为 344.6m。基坑开挖面积 6972㎡，深度约18.15m，土方量约12.65万m³。 本工程基坑支护采用桩撑结构，咬合桩、双重旋喷桩全封闭截水帷幕止水。支 护结构使用年限不得超过2年。内支撑为角撑形式，第一道内支撑底标高为23.2m， 第二道内支撑底标高为15.25m，基底标高设计为8.850m（绝对标高8.850m）。 图2-1 基坑支护设计平面图 2.4自然地理条件 2.4.1周边环境条件 本工程位于广东省深圳市罗湖区清水河片区，周边主要为商贸区，场地仅东侧 和南侧靠近规划或在建支路，交通不便。具体情况如下： 北侧为归属于其他公司（恒力集团下属公司）待开发用地；西侧为深业车城， 毗邻其主楼博兴大厦（地下二层，地上18层，裙房5层；地上标准层高3.8米）， 基坑边线与其裙房建筑直线距离不足20米；南侧为规划市政道路油气路，与罗湖区 文化馆清水河分馆和在建消防站隔路相望；东侧为在建清水河五路，且300米内有 4新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 一所中小学校。地下尚有地铁14号线隧道规划中，若开始建设，其隧道将在地块下 部穿过。周边环境复杂，在建工程多，在施道路多，现场交通不便，商铺、文化馆 和学校等对安全文明施工要求高。 图2-2 拟建地块及周边卫星地图 2.4.2工程地质条件 本工程场地整体较平坦，场地地坪高程介于 25.33～27.54m，最大相对高差 2.21m。根据本项目岩土工程勘察结论，拟建场地地层自上而下主为人工填土（岩土 类别Ⅲ类，层厚 2.30～6.80m）、第四系坡残积层粉质粘土（岩土类别Ⅱ类。层厚 0.80～9.70m）及侏罗系角岩，下伏基岩侏罗系角岩根据钻探揭露和岩石的风化程度 自上而下为全风化、强风化、中风化、微风化层四个带。 拟建场地地基持力层虽属于同一地貌单元或工程地质单元，但地层变化大，工 程特性差异显著；地基持力层底面或相邻基底标高的坡度大于 10%，根据《高层建 筑岩土工程勘察技术标准》（JGJ72-2018）相关规定判定：场地地基为不均匀地基。 拟建工程场地所在位置位于抗震设防烈度7度区，50年超越概率10％的地震动 峰值加速度为0.10g，地震动反应谱特征周期0.35s，设计地震分组为第一组。 本场地建筑场地类别综合评价为Ⅱ类场地，本场地土的类型为中软土。本场地 不存在砂土液化问题，因场地未揭露软土，可以不考虑软土震陷问题。 场地内未发现岩溶、滑坡、危岩和崩塌、泥石流、采空区、地面沉降等不良地 5新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 质作用和地质灾害。未见其它对工程不利的埋藏物（如河道、浜沟、空洞等）。 2.4.3工程水文地质情况 本场地环境类别属Ⅱ类（地下室范围内属Ⅰ类）。地下水类型主要有第四系松 散层中的孔隙潜水和基岩裂隙水二种。 ①孔隙潜水：主要赋存于杂填土（层序号 1-1），其含水性及透水性较好，为 富含水、强透水地层。其余地层属弱含水和弱透水性地层。 ②基岩裂隙水：总体上，基岩裂隙水发育具非均一性。基岩裂隙水整体上较为 丰富，另外，岩体破碎带含水量相对较丰富。 场地地下水主要接受大气降水渗入补给及地下径流的侧向渗入补给。钻探期间， 测得稳定地下水位（混合水位）埋深 1.30～5.60m，高程20.22～25.77m。场地潜水 水位具有明显的丰、枯水期变化，受季节影响明显。潜水水位丰水期水位上升，枯 水期水位下降。高水位期出现在雨季后期的6～9月份，低水位期出现在干旱少雨的 2～3月份。根据区域水文地质调查结果及场地的现场地形条件，场地地下水位受大 气降水量的大小控制而变化幅度较大，场地地下水位年变化幅度约为1～3m。 场地地下水在对混凝土结构具弱腐蚀性；在长期浸水的条件下对钢筋混凝土结 构中的钢筋具微腐蚀性，在干湿交替的条件下对钢筋混凝土结构中的钢筋具微腐蚀 性。 2.4.4气候条件 深圳市位于广东省中南沿海地区，珠江入海口之东偏北，所处纬度较低，属亚 热带海洋性气候。由于深受季风的影响，夏季盛行偏东南风，时有季风低压、热带 气旋光顾，高温多雨；其余季节盛行东北季风，天气较为干燥，气候温和，年平均 气温22.4℃，最高气温38.7℃，最低气温0.2℃。 深圳市雨量充足，每年4~9月为雨季，年降雨量1933.3毫米，年降雨量最多纪 录2662毫米，年降雨量最少纪录913毫米。秋季是深圳的少雨干旱时期，多秋高气 爽的晴好天气。冬季是深圳最冷的季节，经常处于干冷气流的控制之下，气温达全 年最低，降水稀少。 深圳市2010-2019年月平均降水量情况表（单位：mm） 表2-2 月份 1 2 3 4 5 6 7 8 9 10 11 12 降水 48.6 33.3 76.3 144.4 263.2 285.2 303.0 304.1 193.7 89.8 44.5 32.3 量 降水对工程工期、质量和安全文明施工有较大的影响，需制定季节性施工措施。 6新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 2.5工程重难点分析 表2-3 序 工程重难点 重难点分析 针对性措施 号 ①充分利用桩基、支护工程的设 基坑北、西、南三侧紧邻 施，减少场地占用。 红线，无法形成环路；东 ②租赁西南角暂时空闲的场地作为 侧 场 地 狭 小 ， 宽 约 钢筋加工场。 8m~14m，且临近基坑内存 ③采用螺旋栈桥出土坡道，规避局 在2道钢筋混凝土角撑， 1 场地局促、交通不便 促场地与基坑内支撑对出土线路的 无法形成常规出土坡道； 限制。 周边无主干道路，支路多 ④采用绳锯切割、塔吊吊运装车外 处规划或施工中，且临近 运的方式进行拆除，提升效率。 其他在施工程，交通压力 ⑤合理规划运输路线，提前做好交 大。 通协调调度。 ①由支护、桩基施工单位进行栈桥 工程施工。 ②项目建立健全的组织机构，明确 现场仅有一个出入口，一 岗位职责。 台可用于栈桥拆除的塔 ③合理化进度计划安排，提前做好 施工安全和协调管理任 吊，支护、栈桥、出土、 2 交底。 务重 基础施工密切穿插，施工 ④采用基于BIM的现场施工管理信息 安全和协调管理工作是本 技术，辅助统筹安排施工工作和进 工程的重点。 行现场动态管理。 ⑤做足关键工序的施工准备，施工 时专人协调指挥。 ①栈桥出口段设置洗车装置，既节 约场地，又能方便进出场土方运输 附近有车城、商铺、文化 车冲洗，大大提升效率。 馆、学校等，周边环境对 ②现场安装自动喷洒防尘装置降 3 安全文明施工要求高 安全文明施工要求高，特 尘。 别是扬尘控制，是本工程 ③采取切割拆除方式，减小拆除噪 的一个重点。 音和扬尘，且实现钢筋混凝土的回 收利用。 基坑支护采用桩撑结构， ①利用BIM技术建立基坑支护体系模 深基坑内设计有大量钢筋 型，辅助进行栈桥的平面和空间设 栈桥与基坑支护体系关 混凝土支撑梁，狭小深基 4 计。 系处理 坑内处理好栈桥与基坑支 ②委托有资质的设计单位进行栈桥 护体系的关系，是本工程 深化设计，保证结构安全。 的一个重点和难点。 ①平面设计时考虑充分利用现有工 程桩、支护桩，减少临时立柱。 ②立柱桩采用旋挖灌注桩+钢管立 柱，对钢管立柱进行回收。 ③委托有资质的设计单位进行深化 设计，优化栈桥结构，减小工程 栈桥是一个临时工程，满 量。 足安全使用的基础上尽量 5 造价控制 ④充分利用桩基、支护工程的设 减小其造价，保证经济性 施，减小工程造价。 是本工程的一个重点。 ⑤桥面施工采用混凝土楼地面一次 成型技术，节约成本。 ⑥栈桥采用切割拆除，由栈桥施工 单位进行回收利用，抵消一部分工 程造价。拆除产生的石粉收集用于 土方回填，创造一定经济效益。 6 立柱施工质量控制 钢管立柱桩施工过程中如 通过使用钢管立柱桩组合装置，既 7新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 序 工程重难点 重难点分析 针对性措施 号 何对钢管立柱的垂直度控 能控制钢管柱垂直度又能控制桩混 制及混凝土浇筑高度控制 凝土浇筑高度。 是重难点。 8新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 3、栈桥设计选型 3.1栈桥方案比选 原方案设计为抓斗出土：第一层及第二层土方通过临时土坡道出土，第三层及 坑中坑土方通过在基坑东南角角撑位置设置荷载 40kN/㎡的封板，再在封板位置设 置单索抓斗进行底部出土。 图3-1 抓斗出土方案封板区示意 由于单台抓斗机每日工效约为140m³/天，第二道内支撑下余土方约3万方，需 214个工日，因此原方案存在出土效率低，同时存在基坑底部挖机无法驶出基坑等 问题，严重影响工期。 本工程自第一道支撑顶至基底最小高差 14.35m，出土坡道最大坡度15%，需坡 道投影长度为： L=14.35÷15%≈95.7（m）＞基坑最大净宽度（75m） 本工程基坑内无法设置直坡道出土，故考虑采用螺旋坡道。 9新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 出土方案比选 表3-1 出土方案 抓斗出土 混凝土栈桥 钢栈桥 ①临时设施工程量小。 ①适用于异形弯曲桥面， ①施工速度快。 ②施工机械管理简单。 施工简便。 ②拆除方便，回收利用率 ②工艺成熟，施工安全、 高。 优点 效率高。 ③可在平直段设置洗车装 置。 ④使用维护简便。 ①场地限制使得仅能在东 ①建造成本高。 ①难适用螺旋桥面。 侧出土，角撑上需施工封 ②拆除成本高。 ②不能设置常规洗车装 板，坑内远处土方需要转 置。 运，抓斗工效低，严重影 ③建造成本高。 响工期。经估测，工期将 ④维护成本高。 比采用栈桥出土滞后两个 ⑤使用时噪声大，扬尘控 月。 制难。 缺点 ②场地限制使得出土车仅 ⑥使用时车辆风险高。 能在坑顶东侧等待装车， 土方车辆将影响其他材料 进出场。 ③坑内挖土、转运机械、 车辆无法驶出深基坑，影 响工程正常施工。 结论 不适用 适用 不适用 经方案比选，通过在基坑内设置螺旋式混凝土栈桥可有效解决局促场地超深基 坑垂直出土的难题及工效低的难题，但必须采取措施控制建造和拆除的成本。 3.2混凝土栈桥方案优化 3.2.1栈桥路径优化 对栈桥路径进行优化，避开坑中坑，尽量最大化利于工程桩和支护桩；场地仅 有一个大门可用，且场地狭小，土方车辆应考虑可以不用掉头调整的情况下直接出 大门，且需考虑桥段与内支撑的关系。由此确定可设置栈桥的大致区域，见下图所 示： 10新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 图3-2 栈桥平面可用位置示意图 根据行车安全需净宽不少于6m、坡度不大于1:6.5、需留置平直段设置洗车装 置等要求，并采用BIM技术建立基坑支护体系模型，辅助进行栈桥的平面和空间设 计，拟出如下初步设计方案： 图3-3 栈桥初设平面投影示意 11新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 3.2.2栈桥长度优化 为保证垫层施工方便及减小栈桥建造成本，栈桥下端至基底部位可采用传统土 坡道。经商务估算局部土坡道抓斗出土与栈桥建造的成本，栈桥下部终点标高定为 14.0m，自栈桥终点至基底间约5m高度采用传统的自然放坡土坡道，可减小栈桥长 度32.5m。 3.2.3深化设计优化 本工程采用钢筋混凝土单车道栈桥，供车辆通行，进入到栈桥坡道的施工车辆 满载限重50t。委托中建一局集团建设发展有限公司对栈桥结构进行了深化设计和 设计优化，最终方案如下： 图3-4 栈桥优化设计后平面图 12新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 图3-5 A-A剖：栈桥与内支撑体系的空间关系立面示意图 栈桥结构采用“圆钢管柱+混凝土梁板”形式，基础采用钻孔灌注桩的形式，栈 桥总体分为平直段和斜坡段，平直段长度 13.0m，包含洗车池、沉淀池等设施，斜 坡段长度83.64m，起点标高27.0m，终点标高14.0m，距基底剩余高度通过临时土坡 道连接。 栈桥宽7m，坡度约1：6.5。栈桥桥面板采用300mm厚的钢筋混凝土板,双层双 向配筋C22@150，混凝土强度等级C30，钢筋保护层厚度20mm。 主梁截面尺寸为1000×1000mm、1000×1200mm，次梁截面尺寸为800×800mm， 栈桥梁混凝土强度等级为C30，钢筋保护层厚度为35mm。 栈桥钢立柱采用直缝焊接钢管，钢材牌号Q345，立柱直径700mm，壁厚20mm。 钢立柱底插入开挖面不小于4m，钢立柱之间需加设水平连杆及剪刀撑。 栈桥立柱桩直径为1000mm，桩长13m，桩端后注浆，部分立柱桩利用工程桩和 支撑立柱桩。 图3-6 栈桥设计BIM效果图 13新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 3.2.4施工方案优化 （1）栈桥建造由桩基施工单位进行施工，一方面可以降低施工穿插、协调的难 度，另一方面可以共用桩基工程的临时设施，节约成本，三是桩基施工单位具备回 收利用栈桥钢筋混凝土、型钢等的能力，可直接抵扣相应费用，具有财务经济性。 （2）栈桥施工积极采用新技术，实现科技创效。本工程拟采用的建筑业 10项 新技术有： 表3-2 序号 大项 新技术名称 1 地基基础和地下空间工程技术 灌注桩后注浆技术 2 混凝土裂缝控制技术 3 钢筋与混凝土技术 高强钢筋应用技术 4 高强钢筋直螺纹连接技术 5 钢结构技术 钢与混凝土组合结构应用技术 6 工具式定型化临时设施技术 绿色施工技术 7 混凝土楼地面一次成型技术 8 信息化技术 基于BIM的现场施工管理信息技术 （3）本工程安全文明施工要求高，栈桥上设置有自动洗车装置、自动喷洒降尘 装置等，采用LED灯带照明等，保证栈桥安全文明使用；拆除时选择绳锯切割、塔 吊吊运方式，减小噪音、扬尘污染。拟应用中建一局集团科技创效推广应用技术中 的绿色施工技术5项： 混凝土栈桥费用估算 表3-3 序号 技术类别 技术名称 1 施工道路自动喷洒防尘装置 环境保护 2 固体废弃物回收利用技术 3 节材与材料资源利用 可周转防护栏 4 节水与水资源利用 建筑施工场地循环水洗车池 5 节能与能源利用 施工现场LED照明技术 3.3混凝土栈桥方案经济性分析 混凝土栈桥费用估算 表3-4 14新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 序 单 综合单 项目 工程量 总价 号 位 价 1 设计费 项 1 60000 60000.00 灌注桩 现浇钢筋混凝土 m 522 1200 626400.00 钢管柱 型钢 m 393 2000 786000.00 水平连杆 型钢 m 154 356 54824.00 交叉连杆 型钢 m 128 280 35840.00 工程 2 桥面板 现浇钢筋混凝土 m³ 380.43 1215 462222.45 造价 桥段主梁 现浇钢筋混凝土 m³ 144.56 1860 268881.60 桥段次梁 现浇钢筋混凝土 m³ 34.02 1760 59875.20 防撞栏杆基础 现浇钢筋混凝土 m³ 33.28 1450 48256.00 格栅式定型化防 防护栏杆 m 196 136 26656.00 护栏 满堂脚手架搭拆 盘扣架 ㎡ 713 106 75578.00 钢管柱、钢筋混 拆除、清运 m³ 788 654 515352.00 凝土 拆除 3 型钢回收利用抵扣 钢管柱、连杆 t 118 -3000 -354000.00 费用 钢筋 t 76.83 -1962 -150732.07 钢筋混凝土回收利 用抵扣 C30钢筋混凝土 m³ 592.29 -60 -35537.40 人员工资 月 -46 18000 -828000.00 节约工期2个月 租金费用 月 -2 130000 -260000.00 经济 4 创效 工期奖励 / 2 -750000 -1500000.00 节省土方二次倒运 / m³ -104580 5.9 -617022.00 5 综合费用 元 / / -725406.22 注：洗车装置为各方案必须设置项目，故不进行费用估算。 经商务询价和测算，采用钢筋混凝土栈桥方案较原抓斗出土方案综合费用低 72.5万余元，此技术方案经济可行。 15新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 4、施工部署 4.1主要管理人员配置 4.1.1项目组织机构与安全管理组织机构 图4-1 项目组织机构图 项目部以本工程实际情况为基础，建立项目部安全管理组织机构，对施工安全 进行监督监管。如下： 图4-2 项目部安全管理组织机构图 16新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 4.1.2主要岗位及部门职责 主要人员岗位职责 表4-1 岗位名称 主要职责 作为公司法人代表在项目的授权委托人，全面负责项目部党建、履约和 项目经理 经营管理各项工作。项目整体协调、资源调配，管理人员分工，劳动力 安排及人员调配，组织检查验收等。 总工程师 协助项目经理开展工作，分管项目技术质量管理工作。 副经理 协助项目经理开展工作，负责项目施工现场全面生产管理工作。 协助项目经理开展工作，分管所属项目成本结算管理、招采物资管理及 商务经理 其他日常经营工作。 在项目经理的领导下，分管监督项目安全管理体系的有效运行以及项目 安全总监 安全管理相关工作的具体实施。 在项目经理的领导下，负责项目质量管理体系的有效运行以及项目质量 质量总监 管理相关工作的具体实施。 机械 在项目副经理的指导下，负责项目机械设备的使用、管理等相关工作。 工程师 工程部 土建 在项目副经理的指导下，负责施工现场土建工程的质量、安全、进度监 工程师 督等相关工作。 技术 在总工程师的指导下，负责技术标编制、施工方案编制、技术复核、科 工程师 技成果、设计管理等工作。 试验 在总工程师的指导下，负责项目施工试验检测方案（计划）编制、试验 工程师 台帐、现场试验室管理、检验试验等工作。 技术部 测量 在总工程师的指导下，负责项目施工测量方案编制及现场测量放线等工 工程师 作。 资料 在总工程师的指导下，负责项目施工资料管理方案编制、施工资料与同 管理岗 步管理、分包资料的审核、检查等工作。 合约 在商务经理的指导下，负责项目招采物资管理及合约事务管理工作。 工程师 商务部 成本 在商务经理的指导下，负责项目成本结算管理及相关事务工作。 工程师 物资 物资部 在商务经理的领导下，具体负责项目材料收、发、存、盘点等管理工作 工程师 质量 在质量总监的指导下，负责项目的工程质量监督检查工作，对项目的工 质量部 工程师 程质量负监督管理责任。 专职 在安全总监的领导下，负责项目安全监督检查工作，对项目安全负监督 安全部 安全员 管理责任。 17新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 4.2.施工部署和施工段划分 4.2.1栈桥立柱桩施工部署 采用两台旋挖钻机按由桥顶至桥底方向“隔一打一”的方式进行栈桥立柱桩的 施工，泥浆池等设备沿用目前工程桩施工阶段的设备。 注：图中ZK为工程桩兼做栈桥立柱桩，QZ为栈桥新增立柱桩 图4-3 栈桥立柱桩编号及施工顺序图 18新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 图4-4 栈桥立柱桩定位图 19新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 栈桥立柱桩信息表 表4-3 20新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 4.2.2栈桥梁板施工部署 将栈桥坡段划分为A段、B段2个施工段，A段长度为37.7m，面积为304㎡，B 段长度为59m，面积为417㎡，均采用砖胎膜体系进行施工。具体施工顺序为：A段 区域沟槽开挖→A段栈桥砖胎膜砌筑→A段栈桥结构施工→B段区域沟槽开挖→B段栈 桥砖胎膜砌筑→B段栈桥结构施工→开挖并预留接通临时土坡道。 图4-5 栈桥桥段平面分区 4.2.3栈桥拆除施工部署 本工程栈桥拆除主要采用静力切割+人工剔凿方法，栈桥梁板分两次拆除，首先 拆除占用工程桩的区域（混凝土支撑投影外的区域），见下图阴影区域；剩余的栈桥 同该区标高最高的一道支撑梁一同拆除。 图4-6 栈桥拆除分段示意图 栈桥拆除时，在下方搭设盘扣支撑架，用于承载切割下来的砼块和进行安全防护。 21新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 分块划分根据待拆除构件的结构尺寸、支撑体系及其基础的承载力、起重设备性能参数和重型货车的载重等确定，本工程栈桥的 分块重量控制在4.43吨以下。 22新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 图4-7 栈桥梁板切割分块图 23新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 栈桥坡道板塔吊吊装分块表 表4-4 TC7035-16塔吊 编号 截面 分段数 最大长度m 最大重量T 吊装距离 允许吊重 验算结果 （臂长58m） 1 B1 1 5 3.75 <58m 4.43吨 满足 2 B2 1 5 3.75 <58m 4.43吨 满足 3 B3 1 5 3.75 <58m 4.43吨 满足 4 B4 1 5 3.75 <58m 4.43吨 满足 5 B5 1 5 3.75 <58m 4.43吨 满足 6 B6 1 5 3.75 <58m 4.43吨 满足 7 B7 1 3 2.25 <58m 4.43吨 满足 8 B8 1 5 3.75 <58m 4.43吨 满足 9 B9 1 5 3.75 <58m 4.43吨 满足 10 B10 1 5 3.75 <58m 4.43吨 满足 11 B11 1 5 3.75 <58m 4.43吨 满足 12 B12 1 5 3.75 <58m 4.43吨 满足 13 B13 1 5 3.75 <58m 4.43吨 满足 14 B14 1 3.5 2.625 <58m 4.43吨 满足 15 B15 1 5 3.75 <58m 4.43吨 满足 16 B16 1 5 3.75 <58m 4.43吨 满足 17 B17 1 5 3.75 <58m 4.43吨 满足 18 B18 1 5 3.75 <58m 4.43吨 满足 19 B19 1 5 3.75 <58m 4.43吨 满足 20 B20 1 5 3.75 <58m 4.43吨 满足 21 B21 1 3.6 2.7 <58m 4.43吨 满足 22 B22 1 5 3.75 <58m 4.43吨 满足 23 B23 1 5 3.75 <58m 4.43吨 满足 24 B24 1 5 3.75 <58m 4.43吨 满足 25 B25 1 5 3.75 <58m 4.43吨 满足 26 B26 1 5 3.75 <58m 4.43吨 满足 24新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 TC7035-16塔吊 编号 截面 分段数 最大长度m 最大重量T 吊装距离 允许吊重 验算结果 （臂长58m） 27 B27 1 5 3.75 <58m 4.43吨 满足 28 B28 1 2.58 1.935 <58m 4.43吨 满足 29 B29 1 5 3.75 <58m 4.43吨 满足 30 B30 1 5 3.75 <58m 4.43吨 满足 31 B31 1 5 3.75 <58m 4.43吨 满足 32 B32 1 5 3.75 <58m 4.43吨 满足 33 B33 1 5 3.75 <58m 4.43吨 满足 34 B34 1 5 3.75 <58m 4.43吨 满足 35 B35 1 2.58 1.935 <58m 4.43吨 满足 36 B36 1 5 3.75 <58m 4.43吨 满足 37 B37 1 5 3.75 <58m 4.43吨 满足 38 B38 1 5 3.75 <58m 4.43吨 满足 39 B39 1 5 3.75 <58m 4.43吨 满足 40 B40 1 5 3.75 <58m 4.43吨 满足 41 B41 1 5 3.75 <58m 4.43吨 满足 42 B42 1 2.58 1.935 <58m 4.43吨 满足 43 B43 1 5 3.75 <58m 4.43吨 满足 44 B44 1 5 3.75 <58m 4.43吨 满足 45 B45 1 5 3.75 <58m 4.43吨 满足 46 B46 1 5 3.75 <58m 4.43吨 满足 47 B47 1 5 3.75 <58m 4.43吨 满足 48 B48 1 5 3.75 <58m 4.43吨 满足 49 B49 1 2.58 1.935 <58m 4.43吨 满足 50 B50 1 5 3.75 <58m 4.43吨 满足 51 B51 1 5 3.75 <58m 4.43吨 满足 52 B52 1 5 3.75 <58m 4.43吨 满足 53 B53 1 5 3.75 <58m 4.43吨 满足 25新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 TC7035-16塔吊 编号 截面 分段数 最大长度m 最大重量T 吊装距离 允许吊重 验算结果 （臂长58m） 54 B54 1 5 3.75 <58m 4.43吨 满足 55 B55 1 5 3.75 <58m 4.43吨 满足 56 B56 1 3.1 2.325 <58m 4.43吨 满足 57 B57 1 5 3.75 <58m 4.43吨 满足 58 B58 1 5 3.75 <58m 4.43吨 满足 59 B59 1 5 3.75 <58m 4.43吨 满足 60 B60 1 5 3.75 <58m 4.43吨 满足 61 B61 1 5 3.75 <58m 4.43吨 满足 62 B62 1 5 3.75 <58m 4.43吨 满足 63 B63 1 5 3.75 <58m 4.43吨 满足 64 B64 1 5 3.75 <58m 4.43吨 满足 65 B65 1 5 3.75 <58m 4.43吨 满足 66 B66 1 4.4 3.3 <58m 4.43吨 满足 67 B67 1 5 3.75 <58m 4.43吨 满足 68 B68 1 5 3.75 <58m 4.43吨 满足 69 B69 1 5 3.75 <58m 4.43吨 满足 70 B70 1 5 3.75 <58m 4.43吨 满足 71 B71 1 4.8 3.6 <58m 4.43吨 满足 72 B72 1 5 3.75 <58m 4.43吨 满足 73 B73 1 5 3.75 <58m 4.43吨 满足 74 B74 1 5 3.75 <58m 4.43吨 满足 75 B75 1 5 3.75 <58m 4.43吨 满足 76 B76 1 5 3.75 <58m 4.43吨 满足 77 B77 1 5 3.75 <58m 4.43吨 满足 26新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 栈桥坡道梁塔吊吊装分块表 表4-5 TC7035-16塔吊 编 最大长度 最大重量 截面（mm） 分段数 吊装距离 允许吊重 验算结果 号 m T （臂长58m） 1 1000*1000 1 1.6 4 <58m 4.43吨 满足 2 1000*1000 1 1.6 4 <58m 4.43吨 满足 3 1000*1000 1 1.6 4 <58m 4.43吨 满足 4 1000*1000 1 1.6 4 <58m 4.43吨 满足 5 1000*1000 1 1.6 4 <58m 4.43吨 满足 6 800*800 1 2 3.2 <58m 4.43吨 满足 7 800*800 1 2 3.2 <58m 4.43吨 满足 8 800*800 1 2 3.2 <58m 4.43吨 满足 9 1000*1000 1 1.6 4 <58m 4.43吨 满足 10 1000*1000 1 1.5 3.75 <58m 4.43吨 满足 11 1000*1000 1 1.6 4 <58m 4.43吨 满足 12 1000*1000 1 1.6 4 <58m 4.43吨 满足 13 1000*1000 1 1.6 4 <58m 4.43吨 满足 14 1000*1000 1 1.45 3.625 <58m 4.43吨 满足 15 1000*1000 1 1.6 4 <58m 4.43吨 满足 16 1000*1000 1 1.6 4 <58m 4.43吨 满足 17 800*800 1 2 3.2 <58m 4.43吨 满足 18 800*800 1 2 3.2 <58m 4.43吨 满足 19 800*800 1 2 3.2 <58m 4.43吨 满足 20 1000*1000 1 1.6 4 <58m 4.43吨 满足 21 1000*1000 1 1.6 4 <58m 4.43吨 满足 22 1000*1000 1 1.6 4 <58m 4.43吨 满足 23 1000*1000 1 0.7 1.75 <58m 4.43吨 满足 24 800*800 1 2 3.2 <58m 4.43吨 满足 25 800*800 1 2 3.2 <58m 4.43吨 满足 26 800*800 1 2 3.2 <58m 4.43吨 满足 27 1000*1000 1 1.6 4 <58m 4.43吨 满足 27新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 TC7035-16塔吊 编 最大长度 最大重量 截面（mm） 分段数 吊装距离 允许吊重 验算结果 号 m T （臂长58m） 28 1000*1000 1 1.6 4 <58m 4.43吨 满足 29 1000*1000 1 1.6 4 <58m 4.43吨 满足 30 1000*1000 1 1.6 4 <58m 4.43吨 满足 31 1000*1000 1 1.6 4 <58m 4.43吨 满足 32 1000*1000 1 1.6 4 <58m 4.43吨 满足 33 800*800 1 2 3.2 <58m 4.43吨 满足 34 800*800 1 2 3.2 <58m 4.43吨 满足 35 800*800 1 2.5 4 <58m 4.43吨 满足 36 1000*1000 1 1.6 4 <58m 4.43吨 满足 37 1000*1000 1 1.6 4 <58m 4.43吨 满足 38 1000*1000 1 1.6 4 <58m 4.43吨 满足 39 1000*1000 1 1.6 4 <58m 4.43吨 满足 40 1000*1000 1 1.6 4 <58m 4.43吨 满足 41 1000*1000 1 1.6 4 <58m 4.43吨 满足 42 1000*1000 1 0.6 1.5 <58m 4.43吨 满足 43 800*800 1 2 3.2 <58m 4.43吨 满足 44 800*800 1 2 3.2 <58m 4.43吨 满足 45 800*800 1 2 3.2 <58m 4.43吨 满足 46 1000*1000 1 1.6 4 <58m 4.43吨 满足 47 1000*1000 1 1.6 4 <58m 4.43吨 满足 48 1000*1000 1 1.2 3 <58m 4.43吨 满足 49 1000*1000 1 1.6 4 <58m 4.43吨 满足 50 1000*1000 1 1.6 4 <58m 4.43吨 满足 51 1000*1000 1 1.6 4 <58m 4.43吨 满足 52 1000*1000 1 1.6 4 <58m 4.43吨 满足 53 1000*1000 1 1.1 2.75 <58m 4.43吨 满足 54 800*800 1 2 3.2 <58m 4.43吨 满足 55 800*800 1 2 3.2 <58m 4.43吨 满足 28新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 TC7035-16塔吊 编 最大长度 最大重量 截面（mm） 分段数 吊装距离 允许吊重 验算结果 号 m T （臂长58m） 56 800*800 1 2 3.2 <58m 4.43吨 满足 57 1000*1000 1 1.6 4 <58m 4.43吨 满足 58 1000*1000 1 1.6 4 <58m 4.43吨 满足 59 1000*1000 1 1.5 3.75 <58m 4.43吨 满足 60 1000*1000 1 1.6 4 <58m 4.43吨 满足 61 1000*1000 1 1.6 4 <58m 4.43吨 满足 62 1000*1000 1 1.6 4 <58m 4.43吨 满足 63 1000*1000 1 1.6 4 <58m 4.43吨 满足 64 1000*1000 1 1.2 3 <58m 4.43吨 满足 65 800*800 1 2 3.2 <58m 4.43吨 满足 66 800*800 1 2 3.2 <58m 4.43吨 满足 67 800*800 1 2 3.2 <58m 4.43吨 满足 68 1000*1000 1 1.6 4 <58m 4.43吨 满足 69 1000*1000 1 1.6 4 <58m 4.43吨 满足 70 1000*1000 1 1.5 3.75 <58m 4.43吨 满足 71 1000*1000 1 1.6 4 <58m 4.43吨 满足 72 1000*1000 1 1.6 4 <58m 4.43吨 满足 73 1000*1000 1 1.6 4 <58m 4.43吨 满足 74 1000*1000 1 1.6 4 <58m 4.43吨 满足 75 1000*1000 1 0.9 2.25 <58m 4.43吨 满足 76 800*800 1 2 3.2 <58m 4.43吨 满足 77 800*800 1 2 3.2 <58m 4.43吨 满足 78 800*800 1 2 3.2 <58m 4.43吨 满足 79 1000*1000 1 1.6 4 <58m 4.43吨 满足 80 1000*1000 1 1.6 4 <58m 4.43吨 满足 81 1000*1000 1 1.6 4 <58m 4.43吨 满足 82 1000*1000 1 1.6 4 <58m 4.43吨 满足 83 1000*1000 1 0.8 2 <58m 4.43吨 满足 29新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 TC7035-16塔吊 编 最大长度 最大重量 截面（mm） 分段数 吊装距离 允许吊重 验算结果 号 m T （臂长58m） 84 1000*1000 1 1.6 4 <58m 4.43吨 满足 85 1000*1000 1 1.6 4 <58m 4.43吨 满足 86 1000*1000 1 1.6 4 <58m 4.43吨 满足 87 1000*1000 1 0.6 1.5 <58m 4.43吨 满足 88 800*800 1 2 3.2 <58m 4.43吨 满足 89 800*800 1 2 3.2 <58m 4.43吨 满足 90 800*800 1 2 3.2 <58m 4.43吨 满足 91 1000*1000 1 1.6 4 <58m 4.43吨 满足 92 1000*1000 1 1.6 4 <58m 4.43吨 满足 93 1000*1000 1 1.5 3.75 <58m 4.43吨 满足 94 1000*1000 1 1.6 4 <58m 4.43吨 满足 95 1000*1000 1 1.2 3 <58m 4.43吨 满足 96 800*800 1 2 3.2 <58m 4.43吨 满足 97 800*800 1 2 3.2 <58m 4.43吨 满足 98 800*800 1 2 3.2 <58m 4.43吨 满足 99 1000*1000 1 1.6 4 <58m 4.43吨 满足 100 1000*1000 1 1.6 4 <58m 4.43吨 满足 101 1000*1000 1 1 2.5 <58m 4.43吨 满足 102 1000*1000 1 1.6 4 <58m 4.43吨 满足 103 1000*1000 1 1.6 4 <58m 4.43吨 满足 104 1000*1000 1 1.6 4 <58m 4.43吨 满足 105 1000*1000 1 1.3 3.25 <58m 4.43吨 满足 106 800*800 1 2 3.2 <58m 4.43吨 满足 107 800*800 1 2 3.2 <58m 4.43吨 满足 108 800*800 1 2 3.2 <58m 4.43吨 满足 109 1000*1000 1 1.6 4 <58m 4.43吨 满足 110 1000*1000 1 1.6 4 <58m 4.43吨 满足 111 1000*1000 1 1.5 3.75 <58m 4.43吨 满足 30新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 TC7035-16塔吊 编 最大长度 最大重量 截面（mm） 分段数 吊装距离 允许吊重 验算结果 号 m T （臂长58m） 112 1000*1000 1 1.6 4 <58m 4.43吨 满足 113 1000*1000 1 1.6 4 <58m 4.43吨 满足 114 1000*1000 1 1.2 3 <58m 4.43吨 满足 115 800*800 1 2 3.2 <58m 4.43吨 满足 116 800*800 1 2 3.2 <58m 4.43吨 满足 117 800*800 1 2 3.2 <58m 4.43吨 满足 118 1000*1000 1 1.2 3 <58m 4.43吨 满足 119 1000*1000 1 1.2 3 <58m 4.43吨 满足 120 1000*1000 1 1.2 3 <58m 4.43吨 满足 121 1000*1000 1 1.2 3 <59m 4.44吨 满足 4.3施工进度计划 施工进度计划 表4-2 序号 施工内容 计划起止时间 计划工期 1 栈桥立柱桩施工 2020.10.26~2020.11.05 11天 2 A段桥段土方开挖 2020.11.20~2020.11.25 6天 3 A段桥段砖胎膜砌筑 2020.11.26~2020.11.28 3天 4 A段桥段钢筋绑扎 2020.11.29~2020.12.06 7天 5 A段桥段混凝土浇筑 2020.12.07~2021.12.07 1天 6 B段桥段土方开挖 2021.01.20~2021.01.25 6天 7 B段桥段砖胎膜砌筑 2021.01.26~2021.01.28 3天 8 B段桥段钢筋绑扎 2021.01.29~2021.02.06 7天 9 B段桥段混凝土浇筑 2021.02.07~2021.02.07 1天 10 连杆系杆加固施工 2021.02.08~2021.02.17 10天 11 栈桥支撑架搭设 2021.07.08~2021.7.12 5天 12 支撑梁外栈桥拆除 2021.07.13~2021.07.19 7天 13 栈桥支撑架拆除 2021.07.20~2021.07.24 5天 14 支撑梁投影范围内栈桥拆除 2021.11.09~2021.11.26 18天 4.4机械设备配置 栈桥建造机械设备配置计划 表4-3 31新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 序号 机械设备名称 型号 数量 单位 使用部位 1 旋挖机 SWDM360H-Ⅱ 1 台 立柱基础 钢管、钢筋笼吊 2 履带式起重吊 SCC550E 1 辆 装 XZJ5290JQZ25 3 轮胎式起重机 1 辆 水下混凝土浇筑 K 4 挖掘机 E6205F 1 部 成孔土方外运 5 混凝土泵车 三一 2 辆 水下混凝土浇筑 6 泥头车 比亚迪纯电动 5 辆 成孔土方外运 7 电焊机 300A 4 台 钢筋笼及立柱桩 8 钢筋切断机 / 1 台 钢筋笼 9 钢筋套丝机 GYZL-40 1 台 钢筋笼 10 钢筋调直机 / 1 台 钢筋笼 11 钢筋滚轮机 / 1 套 钢筋笼 栈桥拆除机械设备配置计划 表4-4 序号 机械设备名称 型号 数量 单位 使用部位 1 塔吊 TC7035-16t 1 台 吊运 2 绳锯机 / 4 台 切割 3 圆孔切割机 / 5 台 打孔 4 炮锤 / 1 台 5 气焊 / 2 台 6 手推车 / 2 辆 7 自卸车 / 2 辆 外运 4.5主要材料及周转材料需求计划 栈桥建造施工材料需求计划 表4-5 序号 部位 材料名称 规格 单位 数量 C20 t 10.79 钢筋 新增立柱桩 1 A8 t 1.7 （21根） 混凝土 C30水下 m³ 214.2 2 钢管立柱 钢管 A700,壁厚20mm m 393 32新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 序号 部位 材料名称 规格 单位 数量 1000*1000*20，内开 法兰盘 个 30 A700圆孔 （25根） 三角铁 400*150*20 个 240 梯形 （456+260）*270*12 个 46 3 节点板 160*290*200*141*405 五边形 个 32 ，t=12 [22b 220*79*7.0 m 307.6 [16b 160*65*8.5 m 255.6 4 连杆 缀板1 140*200*10 块 13 缀板2 264*200*10 块 13 缀板3 200*200*10 块 32 5 螺栓 普通螺栓 M22 只 216 钢筋 C32 t 48.4 6 梁 钢筋 C12 t 12.3 混凝土 C30 m³ 178 钢筋 C22 t 43.6 7 板 混凝土 C30 m³ 380 钢筋 C16 t 7.73 8 防撞墩 钢筋 C12 t 1.74 混凝土 C30 m³ 33 栈桥拆除施工材料需求计划 表4-6 序 材料名称 规格 单位 工程量 备注 号 1 钢管Φ48x3.6mm L-4500 根 140 主楞 2 钢管Φ48x3.6mm L-1800 根 304 主楞 3 钢管Φ48x3.6mm L-1500 根 132 主楞 4 钢管Φ48x3.6mm L-900 根 632 主楞 5 钢管Φ48x3.6mm L-600 根 762 主楞 6 钢管Φ48x3.6mm L-300 根 362 主楞 7 钢管Φ48x3.6mm 200 根 86 主楞 33新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 序 材料名称 规格 单位 工程量 备注 号 8 盘扣式立杆 B-LG-3000 根 4508 9 盘扣式立杆 B-LG-2500 根 284 10 盘扣式立杆 B-LG-2000 根 272 11 盘扣式立杆 B-LG-1500 根 284 12 盘扣式立杆 B-LG-1000 根 248 13 盘扣式立杆 B-LG-500 根 288 14 盘扣式立杆 B-LG-200 根 506 15 盘扣式水平杆 B-SG-1800 根 16 16 盘扣式水平杆 B-SG-1500 根 1168 17 盘扣式水平杆 B-SG-1200 根 704 18 盘扣式水平杆 B-SG-900 根 12000 19 盘扣式水平杆 B-SG-600 根 1244 20 钢管Φ48x3.6mm L-6000 根 38 21 钢管Φ48x3.6mm L-3000 根 4 22 钢管Φ48x3.6mm L-2000 根 76 23 钢管Φ48x3.6mm L-1800 根 82 24 钢管Φ48x3.6mm L-1500 根 35 25 钢管Φ48x3.6mm L-1200 根 1528 26 钢管Φ48x3.6mm L-900 根 76 27 钢管Φ48x3.6mm L-600 根 26 28 可调底座 A-XT-500 个 1648 29 可调托撑 A-ST-500 个 1648 B- 30 盘扣式斜杆 根 20 SXG-1500x1800 B- 31 盘扣式斜杆 根 770 SXG-1500x1500 B- 32 盘扣式斜杆 根 587 SXG-1200x1500 33 盘扣式斜杆 B-XG-1500x1000 根 16 34 盘扣式斜杆 B-SXG-900x1500 根 9254 35 盘扣式斜杆 B-1748 根 8 34新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 序 材料名称 规格 单位 工程量 备注 号 36 盘扣式斜杆 B-SXG-600x1500 根 1158 37 盘扣式斜杆 B-XG-1500x500 根 26 38 盘扣式斜杆 B-XG-1200x1000 根 18 39 盘扣式斜杆 B-SXG-900x1200 根 460 40 盘扣式斜杆 B-XG-900x1000 根 330 41 盘扣式斜杆 B-SXG-600x1200 根 144 42 盘扣式斜杆 B-XG-1200x500 根 9 43 盘扣式斜杆 B-SXG-900x900 根 3136 44 盘扣式斜杆 B-XG-600x1000 根 36 45 盘扣式斜杆 B-XG-900x500 根 305 46 盘扣式斜杆 B-XG-600x500 根 28 4.6劳动力计划 栈桥建造劳动力配置计划 表4-7 工种 首段安装 后续延伸 备注 测量工 2 2 桩位放样 起重工 5 5 吊装 焊工 5 5 连杆、钢筋笼焊接 电工 2 2 临电布置、检查 油漆工 2 2 连杆涂装 信号工 2 2 起重作业指挥 司索工 2 2 吊具捆绑、挂钩、卸钩 钢筋工 10 10 栈桥梁板钢筋绑扎 砌筑工 8 8 栈桥梁板砖胎膜砌筑 栈桥梁板及基础混凝土 混凝土工 5 5 浇筑 架子工 3 3 临边防护及操作架搭设 力工 5 5 配合其他零星工作 合计 50 50 / 栈桥拆除劳动力配置计划 表4-8 序号 工种 人数 备注 35新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 1 切割机操作工 10 切割机操作 2 气割工 4 机械操作 3 设备维修工 1 机械维修 4 叉车司机 2 叉车运输 5 起重吊装指挥 1 起重指挥 6 起重吊装司机 2 起重吊装 7 运输车司机 5 物料运输 8 电工 1 机械维修、用电操作 9 架子工 20 架子搭设 10 普工 5 场地保洁、文明施工 11 安全员 1 安全生产监督管理 合计 51 36新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 5、施工方法 栈桥的施工与基坑工程和桩基础工程穿插进行，具体各工序施工工艺流程：栈桥 立柱桩在工程桩施工时进行穿插，A段桥段在第一层土方开挖时进行穿插，第一道内 支撑施工完成后进行第二层土方开挖和B段桥段施工，桥段施工完成后随着土方开挖 穿插进行栈桥连杆的加固。 栈桥拆除自底到顶逐跨顺次进行，先搭设支撑，后进行拆除。总体施工流程如下： 土方开挖完成→栈桥下垫层浇筑→拆除水平和交叉连杆→支撑架体搭设→定位放切割 线→排孔→第一跨板切割拆除→第一跨梁切割拆除→第一跨钢管立柱拆除→后续跨度 重复上一跨拆除顺序。 5.1钢管立柱吊装设备选型及方法 5.1.1吊装设备选择 （1）最大起重量的确定 本工程支立柱桩钢管采用整体吊装，最大规格为φ700mmδ20mm×21.5m。 最大钢管起重量约为7.2t，最大钢筋笼起重量约为1.3t，扁担梁、吊钩、滑轮 组、卸扣、钢丝绳小计0.35t。 最大起重量=4.2+1.3+0.35=8.85（t）。 （2）起重垂直高度计算 当立柱钢管吊装入孔时，需垂直吊装。起重高度由以下几项相加： ①立柱钢管长度21.5米（按最大长度考虑）； ②扁担梁下钢丝绳到钢管立柱顶1.2米； ③扁担梁上钢丝绳垂直高度1.3米； ④扁担梁高度0.25米 ⑤吊钩底到吊臂顶端距离按4.0米考虑； ⑥起吊后钢管立柱垂直离地距离按2.5米考虑 垂直吊装高度H=21.5+1.2+1.3+0.25+4.0+2.5 = 30.75米 （3）起重机选型确定 本工程钢管立柱拟采用两台起重机吊装： 主吊：三一履带起重机SCC550型 37新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 主吊设备主要性能参数表 表5-1 主吊设备工况载荷表 表5-2 38新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 图5-1 主吊（三一履带起重机SCC550型）工况作业范围 根据起重机各工况荷载表，三一SCC550型履带起重机在臂长40m、工作半径不 大于9m工况下起吊净空高度为37m包括吊车机身高度），最大起重能力为13.2吨， 能满足本工程重量最大（计算重量8.85吨）、长度最长（计算长度30.75m）钢管立 柱吊装需求。 39新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 副吊：QY25K5-Ⅰ型——主要性能参数表 表5-3 根据起重机各工况荷载表，QY25K5-Ⅰ汽车吊作为钢管立柱起吊的副吊，臂长及 吊重满足钢管立柱起吊要求。 5.1.2 吊装验算 （1）钢丝绳强度验算 本工程使用的钢丝绳直径均为26.0mm，其破断拉力为34950kg（见表5-1），即 349.5kN。 ①钢丝绳容许拉力计算 钢丝绳容许拉力可按下式计算： 其中: [Fg]──钢丝绳的容许拉力(kN)； Fg──钢丝绳的钢丝破断拉力总和(kN),取 Fg=349.5(kN)； 40新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 α──考虑钢丝绳之间荷载不均匀系数，α=0.85； K──钢丝绳使用安全系数，取 K=5.5； 经计算得 [Fg]=0.85×349.5/5.5=54.01 (kN)，即5401kg。 6×37＋1钢丝绳安全吊重表 表5-4 每100m 钢丝绳 当σ=170 安全吊重量（公斤） 钢丝绳 直径d 公斤/毫米2 重量 安全系数K （毫 时的破断拉 （公 米） 力（公斤） 3.5 4.5 5 6 7 8 10 斤） 8.7 26.21 3880 1108 863 776 647 554 458 388 11.0 40.96 6070 1735 1350 1214 1010 867 758 607 13.0 58.98 8740 2490 1940 1748 1455 1248 1090 874 15.0 80.27 11900 3400 2645 2380 1985 1700 1488 1190 17.5 104.80 15500 4330 3445 3100 2683 2215 1937 1550 19.5 132.7 19650 5620 4370 3930 3275 2707 2456 1965 21.5 163.8 24250 6940 5380 4850 4041 3464 3031 2425 24.0 198.2 29350 8380 6520 5870 4891 4192 3669 2935 26.0 235.9 34950 9985 7766 6990 5825 4993 4369 3495 1172 28.0 276.8 41050 9122 8210 6841 5864 5132 4105 8 1360 30.0 321.1 47600 10577 9520 7933 6800 5950 4760 0 1561 32.5 368.6 54650 12144 10930 9108 7807 6831 5465 8 1775 34.5 419.4 62150 13811 12430 10358 8877 7769 6215 7 2005 36.5 470.5 70200 15600 14040 11533 10027 8775 7020 7 2248 39.0 530.8 78700 17488 15740 13116 11242 9837 7870 5 2775 43.0 655.3 97150 21588 19430 16191 13878 12143 9715 7 3357 47.5 792.9 117500 26111 23500 19583 16785 14687 11750 1 3985 52.0 943.6 139500 31000 27900 23250 19928 17437 13950 7 ②钢丝绳验算 吊装钢丝绳承受拉力最大时为垂直吊装入孔时，由笼头上 2根直径为26.0mm钢 丝绳吊装。每根钢丝绳受力情况： P=8800/2=4400(kg)＜5401(kg)，钢丝绳满足强度要求。 （2）卸扣验算 卸扣的选择与钢丝绳最大受力有关：本工程吊装钢丝绳承受拉力最大时为钢管立 柱及钢筋笼整体垂直下放时，由钢管立柱顶端 2根钢丝绳吊装。此时，最大拉力为 41新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 4.4t。因此，选用6t卸扣可满足要求。 5.1.3钢管立柱吊装方法 钢管立柱吊装作业时必须严格按照计算的臂长长度、工作半径，在额定范围的起 重角度、起重重量进行操作。吊机回转时应缓慢，必须在指挥的信号下动作。本工程 钢管立柱吊装平吊采用三点吊装法，垂直入孔采用两点吊装。 （1）工艺流程 设置吊耳 →加固吊点 →吊车就位 →钢管立柱水平起吊 →钢管立柱垂直入孔 →钢管立柱孔口焊接 →钢管立柱及钢筋笼整体下放、固定 （2）设置吊耳 图5-2 钢管立柱吊耳焊接位置图 ①吊耳必须采用Ⅰ级光圆钢筋制作，严禁使用Ⅱ、Ⅲ级钢筋或经冷拉以及回直的 钢筋。 ②钢管立柱吊耳长度根据现场实测护筒标高及钢管立柱设计标高进行确定。 ③吊耳直径应经计算确定，吊耳钢筋的抗拉强度，设计安全系数应不小于4.0。 本工程采用φ28圆钢作为吊筋。 ④钢管立柱吊耳焊接在钢管外表面上，焊缝质量必须满足焊接规范要求。 （3）加固吊点 ①钢管立柱根据长度和受力情况选择主吊点和副吊点。主吊点选择在靠近钢管立 柱端头处，第二个吊点选择在距另一端1/4钢管长度处。 42新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 （4）吊车就位 ①吊车站位前必须对吊车位置地面进行处理，严禁吊车站位在原泥浆池、已灌注 的桩头等地基承载力弱的地方。吊车站位前必须对地基承载力进行检验，检验合格后 方可支立吊车。 ②吊车支立后必须进行倾覆稳定性计算，稳定性系数达到要求后方可使用。 ③吊车支腿只在地基承载力弱的地方时，支腿处必须加垫钢板或枕木。 （5）立柱钢管吊装 ①吊放钢管立柱前，必须先将存放场地整平夯实，存放场地不宜设在低洼积水处。 吊放前先用方木每隔两米做为支撑，然后将立柱钢管吊放至方木上，并对当日不使用 的钢管及时覆盖。 ②起吊立柱钢管前先进行吊点的选择，吊点根据立柱钢管的长度进行确定。任何 时段吊装立柱钢管时，吊点最少不得少于两个，严禁将立柱钢管一端吊起后进行拖拉。 ③立柱钢管吊装步骤： 第一步：指挥转移到起吊位置，起重工分别安装吊点的卸扣。 第二步：检查各吊点钢丝绳的安装情况及受力重心后，开始同时平吊。 图5-3 立柱钢管起吊示意图 第三步：立柱吊至离地面0.3～0.5米后，应检查立柱钢管是否平稳后移动至孔 口附近，主钩起吊，根据钢管立柱尾部距地面距离，及时指挥辅勾脱钩。 第四步：立柱钢管吊起后，主钩吊车匀速起钩，辅钩配合使立柱钢管空中翻转垂 直于地面。 第五步：指挥起重工卸除立柱钢管上辅助钩吊点的卸扣，然后远离起吊作业范围。 43新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 第六步：指挥吊机吊笼入孔、定位，立柱钢管与孔口钢筋笼主筋进行焊接；下放 立柱钢管及钢筋笼。 吊放立柱钢管时要对准孔位，垂直轻放，慢放入孔，入孔后应徐徐下放不得旋转， 若遇阻应停止下放，查明原因进行处理，严禁提高猛落和强制下入。 5.2立柱桩及钢立柱施工方法 5.2.1施工工艺流程 图5-4 立柱桩施工工艺流程图 44新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 5.2.2放桩位线 依据设计图纸的桩位进行测量放线，使用全站仪测定桩位。在桩位点打 300mm深 的木桩，桩上标定桩位中心，并采用“十字栓桩法”作好标记，并加以保护。 测量结果经自检、复检后，报请监理复核，复核无误并签字认可后方可施工，以 确保放线的精确性。 5.2.3埋设护筒 采用钢护筒，护筒直径大于钻直径，护筒顶标高应高于施工面200～300mm，并 确保筒壁与水平面垂直，隔离地面水，稳定孔口土壤和保护孔壁不塌，以保证其垂直 度并防止泥浆流失，以利钻孔工作进行。护筒周围用粘土分层夯实。 护筒定位时应先对桩位进行复核，然后以桩位为中心，定出相互垂直的十字控制 桩线，并作十字栓点控制，挖护筒孔位，吊放入护筒，同时用十字线校正护筒中心及 桩位中心，使之重合一致，并保证其护筒中心位置与桩中心偏差小于20mm。 钻孔前应再次测定桩位，并确保护筒底端坐在原状土层。 5.2.4钻机就位 旋挖机就位前要求场地处理平整坚实，以满足施工垂直度要求。旋挖机按指定位 置就位后，须在技术人员指导下，调整桅杆及钻杆的角度。 对孔位时，采用十字交叉法对中孔位。在对完孔位后，操作手启动定位系统，予 以定位记忆。对中孔位后，钻机不得移位，钻臂也不得随意改变角度。 5.2.5护壁泥浆制备 为保证护壁质量，在主要利用原土造浆的情况下，现场准备膨润土。 ①采用钠膨润土，掺外加剂配制护壁泥浆 新鲜泥浆配合比： 表5-5 配料 膨润土（%） 纯 碱（%） CMC（%） 配比 3～10 1 0.1 ②泥浆材料的选定 水：取用自来水；膨润土：钠膨润土；纯碱：食用碱羟甲基纤维素CMC，易溶高 粘。 ③泥浆性能指标及测试方法 表5-6 项目 性能指标 测试方法 45新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 比重 1.05～1.25 比重称 粘度 18～25S 漏斗粘度计500ml/700ml 胶体率 >98% 100ml量杯法 含砂量 <8% 含砂量测定仪 泥皮厚 1～2.5mm/30min 失水量仪 PH值 8～10 PH试纸 注：比重1.25为成孔后泥浆比重，正常情况下只测比重、粘度、PH值。 ④泥浆制备的技术要求 对孔内泥浆的浆面下1m处及离孔底以上1m处各取一次试样测试。若达不到标准 规定，要及时调整泥浆性能。新制泥浆应静置24小时，测试合格后方能应用。旋挖 斗提升出地面时要及时补浆，以保持孔内泥浆面高度。 在清孔结束后测一次粘度和比重，浇筑混凝土前再测一次，并做好原始记录。 ⑤泥浆系统的布置 根据本工程的施工进度和设备配置，考虑在施工现场设置两套泥浆制备系统(钢 制专用泥浆箱及泥浆池)，配备两套泥浆输送回收系统，供作业线使用。 桩孔的回浆首先经过JHB～100分子振动筛处理，将泥浆的泥和砂等大粒径的杂 物分离出，处理后的泥浆再经过三级沉淀。 图5-5 泥浆回收示意图 5.2.6旋挖机成孔 第一根桩施工时，要慢速运转，掌握地层对钻进的影响情况，以确定在该地层条 件下的钻进参数。 开钻前，用水平仪测量孔口护筒顶标高，以便控制钻进深度。钻进开始时，注意 46新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 钻进速度，调整不同地层的钻速。 在钻进过程中，一定要保持泥浆面不得低于护筒顶400mm。提钻时，须及时向孔 内补浆，以保持泥浆面不得低于护筒顶 400mm。钻进过程中，要经常检查钻斗尺寸 （可根据试钻情况决定其大小）。钻进过程中，采用工程检测尺随时观测检查，调整 和控制钻杆垂直度。 5.2.7清孔 第一次清孔应在完成孔之后并在吊装钢筋笼之前立即进行。第一次清孔，采用钻 机放慢钻速利用双底捞渣钻头将悬浮沉渣全部带出的方式进行；清孔结束，自检合格 后与监理工程师利用测井仪器，共同进行桩孔各项参数的测定。第一次清孔到使用井 径仪检测时间约30分钟。 在下放钢筋笼后，浇灌混凝土之前，必须进行二次清孔。清孔时采用流量为 120m3/h的3PN泥浆泵将孔底沉渣清出。置换泥浆并及时补充新泥浆，直至各项指标 合格。清孔过程中须保持孔内水头，防止坍孔，不得采用加深钻孔深度的方法来代替 清孔。清孔结束时后3～5min，在监理工程师监督下用标准测绳测量沉渣厚度。测绳 探头为圆锥形。定期复测测绳标尺位置的准确度，且应有备用测绳。灌注混凝土前最 后测量孔深，检查沉渣厚度不得大于50mm，超过标准的必须进行再次清孔。 5.2.8钢筋笼制作 进场钢筋有出厂证明或合格证，试验合格单，现场见证取样进行原材复试。 平整钢筋笼加工场地，设置100厚混凝土地面。钢筋进场后保留标牌，按规格分 别堆放整齐，防止污染和锈蚀。 立柱桩钢筋笼长13米左右，一次制作，钢筋在同一节内接头采用直螺纹套筒连 接，接头错开35d，d为钢筋直径。螺旋筋与主筋采用点焊，加劲筋与主筋采用点焊， 加劲筋接头采用单面焊10d。钢筋笼上下两节连接采用直螺纹套筒连接，在上半截钢 筋笼底部预留螺旋筋和加强筋待钢筋笼焊接完成再绑扎到位。 根据现场实际情况，钢筋笼成型后根据规范要求进行自检、隐检和交接检，内容 包括钢筋（外观、品种、型号、规格）、焊缝（长度、宽度、厚度、咬口、表面平整 等）、钢筋笼允许偏差（主筋间距、加劲筋间距、钢筋笼直径和长度等），并作好记 录。结合钢筋焊接取样试验和钢筋原材复试结果，有关内容报请监理工程师检验，合 格后方可吊装。 钢筋笼保护层厚度50mm，采用Ф18钢筋作为导向钢筋保护层，沿钢筋笼周长水 47新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 平均布4个，纵向间距3m，导向钢筋保护层焊在主筋上。检验合格后的钢筋笼应按 规格编号分层平放在平整的地面上，防止变形。 5.2.9钢筋笼安装 立柱桩钢筋笼直径为 900mm（保护层厚度 50mm），主筋为 16C20,螺旋箍筋为 A8@200,采用后台加工一次成型，一次吊装的方法进行安装。 钢筋笼加工完成后，并经项目部检查验收合格后方可起吊安放，为避免钢筋笼在 起吊过程中变形，采用“三点”起吊的方法，其中“主挂钩”采用“扁担型”吊具， 保证钢筋笼端部受力均匀，吊装时，由水平状态起吊，并在起吊过程中，主吊钩平稳 提升，副吊钩平稳下降，逐渐转化为垂直状态。 5.2.10钢管立柱安装 ①根据桩孔施工测量控制点，进行钢管立柱基准线和轴线的放线和测量。在钢管 立柱安装前引测控制点至桩孔位置及支撑钢架上，布设钢结构测量控制网，将各控制 点用红色油漆做成明显的标记，并采取保护措施，以防破坏。 ②在每个有钢管立柱的孔位处铺设钢板，为安装钢支架作准备。 ③安装钢支撑架。将制作好的H型钢支撑架安装到钢板上，在地面及钢支撑架上 测放钢管柱吊装时用的定位轴线，作好标记。如下图所示： 图5-6 钢支撑架安装 ④安装钢筋笼。将钢筋笼吊入桩孔中，露出地面 1500㎜长，将钢筋笼和H型钢 支撑架固定在一起。 ⑤钢管柱和钢筋笼连接。钢管立柱与钢筋笼连接大样如下图： 图5-7 钢管立柱与钢筋笼连接大样 48新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 将钢管柱吊到离地面高约2m的位置，吊机主吊钩加速起钩，待钢管柱底部将要 和地面接触时，主吊机起钩速度放慢，始终保持钢管柱底部不和地面按触。当钢管柱 吊至垂直位置后，副吊钩脱钩，由主吊钩将钢管柱吊至安装孔上方并下降就位。钢管 柱下降到钢筋笼上口位置时停钩，由安装人员将钢管柱导入钢筋笼中。 ⑥慢慢落钩，边落钩边调整钢筋笼位置，使钢管柱顺利插入钢筋笼中，当钢管柱 进入钢筋笼长度达到3m时停钩，将钢管柱下端侧壁和钢筋笼主筋通过焊接起来，焊 接主筋不少于8个，焊接长度≥5d，双面满焊，焊缝饱满，焊缝高度≥10mm。 ⑦钢筋笼和钢管柱固定好后，待焊缝冷却自然冷却后，钢管柱和钢筋笼一起下降， 到设计标高位置时将用钢管撑杆将钢管柱和支撑架连接起来，如下图所示： 图5-8 钢管柱和支撑架固定 图5-9 设置柱轴线调节千斤顶 ⑧在支架的四个方向上各设置一个调节装置，另一端和钢管柱面顶紧，如上图所 示。 ⑨钢管柱轴线位置及垂直度调节。首先调节水平调节杆，使钢管柱四个面的中心 线和地面及钢支撑架上的轴线对准，将调节丝杆拧紧。然后调节竖向调节杆，使钢管 柱顶部四个面上的中心线和地面或钢支撑架上的基线对准，将调节丝杆拧紧。调整完 毕经验收合格后进行混凝土浇灌。 5.2.11水下混凝土灌注施工 浇筑混凝土前，要测定泥浆面下1m及孔底以上1m处泥浆比重和含砂量，若比重 大于1.25，则采取置换泥浆清孔。成孔一小时后孔底泥渣厚不得大于 50mm，浇筑混 凝土前（下钢筋笼、导管）孔底沉渣厚度不得大于 50mm。泥浆比重1.1～1.15，含砂 量小于8%。 ①导管和漏斗 选择合适的导管，导管直径为250mm。导管组装时接头必须密合不漏水（要求加 49新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 密封圈，黄油封口）。在第一次使用前应进行闭水打压试验，试水压力 0.6～ 1.0MPa，不漏水为合格。导管底端下至孔底标高上500mm左右。漏斗安装在导管顶端。 ②对混凝土的技术要求 设计为强度等级为C30水下混凝土，试配强度等级应为C35。粗骨料（碎石）最 大粒径不得大于25mm，坍落度180～220mm，扩散度为340mm～450mm，最大容许含盐 量0.5％。采用普通硅酸盐水泥，可适当掺加高效减水剂，掺量根据试验确定，并经 设计师的认可。不允许任何含有氯化钙的外加剂用在混凝土配合比中。配制的混凝土 应该密实，具有良好的流动性。满足水下混凝土灌注并为保证设计要求，以保证桩身 混凝土的强度。 ③浇筑水下混凝土 混凝土浇筑前必须重新检查成孔深度并填写混凝土浇筑申请，合格后方可浇筑。 混凝土浇筑前必须检查混凝土塌落度、和易性并记录。混凝土运到灌注点不能产生离 析现象。导管内使用的隔水塞球胆大小要合适，安装要正，一般位于水面以上。灌注 混凝土前孔口要盖严，防止混凝土落入孔中污染泥浆。 混凝土灌注过程中，始终保持导管位置居中，提升导管时应有专人指挥掌握，不 使钢筋骨架倾斜、位移，如发现骨架上升时，立即停止提升导管，使导管降落，并轻 轻摇动使之与骨架脱开。 混凝土灌注到桩孔上部5米以内时，可不再提升导管，直到灌注至设计标高后一 次拔出。灌注至桩顶后必须多灌0.5m，以保证凿去浮浆后桩顶混凝土的强度。 混凝土灌注完成后及时拔出护筒，在最后一次拔管时，要缓慢提拔导管，以避免 孔内上部泥浆压入桩中。灌注混凝土过程中，及时测量混凝土面的标高，严格控制超 灌高度，确保有效桩长和保证桩头的高度。 在灌注水下混凝土过程中，设污水泵及时排水防止泥浆漫出，确保文明施工。做 好并收集、整理好各种施工原始记录，质量检查记录等原始资料，并做好施工日志。 5.2.12桩端注浆 新增立柱桩基础需进行桩端后注浆，注浆装置应复核下列要求： （1）注浆装置的要求： ①注浆管应采用钢管，且与钢筋笼绑扎或焊接牢固； ②注浆管应沿钢筋笼长度方向对称布置两根， ③钢筋笼应放置到底，不得悬吊，下笼受阻时不得撞孔，扭笼。 50新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 （2）注浆阀的要求 ①注浆阀应能承受1Mpa以上的静水压力，注浆阀外部保护层应能抵抗砂石等硬 质物的刮撞而不致使管阀受损； ②注浆阀应具备逆止功能。 （3）注浆液的要求： ①注浆液应采用水泥浆，水灰比宜为0.7-0.9， ②桩端注浆终止注浆压力应根据土层性质及注浆点深度确定，对于风化岩、非饱 和黏性土及粉土，注浆压力宜为 3~10Mpa；对于饱和土层注浆压力宜为 1.2~4MPa， 软土宜取低值，密实黏性土宜取高值； ③注浆流量不宜超过 75L/min； （4）后注浆作业起始时间、顺序和速率的要求： ①注浆作业宜于成桩 2d 后开始； ②注浆作业与成孔作业点的距离不宜小于 8~10m； ③对于饱和土中的复式注浆顺序宜先桩侧后桩端；对于非饱和土宜先桩端后桩侧； 多断面桩 侧注浆应先上后下；桩侧桩端注浆间隔时间不宜少于 2h； ④桩端注浆应对同一根桩的各注浆导管依次实施等量注浆； 对于桩群注浆宜先外围、后内部。 （5）后注浆桩基工程质量检查和验收应符合下列要求 ①后注浆施工完成后应提供水泥材质检验报告、压力表检定证书、试注浆记录、 设计工艺参数、后注浆作业记录、特殊情况处理记录等资料； ②在桩身混凝土强度达到设计要求的条件下，承载力检验应在后注浆 20d 后进 行，浆液中掺入早强剂时可于注浆 15d 后进行。 5.2.13空孔回填 混凝土浇筑完成后，待混凝土终凝后方可进行空孔回填（24小时后），回填时， 应对称回填，以防止立柱桩受到不均匀挤压变形，同时，施工机械严禁碰触立柱桩钢 管，避免损坏，回填材料可采用原状土或石粉，应保证回填材料的压实度。 51新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 5.3桥面施工方法 5.3.1施工工艺流程 图5-10 桥面施工工艺流程图 5.3.2土方开挖 首先，根据图纸位置进行平面位置放样，用白灰放出边线，并计算各设施的高程。 土方开挖完成后，根据各设施的平面位置、高程浇筑50mm厚的C15混凝土垫层。 5.3.3法兰盘焊接及立柱与桥面连接 （1）钢管立柱桩端部需要焊接法兰盘与栈桥面板连接，法兰盘为环形，平面尺 寸1000*1000，厚度20mm，法兰盘与钢管连接部位增设三角铁 8块，三角铁尺寸为 400*150*20mm，居中对称布置，三角铁、法兰盘与立柱桩之间均需要满焊连接，焊缝 等级为三级。 52新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 （2）圆钢立柱与栈桥桥面的连接节点做法 图5-11 钢管立柱顶与栈桥连接大样立面图 图5-12 钢管立柱顶与栈桥连接大样平面图 5.3.4砖胎膜砌筑 栈桥模板支设采用砖胎膜体系： 栈桥梁板底模均为原状土+混凝土垫层，因此必须保证基层土的承载力，在土方 开挖过程中禁止扰动，侧模采用砖胎膜砌筑，砖胎膜内侧采用1：3水泥砂浆抹灰， 抹灰完成后进行梁外侧土方回填、垫层浇筑、钢筋绑扎。对于深度≥1m的构件砌筑 240mm厚的砖胎膜，深度＜1m的构件砌筑120mm厚砖胎膜。 5.3.5钢筋绑扎 主梁截面为1000*1000、1000*1200，次梁截面尺寸为800*800，配筋详栈桥施工 图纸。 栈桥板面配筋为双层双向C22@150，板厚300mm，钢筋保护层厚度20mm，梁板钢 筋的接头采用直螺纹套筒连接，接头搭接率不应超过 50%，同截面搭接的范围为 35d，同时钢筋绑扎应满足图集16G101-1的其他规定。 钢筋绑扎完成后，应经项目部检查验收合格后方可进行下一道工序。 5.3.6混凝土浇筑 栈桥混凝土强度等级为C30，混凝土浇筑前必须检查钢筋绑扎情况，预埋件的尺 寸和平面位置等，检查无误后方可进行浇筑。 栈桥主梁属于大体积混凝土，由于大体积混凝土水泥水化热大量积蓄在结构内部， 不易向外散发，因而结构内部混凝土的温度急剧上升，且高温持续时间长；而结构表 层混凝土则较容易散热，其温度趋近于环境温度，这样就形成了内表温差。在给定的 混凝土配合比条件下，结构混凝土厚度越厚，内表温差就越大。因此，必须采取有效 措施控制结构的内表温差，本工程将采用表面保温措施。表面保温即混凝土浇筑成形 后，在混凝土表面覆盖保温材料（水）。为保证保温措施到位，必须对混凝土结构进 行内外温度测温。 53新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 （1）温测点的设置 大体积混凝土温度监测点设置应能真实反映出混凝土块体的里外温差，降温速率 及环境温度真实情况为原则，根据规范和底板的平面尺寸外形及结构特点进行设置。 在平面上，测温点沿底板纵横方向间距约 10m左右布置一点。在垂直方向上，每 个测温点沿垂直高度在其表面、中部和板底分别埋设测温管，垂直高度依次为板 顶-50mm、板中部、板底+50mm。测温管上口超出浇筑混凝土面100mm。测温管安装位 置要准确，固定牢固。 图5-13 大体积混凝土测温管布置示意图 （2）监测频率 监测频率：测温读数要持续至少30天，并采用电子测温仪记录，具体测温读数 时间如下： 大体积混凝土施工测温项目和次数 表5-7 测温项目 测温次数 连续10天 每2小时 以后10天 每4小时 以后10天 每8小时 大体积混凝土浇筑体里表温差、降温速率及环境温度及温度应变的测试，在混凝 土浇筑后，每昼夜可不应少于4次；入模温度的测量，每台班不少于2次。 大体积混凝土养护的降温阶段，如果混凝土温度缓慢下降，徐变得以充分显现， 则混凝土中拉应力能相应减小，同时，混凝土龄期愈长，混凝土抗拉性能的提高比抗 压性能要快，可避免和减少裂缝的产生。混凝土中心最高温度的降温速度以每日2℃ 54新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 ～4℃为宜，对于1.5m以下厚度的混凝土，降温一般需5d～7d。 在测温进程中，当发现砼内部温度差接近25℃时，测温人员要及时报告项目技 术部，由有关人员根据实际情况及时采取措施加强保温或延缓撤除保温材料时间等来 控制温差。 （3）温控指标 根据《大体积混凝土施工规范》要求，温度指标符合下列规定： 混凝土浇筑体在入模温度（不宜大于30℃）基础上的温升值不宜大于50℃； 混凝土浇筑块体的里表温差(不含混凝土收缩的当量温度)不宜大于25℃； 混凝土浇筑体的降温速率不宜大于2.0℃/d。 混凝土浇筑体表面与大气温差不宜大于20℃。 （4）温控措施 作好混凝土保湿蓄热养护，提高混凝土早期或相应龄期抗拉强度和弹性模量。 控制降温速度，尽量减少大休积混凝土在空气中的暴露时间，避免冷热干湿剧变。 因此测温时不要大范围掀开保温措施。 控制混凝土浇筑温度。为了减少结构物的内表温差，控制混凝土内部温度与外界 温度之差不大于25℃。采用整体分层连续浇筑。在上层混凝土浇筑前，使其尽可能 多的热量散发，降低混凝土的温升值，缩小混凝土内外温差及温度应力。 混凝土浇筑采用泵送的方式进行，浇筑过程应连续进行，尽量较少施工缝的留置。 混凝土浇筑前，需对模板内垃圾、杂物进行清理，不得有烟头、编织袋，废弃方 木、塑料瓶等垃圾，进场混凝土应对坍落度进行测量，要求坍落度为200±20mm，并 按要求留置试块，混凝土面层禁止压光，应当拉毛。 试块留置要求，每次浇筑1000m³以内时，每100m³留置一组标准养护抗压试块， 不足100m³时留置1组标养试块；单次浇筑超过1000m³时，每200m³留置一组标养 试块。同时，每次浇筑应对梁、板混凝土分别各自留置不少于 3组的同条件试块，作 为后续栈桥下部土方开挖的评判依据。 混凝土浇筑过程中严禁加水。 浇筑完成后，应及时覆盖塑料薄膜进行保湿养护，养护时间不少于 7天，当混凝 土强度达到设计强度时方可供车辆通行。 5.3.7附属设施施工 5.3.7.1防护栏杆施工 55新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 进入基坑内部的栈桥两侧设置防护栏杆，栏杆基础为钢筋混凝土结构，宽度 200mm，高度850mm，混凝土强度等级与栈桥相同，防撞强度设计值需达397kN·m。 基础上部架设高度1.2m的防护栏杆。防护栏杆采用定型化产品，选用格栅式防护栏。 栏杆基础及配筋详见下图： 图5-14 栏杆基础配筋图 5.3.7.2桥面 桥面采用素砼找坡，圆弧段设横坡，坡度 2%，在桥板砌筑砖胎膜时提前确定好 坡度，浇筑桥板混凝土时将坡度一次浇筑成型，浇筑成型后再用道路防滑线切割机在 桥面上刻防滑条纹。 5.3.7.3桥面照明 栈桥施工完成后，沿栈桥两侧防护栏杆位置间隔4m布置夜间照明灯，可采用高 亮度的LED灯带，禁止使用碘钨灯或白炽灯，灯光应当有高向低照向桥面，禁止照向 车辆或行人。 5.3.7.4洗车装置 栈桥平直段设计安装洗车装置，结构施工时按施工图纸完成有关预留预埋，混凝 土养护满7天后，进行洗车装置的进场和安装。 5.3.7.5自动喷洒防尘装置 栈桥桥段和护栏施工完毕后，进行自动喷洒防尘装置安装，保证与栈桥同时投入 使用。 5.3.7.6通行桥梁两侧防护栏杆顶部应安装夜间警示灯和安全警示标语。 56新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 5.4水平连杆及交叉连杆施工方法 第二层土方开挖完成后，应及时施工立柱之间的水平连杆和交叉连杆。 5.4.1节点板安装 水平连杆采用梯形节点板，板材为Q235级板材，厚度12mm。交叉连杆节点板为 五边形，厚度12mm。 节点板与立柱采用焊接连接方式，焊缝为角焊缝形式，双面焊接，焊条采用E43 型焊条。 节点板与连杆采用M22螺栓连接， 节点板安装时，应根据每个位置的连杆数量、长度，角度等确定节点板的安装位 置，并在立柱桩位置弹出定位轴线，确认无误后方可进行焊接。 节点板由厂家加工生产，运送至现场后根据实际位置进行开孔，可采用台钻或开 孔器进行开孔，严禁采用氧气乙炔进行开孔。 安装完成后，应对焊缝外观质量进行全数检查。 图5-15 立柱与水平连杆节点大样 5.4.2水平连杆和交叉连杆加工与安装 水平连杆采用[22b型槽钢，交叉连杆采用[16b槽钢； 连杆在现场进行加工，进场材料时，必须选择标准材料构件，并组织项目各部门 联合验收，验收合格后方可投入使用。 槽钢、钢板在现场切割时，必须按照要求进行，首先根据施工图纸及现场情况进 行下料，经项目部核对无误后方可进行切割，切割前，应事先在原材料上弹出切割线， 57新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 并合理规划材料的使用部位，减少浪费，切割时，必须采用专用的切割工具，如砂轮 切割机等，以保证切割质量。 现场的焊接作业人员必须持证上岗，并具备优秀的焊接施工水平，正式焊接前， 应先进行试焊，可采用原材废料进行，焊接质量经检查无误后方可进行正式焊接。 连杆的安装应采用吊车辅助进行，吊装时，现场必须由专业信号工进行指挥，并 由司索工进行构件的捆绑和卸扣。 连杆与立柱桩通过节点板连接，连接方式为M22螺栓连接。 图5-16 立柱与交叉连杆节点大样 图5-17 交叉连杆相交处节点大样 58新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 5.5栈桥验收及使用 5.5.1栈桥验收 栈桥施工完成后，应当由施工单位组织会同栈桥设计单位、监理单位、基坑支护 设计单位组织联合验收，施工单位公司总工程师、项目负责人、项目技术负责人、专 项方案编制人员、专职安全生产管理人员及相关人员，监理单位总监理工程师及专业 监理人员，勘察、设计项目技术负责人均应参与。 验收合格，经施工单位项目技术负责人及项目总监理工程师签字后，方可进入后 续工序的施工。此外，验收合格后，应当在施工现场明显位置设置验收标识牌，公示 验收时间及责任人员。 图5-18 验收标识牌 5.5.2栈桥使用 本工程栈桥仅供土方出土使用，不得移作他用，同时栈桥设计荷载最大为50t， 为单车道通行，土方车辆空载约15.5t，满载31t，本工程栈桥极限荷载为上行满载 车辆31t，满足承载力要求。 栈桥在正常使用过程中，应注意以下事项： 安排专人进行桥面清扫，保证桥面的清洁，避免因泥土太厚而影响栈桥的抗滑能 力； 每日检查栈桥桥面、梁底等部位是否有开裂或变形的情况，并检查裂缝的发展情 况，形成书面检查记录。当出现异常情况时，立即停止使用，查明原因，解决问题后 方可继续使用； 栈桥下土方必须等栈桥梁板混凝土强度达到设计强度时方可开挖。 栈桥下土方开挖时，施工机械不得碰撞立柱、桥面或者连杆。 59新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 由专人指挥栈桥上的交通，栈桥上只允许一辆泥头车行驶。 在栈桥上设置限速牌，车辆在栈桥上行驶必须保持匀速，且行驶速度不超过 15km/h，指挥交通人员负责监督，一旦发现违规行驶应立即制止。 5.5.3栈桥维护 栈桥连杆安装完成后，检查无误后应立即进行防腐涂刷，包括节点板、焊缝、螺 栓孔等位置。同时，至日常维护中，应检查表面防腐层的完整性，如有缺失，及时补 刷。 2）桥面铺装应定期检查，若防滑层有脱落，应及时进行修补； 3）防撞栏杆应当定期检查是否牢固、变形，如有变形或松动，应及时加固。 5.6栈桥拆除 栈桥拆除工程情况表 表5-8 需拆除构件 构件尺寸 构件分布 构件顶标高（m） 混凝土封板 300mm厚 栈桥板 -13.7~-0.7 1000x1000m 主梁 栈桥主梁 -13.7~-0.7 m 次梁 800x800mm 栈桥次梁 -13.7~-0.7 钢管立柱 Φ700δ20mm 栈桥钢立柱 -13.7~-0.7 经图形算量估测，拆除栈桥混凝土总量约678m³。 5.6.1栈桥拆除支撑脚手架搭拆 5.6.1.1支撑架选型 栈桥分两次拆除，首先拆除内支撑梁投影外的区域，该区域最下端栈桥板面标高 为14m，最上端板面标高为25.35m，垫层顶标高为9.1m。栈桥宽7m，坡度约1:6.5。 栈桥采用 C30 混凝土，桥板厚 300mm，主梁截面 1000×1000mm，次梁截面尺寸为 800×800mm，拆除时面荷载和线荷载均较大；栈桥拆除用临时支撑搭设高度为 4.6m~15.95m，选用盘扣架，主龙骨采用φ48.3mmx3.6mm双钢管，支撑架基础为C20 混凝土垫层，地基为强风化持力层，fak≥600kPa，已进行平板堆载试验，其承载力 与地勘报告和设计图纸相符。为确保拆除工作面，支撑架应每侧宽出主梁外边线 2米， 且设置高于板面1.5米的外防护架。 5.6.1.2盘扣支撑架材料要求 支撑体系所需架子管等材料应提前进场，堆放整齐备用。盘扣支撑体系主要构配 件等材料进场应有产品质量证明文件、质量检验报告，并由现场材料员对材料的尺寸、 60新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 表面质量和外形进行检查验收。钢管、构配件、安全网等材料进场均须按照国家现行 标准抽取试样做相关性能试验，合格后方能使用。 ①盘扣式钢管 （1）钢管立杆及横杆的钢材质量应符合现行国家标准《碳素结构钢》GB/T700- 2006中Q345B级钢的规定。 （2）钢管立杆采用Φ48.3×3.2规格。横杆采用Φ48.3×2.5规格。斜杆采用 48.3*3.2规格钢管采用扣件与盘扣架相连接。钢管壁厚允许偏差±0.1mm。 （3）新钢管表面应平直光滑，不应有裂缝、硬弯、压痕，不得采用接长钢管。 （4）钢管应无锈蚀，且全部经过热镀锌防腐处理。 （5）钢管上严禁打孔。 （6）钢管应平直，直线度允许偏差为管长的1/500，两端面应平整，不得有斜 口、毛刺； ②连接盘、扣接头、插销 （1）采用碳素铸钢制造时，其材料机械性能不得低于现行国家标准《一般工程 用铸造碳钢件》（GB/T 11352-2009），中牌号为ZG230－450的屈服强度、抗拉强度、 延伸率的要求。铸钢制作的连接盘的厚度不得小于8mm，钢板冲压制作的连接盘厚度 不得小于10mm，允许尺寸偏差±0.5mm。 （2）楔形插销的斜度应满足楔入连接盘后能自锁，厚度不应小于 8mm，尺寸允 许偏差±0.1mm。 （3）冲压件不得有毛刺、裂纹、氧化皮等缺陷； （4）各焊缝有效焊缝高度不应小于3.5mm规定，且焊缝应饱满，焊药清除干净， 不得有未焊透、夹砂、咬肉、裂纹等缺陷； ③立杆连接套管 （1）立杆连接套管有铸钢套管和无缝钢管套管两种形式。对于铸钢套管形式， 立杆连接套长度不应小于90mm，外伸长度不应小于75mm；对于无缝钢管套管形式， 立杆连接套长度不应小于160mm，外伸长度不应小于110mm。套管内径与立杆钢管外 径间隙不应大于2mm。 （2）立杆与立杆连接套管应设置固定立杆连接件的防拔出销孔，承插型盘扣式 钢管支架销孔为Ø14mm，立杆连接件直径宜为Ø12mm，允许尺寸偏差±0.1mm。 ④可调式U型托 61新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 （1）可调托撑螺杆外径不得小于46mm。 （2）可调底座及可调托座丝杆与螺母旋合长度不得小于4～5牙。 （3）严禁使用有裂缝的支托板、螺母。 （4）可调底座的底板和可调托座托板采用Q235钢板，厚度不应小于5mm,允许 偏差±0.2mm，承力钢板长度和宽度不应小于150mm； ⑤钢管 本工程楼板支撑系统主龙骨采用48.3*3.2双钢管。 ⑥安全网 采用经国家指定监督检验部门鉴定许可生产的厂家产品，同时应具备监督部门批 量验证和工厂检验合格证。安全网力学性能应符合《安全网》（GB5725-2009）的规 定，平网采用P-3×6m的锦纶编织安全网，网眼孔径不大于10cm。 5.6.1.3盘扣支撑架体设计 栈桥板支撑体系搭设参数表（单位：mm） 表5-9 立杆 搭设高 自由 立杆 步距 立杆间距 主龙骨 剪刀撑 扫地杆 立杆配杆 度 端高 基础 度 支撑架四周从底到顶 连续设置竖向剪刀 撑，扫地杆及顶部部 14＜ 主龙骨为 离地面550＜mm 位必须设置加强型水 3m+3m+3m H≤16.0 1500 600*900 双钢管， 高，纵横向连 450 垫层 平剪刀撑。架体内部 +3m+3m m @900 续设置 区域每5跨（且不大 于5m）由底至顶纵横 向设置剪刀撑 支撑架四周从底到顶 连续设置竖向剪刀 撑，扫地杆及顶部部 12＜ 主龙骨为 离地面550＜mm 位必须设置加强型水 3m+3m+3m H≤14.0 1500 900*900 双钢管， 高，纵横向连 450 垫层 平剪刀撑。架体内部 +3m+1m m @900 续设置 区域每5跨（且不大 于5m）由底至顶纵横 向设置剪刀撑 支撑架四周从底到顶 连续设置竖向剪刀 撑，扫地杆及顶部部 主龙骨为 离地面550＜mm H≤12.0 位必须设置加强型水 3m+3m+3m 1500 900*1200 双钢管， 高，纵横向连 450 垫层 m 平剪刀撑。架体内部 +2m @900 续设置 区域每5跨（且不大 于5m）由底至顶纵横 向设置剪刀撑 栈桥梁支撑体系搭设参数表（单位：mm） 表5-10 62新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 梁底 截面尺寸 主龙骨长 梁跨度方 水平 立杆自 类型 梁截面方向承重 （mm） 度及纵向 向承重立 杆步 由端高 搭设高度 立杆数量及间距 间距 杆间距 距 度 （mm） （mm） （mm） （m） （mm） 长度1500 4根间距 1000*1000 5-12 1200 1.5 500 间距1200 600/300/600 长度1500 4根间距 1000*1000 12-14 900 1.5 500 间距900 600/300/600 长度1500 4根间距 1000*1000 14-16 900 1.5 500 顶托 间距900 600/300/600 支撑 长度1500 4根间距 800*800 5-12 1200 1.5 500 间距1200 600/300/600 长度1500 4根间距 800*800 12-14 900 1.5 500 间距900 600/300/600 长度1500 4根间距 800*800 14-16 900 1.5 500 间距900 600/300/600 图5-19 栈桥拆除支撑架平面大样（详附图） 63新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 图5-20 栈桥拆除支撑架典型剖面大样（详附图） 图5-21 栈桥拆除支撑架立面大样（详附图） 5.6.1.4盘扣支撑架搭设 根据拆除进度需要，可沿栈桥长度分段进行盘扣支撑架的搭设，分段长度不宜短 于栈桥的2跨。 （1）底座：按照架体方案设计图纸尺寸放线，将可调底座摆放到位。立杆长度 满足层高搭设要求可不采用底座，立杆长度不满足层高搭设要求时需采用底座施工。 （2）基座：将基础立杆（不带连接管）安装在基座上，底座丝杠插入立杆不小 于150mm，再将标准立杆（带连接管）安装在基础立杆上。基座需完全镶入蝶形螺母 64新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 的凹槽内。 蝶形螺母 基座 图5-22 基座安装 （3）基础架安装 基础架体第一道横杆安装在基座的圆盘上，并用楔形销板加以固定。基础架搭设 完成后，对基础架进行水平度调整，检查基础架体的横向和纵向是否垂直，底座丝杠 插入立杆深度是否满足要求。 图5-23 基础架体安装 （4）基础立杆安装 基础立杆是安装在基座上，基础立杆安装完成后，安装第一步横杆，然后按照设 65新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 计图安装第一步架上的斜拉杆并打紧楔形销板，使第一步架稳定。 图5-24 基础立杆安装 （5）标准步距搭设 当第一步架搭设调整完成后，以第一步架为基础开始搭设标准步距的架体，即逐 一搭设2m标准立杆（带连接棒），并且按照两部两跨首尾相接的方式安装些拉杆。 图5-25 标准步距搭设 （6）顶托安装 当整体支撑架搭设接近梁板底时，利用不同尺寸的调节立杆调整整体架的高度， 预留出安装顶托的空间，注意安装立杆时提前装入顶托。然后对已搭设完成后的支撑 66新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 架进行全面检查，检查架体是否垂直、横杆和斜拉杆上的楔形销板是否打紧，斜拉杆 安装是否正确。架体检查无误后安装顶托内主龙骨，然后调节顶托，利用丝杠上的蝶 形螺母调整顶托标高。到此主架体全部完成。 图5-26 顶托安装 5.6.1.5施工方法及要求 （1）架体搭设前应在现场对杆件、配件再次进行检查，禁止使用不合格的杆件、 配件进行安装。 （2）架体安装前必须进行技术、安全交底方可施工。统一指挥，并严格按照脚 手架的搭设程序进行安装。 （3）在架体搭设前必须对搭设基础进行检查，对基础不符合安全施工的部位坚 决不准许施工。待基础处理合格后方可施工。 （4）搭设范围根据设计图纸，不得任意搭设。随着架体的搭设随时进行校正。 （5）支撑架水平方向搭设，首先应根据立杆位置的要求布置可调底座，接着插 入四根立杆，将水平杆、斜杆通过扣接头上的楔形插销扣接在立杆的连接盘上形成基 本的架体单元，并以此向外扩展搭设成整体支撑体系。垂直方向应搭完一层以后再搭 设次层，以此类推。 （6）可调底座和垫板应准确地放置在定位线上，并保持水平。 （7）水平横杆接头上的楔形销板与立杆连接盘的插孔应锤击打紧。 （8）每搭完一步支架后，应及时校正水平杆步距，立杆的纵、横距，立杆的垂 直偏差与水平杆的水平偏差。控制立杆的垂直偏差不应大于 H/500，且不得大于 67新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 50mm。 （9）在搭设过程中不得随意改变原设计、减少材料使用量、配件使用量或卸载。 节点搭设方式不得混乱、颠倒。现场确实需要改变搭设方式时，必须经项目负责人或 架体设计人员同意签字后方可改变搭设。 （10）架体搭设完毕后施工管理人员组织相关部门人员对搭设架体进行验收，并 应确认符合设计施工方案。 5.6.1.6栈桥拆除支撑架检查与验收 ①构配件进场检查与验收 （1）进入现场的钢管和构配件必须按要求进行现场抽验检测，只有进行抽验检 测合格之后，才能应用到工程中。 （2）进场应有钢管支架产品标识及产品质量合格证；应有钢管支架产品主要技 术参数及产品使用说明书。 （3）进入现场的构配件应对管径、构件壁厚等抽样核查，还应进行外观检查， 外观质量应符合规定。 （4）如有必要可对支架杆件进行质量抽检和试验。 构配件进场检查与验收要求与检查方法 表5-11 项目 要求 抽检数量 检查方法 营业执照、资质证明、生产许可证、产品合格 技术资料 全数检查 检查资料 证、质量检测报告、相关合同要件。 钢管表面应平直光滑，不得有裂缝、结疤、分 层、错位、硬弯、毛刺、压痕、深的划道及严重 钢管 全数 目测 锈蚀等缺陷，严禁打孔；钢管外壁使用前必须涂 刷防锈漆，钢管内壁宜涂刷防锈漆。 钢管外径 游标卡尺 外径、壁厚偏差符合规范要求。 3％ 及壁厚 测量 可调底座及可调托撑丝杆与螺母捏合长度不得少 可调托 钢板尺 于5扣，丝杆直径不小于46mm，插入立杆内的 3％ 丝杆 测量 长度不得小于150mm。 木脚手板不得有通透疖疤、扭曲变形、劈裂等影 脚手板 响安全使用的缺陷，严禁使用含有标皮的、腐朽 全数 目测 的木脚手板。 安全网绳不得损坏和腐朽，平支安全网宜使用锦 安全网 纶安全网；密目式阻燃安全网除满足网目要求 全数 目测 外，其锁扣间距应控制在300mm以内 构配件尺寸有抽检不合格时应对该全部构配件进行实测，不满足要求的严禁使用。 对承重杆件的外观抽检数量不得低于搭设用量的30%，发现质量不符合标准、情 况严重的，要进行100%的检验，并随机抽取外观检验不合格的材料（由监理见证取 68新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 样）送法定专业检测机构进行检测。 ②支撑架检查与验收 （1）成立专门的领导小组，综合协调解决施工过程中出现的技术、工程、质量、 材料等相关问题。 表5-12 序号 职 位 职 责 1 项目经理 对支撑架体验收总负责 2 生产经理 资源调配和施工总体安排 3 总工 施工技术保障和协调 4 工长 支撑架搭设及质量控制 5 物资部经理 负责组织支撑架物资验收和管理 6 技术部 支撑架专项方案编制、过程中问题收集及处理 7 安全总监 支撑架搭设、使用及拆除过程中的安全监控 （2）支撑架在下列阶段应进行阶段检查和验收： a.首段（撂底阶段）、搭设至一半高度后； b.达到设计高度后，进行下一道工序前； c.遇有六级及以上强风、大雨后； d.停工超过一个月恢复使用前 （3）施工过程中应重点检查验收以下内容： a.立杆底座与基础面的接触有无松动或悬空情况。 b.扫地杆、水平杆等设置应符合规定，牢固可靠； c.可调托撑受力状况，自由端长度、顶托螺杆伸出长度是否符合设计要求； d.立柱的规格尺寸和垂直度应符合要求，不得出现偏心荷载； e.安全网和各种防护设施符合要求。 （4）验收程序及参加人员 栈桥支撑系统应在搭设完成后，由项目负责人组织验收，验收人员应包括项目技 术人员、项目安全、质量、施工人员，监理单位的总监和专业监理工程师。验收合格， 经施工单位项目技术负责人及项目总监理工程师签字后，方可进入后续工序的施工。 5.6.1.7栈桥支撑架体监测 ①监控措施 （1）班组日常进行安全检查，项目部每日进行安全检查，所有安全检查记录必 69新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 须形成书面材料。 （2）日常检查，巡查重点部位： a.杆件的设置和连接、支撑等构件是否符合要求； b.底座是否松动，立杆是否悬空； c.连接扣件是否松动； d.若发现突变或位移量见大时将监测采集数据随时上报有关部门和领导。监测方 法采用基准点直线监测法，计算出其每次位移量和累计位移量。 ②监测监控 （1）监测设备：水准仪+钢尺一套：标称精度2mm；线锤2个；测量人员：2人。 （2）监测点设置在已搭设的盘扣立杆上，共布置5点，沉降观测点用水准仪进 行观测；每日上下午各监测一次，沉降变形预警值为10mm。 图5-27 各部位监测点布置图 ③监测要求 （1）每次监测应用相同的监测方法和监测线路。 （2）监测期间使用一种仪器，一个人操作，不能更换。 （3）栈桥拆除时，测量员随时监测支撑架标高变化，如出现标高异常变化，立 即报告现场安全负责人、技术负责人、生产负责人，再由施工单位迅速通报甲方、监 理，采取应急措施。 5.6.1.8栈桥支撑架拆除 70新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 （1）搭设操作人员必须经过专业技术培训和专业考试合格后，持证上岗。支架 及脚手架拆除前，施工管理人员应按专项施工方案的要求对操作人员进行技术和安全 作业交底。 （2）清除架体上的杂物及地面障碍物； （3）拆除前对整个建筑物实行全封闭，禁止无关人员进入操作现场，以免发生 安全事故； （4）根据工程实际需要，作业队在得到项目部下发的《架体拆除许可令》，明 确拆除部位、拆除时间及拆除的顺序后方可进行拆除。 （6）拆除作业应按先搭后拆、后搭先拆的原则，从上向下逐层进行，严禁上下 层同时拆除，严禁抛掷。 （7）分段、分立面拆除时，应确定分界处的技术处理方案，并应保证分段后架 体稳定。 5.6.2金刚石绳锯切割工艺 金刚石绳锯切割是金刚石绳索在液压马达驱动下绕切割面高速运动研磨切割体， 完成切割工作，切割过程中不但操作安全方便，而且震动和噪音很小，被切割物体能 在几乎无扰动的情况下被分离。切割过程中高速运转的金刚石绳索靠水冷却，并将研 磨碎屑带走。切割效率2㎡/h左右，且可远距离控制切割过程。 切割工艺流程：确定切割断面位置→钻吊装孔和穿绳孔→安装固定导向轮→固定 绳锯机→安装金刚石绳索→连接相关操作系统→设置安全防护栏→切割 （1）根据栈桥拆除分块划分图纸，测量放线到待拆除结构上。 （2）钻吊装孔和穿绳孔时，对于梁类构件，1）首先使用冲击钻剥开支撑上面角 部的主筋，然后在此主筋下面穿个孔，链条从孔内穿过。链条的倾斜角度要小于 90 度，这样保留部分的钢筋混凝土构件就对切割下来的支撑有一个支撑作用。 71新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 图5-28 梁拆除预留钢筋示意图 （3）固定绳锯机及导向轮：用M16化学锚栓固定绳锯主脚架及辅助脚架，导向 轮安装一定要稳定，且轮的边缘一定要和穿绳孔的中心线对准，以确保切割面的有效 切割速度，严格执行安装精度要求。 （4）安装绳索：根据已确定的切割形式将金刚石绳索按一定的顺序缠绕在主动 轮及辅助轮上，注意绳子的方向应和主动轮驱动方向一致。在金刚石绳锯的每个卡子 上都有明确的箭头标置，也可通过金刚石绳锯本身的串珠来识别。串珠基体长的是尾 部，短的是前端，因此短的前端就是弹簧金刚石绳锯的切割方向。在使用中，需正确 的区分金刚石绳锯的使用方向。按箭头方向前进，不可反方向切割，避免串珠前后端 产生锥度，保证金刚石绳锯的正常使用。 金刚石绳锯使用前须连接一个闭合的循环。其操作方法及步骤为： a.两头裸露钢丝绳长度=接头长度。 b.将两头裸露钢丝绳插入钢质接头，接头和相邻的串珠应无缝隙。 c.采用金刚石绳锯专用液压钳，将接头扣压紧。扣压时，先将接头中部置于液压 钳内扣压，每转动90°扣压一次；然后将接头两端置于液压钳中依次扣压；最后， 再将接头中部再次置于液压中扣压； d.扣压后检查接头，用角磨机等将飞边和毛刺去除干净。 （5）相关操作系统的连接及安全防护技术措施 根据现场情况，水、电、机械设备等相关管路的连接应正确规范、相对集中，走 线摆放严格执行安全操作规程，以防机多、人多、辅助设备、材料乱摆、乱放，造成 事故隐患。 （6）切割 72新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 启动电动马达，通过控制盘调整主动轮提升张力，保证金刚石绳适当绷紧，供应 循环冷却水，再启动另一个电动马达，驱动主动轮带动金刚石绳索回转切割。切割过 程中必须密切观察机座的稳定性，随时调整导向轮的偏移，以确保切割绳在同一个平 面内。 切割过程中通过操作控制盘调整切割参数，确保金刚石绳运转线速度在 20m/s左 右，另一方面切割过程中应保证足够的冲洗液量，以保证对金刚石绳的冷却，并把磨 削下来的粉屑带走。切割操作做到速度稳定，参数稳定、设备稳定。 5.6.3栈桥梁板的切割拆除 （1）根据施工计划安排搭设支撑脚手架，并经验收合格后使用。 （2）按分块划分图在梁板上弹出切割线。 （3）按金刚石绳锯切割工艺的要求进行切割。每切割完成一块，使用塔吊吊运 转移后再进行下一块的切割。 （4）切割掉的混凝土梁、板采用两个吊点进行吊装，两个吊点分别在块体长向 中心的两侧，在底面和侧面捆绑吊绳的位置提前剔凿 30×30mm截面的槽以防吊绳移 位。 采用分段方式吊运切割完成的混凝土碎块。为保证吊装安全，注意以下几点： a.吊装前计算重心位置确定起吊点，确保分段的混凝土块起吊平稳； b.起吊前测量吊点与混凝土块之间的距离，核实回转半径内的起重量； c.吊装前根据起吊时的最大静拉力来确定钢丝绳直径。吊装过程中及时检查钢丝 绳的磨损程度，如磨损过大须及时更换； d.起吊时，开始速度要慢、保证平稳。吊上地面后装入平板运输车内，慢速轻放， 并且摆放整齐； e.吊装采用两点捆绑，两捆绑点应对称于重心位置，吊索间的夹角不得大于 90°。 在起吊前必须检查好吊绳牢固，两个人分别拉住两根溜绳，开始起吊速度一定要 慢。为了保证安全，人员不能站在混凝土块的正下方。接近就位位置时，两名搬运工 人要分别用手扶住混凝土块使得起吊保持平稳，将混凝土块吊至南侧临时场地堆放位 置，通过渣土车及时转运出场。 5.6.4栈桥立柱的切割拆除 本工程栈桥采用钢管立柱，结构施工时在钢管立柱位置预留 1m×1m洞口，待钢 73新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 管混凝土拆除完成后封堵。 （1）吊装计算 Φ700 h=20厚的钢管立柱平均每米的重量： 钢管重：G1=335.4Kg/m=3354N/m=3.354KN/m ，即0.335吨/m 考虑钢管立柱重量较轻，8米以内的钢管立柱直接切割吊装，超过8m的钢管立 柱分段切割吊装。 （2）吊耳设计 采用20mm 厚钢板（采用钢管立柱上的钢板），长×宽为：250mm×100mm。与钢 管焊接长度为100mm，三面焊，焊角尺寸为15mm。共4个。 图5-29 钢柱吊耳焊接安装平面图 图5-30 钢柱吊耳侧面图 吊耳计算： 依据规范: 74新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 《建筑结构荷载规范》GB50009-2012 《钢结构设计标准》GB50017-2017 一、连接件类别： 焊缝连接中的直角焊缝 二、计算公式： 1，在通过焊缝形心的拉力，压力或剪力作用下的焊缝强度按下式计算： 2，在其它力或各种综合力作用下，σ ，τ 共同作用处。 f f 式中 σ──对接焊缝强度 N──构件轴心拉力或轴心压力，取 N＝23200N； l ──对接焊缝或角焊缝的计算强度，取l =300mm； w w γ──作用力与焊缝方向的角度 γ=90度； t──在对接接头中为连接件的最小厚度；在T形接头中为腹板的厚度， 取 t＝15mm； σ ──按焊缝有效截面(h l )计算，垂直于焊缝长度方向的应力； f e 2 h ──角焊缝的有效厚度，对直角焊缝等于0.7h =10.5mm ； e f f h ──较小焊脚尺寸，取 h =15mm； f f β ──正面角焊缝的强度设计值增大系数；对承受静荷载或间接承受动 t 力荷载结构取1.22，对直接承受动荷载结构取1.0； 75新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 τ ──按焊缝有效截面计算，沿焊缝长度方向的剪应力； f w f ──角焊缝的强度设计值。 f 三、计算结果： 1 ， 正 应 力 σ =N×sin(γ * PI / f 2 180)/(l ×h )=23200×sin(1.571)/(300×10.5)=7.36N/mm ； w e 2 ， 剪 应 力 τ =N×cos(γ * PI / f 2 180)/(l ×h )=18600×cos(1.571)/(300×10.5)=0.00N/mm ； w e 2 2 1/2 2 3， 综合应力 [(σ /β ) +τ ] =6.03N/mm ； f t f 结论：力垂直于焊缝长度，计算得出的正应力小于或等于对接焊缝的抗拉抗压强 w 2 度设计值β ×f =246N/mm ，所以满足要求! t t 钢筋连接计算满足要求！ （3）拆除流程： 人员进场→准备好现场施工用水、电→搭设拆除脚手架→在钢管上口焊接吊环→ 塔吊吊钩固定牢固→切割钢管横截面→采用绳锯将混凝土切割分段→用塔吊将切割后 的钢管立柱吊离现场→下一段钢管立柱拆除。 操作架采用 48.3×3.6mm 钢管搭设，围绕混凝土钢管立柱布置 4 根纵向钢管， 外侧立杆纵距为 1.0 米左右，步距为 1.5 米，具体搭设高度根据切割位置而定。如 下图所示。 76新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 图5-31 钢柱拆除操作架搭设立面图 图5-32 钢柱拆除操作架搭设平面图 77新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 6、栈桥工程监测 由总包单位和分包单位对栈桥进行监测和安全巡视工作，主要包括监测项目、监 测频率和监测报警值等。 6.1监测内容 监测的主要项目有：桥面沉降、水平方向位移、立柱沉降、变形及裂缝。 6.2监测要求 （1）栈桥施工时在桥面布设监测系统，并在混凝土浇筑后开始进行两次监测。 （2）在施工和使用期间每天对栈桥巡查不少于两次。 （3）在施工和使用期间每天对栈桥监测不少于两次。若出现异常情况及暴雨季 节，应适当加大监测频率。 （4）监测人员对每天的数据应整理成有关表格并绘制成相关的曲线，如位移沿 深度的变化曲线，位移及沉降E时间的变化曲线。 （5）监测人员对监测值的发展和变化应有评述，当接近报警值时应及时报告总 包单位和监理单位，提请有关部门注意。监测记录必须有相应的施工工况描述。 6.3监测控制值 表6-1 监测项目 监测项目警戒值 监测项目控制值 变化速率报警值 桥面沉降 26mm 30mm 3mm/d 立柱沉降 26mm 30mm 3mm/d 水平方向位移 26mm 30mm 3mm/d 6.4监测人员 由总包单位和分包单位的测量员进行监测，由总包单位和分包单位的专职安全员 进行安全巡视 6.5监测点布置 监测点位布设沿水平方向间距不大于20m，沿垂直方向不少于三处，监测点位平 面布置图如下： 78新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 图6-1 栈桥监测点平面布置图 79新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 7、季节性措施 7.1施工及使用阶段季节概况 按照进度计划安排，栈桥施工及使用时间预计在 2020年10月20日~2021年4月 30日。 7.2相应措施 （1）进行栈桥桩基施工及砖胎膜施工时要做好基坑内抽、排水施工。同时，大 雨过后要进行全面检查，如支护结构或周围土体产生裂缝、沉降位移发生较大变化时， 应立即通知停工，将人员撤离出危险区域，并派专人对支护结构进行加固或设置反压 土台。 （2）雨期到来之前，检查沿基坑四周设置的排水沟和集水井，确保雨水通过排 水沟和集水井用排水泵及时排出场外。对于基坑内的雨水必须及时排出，保证基槽内 无积水。 （3）雨期施工期间要认真做好基坑及邻近建筑物的监测，及时将详实的基坑监 测数据报监理及业主。同时，根据项目的实际情况，做出切实可行的应急预案，保证 基坑的安全。雨后要增加对基坑的监测并对边坡现状进行检查，出现异常情况要立即 上报公司，并组织人员进行分析、采取措施，保证边坡的稳定性和安全性。 （4）雨期各类桩施工前应注意天气情况，雷雨、大风等禁止桩基成孔、钢筋笼 吊装等施工。 （5）现场钢筋堆放应垫高，下部地面硬化或铺碎石，以防钢筋泡水锈蚀。有条 件的应将钢筋堆放在钢筋骨架上。下雨前，及时用彩条布对半成品钢筋进行覆盖。钢 筋加工在棚内进行，防止加工机械受雨淋而生锈或发生漏电等安全事故。 （6）雨天避免进行钢筋焊接施工。小雨时，必须在施工部位采取措施，可采用 塑料布搭设临时防雨棚，不得让雨水淋在焊点上，待焊点完全冷却才能撤掉遮盖，以 保证焊接质量；如遇大雨、大风天气，立即停止施工。 （7）雨后视情况对钢筋进行除锈处理，严禁把严重锈蚀钢筋用于结构上。若遇 到连续时间较长的阴雨天，对钢筋或半成品须用塑料布或苫布进行覆盖。 （8）材料在雨天应做好覆盖。 （9）下雨天气禁止砖胎膜作业。 （10）雨期施工期间，对混凝土搅拌、运输设备和浇筑作业面应采取防雨措施。 （11）中小雨天不宜进行混凝土露天浇筑，并不应进行大面积混凝土露天浇筑作 80新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 业。 （12）应采取防止模板内积水的措施。基槽或模板内和混凝土浇筑分层面出现积 水时，应在排水后再浇筑混凝土。 （13）混凝土浇筑过程中，对因雨水冲刷致使水泥浆流失严重的部位，应采取补 救措施后再继续施工。 （14）如突然遇到大雨和暴雨，不能浇筑混凝土时，应将施工缝设置在结构合理 位置，在已浇筑的混凝土上用塑料布覆盖，待大雨过后清除积水再继续浇筑。 （15）混凝土浇筑完毕后，应及时采取覆盖塑料薄膜等防雨措施。 81新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 8、质量保证措施 8.1技术措施 8.1.1熟悉掌握图纸 进场后，由项目技术负责人组织现场管理人员学习熟悉图纸。了解设计意图及工 程特点，同时找出问题与矛盾，把有可能造成质量通病的问题在施工前解决好，图纸 问题解决可分阶段进行。 8.1.2编制专项施工方案 认真学习国标、地标、企业标准。审查图纸，熟悉各部位截面尺寸、标高、材料 型号规格、施工工艺要求，按照有关法律法规和规范要求编制施工方案。 8.1.3做好技术交底 逐级进行交底，项目总工对项目管理人员和施工队伍主要管理人员做方案交底， 其内容包括施工工艺、操作规程、质量要求、质量通病防治等，对关键部位施工要点 和质量要求更要仔细交代。专业工长以书面及会议形式向作业人员进行技术交底，班 组长再向操作工人进行交底（双方安全生产管理人员签字），技术交底要有针对性、 可操作性，针对关键部位和质量控制点，提出具体措施和要求。 8.1.4做好技术培训 施工前，由公司牵头，会同项目部，针对新规范、新工艺、新材料、新技术的应 用进行技术培训。 技术培训动态进行，根据组织设计和质量计划，确定项目部的培训计划，使培训 有序、及时、有效进行。 8.1.5做好技术准备 （1）备齐施工中所需计量、测量器具，器具要有合格证书。 （2）必须严格按照施工方案中所列的料具使用。 （3）了解施工机械设备的技术参数与性能。 （4）测量人员提前做好水平及标高控制点，并随时跟踪定位放线。 （5）按方案要求建立监测控制点并实施监测工作。 8.2工程质量管理措施 8.2.1原材料的控制计划 所有与工程质量有关的采购产品必须符合公司质量控制程序的规定要求，所有采 购物资及工程设备必须满足工程的需要，物资采购前建立合格供方档案，标明名称、 82新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 品种规格、数量、质量和技术标准，各种材料根据规范和设计要求在使用前做好检验、 试验工作，达到材料质量检验率 100%，在本工程中杜绝不合格材料的使用，并严格 按规范设计要求施工，满足质量要求。 8.2.2施工机械控制 对各种计量工具及设备必须经过国家指定检验部门检验合格方可使用，保证施工 过程正常使用，计量工作是项目施工过程的重要组成部分，计量值直接反映了质量状 况，是采取技术和管理措施的依据。施工机械设备的良好状态直接影响施工质量，施 工过程中应对施工机械定期进行检查，确保施工机械运转正常。 8.3现场质量控制措施 8.3.1现场质量控制要点 （1）构件进场外观检查 （2）构件进场技术资料检查 （3）第三方超声波探伤检查钢构件焊接 （4）结构安装焊接后的测量检查 （5）焊接质量检查 （6）现场焊接超声波质量检查 8.3.2现场质量控制重点 （1）构件安装前对构件的质量检查 （2）现场安装质量控制 （3）测量的质量控制 （4）焊接过程及质量控制 （5）螺栓质量控制 8.4施工过程中的质量保证措施 （1）本工程栈桥施工质量要求高，必须加强质量管理的领导工作，严格执行规 范、标准，按设计要求进行控制施工，把施工质量放在首位，精心管理，精心施工， 保证质量目标的实现。 （2）检查由项目经理直接负责，总工中间控制，专职检验员作业检查、班组质 量监督员自检、互检的质量保证组织系统，使施工过程的每一道工序，每个部位都处 于受控状态，保证工程的整体质量水平。 （3）制定项目各级管理人员，施工人员质量责任制，落实责任，明确职责，签 订质量责任合同，把每道工序、每个部位的质量要求、标准、控制目标，分解到各个 83新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 管理人员和操作人员。 （4）根据公司钢结构施工的关键工序作业指导书，严格按作业指导书进行交底 和施工操作，做到施工有序控制和监控检查。 （5）施工现场的检查机构，由项目经理和项目总工牵头建立质量检查机构，是 保障工程质量的重要环节。根据工种不同设专职检查员，人员责任实行到位，分批把 关贯彻工程全过程，通过检查机构职能运行，把技术要求、质量要求传达到班组质检 员，逐级负责控制各专业技术岗位和质量目标，通过每一系统的质量把关。 8.5钢结构质量保证措施 （1）本工程施工应严格按施工组织设计文件进行，安装程序必须保证结构稳定 性和不导致永久性变形。 （2）本工程构件存放场地应平整坚实，无积水，应按种类、型号、安装顺序分 区存放，底层垫枕应有足够的支承面，并应防止支点下沉，相同型号的叠放时，各层 的支点应在同一垂直线上，并应防止钢构件被压坏和变形。 （3）施工前，按构件明细表和进场构件查验产品合格证设计文件。根据安装顺 序，分单元成套供应。贯彻原材料，半成品和成品检验制度，施工员应会同质量检查 对半成品和成品进行复检，加强成品和半成品的质量监督工作。 （4）钢构件安装的测量和校正，应根据工程特点编制相应的工艺，原钢板和异 种钢板的焊接、高强度螺栓安装和负温度下施工等工艺，应在安装前进行工艺试验， 编制相应的施工工艺。 （5）连杆等构件安装就位后，应立即进行校正、固定，当天安装的构件应形成 稳定的空间体系。 （6）本工程顶紧的节点、接触面应和70%的面紧贴，用0.3mm厚塞尺检查，可 插入的面积之和不得大于接触顶紧总面积的30%，边缘最大间不应大于0.8mm。 （7）钢结构安装偏差的检测，应在结构形成空间刚度单元并连接固定后进行。 （8）本工程采用的经纬仪、水准仪、全站仪等测量仪器应加强校核，随时保证 使用精度。 （9）加强加工厂质检工作，严格控制外形尺寸、节点板位置、孔距标准规格型 号数量和焊缝的外观等。凡是不合格者，要求返修。 （10）加强焊接工作，要求以保证质量为准，保证合格率，在合格的基础上再要 求进度。 84新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 8.6焊接质量的保证措施 （1）按总说明要求进行焊工培训，合格后方可进行工作。严格执行焊接工艺评 定。 （2）执行自检、互检、联合检查，对“焊接施工记录卡”项目检查、外观检查。 对柱～柱，柱～梁焊缝进行100%超声波探伤，以上检查项目均做好记录。 （3）凡不符合要求者，一般采取碳弧气刨的办法，清除后采取修补的办法，再 检查。 （4）焊缝表面缺陷和尺寸，按施工图总说明检查。 （5）对焊缝内部缺陷采用具有超声波合格证的人员检查，超声波探伤检查技术 要求进行，无特殊要求者检查全部对接焊缝。 （6）超声波探伤取样检查方法，遵循设计及规范规定。 （7）如焊缝出现裂缝和其它不允许缺陷后的抽样方法待定。 （8）焊接构件中，凡产生影响结构受力的残余变形，应进行矫正或补强。 （9）焊接预热温度及层间温度严格按照焊接工艺评定来执行。 85新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 9、安全管理措施 9.1安全管理体系 施工现场的工地负责人（项目经理）为安全生产第一负责人，并设置专职安全人 员，成立以工地负责人（项目经理）为领导,以安全工程师为主的，有施工员、安全 员、班组长参加的安全管理小组，并组成安全管理网络，要建立由项目经理参加的包 括施工员、安全员在内的轮流值班制度，检查监督施工现场及班组安全制度贯彻执行， 并做好安全值班记录。工地还要建立健全各类人员的安全生产责任制、安全技术交底、 安全宣传教育，安全检查、安全设施验收和事故报告等管理制度。班组新调入工地时， 应将班组安全员名单报告工地安全生产管理小组，属特种作业班组还应报告本班组持 有操作证情况，同时工地安全管理小组要向班组进行安全交底。 9.2临时用电安全措施 （1）配电箱的电缆线应有套管，电线进出不混乱。大容量电箱上进线加滴水弯。 （2）照明导线应用绝缘子固定。严禁使用花线或塑料胶质线。导线不得随地拖 拉或绑在脚手架上。照明灯具的金属外壳必须接地或接零。单相回路内的照明开关箱 必须装设漏电保护器。 （3）架空线应装设横担和绝缘纸，其规格、线间距离、档距等应符合架空线路 要求，其电杆板线离地2.5m以上应加绝缘子。 （4）电箱内开关电器必须完整无损，接线正确。各类接触装置灵敏可靠，绝缘 良好。无积灰、杂物，箱体不得歪斜。电箱内应设置漏电保护器，选用合理的额定漏 电动作电流进行分级配合。配电箱应设总熔丝、分熔丝、分开关。零排、地排齐全。 动力和照明分别设置。 （5）配电箱的开关电器应与配电线或开关箱一一对应配合，作分路设置，以确 保专路专控；总开关电器与分路开关电器的额定值、动作整定值相适应。熔丝应和用 电设备的实际负荷相匹配。 （6）接地体可用角钢、圆钢或钢管，但不得用螺纹钢，一组2根接地体之间间 距不小于2.5m，入土深度不小于2m，接地电阻应符合规定。 （7）电焊机有可靠的防雨措施。一、二次线(电源)接线处应有齐全的防护罩， 二次线应使用线鼻子。电焊机外壳应有良好的接地或接零保护。 （8）搞好安全用电。现场用电应有定期检查制度，对重点用电设备每天巡回检 86新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 查，每天下班后一定要关闸。所有电缆、用电设备的拆除、现场照明均由专业电工担 任，要使用的电动工具，必须安装漏电保护器，值班电工要经常检查、维护用电线路 及机具。 （9）切割机、电钻等移动式设备应加装漏电保护形状开关。电焊机等发热设备 应放在通风良好、干燥的地方，焊钳、焊把线应绝缘良好，不能有裸露接头。使用电 动工具(手电钻、手电锯、)前检查安全装置是否完好，运转是否正常，有无漏电保护， 严格按操作规程作业。 （10）电焊机上应设防雨盖，下设防潮垫，一、二次电源接头处要有防护装置， 二次线使用接线柱，且长度不超过30m，一次电源采用橡胶套电缆或穿塑料软管，长 度不大于3m，焊把线必须采用铜芯橡皮绝缘导线。 （11）配电柜和用电设备应有防雨雪的措施。配电箱、电焊机等固定式设备外壳 应按规程接地，防止触电。配电箱、开关箱应装设在干燥、通风及常温场所，不得装 设在易受外来固体物撞击、强烈震动、液体浸溅及热源烘烤的场所。 （12）禁止多台用电设备共用一个电源开关，开关箱必须实行“一机一闸一漏” 制，熔丝不得用其它金属代替，且开关箱上锁编号，有专人负责。 （13）现场用电要按计划进行，不得随意计划外乱拉乱接，超负荷用电，三相要 均衡搭接。配电作业人员需持证上岗，非专业人员不得从事电力作业。钢结构、网架 系统安装现场都是能导电的构件，主电缆要埋入地下一次线要架空，不得放置在地上。 9.3吊装安全措施 （1）进场的起重机械必须有产品合格证，检测合格报告，并且在进场后重新进 行检测合格后方可投入使用，驾驶员、信号工等必须持证上岗，人员进场好需经过三 级安全教育，合格后方可进入施工现场。 （2）起重吊装“十不吊”： 1）超负荷不吊； 2）歪拉斜吊不吊； 3）指挥信号不明不吊； 4）安全装置失灵不吊； 5）重物越过人头不吊； 6）光线明暗看不清吊物不吊； 7）埋在地下的物件不吊； 87新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 8）吊物上站人不吊； 9）捆绑不牢不稳不吊； 10）重物边缘锋利无防护措施不吊。 9.4电焊作业安全措施 （1）所有作业人员应该持有有效的特种作业操作证上岗； （2）作业前应认真检查安全防护装置是否良好，存在安全隐患和病害的及时处 理，否则严禁使用； （3）氧气、乙炔瓶不得暴晒，距离明火的距离不得小于 10m，两者的摆放间距 不得小于5m，且不得混装，使用间距不得小于5m，严禁将气瓶内的用完，应保证至 少留有0.1mpa的剩余压力，氧气乙炔瓶存放时的间距不得小于2m； （4）电焊作业时严禁佩戴金属饰物，以防止发生触电事故； （5）作业后，应检查氧气瓶、乙炔瓶是否关闭，严禁与燃料、油脂接触； （6）多人交叉同时作业时，要设防护挡板，以防止电弧刺伤他人； （7）电焊所用的工具必须安全绝缘；接地线严禁在易燃易爆介质的通道和设备 上； （8）点焊机的接线、开关板的安装应由电工进行，严禁未持电工证的人员接线。 9.5栈桥使用过程安全保障措施 （1）在显著位置设置限载标志牌，车辆限载50t； （2）安排专人负责栈桥通行管理，严禁车辆违规行驶； （3）安排专人进行桥面清扫，保证桥面的清洁，避免因泥土太厚而影响栈桥的 抗滑能力； （4）每日检查栈桥桥面、梁底等部位是否有开裂或变形的情况，并检查裂缝的 发展情况，形成书面检查记录。当出现异常情况时，立即停止使用，查明原因，解决 问题后方可继续使用； （5）栈桥下土方必须等强度达到设计强度时方可开挖； （6）栈桥下土方开挖时，施工机械不得碰撞立柱、桥面或者连杆。 9.6栈桥支撑架安全管理措施 （1）搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。工人上架操作时必 须戴好安全帽和佩挂安全带。 （2）有六级及六级以上大风和雾、雨天气时应停止脚手架搭设或拆除作业。雨 后上架作业应应有防滑措施。 88新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 （3）脚手架使用的期间，严禁拆除纵、横向水平杆，纵、横向扫地杆、斜杆。 在架子上的作业人员不得随意拆动脚手架的所有脚手板、安全网等所有架子部件。 （4）临时用电线路的架设及脚手架接地、避雷措施等，应按现行行业标准《施 工现场临时用电安全技术规范》JGJ46的有关规定执行。 （5）脚手架必须随施工进度搭设，搭设时避开立体交叉作业，严格按方案及相 应安全规范、标准进行施工，控制好立杆的垂直度，横杆水平度并确保节点符合要求。 （6）工人员必须进行进场安全教育，牢固树立安全第一的思想；作业前接受书 面安全技术交底。 9.7栈桥拆除安全措施 （1）割除前对割除区进行警戒封闭，非作业人员禁止入内，并悬挂禁止性、警 告标志。 （2）正确使用个人防护用品和安全防护措施，进入施工现场，禁止穿拖鞋和赤 脚，在没有防护设施的高处，必须系安全带，不准穿硬底皮鞋、带钉鞋和易滑鞋，夜 间在照明条件不好的情况下禁止切割施工。 （3）施工现场内的防护设施、警告牌不得擅自拆除，需要拆除的要经现场负责 人同意。 （4）电动机械使用前，应检查并确认电动机、电缆线均正常，保护接地良好， 防护装置安全有效。 （5）拆除部位以及人员通道位置设置足够的安全照明设备。 （6）拆除过程中施工、安全管理人员应不间断在场检查、监督。 （7）专职安全人员做好对拆除过程中设备的检查工作，及时发现安全隐患。 （8）做好对操作平台以及支撑架体的检查工作，做好操作区域的封闭工作。 （9）高空作业人员必须严格按照要求佩戴相应防护用品，如防护眼镜、安全带 等。 （10）施工现场工人配备防尘口罩及防护眼镜。 （11）注意清理施工现场已割除砼，并及时清运至垃圾临时堆放场地。 （12）现场危险区域做好安全防护措施，在吊装区域等位置拉好警戒线，设置警 令标志。 （13）加强对施工人员的安全教育，增强安全意识，遵守各项安全规章制度，施 工现场设置专职安全员，处理安全和劳动保护问题及可能发生的事故，现场应设置安 89新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 全管理网络，对现场进行安全管理。 （14）对各围栏、防护设施加强检查，落实人员修补工作。 （15）吊车等大型机械移位需专人指挥，防止倾覆伤人。 9.8夜间施工防护措施 （1）进出施工现场的车辆有专人指挥，严禁鸣喇叭。 （2）进入现场的车辆在等待状态，不得怠速发动，以免产生噪音。 （3）夜间施工杜绝不必要的人为噪音。 （4）照明灯照明方向向场地中间，避免干扰施工人员的休息。 （5）夜间作业需保持作业区域照明充足，作业区域不得安装少于两盏大灯。 9.9文明施工主要措施 （1）施工过程中，车辆往返频繁，对驶出工地的车辆需派专人在大门出入口冲 洗平台进行冲洗清扫，防止污染交通道路。 （2）现场施工所排污水，应先集中经过临时沉淀过滤后方准排出，防止堵塞排 水沟。 （3）施工过程中，教育工人认真做好落手清工作，做到完工料净，场地清，并 将建筑垃圾及时清理运走。 （4）现场建筑垃圾做好外运处理，随时清理，及时装车外运。 （5）现场办公室等公共场所要建立值班制度，保持整洁。 （6）现场做好宣传标语，并派专人负责定期检查现场，做好现场整洁、文明施 工。 90新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 10、重大危险源及应急措施 为保证本基坑工程在发生重大安全隐患时，能及时有效的处置，避免造成人员伤 亡和财产损失，影响工程正常的施工秩序；在突发重大事故时，及时抢救生命、保护 财产，避免事件扩大。项目部成立以项目领导班子主体、各部门支持配合的应急响应 领导小组。在紧急情况发生第一时间内启动应急机制。保证做到：统一指挥、职责明 确、信息畅通、反应迅速、处置果断，把事故损失降低到最低。 10.1风险分析 10.1.1风险识别 栈桥工程主要由栈桥桩、栈桥立柱、栈桥主次梁、栈桥板、栈桥连杆、栈桥附属 设施等组成。施工中的可能发生的风险事件有物体打击、机械伤害、高处坠落、触电、 火灾等；使用中常见的风险事件主要有栈桥结构失稳、栈桥立柱变形，栈桥立柱下沉， 桥板变形开裂、车辆交通、高处坠落、物体打击、机械伤害等；拆除过程可能发生的 风险事件有高处坠落、物体打击、机械伤害、架体坍塌、边坡坍塌、触电等。 10.1.2风险特点 10.1.2.1风险因素 施工的影响因素有地质因素、环境因素、栈桥结构设计因素、施工因素等。 （1）地质因素：厚层填土等不良土层；未疏干地下水，孤石、古井等地下障碍 物等。 （2）环境因素：管线渗漏、临近建构筑物的超载、坑边堆载、地表水体渗漏、 车辆设备振动以及暴雨等恶劣天气。 (3）栈桥结构设计因素：设计参数取值不合理，栈桥方案与现场环境不适应，立 柱桩嵌固深度不够、梁板尺寸配筋不足、安全系数偏小等设计缺陷。 (4）施工因素：施工过程控制不严格，桩入岩深度不够，钢筋绑扎不达标，混凝 土浇筑振捣不到位，养护时间不够，开挖速度过快、栈桥梁板施工过快、桩体强度未 达到即进行栈桥开挖和梁板施工、其他施工参数控制不当：栈桥结构施工质量不符要 求，使承载力达不到设计要求等。 10.1.2.2风险易发部位 栈桥施工风险多发部位有：栈桥立柱桩、钢立柱，栈桥主梁，梁板结构不连续处、 栈桥开挖过程不按要求进行，不良土层分布区等。 10.1.2.3风险多发工序 91新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 栈桥风险多发工序为栈桥立柱桩与钢立柱施工阶段，栈桥梁板施工阶段，基坑开 挖过程的汽车出土阶段，栈桥拆除的切割和吊装阶段等。 10.1.2.4风险常见征兆 常见征兆一般有： （1）有异响，施工中有区别于正常机械和操作的声音； （2）枝桥梁板出现裂缝； （3）坡顶原有裂缝宽度显著增大和裂缝长度明显增长的现象； （4）地面明塌、管线漏水； （5）边坡渗漏； （6）坑底涌水冒砂； （7）水位观测井时浊时清，沉淀池含沙量过大； （8）坡脚隆起； （9）坡面出现树枝状裂缝，持续发展； （10）支撑梁轴力、位移过大； （11）坡顶发生长时间连续过大水平位移； （12）监测值达到警戒值或变化速度加快、时程曲线不收敛。 10.2重大危险源分析及控制措施 新材料产业大厦项目栈桥工程重大危险源控制目标、防范措施 表10-1 监督 危险源存在 人 序 危险源 及可能发生 重大危险源防范 控制目标 / 号 类别 危险的环节 控制措施 责任 或位置 人 1、进行经常性的安全教育和 栈桥临边、 安全技术交底，定期检查。 横桥上方作 2、加强对作业面、临边的安 高处坠 业、支撑架 全防护。 1 落 搭设和拆 3、严格定期检查和日常巡 除、支撑架 查，发现隐患及时整改。 工亡为零，安 李城 上作业 4、操作人员防护用品齐全有 全检查合格率 坤 效，如防滑鞋、安全带等。 95％，临边防 / 1、进行经常性的安全教育和 护到位率 阳鹏 安全技术交底，定期检查。 100％。 波 1.栈桥底部 2、加强对作业面、基坑临边 物体打 2.吊运设备下 的安全防护和文明施工管 2 击 方 理，料具堆放符合安全要 3.支撑架下方 求，做到工完场清，禁止高 处向下抛掷物料。 3、吊装作业时周围设警戒 92新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 线，无关人员不得进入作业 区域；严格遵守吊装规范作 业，司机和信号工持证上 岗。 4、严格定期检查和日常巡 查，发现隐患及时整改。 5、进入施工现场必须戴安全 帽。 1、进行经常性的安全教育和 安全技术交底，定期检查。 2、编制有针对和指导性的 《施工方案和应急预案》， 1.车辆超重行 按照规定进行专家论证，并 驶。 杜绝栈桥失稳 交底落实。 2.施工质量不 坍塌事故，安 3、土方开挖遵循时空效应的 栈桥失 符合要求。 全检查合格率 原理，严格落实“分层、分 3 稳 3.栈桥结构底 95%，支护体 段、对称、平衡”和“留土 部土方开挖 系100%到 护壁”的原则。 方法不合 位。 4、各工况土方开挖必须确保 理。 该工况支护体系形成并符合 设计要求。 5、严格栈桥安全巡检和监 测，发现隐患按照方案及时 处置。 1、进行经常性的消防安全教 育、交底和消防知识培训， 定期检查。 2、严格“动火证”制度。 3、严格按照规定配备消防灭 木工车间、 火器材，并定期检查器材的 朱立 火灾事故为 材料库房、 完备情况，对器材的使用进 新 4 火灾 零，安全检查 临建生活区 行培训。 /阳鹏 合格率95％。 等 4、严格消防安全定期检查和 波 日常巡查，发现隐患及时整 改。 5、成立消防安全委员会和成 立义务消防队，并组织演 练。 1、进行经常性的用电安全教 育，安全技术交底，定期检 查。 宿舍用电、 2、严格执行公司《工程项目 触电事故为 李城 夜间施工用 安全生产标准》和《施工现 零，项目月检 坤 5 触电 电、现场使 场临时用电安全技术规 查验收合格率 /邵玉 用手持电动 范》。 95％。 山 工具等。 3、编制有指导和针对性的 《临时用电专项施工方 案》，并交底落实。 4、电气线路、设备安装、拆 93新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 除由专业电工进行，持证上 岗。 5、施工现场机械用电做到、 “一机一闸、一箱一漏”， 漏电保护器必须灵敏有效。 6、严格定期检查和日常巡 查，发现用电隐患及时整 改。 1、进行经常性的安全教育、 交底和机械常识培训，定期 旋挖机安 检查。 拆、使用； 工亡为零，机 2、机械设备安全装置配备 李城 起重机械、 械设备安全装 机械伤 100%，齐全有效。 坤 6 泥头车及其 置100%合 害 3、定期检查保养机械设备， /阳鹏 他小型机械 格，安全检查 完好率100%。 波 使用；切割 合格率95％。 4、严格“定人、定机、定岗 机使用。 位职责”，特种作业人员持 证上岗。 1、进行经常性的安全教育和 安全技术交底，定期检查。 2、严格按照方案进行架体搭 设、检查验收和使用，严禁 杜绝架体坍塌 李城 架体坍 栈桥切割拆 架体超载。 7 事故，安全检 坤/阳 塌 除 3、施工现场相关位置设置警 查合格率95％ 鹏波 示标识，禁止无关人员入 内。 4、加强安全巡查和架体安全 监测，发现风险及时处理。 1、进行经常性的安全教育和 泥头车出 安全技术交底，定期检查。 杜绝边坡坍塌 李城 边坡坍 土；栈桥拆 2、专人指挥交通，行车路线 8 事故，安全检 坤/阳 塌 除混凝土块 按相关专项方案执行。 查合格率95％ 鹏波 堆载 3、混凝土块堆场远离基坑， 严禁过度堆载，及时清运。 1、进行疫情防控教育和交 底，定期检查。 2、成立疫情防控领导小组并 职工办公、 落实责任。 新型冠 住宿区、现 3、严格实名制管理、个人防 朱立 感染为零，防 状病毒 场集中作业 护和健康排查。 新 9 范措施到位率 感染肺 区，职工上 4、严格施工现场、办公区、 /阳鹏 100%。 炎 下班途中 生活区消杀工作。 波 等。 5、避免人员集中，会议、培 训等采用视频或室外分散进 行；现场作业人员距离不小 于1m。 94新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 10.3栈桥工程险情预防措施 10.3.1预防基本原则 10.3.1.1根据栈桥的设计原则“理论导向、实测定量、经验判断”指导栈桥工 程的施工； 10.3.1.2执行国家和行业颁布的规范、规程、标准，尤其注意结合各地区的地 方标准； 10.3.1.3严格把关立柱桩、钢管立柱、栈桥梁板、立柱连杆的施工质量及施工 过程的安全； 10.3.1.4勘察、设计、施工、管理等部门应相互配合，特别关注栈桥施工和使 用的实际情况与原始确定的条件的差异，并应及时处理； 10.3.1.5做好施工阶段的测量、监测工作，必要时应进行详细分析； 10.3.1.6对于出现异常现象，应及时汇报，避免酿成破坏。 10.3.2预防及保护措施 严格执行国家、行业和地方的规范、规程和标准，必须按照设计要求进行施工， 保证质量。根据设计和客观环境，事先确定相应的报警标准，拟定抢险措施，组织抢 险队伍，准备抢险材料，一旦发现险情立即采取应急措施，把事故消除于萌芽状态之 中。 通过施工技术措施和组织管理措施，可有效预防基坑风险。严格开挖作业流程， 执行班组作业交接制度，采取信息法施工等措施，均能很好地预防事故的发生。在技 术措施上，我们已经制定了针对性的风险预防措施，并对地下管线条件、地铁结构条 件进行了大量的资料收集、研究分析、明查暗防工作，在弄清楚地质条件和环境条件， 并严格按照方案进行科学施工，可以有效避免危害因素的发生。 为了确保栈桥的安全稳定，应重点做好以下保护措施： 10.3.2.1栈桥梁板土方开挖及结构施工 栈桥施工应严控施工质量，确保立柱和梁板的承载力满足设计要求。 10.3.2.2严格控制行驶车辆堆载 在施工中针对可能对周边环境造成影响的因素，采取专项保护措施，减小地下施 工对周边环境的影响。严格控制行驶车辆的荷载，只允许栈桥上有 1部车辆行驶，车 辆载重严禁超标，确保栈桥上部荷载不超过设计要求。 10.3.2.3加强巡视及监测 95新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 每天派专人对周边进行巡视检查，对栈桥的变形和裂缝每天进行多次巡视检查， 尤其是栈桥完成后的车辆行驶、载重和车速都是严格把控点，更应加大巡视检查的密 度。发现异常及时报告，发现违章行驶立即制止，做好各项沟通工作，共同制订保护 措施。 10.3.2.4加强雨季排水 我司对深圳地区栈桥工程事故调研后，发现很多基坑栈桥事故的诱因均为雨季排 水不畅引起。在暴风雨季节，应采取暴雨应急措施，尽量减少基坑泡水的可能性，避 免土体因雨水连续冲刷或浸泡导致强度降低，发生塌方。 (1)基坑的周边砌筑300mm高的挡水台，作为通常情况下的挡水设施；配备足够 数量的沙袋，紧急时对基坑周围施做围堰，防止地面水大量流入坑内。 (2)施工现场仓库配备足够数量的潜水泵、泥浆泵，用于排除现场积水。 (3)及时获取天气信息，预先做好准备工作。 10.4监测和信息反馈 基坑监测的内容主要包括基坑围护结构的形变及受力情况以及地铁 14号线地铁 隧道（若已施工）结构的变化情况。 监测数据应及时处理并及时反馈，以便指导施工，做到信息化施工。当发现有异 常情况应立即采取措施，以防发生工程事故。通过严密的基坑监测，可以有效防止巨 大偶然灾害的发生。 当监测的变形值过大时，应及时发出预警。预警可划分为三个级别，即黄色预警、 橙色预警和红色预警。 监测预警分级及预警响应见下表： 表10-2 预警 序号 预警条件 预警响应 状态 实测累计值达到累计量控制值的70%且 黄色 发送预警快报，加密监测并 1 未到达80%时；或日变化速率达到变化 预警 协助分析原因。 速率控制值的70%且未到达80%时。 发送预警快报，停工并分析 实测累计值达到累计量控制值的80%且 原因，加密监测、启动会商 橙色 未到达 100%时；或日变化速率达到变 2 机制，并采取调整开挖进 预警 化速率控制值的 80%且未到达 100% 度、优化支护参数、完善工 时。 艺方法等措施。 发送预警快报、加密监测， 实测累计值达到控制值或日变化速率达 红色 分析具体原因，并立即采取 3 到控制值；或日变化速率出现急剧增长 预警 必要的补强或停止开挖等措 时。 施。 96新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 根据监测数据及现场实际情况，当监测值达到预警值范围时，应根据相应状态立 即做出预警响应，采取相应的应急措施。 10.4应急小组组织机构 项目要从组织上、思想上切实做好各项应急准备工作，加大对栈桥施工的领导力 度，充分认识栈桥施工的重要性，认真部署施工工作，做到“立足早、措施得当、条 件保证、效果明显”，确保工程质量，确保安全生产、文明施工，防止一切事故的发 生。 项目部成立应急救援工作领导小组，负责组织栈桥施工的生产、技术、质量、安 全管理和救援物资的供应，负责施工的协调组织，并明确责任，确保施工中，各项工 作及时有效进行，避免由于施工组织不力给生产进度、工程质量、安全施工造成影响。 应急救援领导小组 表10-3 序号 职位 姓名 联系方式 1 指挥长 李荣华 13912979203 2 副指挥长 李城坤 13845522299 3 抢险组 李晟、邵晖 15900240783 4 警戒组 朱立新、秦宝坤 13901258680 5 通讯组 阳鹏波、张凌元 18055583165 6 调查组 刘灿、肖恭庆 15105609683 7 救护组 李豪、熊征 18792594495 8 善后组 龙星言、何华山 18618123004 10.5应急小组职责 (1)指挥长、副指挥长职责 现场指挥长：负责统一指挥，并根据发生事故的危害程度，采取对应措施并组织 实施。及时向上级和社会有关部门（机关）报告；组织或参与事故原因的调查分析， 积极协助上级部门对事故的调查处理。 现场副指挥长：协助指挥长指挥、协调；当无法与指挥长取得联系时，承担指挥 长职责。 (2)抢险组职责 组长：接报后迅速召集应急小组成员，15分钟内到达事故现场，实施排险加固， 为抢险提供物资和设备供给、现场照明、安全通道等；并及时将灾情向指挥长报告、 97新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 与相关人员通报。 成员：服从组长的安排，立即开展排险活动，保障抢险提供物资和设备供给、现 场照明、安全通道等；当无法与组长取得联系时，按从上到下的序列承担组长的职责。 (3)警戒组职责 组长：接报后迅速组织本组成员，将人群疏散到安全地带，保护好事故现场；维 持好主干道畅通，加强治安警戒，防止因人员混乱而造成物资财产被破坏或被丢失。 成员：服从组长的安排，立即开展人员疏散、现场保护、维护交通、治安警戒等 活动；当无法与组长取得联系时，按从上到下的序列承担组长的职责。 (4)通讯组职责 组长：负责通信联络和车辆调度、医院联系等事宜；经指挥长授权，积极与政府 有关部门及各新闻媒体协作，努力使事故的损害和影响面降低到最小。 成员：按照组长的安排和授权，具体办理通信联络、车辆调度、医院联系等事宜； 积极与政府有关部门及各新闻媒体协作和沟通。当无法与组长取得联系时，按从上到 下的序列承担组长的职责。 (5)救护组职责 组长：对伤员进行临时有效救护；组织人员将伤员安全、迅速转运至就近医院， 向医生正确反映伤员相关情况；及时向指挥长汇报抢救情况。 成员：服从组长的安排，立即开展伤员的救护、将伤员安全、迅速转运至就近医 院，向医生正确反映伤员相关情况；随时向组长汇报伤员救护情况；当无法与组长取 得联系时，按从上到下的序列承担组长的职责。 (6)调查组职责 组长：接报后迅速召集应急小组成员，15分钟内到达事故现场，调查、询问事 故发生的情况以及原因；及时将调查情况向指挥长报告、与相关人员通报。 成员：服从组长的安排，立即开展调查活动，做好对事故现场的调查取证工作， 对物证、人证进行收集、对现场拍照记录。 (7)善后组职责 组长：接报后迅速召集应急小组成员，15分钟内到达事故现场，做好伤者以及 家属的联系，向保险公司报案和赔偿事宜，及时将情况向指挥长报告、与相关人员通 报。 成员：服从组长的安排，立即调查伤者及其家庭的情况，与医院联系了解伤情； 98新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 当无法与组长取得联系时，按从上到下的序列承担组长的职责。 10.6应急救援队伍 应急救援队伍主要由总包和分包队伍人员组成，接受应急救援小组指挥。应急队 伍根据实际情况分成若干个小组，每个小组若干人，设小组长一名（小组长应配有手 机，电话号码报应急机制领导小组）。各小组组长为劳务队伍带班班长，成员主要为 现场工人。各救援小组由应急救援小组统一划分责任区域，明确各区域主要任务责任， 平时各小组巡视检查各自区域，观察包括基坑周围地面裂缝、塌陷及渗漏水情况，地 面超载及基坑隆起、管涌情况，基坑开挖的地质及其变化情况和支护结构状态等。按 照基坑工程的进度，基坑每次开挖后立即执行，遇有大雨等特殊情况应加强巡视密度， 发现险情及时报告并组织抢险，各救援小组统一听从应急机制领导小组的指挥。 10.7应急机制激活时间 事故发生后1小时内，启动应急机制，同时上报有关部门。全天24小时进入应 急状态。事后处理报告提交公司总部、业主、政府部门48小时后，应急状态解除。 10.8应急机制总体流程及要求 要求事故发生后半小时内由应急救援小组向应急领导小组及公司总部报告，然后 通过应急领导小组和公司总部向政府及有关部门汇报。 99新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 图10-1 应急救援流程图 10.9应急联动机制 （1）当钢筋笼吊到空中发现有变形现象时不得强行吊起，必须马上疏散附近施 工人员，同时将钢筋笼放到地上，对变形钢筋笼进行整形、加固后再重新起吊。 （2）当出现人员受伤情况时，在安全的情况下，立即清理开压在伤员身上的障 碍物，及时送往医院救治。 （3）当出现险情时，由项目经理或副经理（项目经理不在现场时）启动项目部 应急机制。由应急领导小组指挥长负责统一指挥，并根据发生事故的危害程度，采取 对应措施并组织实施，组织抢险组排除险情、救护组营救伤员等。及时向上级和社会 有关部门（机关）报告；组织或参与事故原因的调查分析，积极协助上级部门对事故 的调查处理。 100新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 10.10应急制度、预案和宣传培训 （1）由应急小组制定应急制度、应急预案和相应的应急措施。组织管理人员和 工人学习交底，掌握预案措施的要点和实施程序，了解应急材料、器材的存放地点和 领取程序。 （2）应急救援领导小组应定期组织分级应急预案的培训，掌握事故预防、响应 要求、现场控制及综合协调等内容，提高对应急事件的处置能力。 （3）各级应急抢险队伍和人员，定期进行针对性的专业训练。 （4）工程项目参建各方施工人员进行突发事件应急逃生、自救及互救、配合方 面的培训。 10.11应急材料、设备准备 材料设备是应急事故处理的物资保障，根据现有经验教训及本工程施工内容，应 急材料及设备如下所示： 应急救援物资表 表10-4 序号 应急材料 单位 数量 1 急救包 个 10 2 沙袋 个 1000 钢板（厚度5mm/ 3 m2 各10 20mm） 4 I28型钢 m 50 5 水玻璃 kg 50 6 快硬水泥 t 5 7 消防水带 m 100 8 自紧螺栓螺杆 套 10 9 脚手管及扣件 m 500 10 安全带 套 10 11 应急救援车辆 辆 1 12 小 车 台 2 13 灭 火 器 个 15 14 药箱及药品 个/批 2 15 对 讲 机 部 5 16 担 架 副 2 101新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 17 应急灯具 盏 5 10.12应急救援路线 发生生产安全事故时，为了确保救助工作的快速及时，同时使救助过程紧张而有 序地展开，需要提前规划好应急救援路线。根据项目的地理位置以及周边医院设施的 布置情况、道路的交通状况等，确定的救援路线如图所示。事故发生时，要综合路线 长度、道路交通状况以及医院设施条件等因素，按照时间最短原则进行路线选择。 应急救援路线表 表10-5 线 目 路 距离及 的 线路（图） 电话号码 序 时间 地 号 事故现场→清水河一路→红岗路→深圳市武警 医院（中国人民边防武装警察总医院） 深 圳 线 市 1.3公 0755- 路 武 里 82699010 一 警 5分钟 医 院 事故现场→清水河一路→清水河三路泥岗东路 →华富路→深圳市第二人民医院 深 圳 市 0755- 线 第 83366388 4.7公 路 二 里 二 人 0755- 11分钟 民 83216006 医 院 102新材料产业大厦项目 局促场地深基坑出土栈桥施工方案 11、附件 附件一：栈桥设计图纸 附件二：栈桥计算书（设计已复核承载力） 附件三：栈桥拆除用盘扣架图纸 附件四：栈桥拆除用盘扣架计算书 103
