Openclaw三层解耦架构深度解析:网关层(Gateway)核心机制与源码实现

在微服务架构大行其道的今天，网关作为流量入口，承担着路由转发、请求过滤、负载均衡等核心职责。但很多网关框架要么配置复杂，要么扩展性不足，导致维护成本居高不下。本文将深入解析Openclaw三层解耦架构中的网关层（Gateway），从源码层面拆解其核心机制，带你掌握如何通过模块化设计实现高可扩展、易维护的网关系统。

一、Openclaw网关层整体架构概述

Openclaw网关层采用三层解耦设计，将路由、过滤、负载均衡等核心功能拆分为独立模块，通过依赖注入实现灵活组合。这种设计不仅降低了模块间的耦合度，还极大提升了系统的扩展性。网关层的核心组件包括：
- 路由定位器（RouteLocator）：负责根据请求匹配对应的路由规则
- 过滤器链（Filter Chain）：对请求和响应进行预处理和后处理
- 负载均衡器（LoadBalancer）：智能分发请求到上游服务实例
- 断言工厂（Predicate Factory）：定义路由匹配的条件规则

二、路由匹配机制：精准定位上游服务

路由匹配是网关的核心功能之一，Openclaw通过RouteDefinition类抽象路由规则，包含路径、断言、过滤器等关键信息。以下是简化后的核心代码：

public class RouteDefinition {
    private String id;
    private URI uri;
    private List<PredicateDefinition> predicates;
    private List<FilterDefinition> filters;
    // getter和setter方法
}

路由匹配的核心流程由RouteLocator接口的实现类完成，关键代码如下：

public interface RouteLocator {
    Flux<Route> getRoutes();
}

public class CachingRouteLocator implements RouteLocator {
    @Override
    public Flux<Route> getRoutes() {
        return this.delegate.getRoutes()
                .map(route -> {
                    // 缓存路由规则
                    cache.put(route.getId(), route);
                    return route;
                });
    }
}

关键解析：CachingRouteLocator会缓存路由规则以提高匹配性能，当请求到达时，网关会遍历所有路由的断言（Predicate），找到第一个匹配的路由。断言的判断逻辑由PredicateFactory实现，例如路径断言PathRoutePredicateFactory：

public class PathRoutePredicateFactory extends AbstractRoutePredicateFactory<PathRoutePredicateFactory.Config> {
    @Override
    public Predicate<ServerWebExchange> apply(Config config) {
        return exchange -> {
            PathMatcher pathMatcher = getPathMatcher();
            String path = exchange.getRequest().getPath().value();
            // 匹配请求路径与路由规则
            return pathMatcher.match(config.getPattern(), path);
        };
    }
}

三、过滤器链：请求的“流水线”处理

Openclaw网关的过滤器链分为局部过滤器（GatewayFilter）和全局过滤器（GlobalFilter），局部过滤器仅作用于特定路由，全局过滤器则对所有请求生效。过滤器的执行顺序由Ordered接口的getOrder()方法决定，数值越小优先级越高。

过滤器链的核心执行逻辑在FilteringWebHandler类中：

public class FilteringWebHandler implements WebHandler {
    private final List<GatewayFilter> globalFilters;

    @Override
    public Mono<Void> handle(ServerWebExchange exchange) {
        Route route = exchange.getAttribute(GATEWAY_ROUTE_ATTR);
        List<GatewayFilter> gatewayFilters = route.getFilters();
        // 合并全局过滤器和局部过滤器
        List<GatewayFilter> combined = new ArrayList<>(this.globalFilters);
        combined.addAll(gatewayFilters);
        // 按优先级排序
        AnnotationAwareOrderComparator.sort(combined);

        // 执行过滤器链
        return new DefaultGatewayFilterChain(combined).filter(exchange);
    }
}

关键解析：FilteringWebHandler会将全局过滤器和当前路由的局部过滤器合并，按优先级排序后形成完整的过滤器链。DefaultGatewayFilterChain通过递归方式执行每个过滤器：

public class DefaultGatewayFilterChain implements GatewayFilterChain {
    private final List<GatewayFilter> filters;
    private final int index;

    @Override
    public Mono<Void> filter(ServerWebExchange exchange) {
        return Mono.defer(() -> {
            if (this.index < filters.size()) {
                GatewayFilter filter = filters.get(this.index);
                DefaultGatewayFilterChain chain = new DefaultGatewayFilterChain(filters, index + 1);
                // 执行当前过滤器
                return filter.filter(exchange, chain);
            } else {
                // 所有过滤器执行完成，转发请求
                return Mono.empty();
            }
        });
    }
}

四、负载均衡：智能分发请求到服务实例

Openclaw网关集成了Spring Cloud LoadBalancer，通过LoadBalancerClient实现服务实例的选择和请求转发。核心代码如下：

public class LoadBalancerClientFilter implements GlobalFilter, Ordered {
    private final LoadBalancerClient loadBalancer;

    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        URI uri = exchange.getAttribute(GATEWAY_REQUEST_URL_ATTR);
        String schemePrefix = exchange.getAttribute(GATEWAY_SCHEME_PREFIX_ATTR);
        if (uri == null || !"lb".equals(uri.getScheme()) && !"lb".equals(schemePrefix)) {
            return chain.filter(exchange);
        }

        // 选择服务实例
        ServiceInstance instance = loadBalancer.choose(uri.getHost());
        URI requestUri = loadBalancer.reconstructURI(instance, uri);
        exchange.getAttributes().put(GATEWAY_REQUEST_URL_ATTR, requestUri);

        return chain.filter(exchange);
    }
}

关键解析：当请求的URL以lb://开头时，网关会调用LoadBalancerClient的choose()方法选择一个可用的服务实例，然后将服务名替换为实际的服务地址，最终转发请求到该实例。

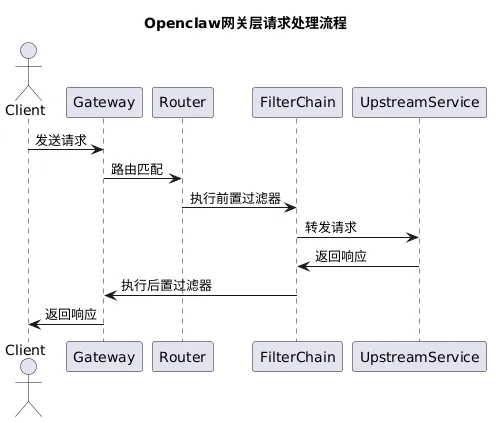

五、网关层请求处理全流程UML解析

通过上述UML流程图，我们可以清晰看到Openclaw网关层的完整请求处理流程：
1. 客户端发送请求到网关
2. 网关通过RouteLocator匹配对应的路由规则
3. 请求进入过滤器链，依次执行全局过滤器和局部过滤器
4. 负载均衡器选择合适的服务实例
5. 网关将请求转发到上游服务
6. 上游服务返回响应，网关再次执行过滤器链的后处理逻辑
7. 网关将响应返回给客户端

结尾

Openclaw网关层通过路由、过滤、负载均衡三大核心模块的解耦设计，实现了高扩展性和易维护性。这种三层解耦架构不仅解决了微服务架构中的常见痛点，还为开发者提供了灵活的扩展点。

你在使用网关时遇到过哪些问题？对Openclaw的架构设计有什么看法？欢迎在评论区留言交流，我们一起探讨网关技术的最佳实践！
