有时给客户发模型文件，怕他拿到模型之后不付尾款跑路，哪怕发非参模型，stl文件，只读文件都担心客户另有所图，那么可以试试发送这个3D PDF文档，哪怕客户电脑里没三维软件，也能进行查看，关键是这种3Dpdf无法直接生成实体，还是挺有安全感的，那么UG如何导出3Dpdf文件，我来教教你。

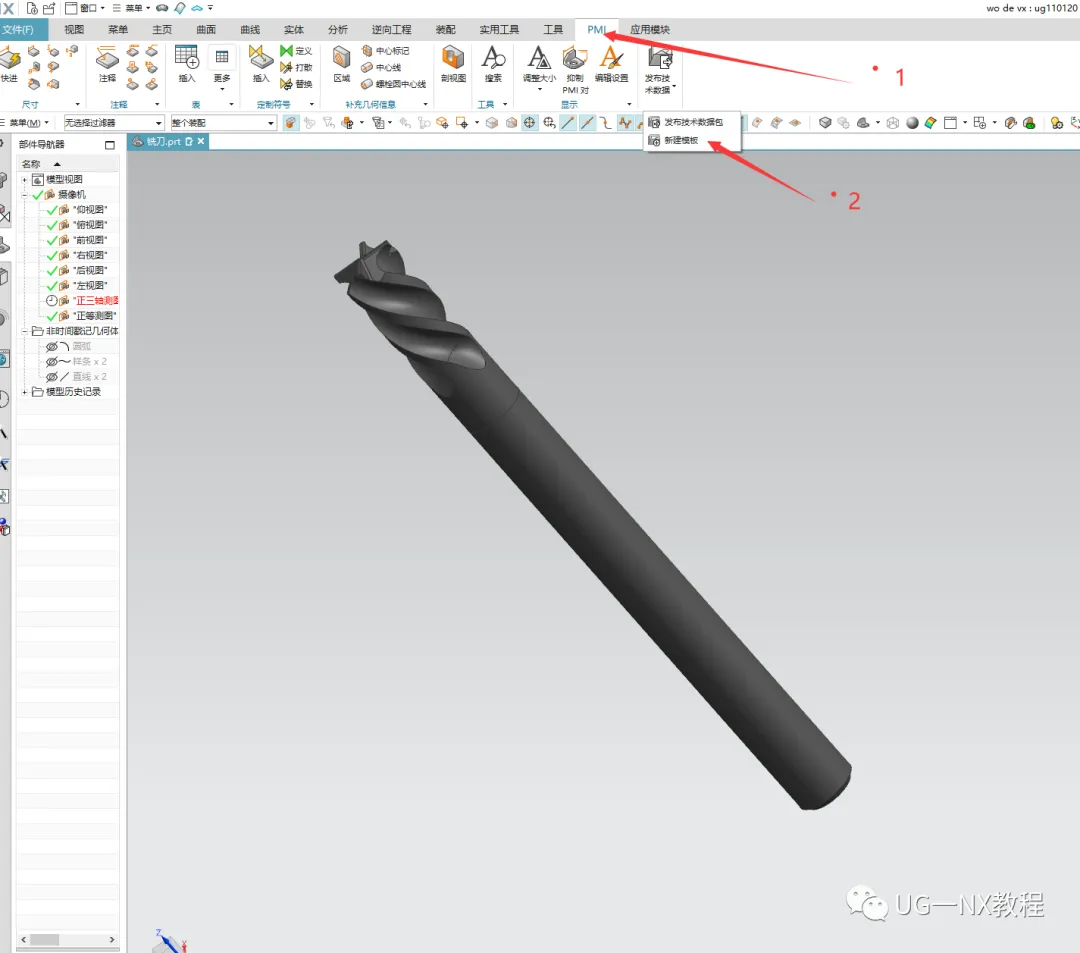

具体方法，首先打开UG，这功能必须是1847及以上的版本才有，然后导入模型，进入pmi模块，在创建3d pdf前，首先选择一个合适的模板，点击新建模板

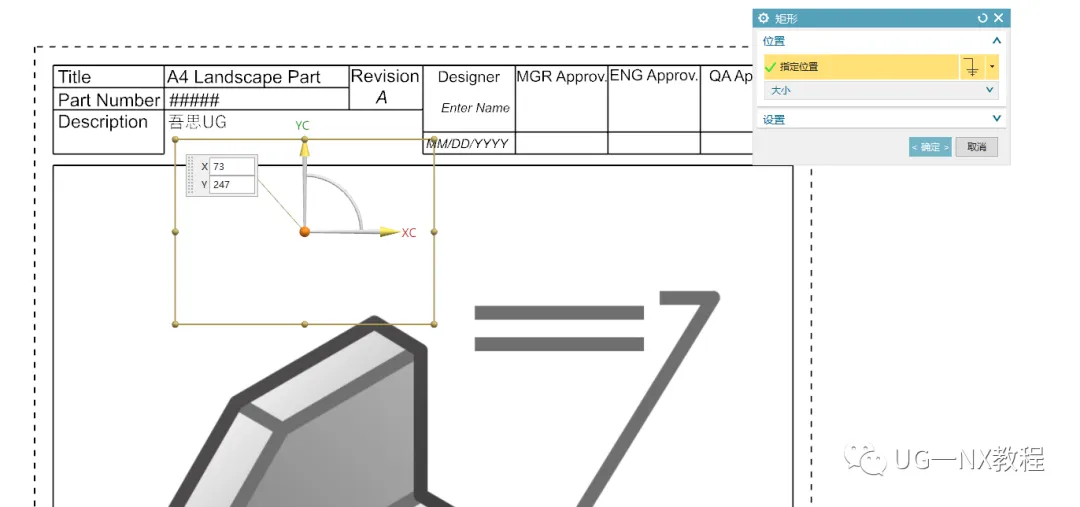

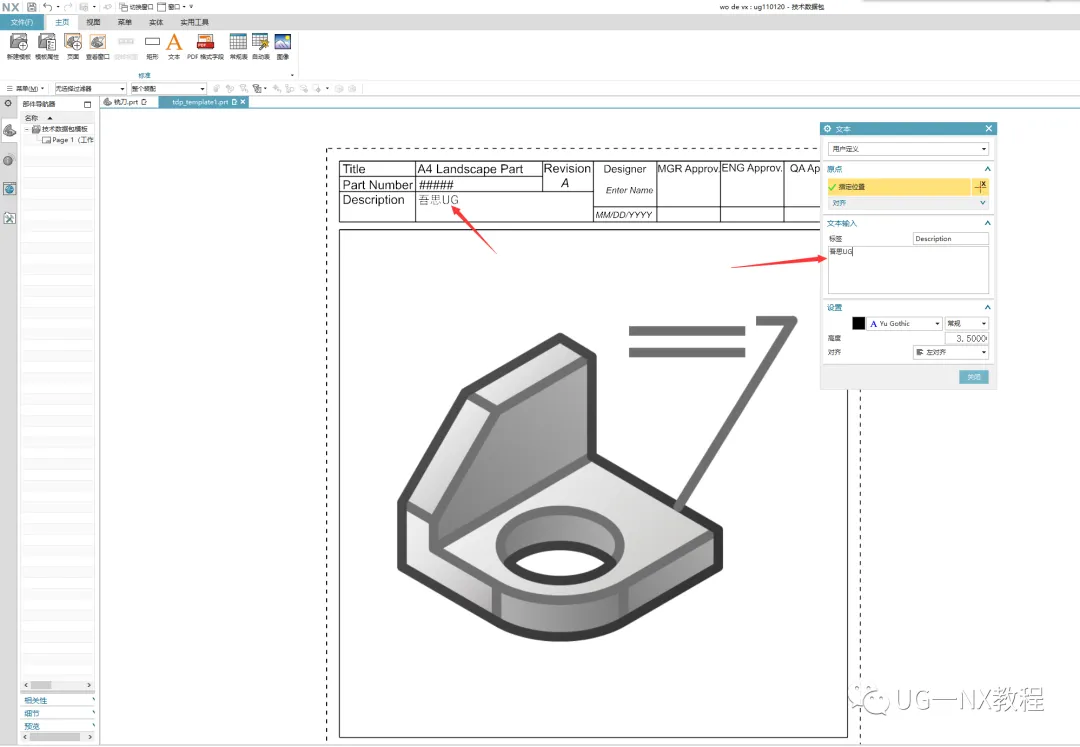

双击英文能修改文字，还能双击边框调整位置和大小。

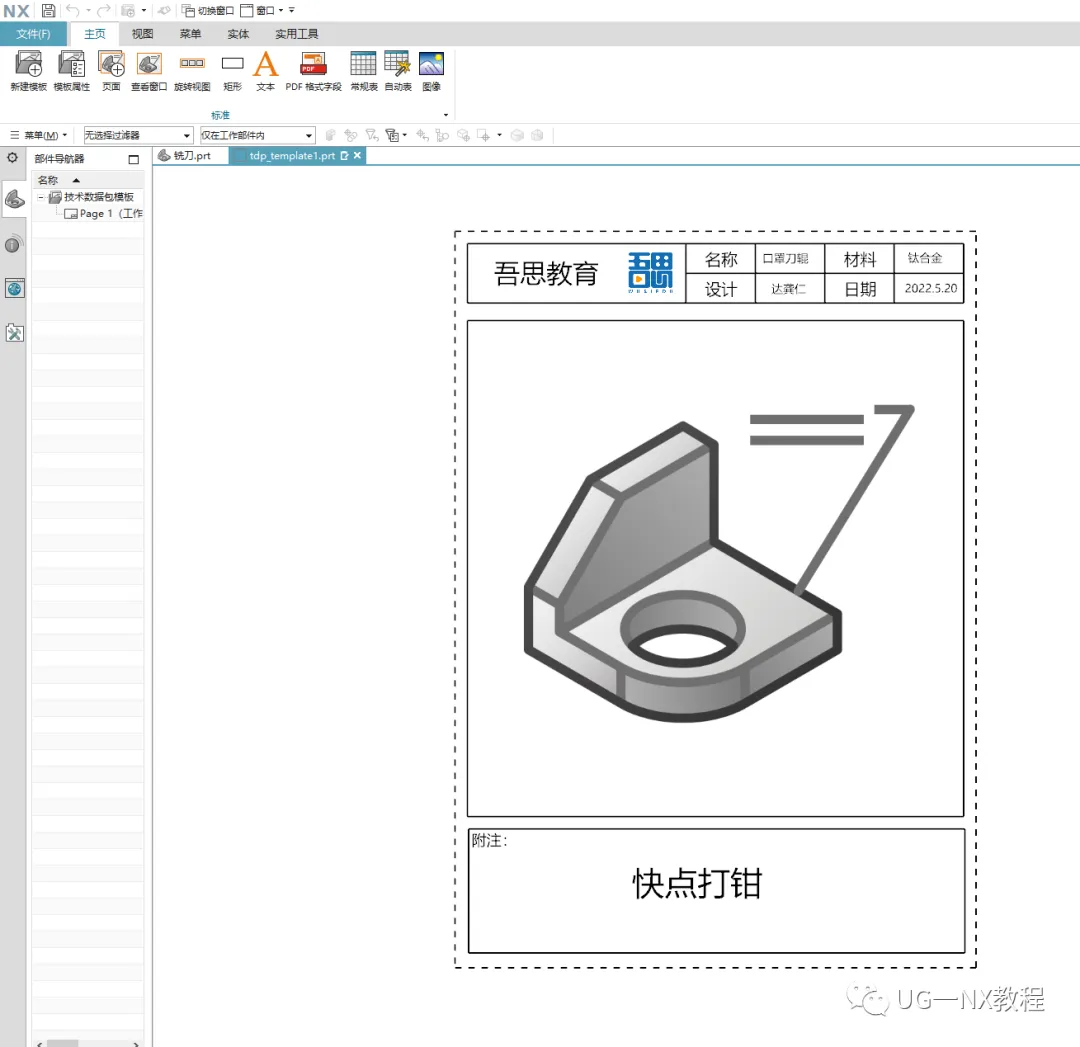

用这个方法就能自己制作模板文件了，比如这里我就自己做了一个中文模板，比起英文来就容易理解了。

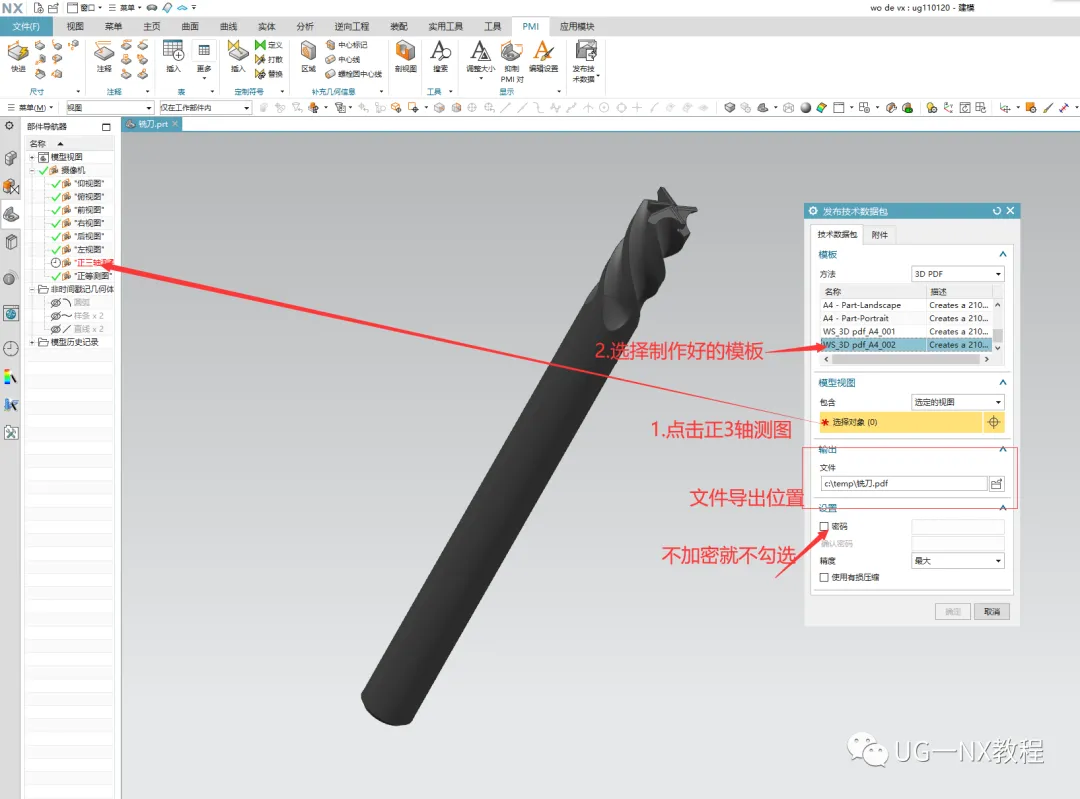

模板有了，就回到建模中，再次点击pmi模块，然后点击发布技术数据包，先选视图，再选模板，最后选择导出位置后点击确定它就自动导出3d pdf了。

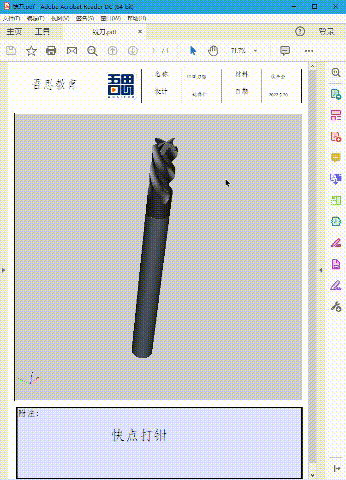

导出的3d pdf各种电脑都能打开，但是只有支持3d pdf的阅读器才能选择以及放大模型视图。
