交通建设工程施工标准化图册——需要PDF版的点赞+分享(某省交管中心发)

交通建设工程施工标准化图册——需要PDF版的点赞+分享(某省交管中心发)

基本要求:

现浇盖梁施工现场按照标准化布置,分为盖梁作业区吊装区、模板存放区、安全设施存放区等,并将盖梁施工平台上的螺母、波纹管、扎丝等物品存放进行划区布置,做到物品放置整齐有序。

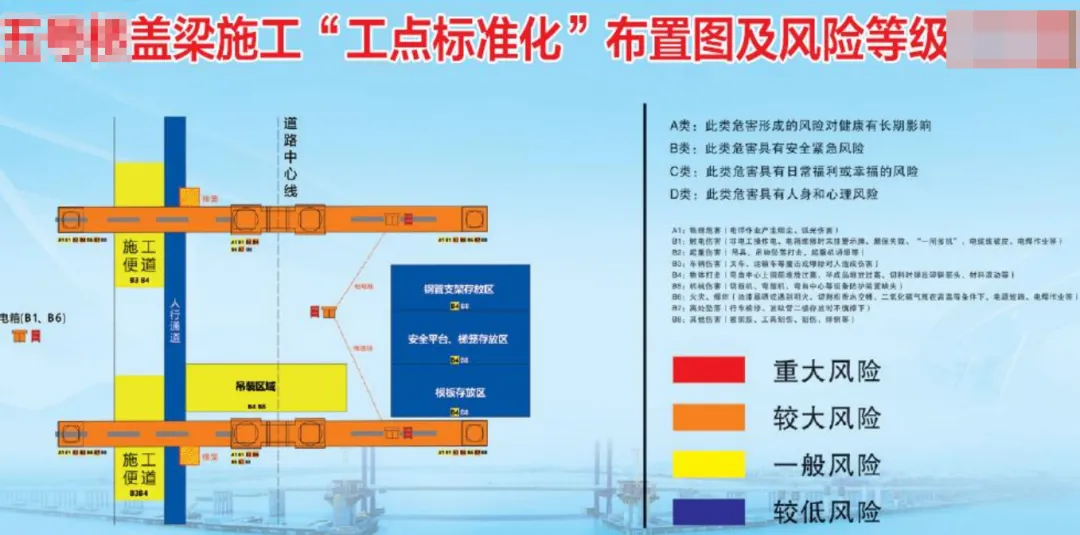

一、盖梁工点工厂化平面布置图及风险等级分布图

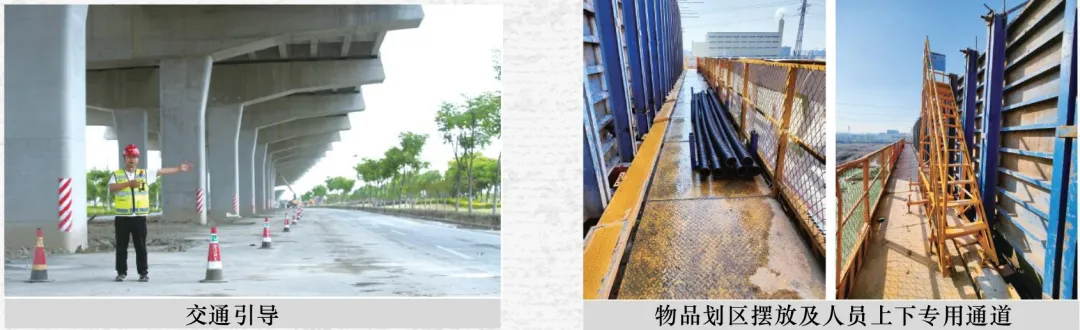

1、盖梁施工时需,如下方道路需要通行,需提前设置导改引导设置及引导人员,盖梁上部设施摆放需按照工点工厂图要求设置,确保施工作业人员取用方便,安全有序。上下盖梁采用与用斜梯,确保人员上下盖梁安全。

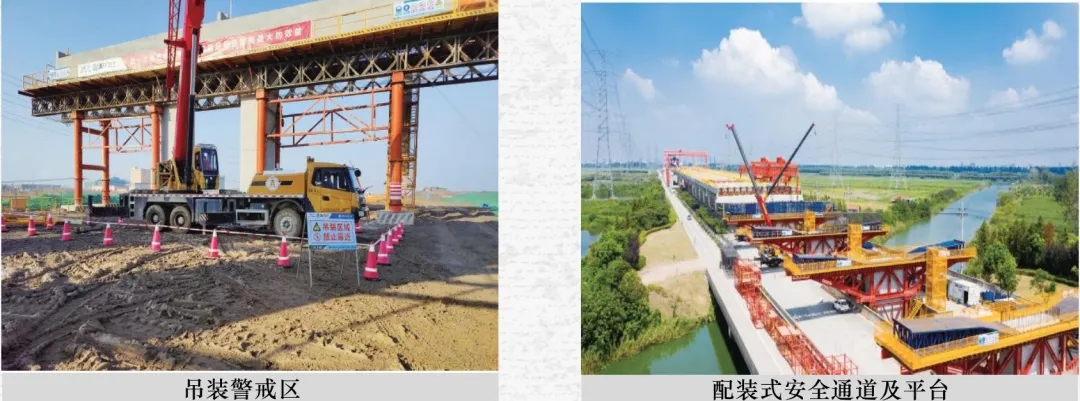

2、根据标准化布局图布置施工现场,物品摆放有序,吊装作业区域应设置警戒区、警示牌、安全梯笼、上下盖梁安全通道、缆风措施等,并悬挂安全警示标牌。

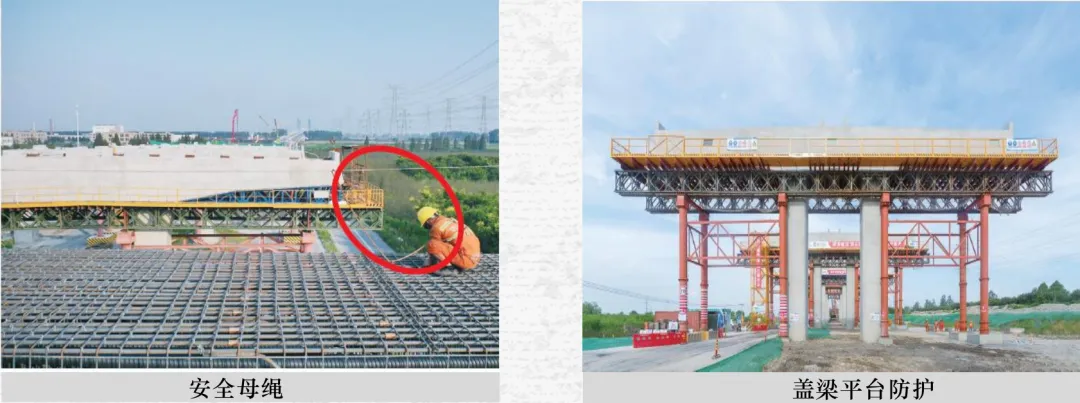

3、在盖梁上进行作业前,必须规范设置安全母绳,施工人员系好安全带;盖梁平台搭设时,四周应提前设置临边护栏,并在平台空隙处挂设安全网。

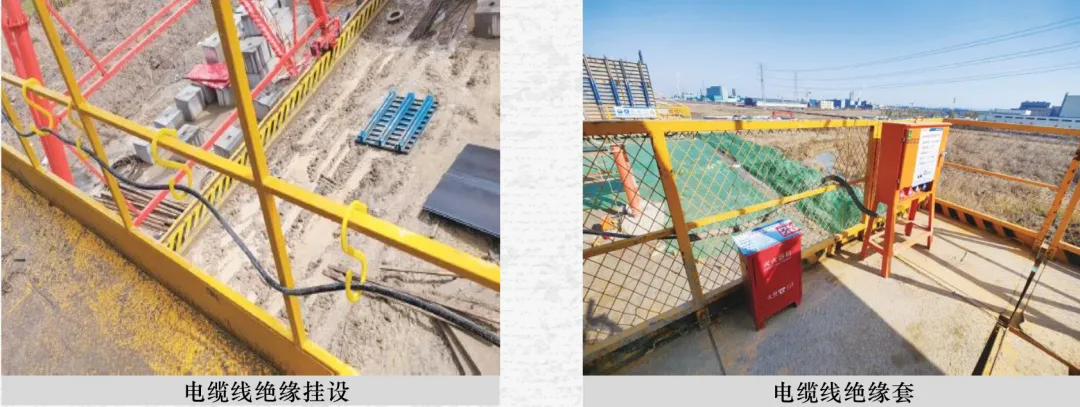

4、盖梁作业平台电缆线采取绝缘措施挂设,电缆线与金属临边护栏交接处采用绝缘套管保护。

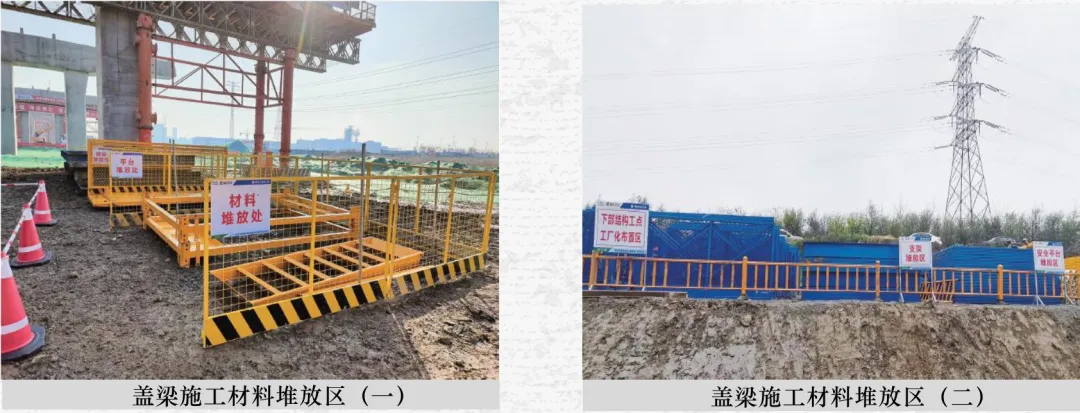

5、根据标准化布局图,划分盖梁施工功能区,设置区域标识牌,物品有序摆放。

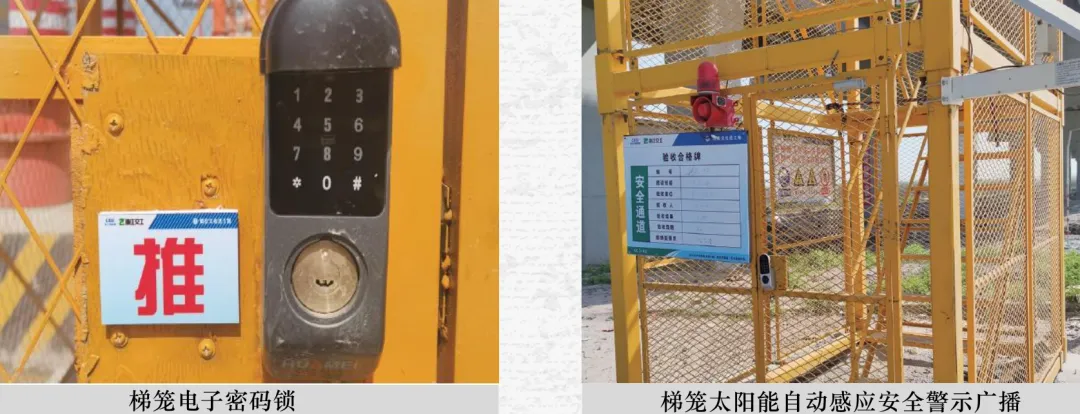

6、盖梁安全梯笼应及时上锁,入口处需对人员进行安全风险提示。

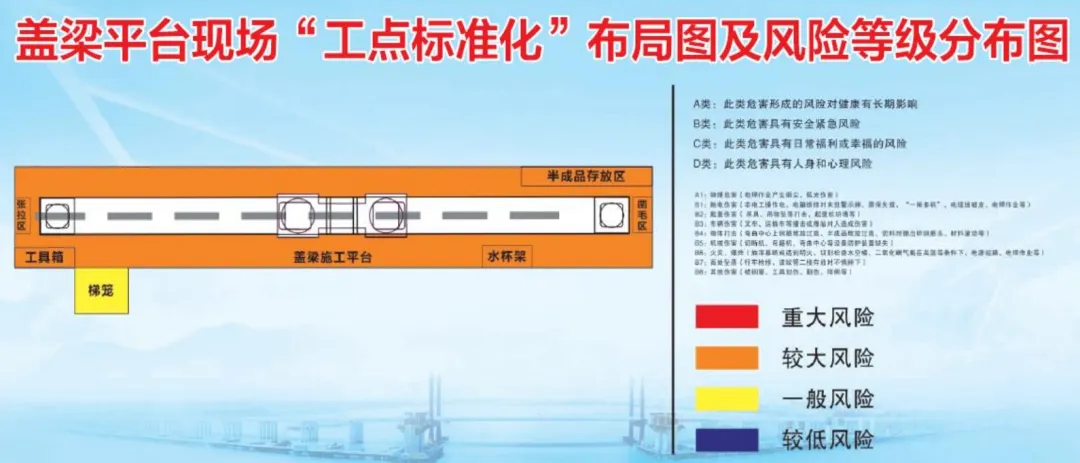

二、盖梁预应力张拉工点工厂化平面布置图及风险等级分布图

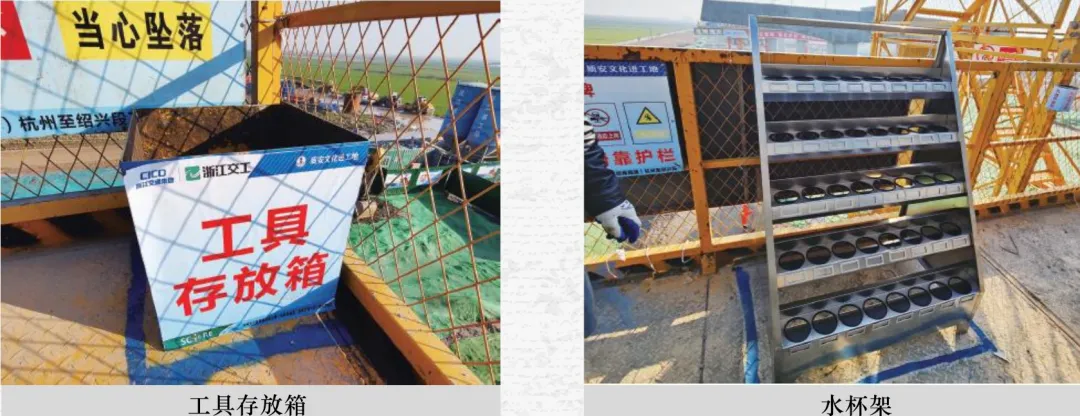

1、根据标准化布局图,设置物品存放箱、水杯架,设置区域标识牌,确保物品有序摆放。

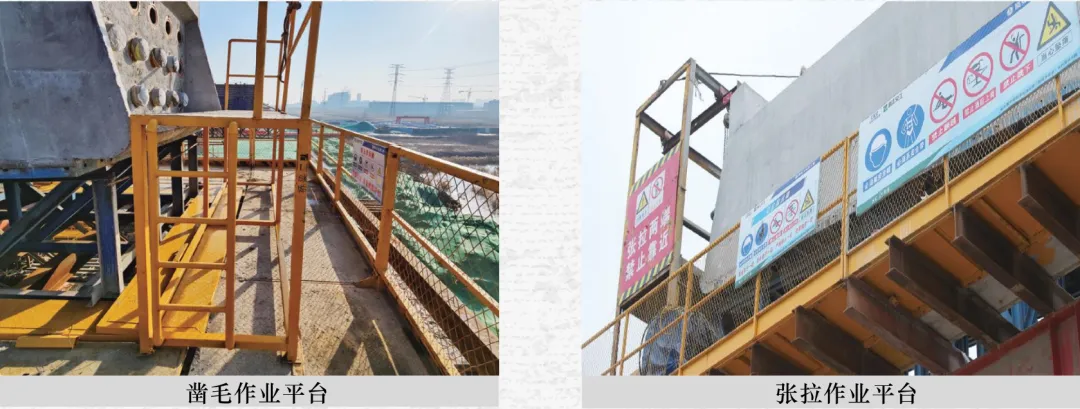

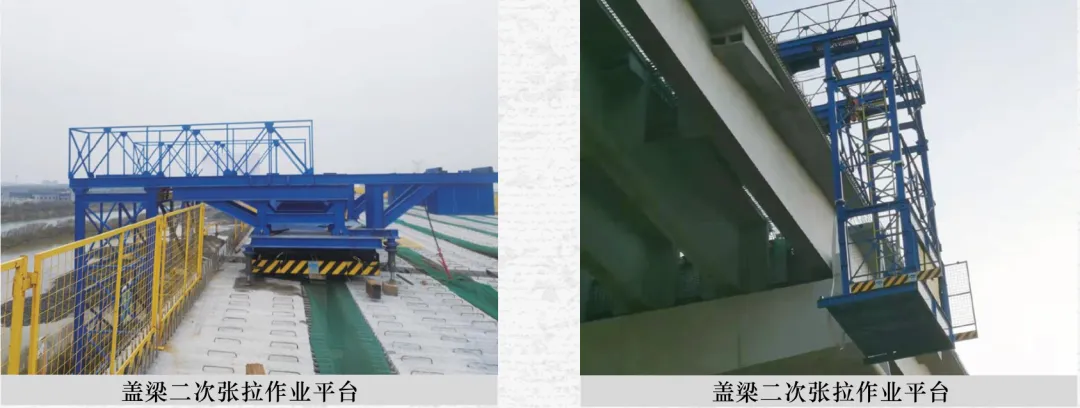

2、盖梁张拉施工时,应设置专业的凿毛及张拉作业平台,经监理工程师现场验收合格后挂牌使用。
2、盖梁张拉施工时,应设置专业的凿毛及张拉作业平台,经监理工程师现场验收合格后挂牌使用。
