很多新手学模具设计软件用得飞起，一碰模架就懵圈

问他：A板多厚？方铁多高？复位杆怎么装？答不上来

这不是你笨是没人从根上讲清楚过

今天这篇，不教花哨操作就讲一件事：一套模具，到底由哪几部分组成？

搞懂它，你才算真正入门

01 / 先记死一条：模具天生分两半

一套模具装在注塑机上，天然分成两大块：

🔹 定模（前模）

• 固定在注塑机不动

• 负责：产品外观面、进胶

• 核心部件：型腔板、浇口套、定位环

🔹 动模（后模）

• 随注塑机开合移动

• 负责：产品结构面、顶出产品

• 核心部件：型芯、顶出机构、复位机构、导柱

👉 这是模具结构最底层的逻辑，必须先焊死在脑子里

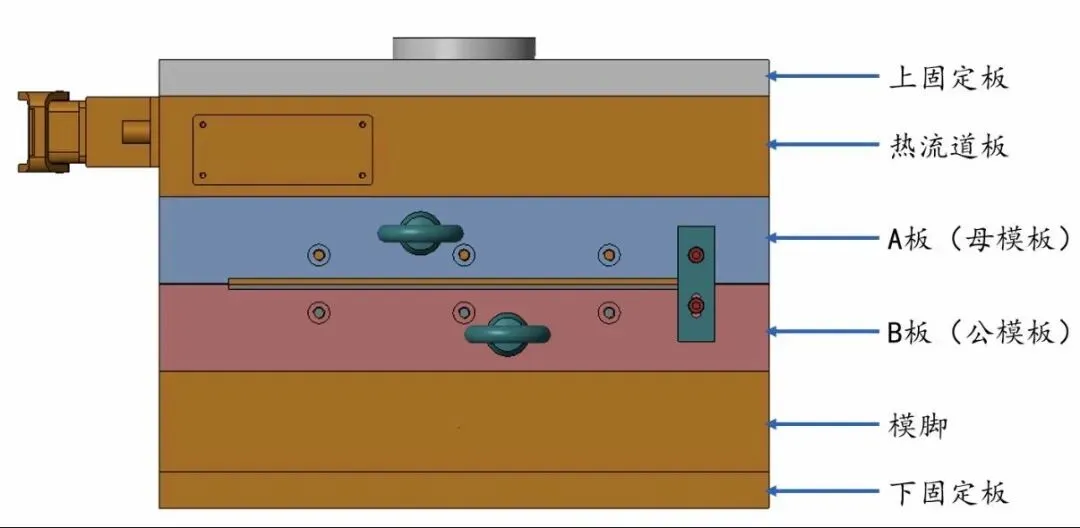

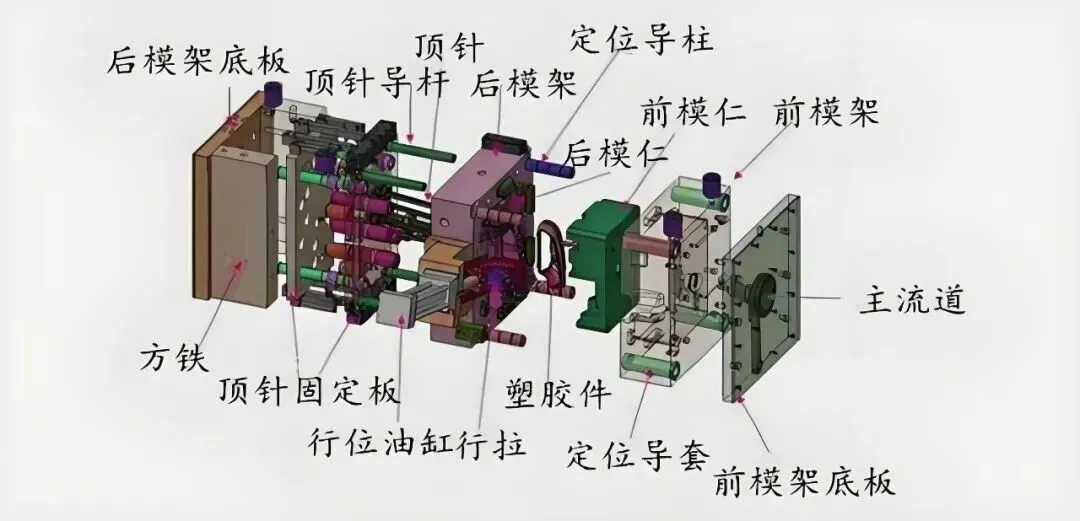

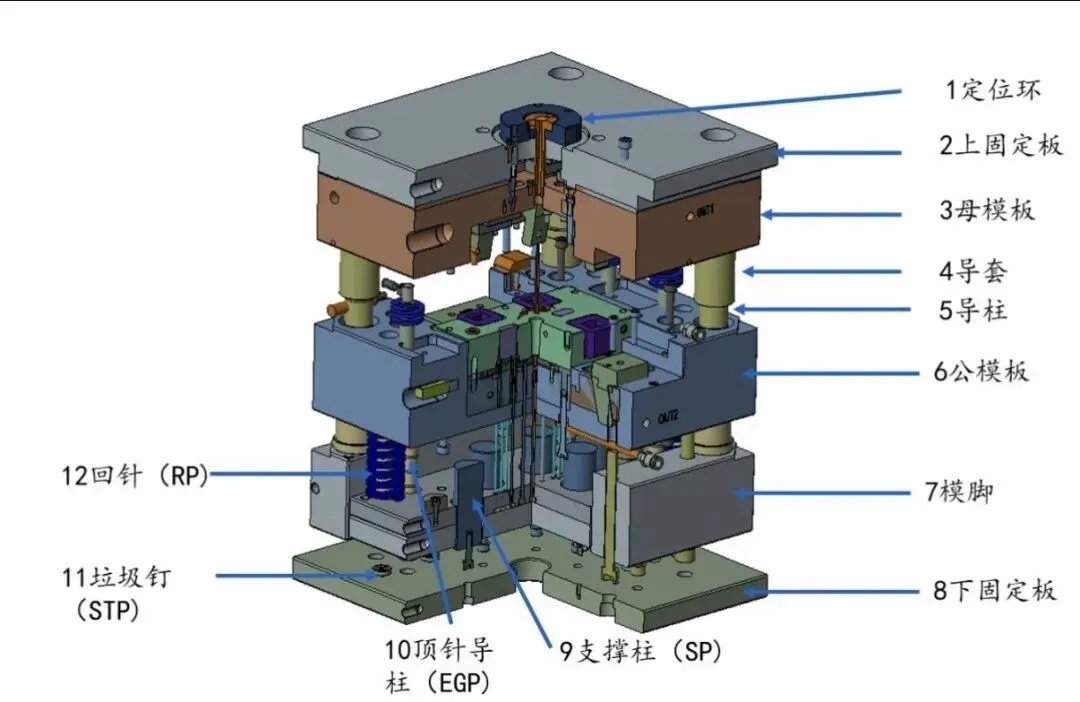

02 / 模架核心零件，一个一个认清楚

1. 定位环作用：让模具对准注塑机炮嘴 | 记住：突出面板10~15mm

2. 浇口套（唧嘴）作用：塑胶进入模具的通道三个关键：内孔光滑带锥度｜R角匹配炮嘴｜不能太长（否则冷料）

3. 面板固定型腔板，厚度15~25mm（大模具要加厚）

4. A板（型腔板）产品外观面成型厚度看产品深度：浅产品25~30mm｜深产品40~60mm+

⚠️ 别贪薄，否则型腔塌陷、涨模

5. B板（型芯板）产品内侧结构成型（柱子、骨位、加强筋全在这）厚度一般比A板厚一点

6. 方铁（模脚）给顶出机构留空间高度 = 顶出行程 + 余量太矮：顶不出｜太高：刚性差

7. 顶针面板 + 顶针底板合称顶针板固定顶针、司筒、斜顶、复位杆注塑机顶棍推这里，把产品顶出去

8. 底板模具最下面一块板，锁在注塑机动模板上

03 / 模具四大必带结构（新手必须刻进脑子里）

✅ 1. 导向机构：导柱 + 导套保证A/B板开合模精准｜标准4支，对角分布｜导柱装动模，导套在定模

✅ 2. 复位机构：复位杆 + 弹簧合模时把顶针板退回去，防止撞坏模仁👉 复位杆底面要平齐底板

✅ 3. 冷却系统：运水孔控制模具温度｜直接影响尺寸稳定、成型周期、变形、缩水👉 原则：靠近产品、均匀排布

✅ 4. 排气结构在最后充满的位置开排气避免：缺料、烧焦、困气、熔接痕👉 排气槽深度0.02~0.03mm（深了就飞边）

04 / 实战判断：拿到一个产品，先看什么？

1️⃣ 外观面 → 放前模（A板）2️⃣ 骨位、柱子 → 放后模（B板）3️⃣ 进胶位置 → 不影响外观的地方4️⃣ 顶出位置 → 骨位、柱子下方，不顶外观面

“模具设计，先懂结构，再会画图”这个顺序反了，你永远是个画图工

05 / 两个新手最易忽略的“隐形杀手”

💣 第一：A/B板厚度不能只记数值，要算“锁模力”

注塑时型腔内压力巨大（25~60 MPa）板子不够硬 → 涨模 → 飞边、尺寸超差

✅ 快速估算：每100mm×100mm投影面积，A/B板至少30mm厚

“见过太多新手画个大面积薄壳产品，A板只给35mm，试模一圈飞边，怎么调机都没用”

💣 第二：顶出系统里最关键的“隐形零件”——垃圾钉

很多新手画完顶针板就收工，漏了垃圾钉，结果试模几次顶针就卡死

作用：缓冲保护顶针板｜更重要：容纳掉落的碎屑、料渣

✅ 设计要点：4~6个，均匀分布｜高度2~5mm

没它 → 杂质垫在顶针板下面 → 顶针偏斜 → 断裂

06 / 送你一个“自问清单”，每次设计前过一遍

拿到产品准备设计模具时，问自己：

🔹 怎么进？（浇口套、流道位置）🔹 怎么出？（顶出位置，避开滑块/斜顶）🔹 怎么冷？（运水走向，贴近最热区域）🔹 怎么排？（排气槽，最后填充区域）

最后说句实话

很多工厂面试模具设计不让你画3D，而是给你一个产品图让你手画模架结构草图，标出板厚、顶出行程

这才是真本事

先懂结构，再会画图这条路，没有捷径

你在模具设计中最卡的一步是什么？分型面？顶出？运水排布？还是模架选型？

评论区聊聊，我来帮你拆解

📌 下期预告：“分型面到底怎么定？一张图讲透”
