一、阀件结构与核心部件说明

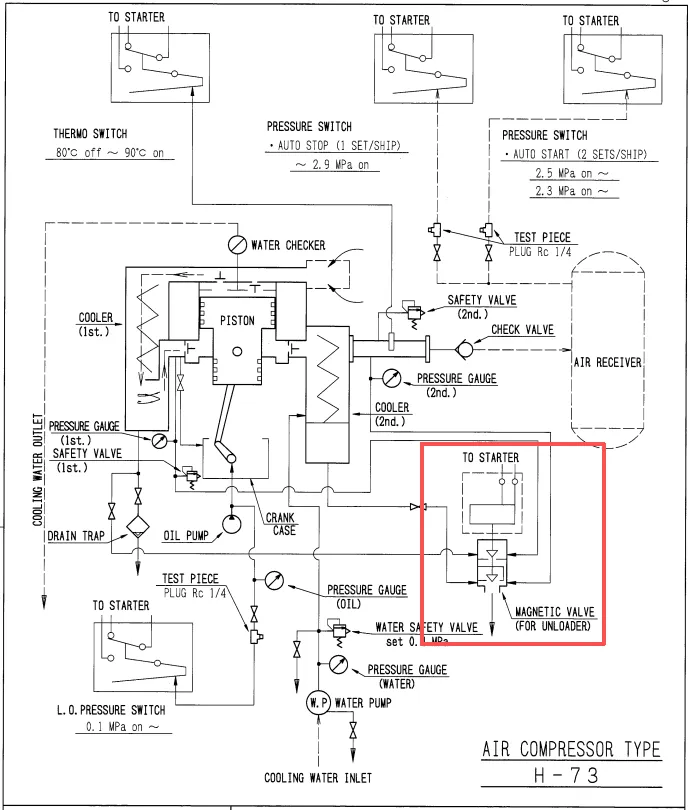

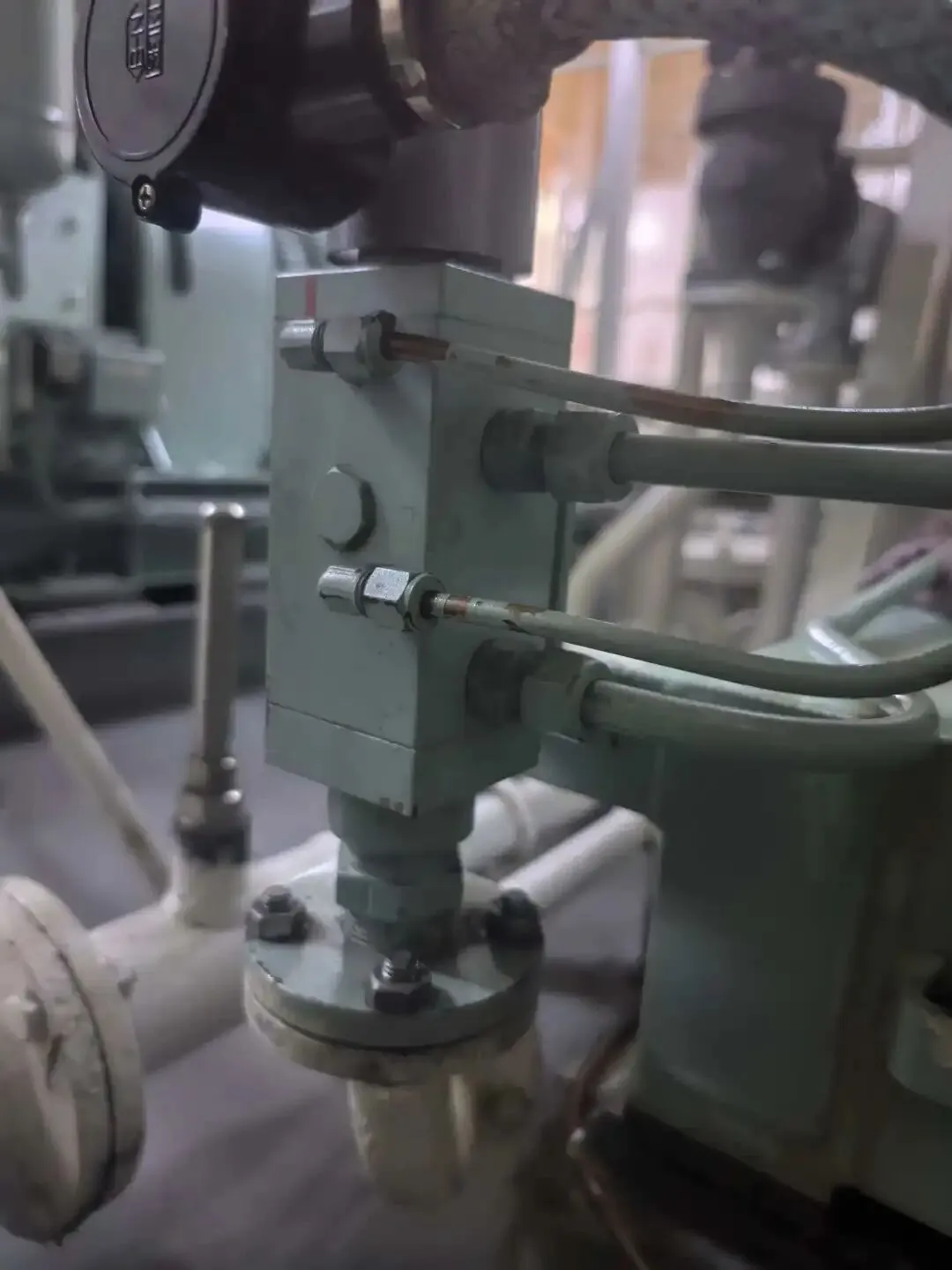

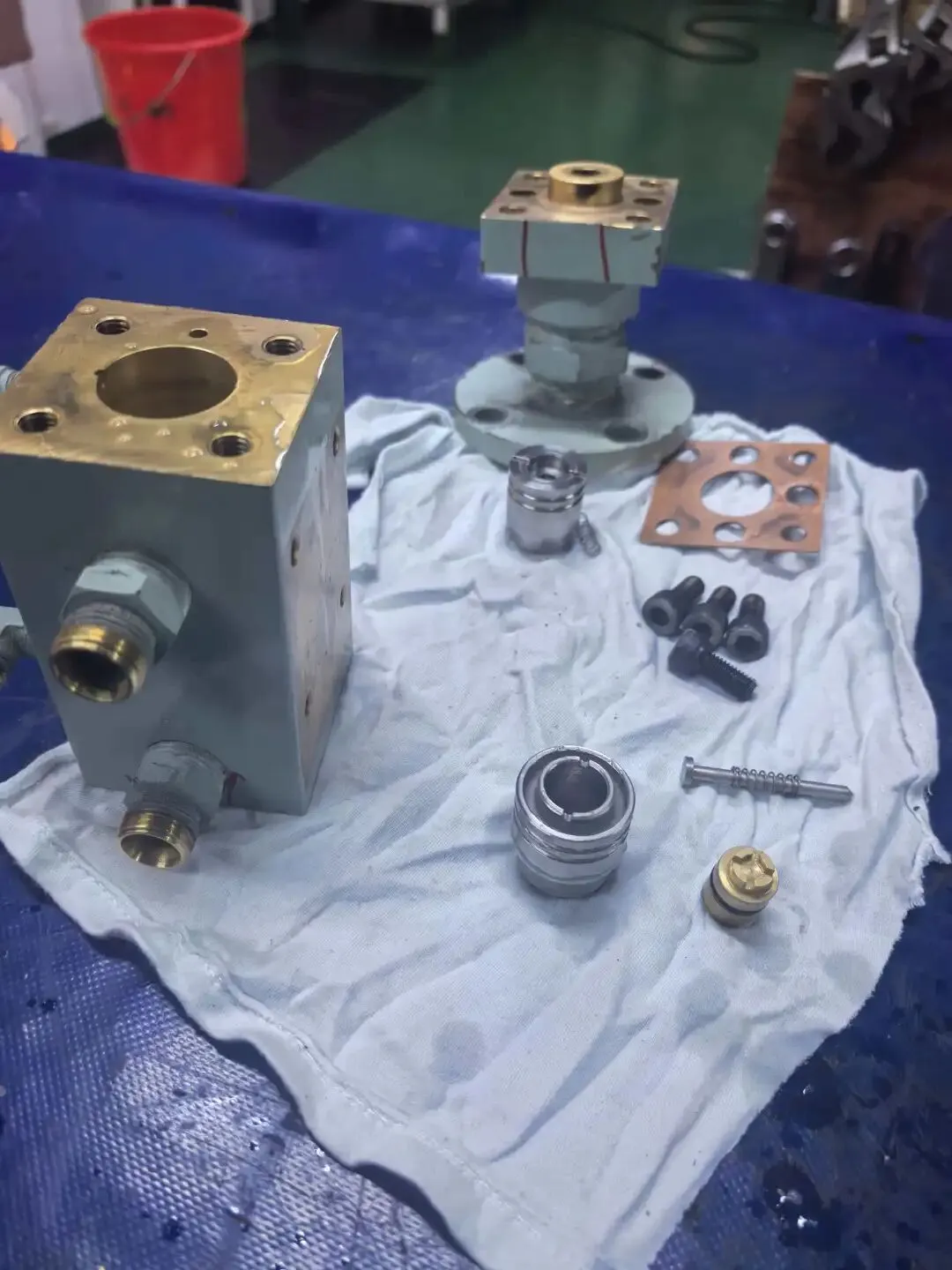

MRCA-104型电磁卸载阀是田边（TANABE）H-73系列船用空压机的核心控制元件，采用电磁先导+多级气动主阀的复合结构，通过电磁阀控制低压/高压两级主阀的启闭，实现空压机的空载启动、正常加载、残水泄放等功能，其核心部件与原理图对应关系如下：

部件名称	结构位置与功能
电磁阀芯	阀组最上端电磁线圈内部，受电信号控制上下动作，是整个阀组的先导控制核心
弹簧1	套设于电磁阀芯下部，为电磁阀芯提供复位弹力
低压控制主阀内部活塞	受压力控制，驱动低压控制主阀内部针阀动作
弹簧2	作用于低压控制主阀内部针阀，为针阀提供复位弹力
低压控制主阀	阀组中段，控制低压空气回路的通断与泄放
低压控制主阀内部针阀	低压主阀的核心阀芯，控制高压控制空气的泄放路径
弹簧3	作用于高压控制主阀，为高压主阀提供复位弹力
高压控制主阀	阀组下段，控制高压空气回路的通断与泄放
低压控制空气接口	低压控制气路输入口，为低压主阀提供控制气源
低压空气进口	低压工作气路输入口，为空压机低压级提供气源
高压控制空气接口	高压控制气路输入口，为高压主阀提供控制气源
高压空气进口	高压工作气路输入口，为空压机高压级提供气源
泄放口	阀组最下端，用于卸载状态下低压/高压气路的残压、残水泄放

二、四种工作状态分步详解

状态1：无工作状态（初始静止状态）

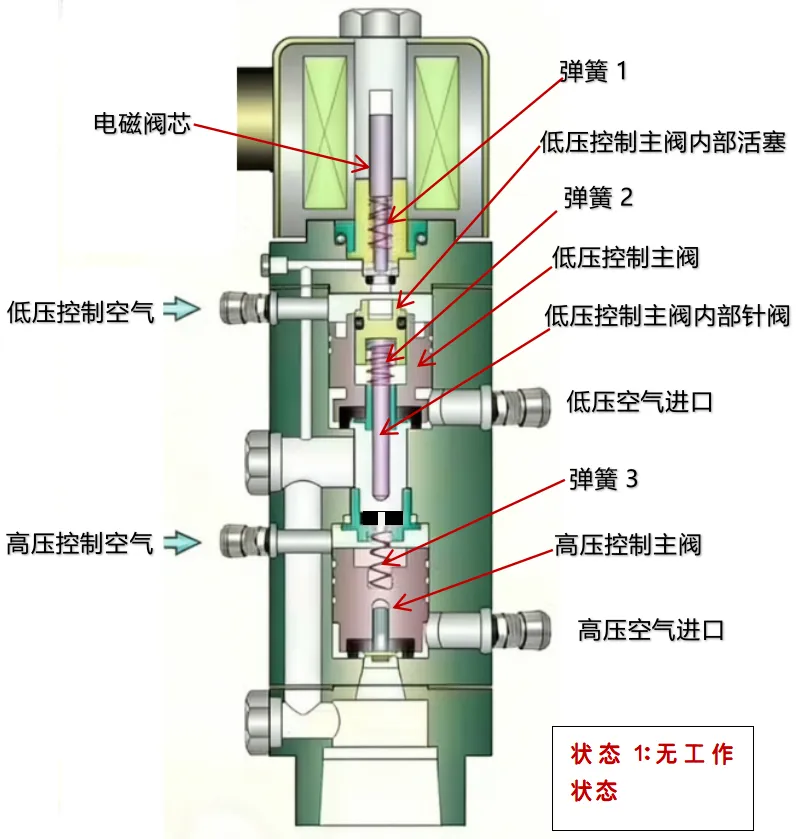

对应原理图：状态1:无工作状态

1. 状态触发条件

空压机处于停机状态，电磁阀未得电，所有控制气路、工作气路无压力输入，阀组完全处于弹簧复位的初始位置。

2. 部件动作与气路状态

•电磁阀芯：无电磁力作用，在弹簧1的复位力作用下，保持在最上端初始位置，未向下推动低压控制主阀内部活塞。

•低压控制主阀内部活塞/针阀：无向下推力，在弹簧2的复位力作用下，低压针阀保持关闭，低压控制主阀内部气路阻断。

•高压控制主阀：无控制气压力作用，在弹簧3的复位力作用下，高压主阀阀芯保持关闭，高压气路阻断。

•气路状态：低压控制空气、低压空气、高压控制空气、高压空气均无输入，所有气路处于完全关闭状态，泄放口无介质流通，阀组无动作。

3. 功能意义

该状态为空压机停机后的初始待机状态，所有阀芯复位，为下一次启动做好准备，避免气路串压导致空压机带载启动。

状态2：无工作，有残水泄放状态

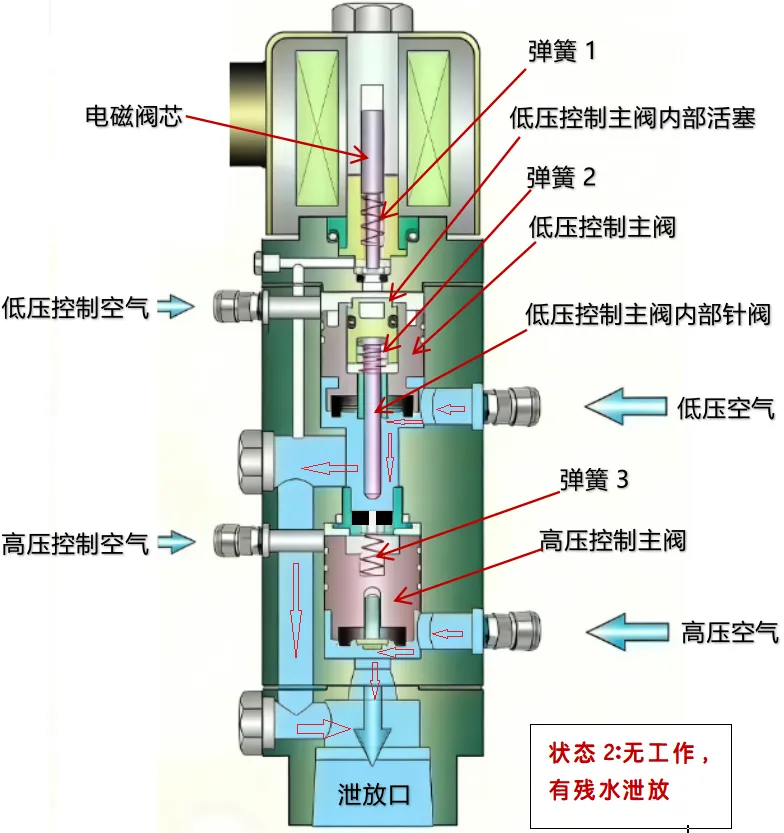

对应原理图：状态2:无工作，有残水泄放

1. 状态触发条件

空压机停机后，电磁阀仍未得电，但低压/高压气路内残留有压缩空气与冷凝水，需要通过泄放口排出，避免阀组内部积水、锈蚀，同时消除管路残压。

2. 部件动作与气路状态

•电磁阀芯：仍保持上端初始位置，未推动低压活塞，低压针阀在弹簧2作用下保持开启（无向下推力时，针阀复位打开低压主阀内部泄放通道）。

•低压控制主阀：低压空气进口的残留低压空气或凝水过多时，将克服弹簧2的压力向上顶开低压控制主阀芯，如上图中箭头所示，打开泄放通道泄放残水或其它残余物。

•高压控制主阀：和上述低压控制主阀原理类似，当高压空气腔室的残水或残留压力过高时，将克服弹簧3的弹力使高压控制主阀芯向上移动，打开高压主阀泄放通道，高压空气进口的残留高压空气与冷凝水，通过高压主阀泄放通道，从泄放口排出。

•气路流向：低压空气→低压主阀泄放通道→泄放口；高压空气→高压主阀泄放通道→泄放口，实现双向残压、残水同步泄放。

3. 功能意义

该状态是空压机停机后的自动泄放保护功能，无需额外操作即可排出管路残水、残压，防止阀组内部积水腐蚀、管路超压，同时为下一次空载启动创造条件。

状态3：启动初期卸载状态

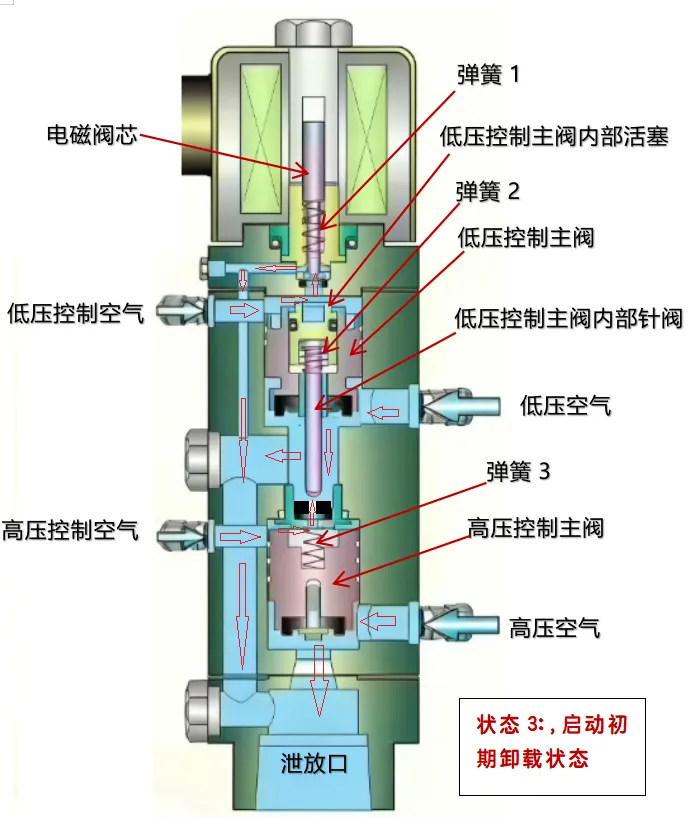

对应原理图：状态3:,启动初期卸载状态

1. 状态触发条件

空压机启动瞬间，电磁阀未得电（失电打开，得电关闭，为常开电磁阀）低压/高压控制气路输入控制气源被泄放，实现空压机空载启动，降低启动负荷。

2. 部件动作与气路状态

电磁阀芯：因启动初期为电磁阀还未得电（电磁阀芯在弹簧1的压力下向上顶起），低压控制主阀上方的控制空气泄放通道仍然为打开状态。启动时产生的低压控制空气管来的空气向上经电磁阀芯下方的通道再去到泄放口泄掉（如上图箭头所示）。

低压控制主阀：低压空气腔产生的低压空气作用于低压主阀阀芯下方，克服弹簧2压力保持低压主阀泄放通道开启，从而释放启动瞬间压力。

低压控制主阀内部活塞：因低压控制空气上方的压力经电磁阀芯通道被释放，低压控制主阀上的内部活塞不能向下运动，其内部针阀在弹簧2的作用力下向上顶起，从而高压控制主阀上方的控制空气泄放通道保持开启状态，泄掉经高压控制空气通道来的高压控制空气。

高压控制主阀：因高压控制主阀上方的高压控制空气被泄掉，上方无作用力。高压空气腔产生的压力作用于高压主阀阀芯下方克服弹簧3的弹力，完全打开高压主阀泄放通道，高压空气通过泄放口排出。

气路状态：低压空气、高压空气全部通过泄放口泄放，空压机低压级、高压级均处于完全卸载状态，空压机无负荷启动，大幅降低启动电流与机械冲击。

3. 功能意义

该状态是空压机的空载启动保护功能，避免空压机带载启动导致电机过载、启动困难，符合船用空压机的安全启动要求，延长电机与空压机使用寿命。

状态4：工作时关闭状态（正常加载运行状态）

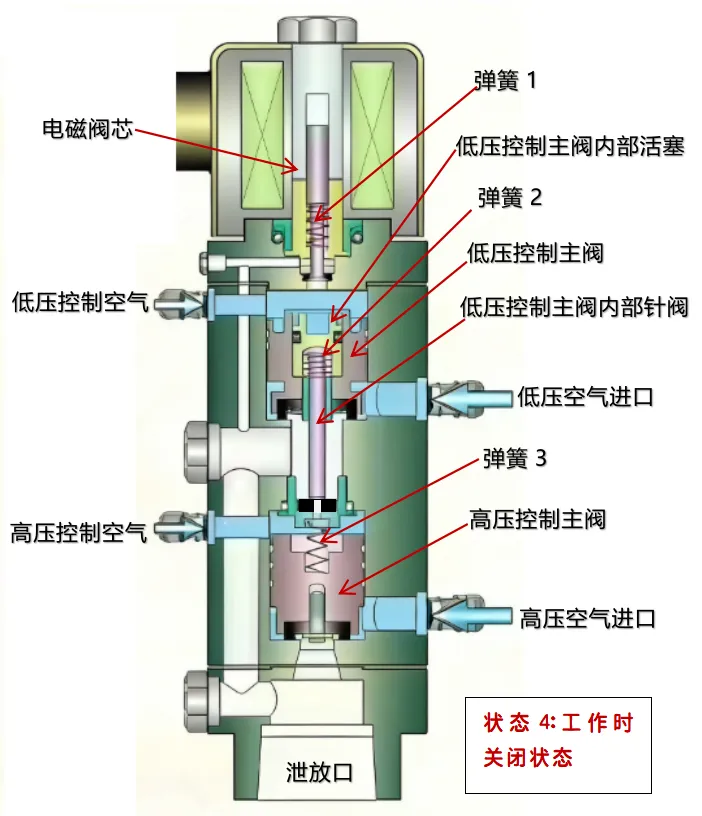

对应原理图：状态4:工作时关闭状态

1. 状态触发条件

空压机启动完成，达到额定转速后，电磁阀延时得电，控制气路压力稳定，阀组切换为加载状态，低压/高压气路关闭泄放通道，为空压机正常供气提供条件。

2. 部件动作与气路状态

•电磁阀芯：电磁力持续作用，克服弹簧1作用力，将电磁阀芯向下吸住，封闭阀座上的泄放通道。

•低压控制主阀：因电磁阀芯关闭了低压控制主阀上方的泄放通道，进入低压控制主阀上方的低压控制空气将建立压力，这个压力将克服弹簧2的压力推动低压控制主阀内部活塞下行，内部活塞下行同时带动针阀下行，关闭高压控制主阀上方的泄放通道。另外这个低压控制空气压力也作用于低压主阀阀芯，使低压主阀完全关闭，低压空气进口的低压空气不再泄放，正常进入空压机低压级工作。

•高压控制主阀：因前述低压控制主阀内部活塞上的针阀下行关闭了高压控制主阀上方的高压控制空气泄放通道。高压控制主阀上方得以建立压力，高压控制主阀阀芯在压力作用下关闭高压空气腔室泄放通道，高压空气进口的高压空气不再泄放，正常进入空压机高压级工作。

•泄放口：低压、高压泄放通道全部关闭，泄放口无介质流通，阀组处于完全密封状态。

3. 功能意义

该状态是空压机的正常加载运行状态，泄放通道完全关闭，低压/高压空气正常进入空压机各级，实现压缩空气的正常输出，满足船舶用气需求。

三、阀组工作逻辑与控制原理总结

1. 核心控制逻辑

MRCA-104型电磁卸载阀以电磁阀为先导控制核心，通过电磁阀芯的上下动作，驱动低压/高压两级主阀的启闭，实现“停机泄放→空载启动→加载运行”的全流程自动控制：

•电磁阀失电：弹簧复位，低压/高压主阀泄放通道开启，实现停机残水泄放、待机状态；

•电磁阀延时得电（启动初期）：低压/高压主阀泄放通道保持开启，实现空载启动；

•电磁阀得电（运行稳定后）：低压/高压主阀泄放通道完全关闭，实现正常加载运行。

2. 关键设计特点

1.两级气动主阀结构：分别控制低压、高压气路，适配空压机两级压缩的工作特性，避免高低压串压；

2.自动泄放功能：停机状态下自动打开泄放通道，排出残水、残压，防止阀组锈蚀、管路超压；

3.空载启动保护：启动初期保持泄放通道开启，降低空压机启动负荷，保护电机与机械结构；

4.弹簧复位设计：所有阀芯均配备复位弹簧，电磁阀失电时自动复位，实现故障安全保护，避免空压机带载停机。

四、常见故障与排查要点

结合阀组工作原理，针对MRCA-104型电磁卸载阀的常见故障，排查逻辑如下：

1.空压机带载启动：排查电磁阀是否得电、电磁阀芯是否卡滞下端、低压控制主阀内部活塞和针阀是否卡在关闭位置，导致低压主阀泄放通道未开启；

2.空压机无法加载：排查电磁阀芯是否卡滞在上端端、低压/高压主阀阀芯是否卡滞或关闭不严、针阀和电磁阀芯是否关闭不严，导致泄放通道无法关闭；

3.泄放口持续漏气：排查低压/高压主阀密封面是否磨损、阀芯是否卡滞，导致泄放通道无法完全关闭；

4.阀组内部积水锈蚀：排查泄放口是否堵塞、弹簧是否锈蚀卡滞，导致残水无法正常泄放。

五、结语

MRCA-104型电磁卸载阀是TANABE H-73船用空压机的核心控制部件，其通过电磁先导与多级气动阀的复合结构，完美适配空压机的启停、加载、泄放全流程需求，是保障空压机安全、稳定运行的关键。理解其四种工作状态的部件动作与气路逻辑，是日常维护、故障排查的核心基础，可有效提升空压机运维效率，保障船舶压缩空气系统的可靠运行。
