夜雨聆风做 AI 算力板卡（GPU/ASIC）硬测的兄弟们都清楚，如今 Core Power (Vcore) 的供电设计早就不只是简单的降压（Buck）问题了。面对动辄 500A 甚至上千安培的满载电流，以及高达 1000A/μs 的 di/dt 阶跃速率，传统的模拟控制器越来越力不从心。
当你盯着示波器，看到负载一切换，电压瞬间拉跨（Undershoot）直接导致核心算力芯片 Reset 或降频；为了抠那几毫伏的裕量，熬夜对着板子焊电阻、电容狂调 Type-III 补偿网络的相位裕度（Phase Margin）时，说明传统的模拟线性控制架构已经触碰到了物理极限。
今天我们拆解一下长工微电子（Innovision）的主推料号——IS6201A 双路数字多相降压控制器，看看纯数字架构是如何通过非线性算法与高精度均流，帮系统架构师一次性跨越 Design-in 死亡谷的。
告别 RC 补偿调参：IS6201A 的非线性数字 PWM 架构解析
传统的模拟控制器强依赖误差放大器（EA）与外部 RC 补偿网络，其环路带宽受到严格的奈奎斯特理论限制。面对极端的 Load Step，线性环路的响应总是有着致命的迟滞。

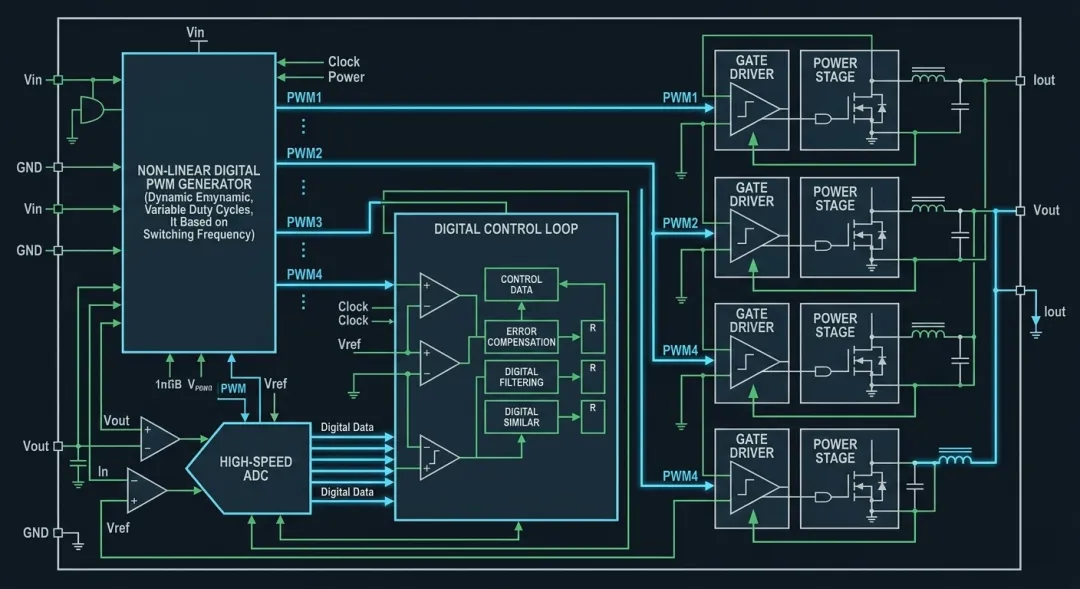

IS6201A 最大的硬核价值，在于底层彻底抛弃了模拟调参的束缚，采用了非线性数字控制算法。在侦测到负载突变（Load Step-up）的微秒级瞬间，数字比较器会直接绕过传统线性补偿带宽的限制，非线性地大幅拉升 PWM 占空比，将能量瞬间泵入后级 DrMOS 阵列。这种“超前干预”机制，能在电感电流爬升前最大化抑制 Vdroop。
拒绝局部热失控：严苛的均流精度与超低 Iq 功耗管理
对于 10 相乃至 12 相以上的 Vcore 供电网络来说，单相负载不均是 Layout 与热设计（Thermal Design）的噩梦。假设 500A 负载下均流误差达到 10%，某几相 DrMOS 将额外承受几十安培的电流，Rja 热阻再低也会引发局部热失控。
IS6201A 展现了极强的数字采样与控制功底，其多相动态均流精度可严格控制在 ±3% 以内。通过高频 ADC 实时采集每相 DrMOS 的 IMON（电流监测）和 TMON（温度监测）信号，IS6201A 能在逐个开关周期（Cycle-by-Cycle）内微调各相 PWM 脉宽，强制拉平各相输出电流，彻底消灭热岛效应（Thermal Hotspots）。

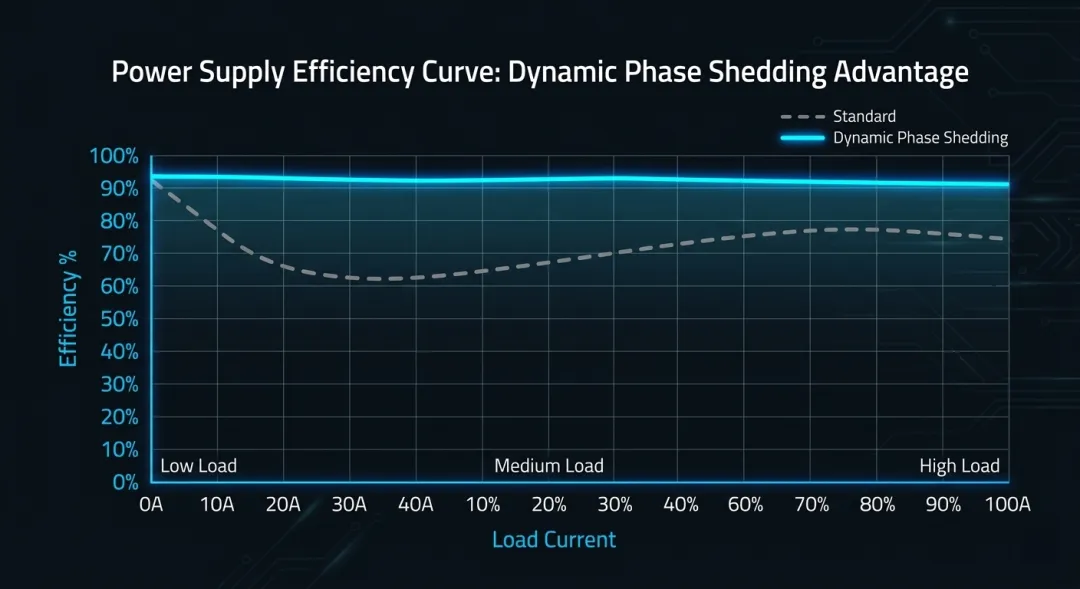

此外，控制器自身底层的功耗管理同样苛刻。在 Standby 模式下，IS6201A 具备极低的静态电流（Iq）表现，配合动态切相技术 (Dynamic Phase Shedding)，在 AI 芯片进入轻载（如 Idle 或低算力模式）时，系统可无缝切断冗余相，大幅降低整体 Switching Loss（开关损耗）和驱动损耗，从而拉平全负载区间的效率曲线。
斩断 Undershoot：500A 阶跃负载下的实测数据对决
理论需要实测数据来支撑。在搭配长工微 90A 大电流 DrMOS 阵列（如 IS6811A）的极限测试中，面对 500A 负载瞬间拉满（高 di/dt）的极限工况，IS6201A 的非线性控制响应极速跟进。
从实测波形可以看出，相比于传统模拟方案动辄 50mV-80mV 的剧烈跌落，IS6201A 将 Undershoot 死死压制在安全 Spec 余量以内。同时得益于数字环路的无缝切相，恢复稳态时的过冲（Overshoot）也被有效削平。
极简 Design-in：从 Layout 突围到“插线即调”
AI 服务器的 CPU/GPU Socket 周围永远是寸土寸金，布满高速信号走线，留给 Power 的空间被极度压缩。

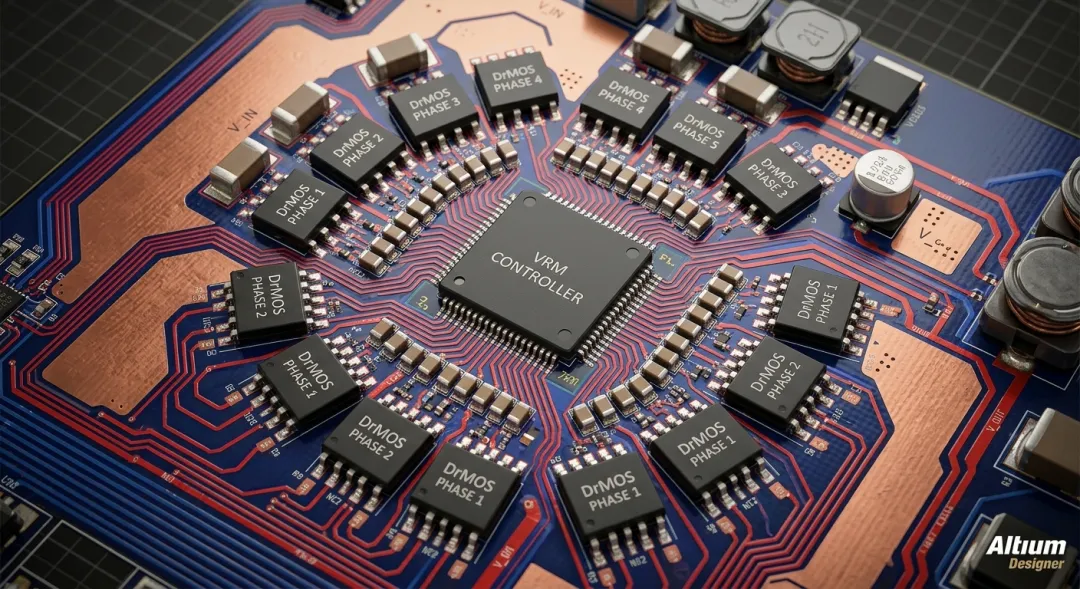

极致功率密度与 Pin-to-Pin 兼容：IS6201A 采用 7mm x 7mm 56-pin QFN 极小封装，大大简化了 Layout 布板。更重要的是，它的引脚定义（Pinout）能够与部分国际主流大厂实现兼容。这意味着，作为核心国产化替代方案引入时，硬件工程师可以极大地降低甚至免去改板（Re-spin）成本。

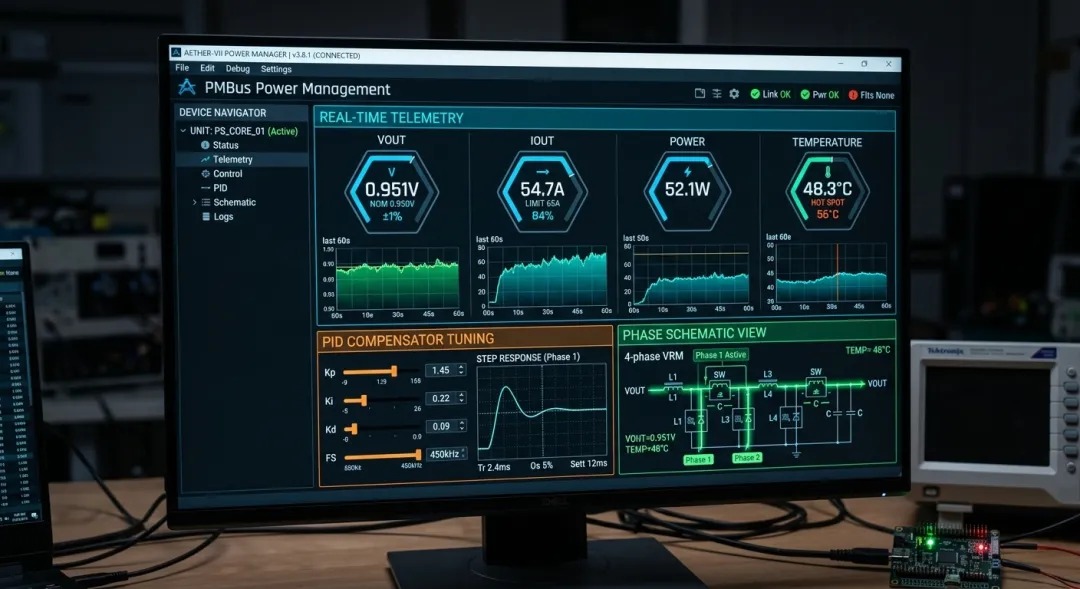

把 PMBus 的威力发挥到极致：面对复杂的电源时序与保护阈值设定，IS6201A 提供了完善的图形化上位机（GUI）生态。工程师只需一根 I2C/PMBus 通讯线，即可在电脑屏幕前拖拽调参。过压保护 (OVP)、欠压保护 (UVP)、过流阈值 (OCP) 等参数全部数字化配置。Telemetry（遥测）功能更是能将电压、电流、温度实时回传给系统 BMC，让 Debug 从“盲人摸象”变成“全景监控”。
总结与行动指南
在 AI 算力呈指数级增长的今天，Vcore 供电的容错率正在逼近于零。长工微 IS6201A 用非线性数字算法解决了动态响应痛点，用严苛的均流精度解决了热力学难题，并用图形化生态抹平了调试门槛。
拒绝纸上谈兵，抄作业就能亮板。
长工微现已开放完整的高密度 Vcore 供电子系统评估套件（Evaluation Kit）。
👉 点击关注获取长工微 IS6201A 完整数据手册（Datasheet）
👉 扫码免费申请 IS6201A + 多相 DrMOS 阵列 EVB 评估板（附赠完整 Reference Design 原理图与 Gerber 文件）
加速你的 AI 硬件 TTM（产品上市时间），从搞定这颗核心数字电源大脑开始。
