BIM是对“高质量发展”“新城建”等国家战略的积极响应，传统测量数据已难以满足城市道路高质量建设，多源数据成为必然选择。
项目概况

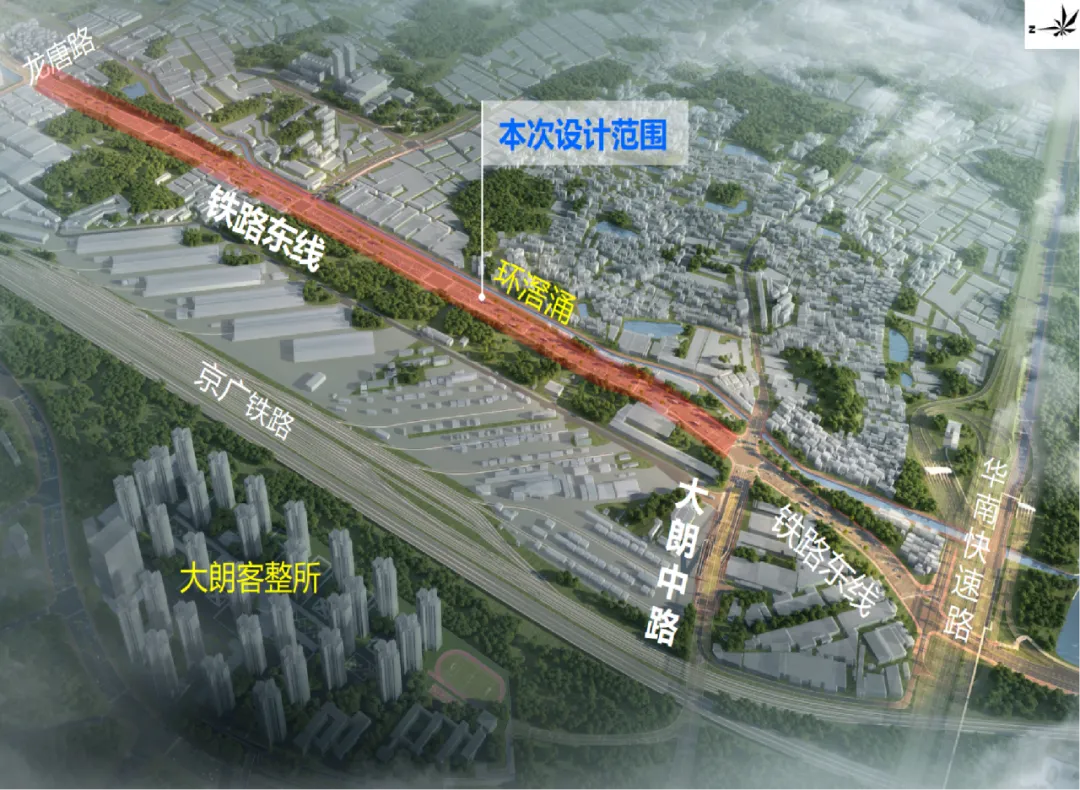

本项目位于广州市白云湖街道，铁路东线呈南北走向，道路长为2.13km，设计速度为50km/h，道路红线宽为40m，双向6车道。
管线设计难重点
1.老城区项目周边情况复杂，地下市政管线纵横交错，涉及建筑物拆迁保护；此类项目现状情况表达不够直观，汇报过程中经常在图纸与航拍来回切换，效果较差。
2.燃气公司同期建设燃气管道，难以即时沟通，后续燃气实施过程发生变更时对设计管线影响较大，特别污水及电力等管道对安全距离要求较大。
3.广东临近沿海，场地基本存在淤泥质土，管段埋深大，基坑较深，大多需要软基处理及支护，施工方式多样化。
BIM应用价值
1.物探资料识别检查

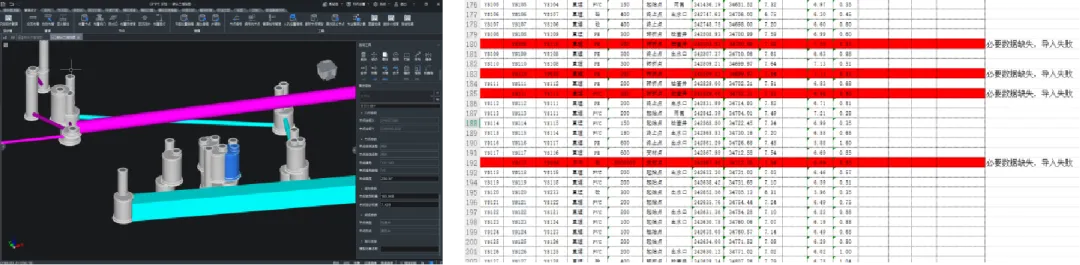

（1）旧城区现状管线众多，资料检查繁琐。新旧管线连接及交互关系不直观，拆改起来经常需要对照物探表，比较麻烦且容易遗漏。通过数维管线一次性识别片区现状管，为后续设计及新旧管线碰撞检查提供前提条件，快速定位碰撞及迁改管线，大大节省了人力，并提高了设计质量，减少设计变更。
（2）物探资料往往在设计过程中发现问题，再反馈物探，发现一处反馈一次，沟通效率低且麻烦，人工检查效率又低下；数维管线一键标注管线识别错误位置，并支持三维查看现状管线问题，一次性探查完物探存在疑问的管线。减少反复沟通时间，提高设计效率及基础资料准确性。
2.管线精细化建模
在数维管线、管立得中对同一段管线进行三维效果对比：数维管线在三维视图下，构件展示效果更精细，并支持自定义扩充，数维管线的排出口、构件均显示正常。

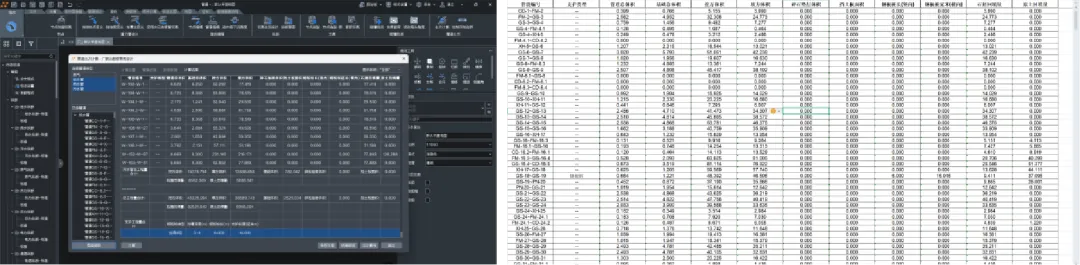

3.土方计算

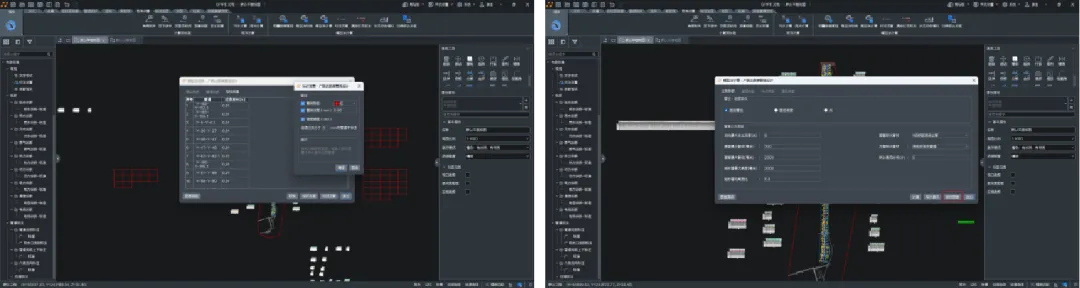

广东临近沿海，场地基本存在淤泥质土，大多需要软基处理及支护。管立得无法设置软基处理及支护场景，需要手工计算支护工程量，数维管线根据23S516图集和GB 50268-2008施工验收规范优化了土方计算并支持支护及软基处理场景设置。大幅提升了计算的准确性和灵活度。
4.模型法复核
数维管线模型法复核真实降雨情况下新建管线及现状管线是否满足排水能力，并支持一键标注不满足的管道，复核管径并支持一键赋回图面，便于快速复核设计合理性，提升设计质量。

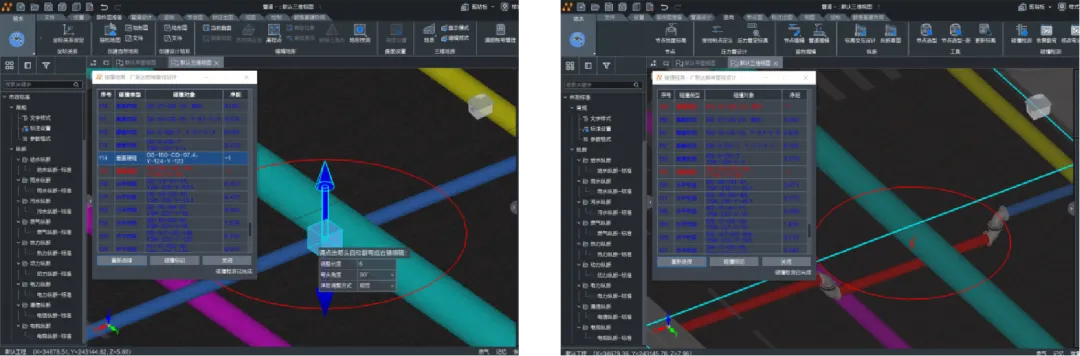

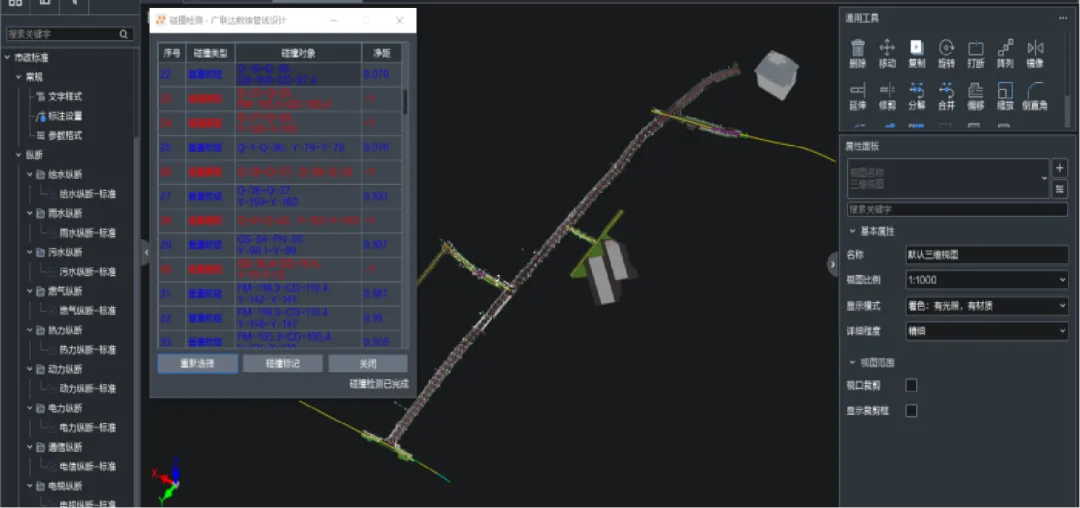

5.碰撞检查及快速调整
数维管线不仅支持管道与管道间的碰撞检查，而且支持管道与检查井及路灯基础的碰撞检查。针对压力管碰撞点可快速进行局部翻弯，有效提高了设计效率，减少了专业间的冲突及后续变更的问题。与同期建设的燃气交叉问题一键排查，对后续燃气修改变更快速调整。
6.多专业合模展示
该项目结合数维道路、数维管线建模，数据互通，模型共融，并支持联动更新道路平面及管线标高，基于模型各类构筑物之间的相互关系更加清晰直观，例如同期建设的燃气关系、周边建筑影响。通过多专业合模检查，可以直观发现设计矛盾，便于快速解决问题，提升设计质量。

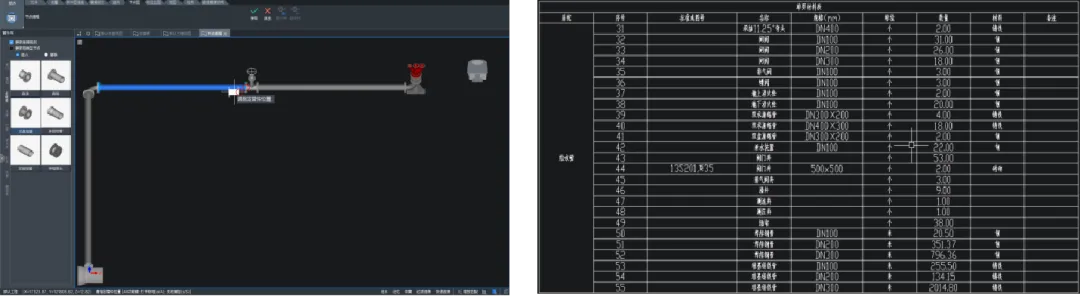

7.节点图设计出图
兼顾节点详图出图下，三维视口下的节点调整比传统二维更加直观，并能生成二维节点图；一键实现节点图中管件标注， 标注可自动避让，减少手工调整工作量；可直接依据模型自动精确统计工程量，输出管道材料表，不需要一一关联。
8.管线施工图设计出图

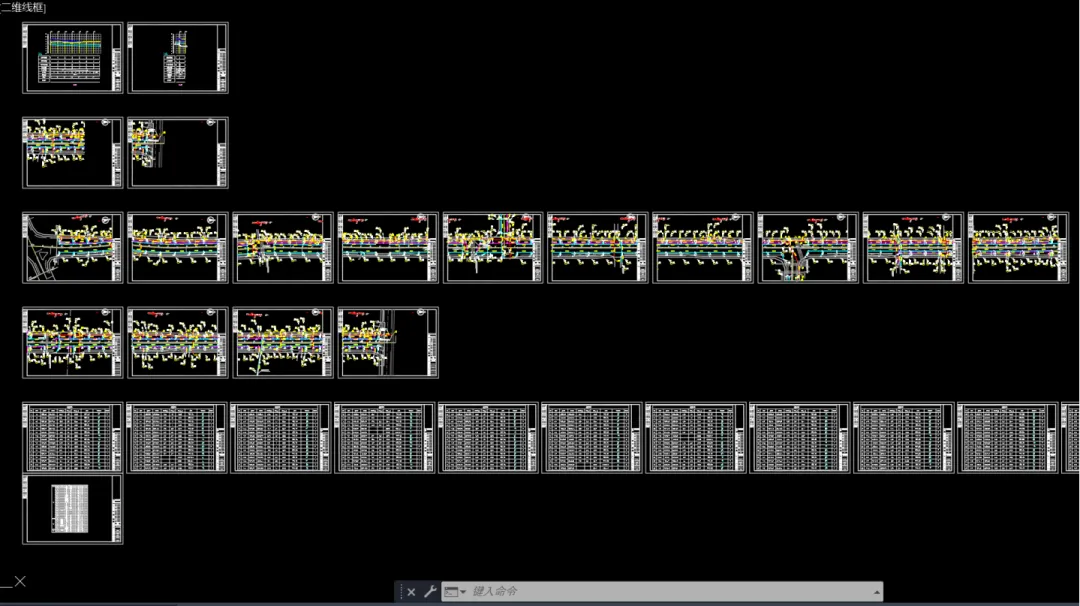

兼顾二维出图要求，可以完成各种类型平面标注，并自动完成平面分幅出图、纵断面分幅出图，材料表绘制等出图内容，并支持导出dwg/pdf常用交付格式。
9.管线二维报建

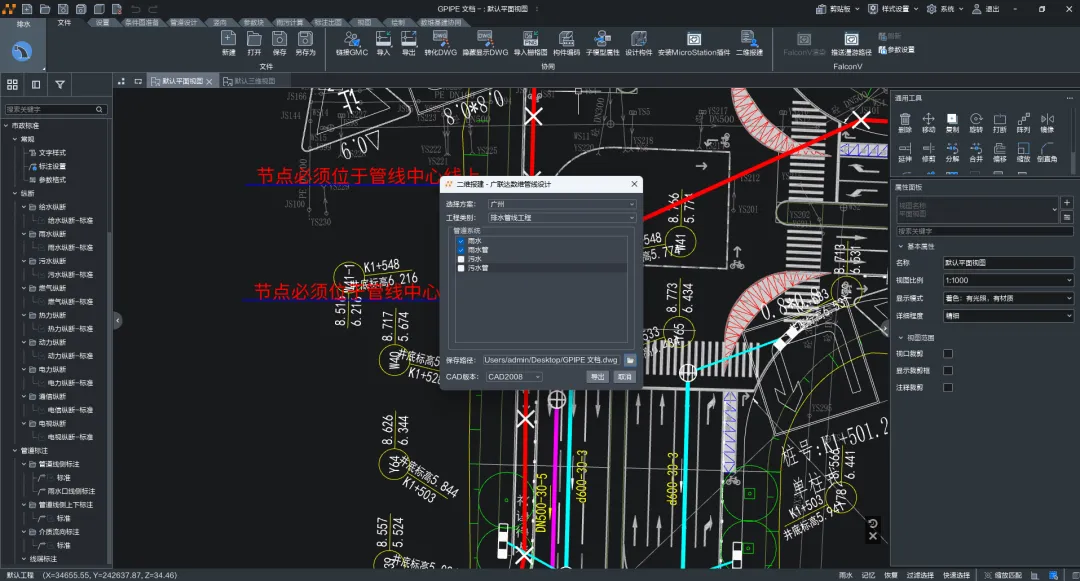

数维管线的二维报建功能可根据选择的管道系统和框选范围导出二维报建所需的dwg文件，目前已支持广州的二维报建格式，能快速通过市政通测试。减少了人为挂载属性、重复测试时间，大大提高了交付效率。
BIM应用价值
1.打通了国产BIM软件的市政工程正向设计流程
依托数维管线国产BIM设计软件实现了从以图纸为中心的传统设计流程向以BIM模型为核心的数智化设计的转变。解决了传统图纸二维不直观，修改不联动带来的重复工作，实现了从传统的二维设计同步生成模型、图纸、及工程量的一体化正向设计，并能实施联动修改。

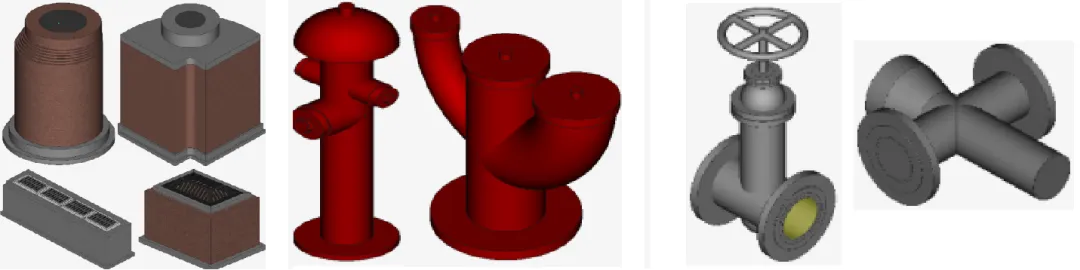

2.建立企业构件库，加快工作效率
建立企业构件库，方便团队成员分类存储、复用、查看项目族文件，完善企业市政工程BIM知识库，设计过程中实时查看，为后续更多参数化设计奠定了基础，促进可持续设计和后期维护，实现了设计效率与品质的双提升。
3.强大的数据兼容，规整各类数据
数维管线支持多种数据导入导出，项目可通过软件关联道路模型或设计数据、将测量及钻孔资料导入识别成地质模型、对物探管线进行问题识别及排查、成果导出cad/pdf常用格式交付。软件对数据的整合归类及复用，减少手动重复劳动、人工查看遗漏问题，满足管线设计对基础资料的使用需求，完成生产交付。
4.三维可视化设计，所见即所得
数维管线基于真实的构件模型进行设计，设计成果更贴近真实场景，管线碰撞检查更准确，压力管冲突一键翻挖快速调整，节点设计在三维视口下更直观。软件采用二三维联动设计，设计建模只做一次，保证图模一致。
5.设计场景覆盖全，聚焦当下精细化设计需求
数维管线对土方计算新增了软基处理及支护场景，计算只需一遍，释放手工计算的精力；雨水加入模型法计算，通过真实降雨资料进行计算，结果更精准，并可标注过流管、规格计算、水流演示等；旧管识别功能优化，减低资料格式要求，适用各地各类资料格式。对于各场景的支持能减少反复修改的工作，数量及设计意图更加精准，以满足当下精细化设计需求。
6.三维情景式汇报，项目建设效果一目了然

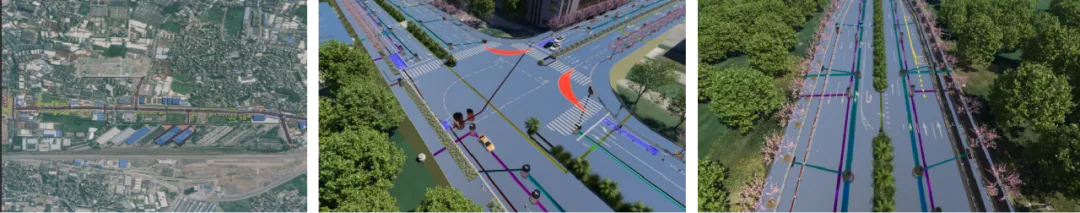

下载内置的地球影像图，基于设计模型进行高画质动画及效果图渲染，沿路展示设计情况及周边情况（拆迁、水域等）等，充分表达设计意图，增强汇报效果。打造高品质项目，引领高质量发展，项目成果丰富，提升企业竞争力。
