又一款神器，直观、快速地做下倾角设计，欢迎下载使用。
工具名称：通信下倾角计算器（TiltCalculator）V1.0
核心功能：分单站计算、批量计算两种模式，直观、快速输出结果。
获取方式：关注“通信民工”，在对话框中输入快捷码（1012）获取下载链接
通信下倾角计算器 是一款面向4G/5G网络规划与优化的专业桌面工具。软件基于经典的天线波束覆盖几何模型，可快速计算基站天线的总下倾角与建议机械下倾角，为天馈参数规划提供可靠参考。
1、主要功能：
单站计算：通过可视化界面实时调节挂高、覆盖距离等参数，并配有固定示意图辅助理解波束覆盖关系。
批量计算：支持从Excel文件导入工参数据，一键批量计算下倾角，并自动生成超限提醒与备注信息。
典型参数查询：内置4G/5G各频段天线的垂直波束宽度、电下倾范围、机械下倾限制等行业通用参考值。
使用说明：提供详细的操作指引与常见问题解答。
2、核心公式：
总下倾角 = arctan(挂高 / 覆盖距离) + 垂直波束宽度 / 2
机械下倾角 = 总下倾角 - 当前电下倾角
（注：当计算模式选择“basic”时，不包含波束宽度修正项。）
适用批量计算模式。批量计算功能需要用户提供符合格式要求的 Excel 文件。可通过软件界面中的 “下载 Excel 模板” 按钮获取标准模板，参照填写即可。

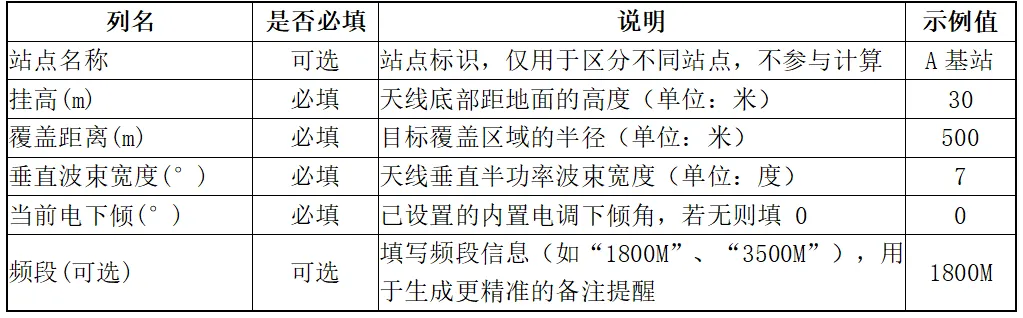

1、模板列说明
2、注意事项
列名必须与模板完全一致（包括括号、大小写）。如果导入自有 Excel 文件且列名不同，可在导入后通过列映射下拉框手动指定各字段对应的列。
数值列请勿包含单位或非数字字符（如“30m”应拆分为数值 30 和单位列，或仅保留数值）。
建议使用模板填写，以避免格式错误导致计算失败。
详见操作视频：

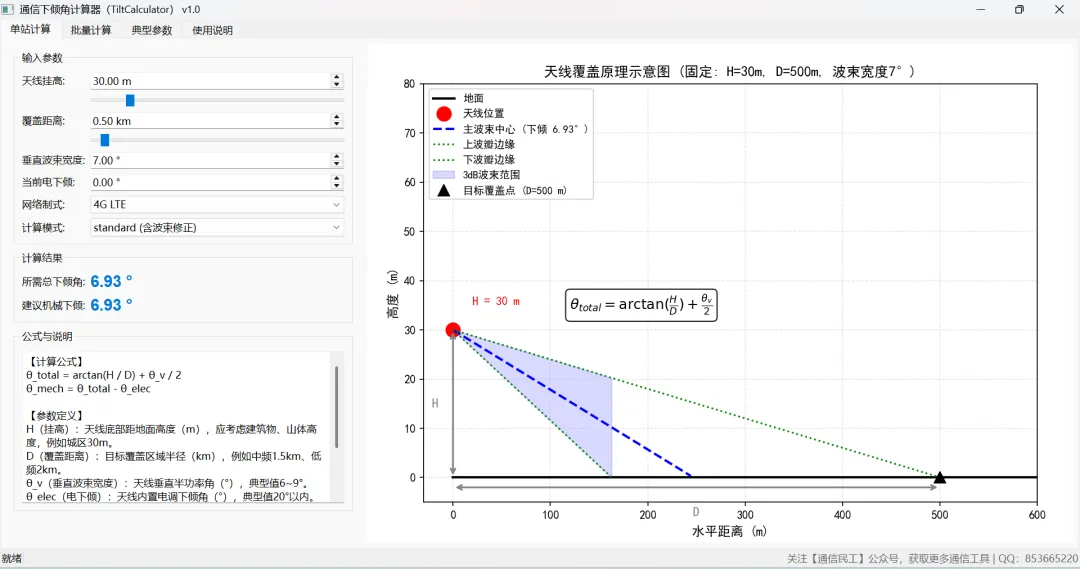

1、单站计算
第一步：打开软件，默认显示 “单站计算” 选项卡。
第二步：在左侧参数面板中，通过滑块或输入框调整参数：
天线挂高（1~200m，默认30m）
覆盖距离（0.1~10.0 km，默认0.5 km）
垂直波束宽度（1~90°，默认7°）
当前电下倾（0~20°，默认0°）
选择网络制式（4G/5G）及计算模式（推荐 standard）
第三步：右侧计算结果区域将实时显示 所需总下倾角 与 建议机械下倾。
第四步：右侧示意图固定展示典型场景（H=30m，D=500m，波束宽度7°），帮助理解公式含义。公式标注于图形内部，图例位于左上角。
第五步：可点击 “保存当前图形” 将示意图导出为 PNG 或 PDF 文件。

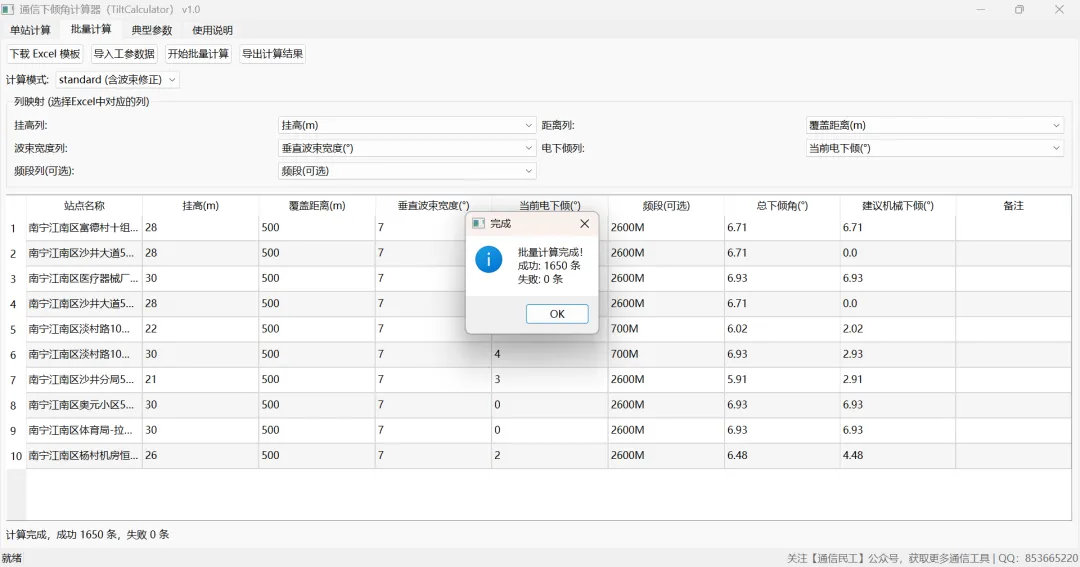

2、批量计算
第一步：切换到 “批量计算” 选项卡。
第二步：（推荐） 点击 “下载 Excel 模板”，保存模板文件后，用 Excel 打开并填入站点工参数据。
第三步：点击 “导入工参数据”，选择填写好的 Excel 文件。
第三步：在 “列映射” 区域，通过下拉框指定文件中各字段对应的列名（软件会智能预选，通常无需手动调整）。
第五步：选择计算模式（standard / basic），点击 “开始批量计算”。
计算过程中会显示进度条，完成后弹出统计信息（成功/失败条数），并在下方表格中预览结果。
第六步：点击 “导出计算结果”，保存为新的 Excel 文件。输出文件将包含原始数据以及新增的 “总下倾角(°)”、“建议机械下倾(°)” 和 “备注” 列。
3、查看典型参数
切换到 “典型参数” 选项卡，可查阅4G/5G各频段天线的垂直波束宽度、电下倾范围、机械下倾限制等行业参考值，以及工程应用建议。
