【数值模拟揭秘】PFC软件如何模拟渗流力主导的复杂水力压裂?

导语：

在非常规油气开发领域，水力压裂改造效果是核心。传统的解析模型难以捕捉低粘度压裂液渗流进入储层后的复杂力学行为。运用离散元颗粒流软件PFC，在石油工程领域系统模拟“渗流力”对裂缝起裂与扩展的全过程。本文将通过PFC软件搭建的数值模型，为您展示渗流力这只“看不见的手”如何塑造复杂的裂缝网络。

一、研究基石：从理论模型到PFC实现

研究的起点是建立“渗流力理论力学模型”，将流体渗流对岩石骨架的微观作用（拖曳力和法向水压力）用数学方程进行描述。但如何验证和应用这个理论模型，特别是模拟动态、非均质的裂缝扩展过程？

选择离散元颗粒流软件PFC。PFC能通过球形颗粒组装岩体，其核心优势在于能模拟岩石从连续体到非连续体的破坏全过程，并能通过编程实现流固耦合。这为模拟水力压裂这一涉及裂缝萌生、扩展、流体渗入、应力重分布的复杂问题提供了理想的平台。

二、 PFC建模关键技术：算法改进与模型标定

直接将理论搬进软件是不可行的。对PFC内置的流固耦合算法进行了两大关键改进：

精准模拟渗流力：在传统算法只考虑孔隙水压力（法向力）的基础上，新增了对流体流动施加给颗粒的摩擦力（切向力）的计算，从而精准模拟了完整的渗流力作用。

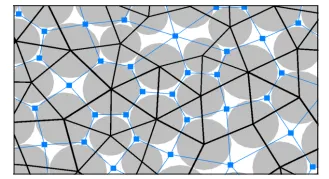

区分基质与裂缝流动：改进了流体通道开度算法，将岩石基质中的渗流与裂缝中的高速流动进行区分。这确保了压裂液一旦进入裂缝，流量能急剧增大，更符合物理现实。

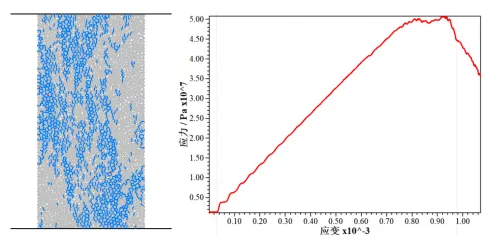

此外，PFC模型需要严格的参数标定。研究通过编写脚本，在PFC中模拟“岩石单轴压缩/拉伸实验”和“达西稳态渗流实验”，将虚拟岩石的力学参数（杨氏模量、抗压/抗拉强度）和渗透率调整至与真实岩心一致，确保了数值模型的可靠性。

模型建好后，能否用？研究进行了三重严格验证：

渗流力验证：模拟饱和土体稳态渗流，计算颗粒所受渗流力总和，结果与土力学经典公式计算结果吻合，证明了改进算法可精准捕捉渗流力。

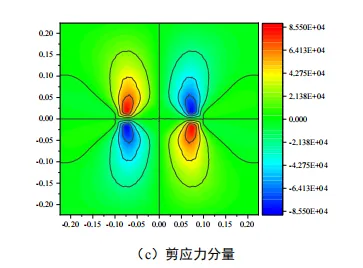

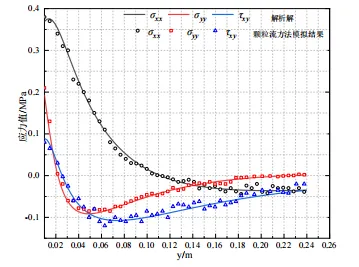

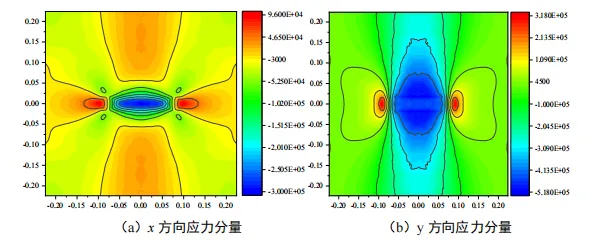

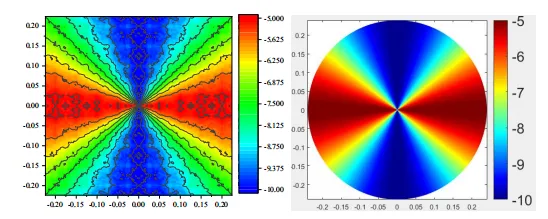

应力场验证：在均匀地应力下加载模型，测量模型内部应力分布，结果与经典弹性力学解析解高度一致，验证了模型在加载下的力学响应准确性。

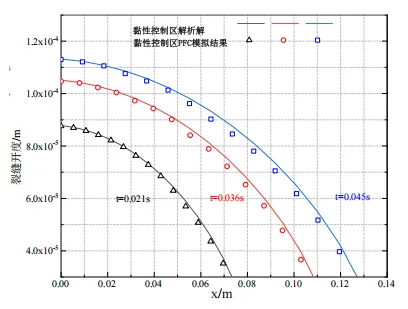

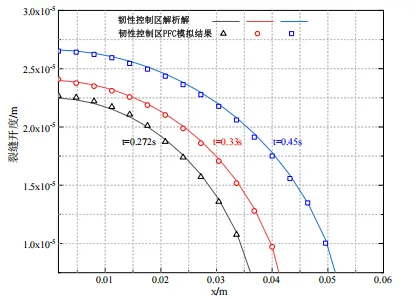

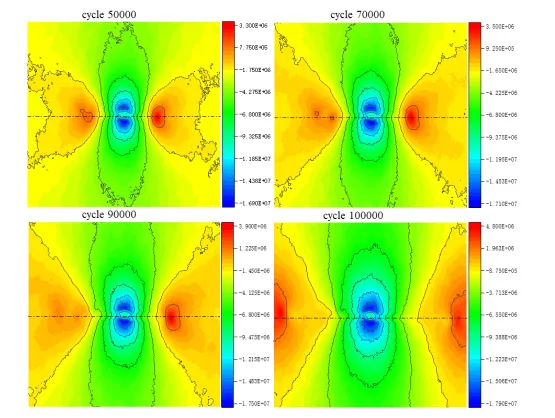

裂缝扩展验证：模拟简单条件下的水力裂缝扩展，其几何形态（裂缝宽度、长度随时间变化）与经典的KGD（Khristianovic-Geertsma-de Klerk）解析解模型对比良好，证明了模型模拟裂缝动态扩展的能力。

通过上述严谨的PFC数值实验，研究揭示了渗流力影响裂缝起裂与扩展的清晰图像：

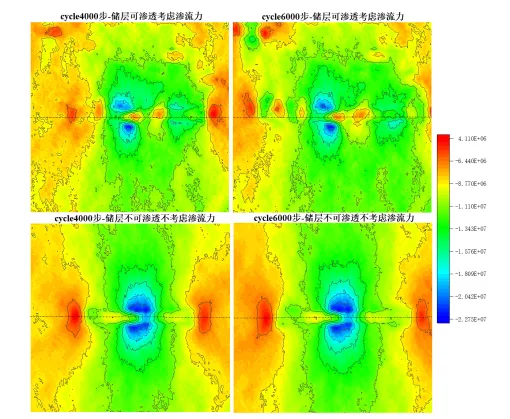

模拟显示，在井筒加压过程中，低粘度压裂液能更快、更深地渗入井壁周围岩石。渗流力在井壁周围形成显著的周向拉应力，有效抵消了地应力产生的压应力。这使得岩石更容易被“拉”开，地层破裂压力显著降低。Biot系数越大、储层渗透性越好，这种降低效果越明显。

这是PFC模拟最具价值的部分。在非均质储层中，渗流力展现出强大的“导向”作用：

在胶结强度不均的储层：水力裂缝会明显向弱胶结区域偏转。

在渗透率不均的储层：水力裂缝会向高渗透率区域偏转。

与天然裂缝交互：渗流力能“提前”作用于天然裂缝面，显著提升主裂缝与天然裂缝的沟通能力，更容易形成复杂缝网。低粘度压裂液在这方面的优势尤为突出。

这项研究通过PFC软件，将“渗流力”从一个理论概念，变成了可视、可量化、可预测的工程影响因素。它明确提示工程界：

压裂液优选：对于低渗、特低渗储层，低粘度压裂液（如滑溜水）能通过增强渗流力作用，有效降低施工压力，并更有利于形成复杂缝网。

施工参数优化：在设备能力允许下，可考虑采用适当的较低泵注排量（即较低的加压速率），给予渗流力更充分的“作用时间”，可能起到更好的增产效果。

结语：

PFC等高级数值模拟软件，已成为连接岩石力学微观机理与油气田宏观开发效果的桥梁。为非常规油气的高效开发提供了从理论到实践的有力工具。

一句话总结：用PFC打开渗流力的“黑箱”，看清低粘度压裂液如何以“柔”克“刚”，更高效地改造地下储层。
