深度研报 | 直面 14nm 及先进制程挑战：石英掩模版清洗工艺的底层进化逻辑

引言

在半导体集成电路的制造链路中，石英光掩模版（Photomask）扮演着“底片”的决定性角色。当摩尔定律艰难步入 14nm 及更先进制程节点时，光刻工艺对掩模版的依赖与要求呈指数级飙升。

在这一微观极限下，掩模版上的任何纳米级疵点，都会在晶圆曝光时被无情放大，导致整片晶圆报废。面对如此严苛的“零容忍”标准，掩模版清洗工艺正经历一场从“宏观去污”向“纳米级界面重构”的深刻演进。本文将为您深度解析这场技术进化的底层逻辑。

一、 14nm 制程的“微观脆弱”：SRAF 图形倒塌危机

进入 14nm 制程后，为了在光学衍射极限下提升图形分辨率，掩模版上大量采用了亚分辨率辅助图形（SRAF, Sub-Resolution Assist Features）。

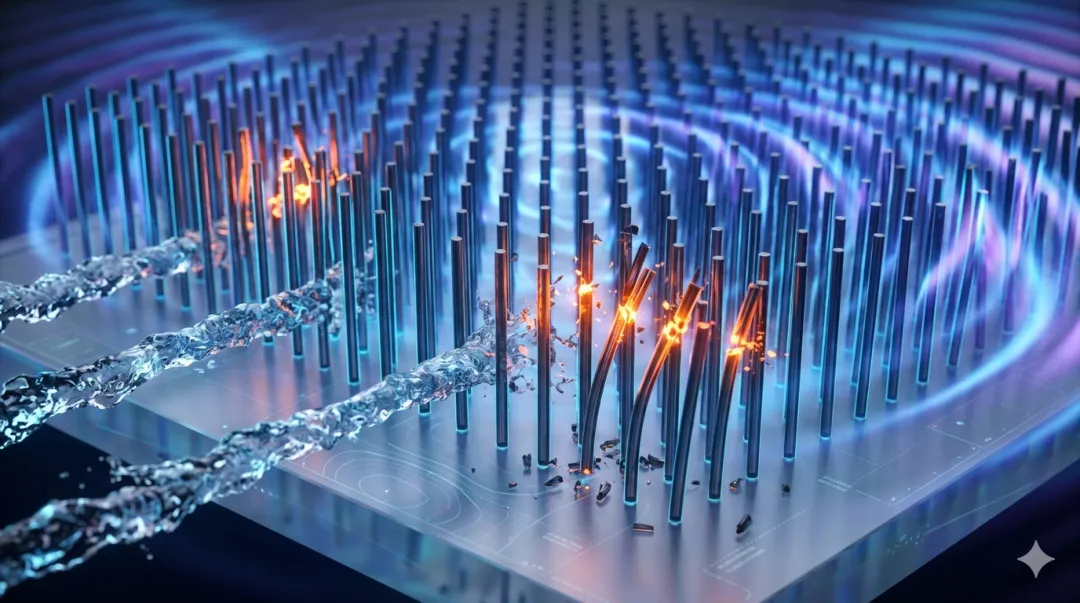

这些 SRAF 结构的线宽通常只有主图形的几分之一，其深宽比（Aspect Ratio）极高，宛如纳米世界里一片片纤薄的“高墙”。当使用传统的兆声波（Megasonic）清洗去轰击掩模版表面以去除微粒时，声波空化效应产生的微射流冲击力，极易超过这些微观结构的物理屈服极限，直接导致**图形倒塌（Pattern Collapse）**或断裂。在先进制程中，单纯依靠“提升物理机械力”的清洗逻辑已经彻底失效。

二、 传统化学体系的瓶颈：相移层（MoSi）的化学侵蚀

既然物理力受限，工艺工程师只能转向依赖化学药水。然而，传统晶圆厂广泛使用的 SC-1（氨水+双氧水+去离子水）或 SPM（硫酸+双氧水）体系，在先进制程掩模版面前同样遇到了难以逾越的瓶颈。

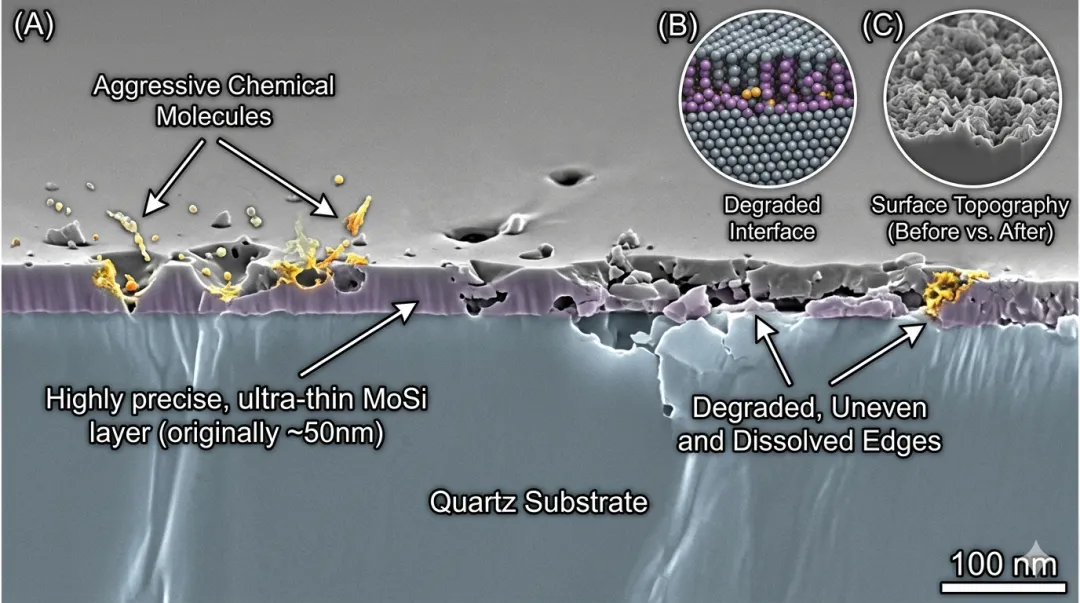

高阶掩模版（如相移掩模版 PSM）表面沉积有极薄的硅化钼（MoSi）或钌（Ru）等特种金属薄膜。传统的碱性氧化体系在游离污染颗粒的同时，会产生不可忽视的化学刻蚀率（Etch Rate）。随着清洗频次的增加，这种微观刻蚀会导致相移层厚度流失、相移角（Phase Angle）漂移以及石英基底表面粗糙度（Ra）上升，最终严重影响光刻机的曝光宽容度（Process Window）。

三、 底层进化逻辑：从“粗暴剥离”到“界面重构”

直面 14nm 的苛刻挑战，石英掩模版清洗技术的底层逻辑必须完成一次升维演进——从传统的“物理震荡+强酸碱腐蚀”跨越到“高分子界面化学与靶向游离”。

这种进化体现在三个核心维度的重构：

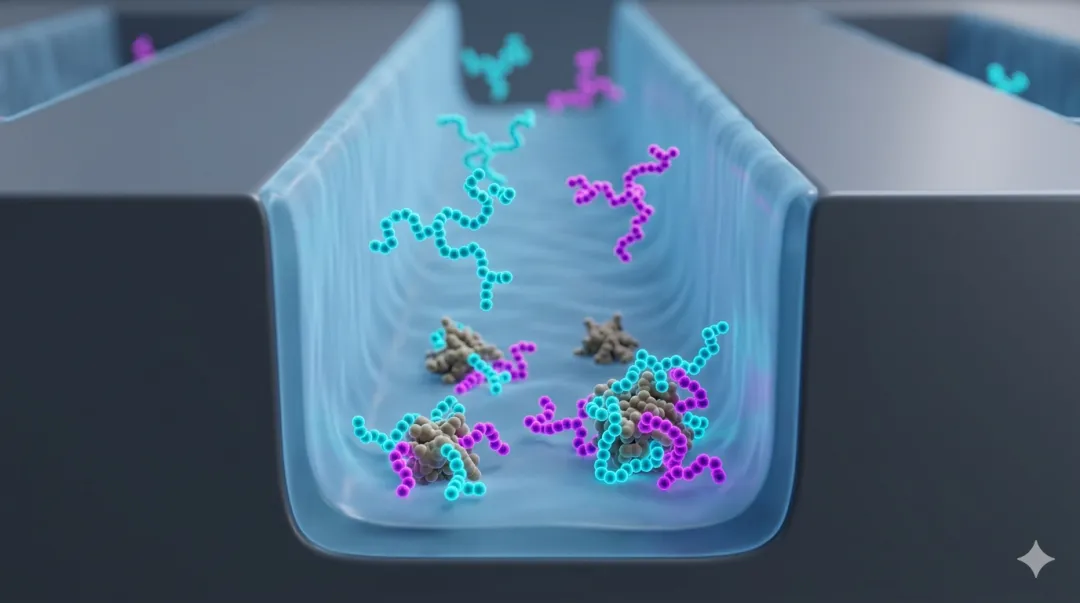

超低表面张力（Surface Tension）：洗液必须具备极低的表面张力，才能克服毛细阻力，深入到纳米级 SRAF 沟槽的最底部，将隐藏的“致命微粒”润湿并包裹。

靶向络合（Targeted Chelation）：摒弃对基材的无差别腐蚀，转而利用特种高分子基团，像“精准制导”一样，只针对微粒和金属杂质的化学键进行切断与络合，实现污染物的温和松绑。

Zeta 电位调控（Zeta Potential Control）：通过调整清洗液体系中的电荷分布，使颗粒与掩模版表面带有同种高能电荷，利用强大的静电斥力防止颗粒发生“二次返沾”。

四、 护航先进制程：厦门路辉科技的掩模版清洗方案

站在半导体材料国产替代与制程升级的交汇点，**厦门路辉科技（Luhui Tech）**深度契合了掩模版清洗工艺的进化逻辑，依托前沿的界面化学技术，专研推出了新一代高阶石英掩模版清洗剂系列。

极致的材料兼容性：路辉科技配方摒弃了传统强氧化和强腐蚀体系。经过严格的实测验证，其对高纯石英基材、铬（Cr）遮光膜以及敏感的 MoSi 相移层表现出优异的兼容性。极低的刻蚀率有效保障了高频清洗下掩模版的光学透过率与相移角稳定。

微观靶向游离机制：凭借创新的高分子络合技术，路辉清洗剂能够在极低的兆声波功率辅助下（甚至仅依靠流体切应力），高效瓦解亚微米级污染物的附着力，显著降低了纳米级图形倒塌的风险，真正实现了“物理无损”与“极致除粒”的工艺平衡。

高良率与长寿命保障：独特的低表面张力与 Zeta 电位悬浮技术，彻底切断了微粒二次沉积的路径。不仅提升了单次清洗的良率（Yield），更有效延长了昂贵掩模版的使用寿命，为 Fab 厂的高强度量产提供了可靠的材料支撑。
