为什么模板匹配会找不到目标?

我们之前讲过特征点匹配（SIFT、SURF），也讲过图像块匹配。

但还有一种最简单、最直观的匹配方法➡️模板匹配（Template Matching）。

它的原理非常简单：把一张小图片（模板）在大图像上滑动，每到一个位置就算一算“像不像”，最像的地方就是目标位置。

《在图像处理中，图像模板匹配怎么实现？》主要讲怎么做。

今天我们从另一个角度来看：为什么有时候模板匹配会找不到目标，甚至找错位置？

这背后隐藏着模板匹配对光照、旋转、缩放的敏感性，以及不同匹配度量方法的优劣。

一、模板匹配的应用

模板匹配广泛应用于：

工业检测：在传送带上定位工件

视觉引导：找到螺丝孔、焊点位置

图像配准：将小图对齐到大图

物体跟踪：在连续帧中寻找目标

但是，模板匹配有一个致命的假设：目标的外观在图像中保持不变➡️亮度、方向、大小都不能变。

现实世界哪有这么理想？光照会变，工件会旋转，距离会变化。

理解模板匹配为什么“脆弱”，才能知道什么时候该用它，什么时候该换更鲁棒的方法。

二、模板匹配的数学模型

1.滑动窗口与相似度度量

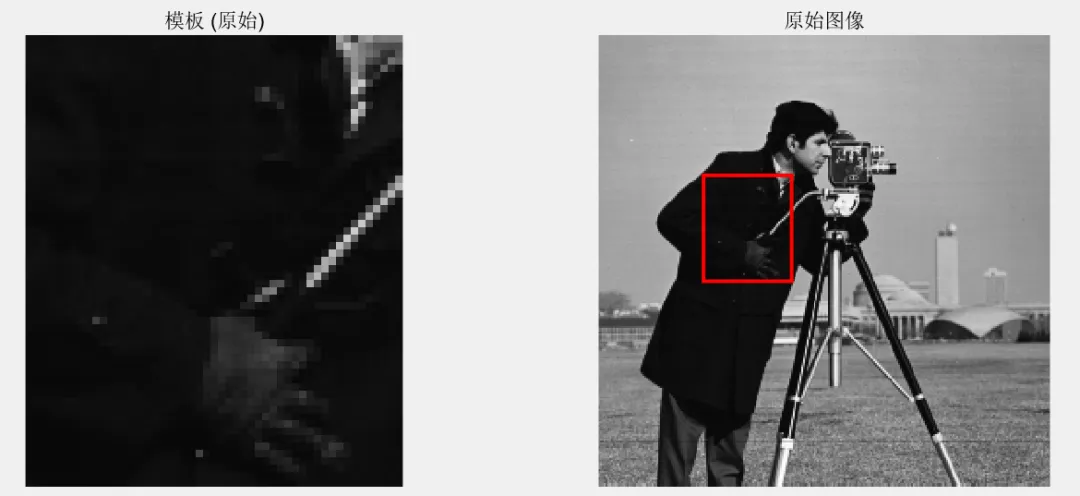

设模板图像T大小为w×h，搜索图像I大小为W×H（W≥w,H≥h）。在I上滑动模板，每个位置(x,y) 计算模板与对应图像子窗口的相似度R(x,y)。

最终相似度最大的位置即为匹配点。

常用的相似度度量有三大类：

• 平方差匹配（Sum of Squared Differences, SSD）

值越小越匹配，理想情况为 0。

对亮度变化非常敏感：如果目标整体变亮，平方差会很大，导致匹配失败。

• 相关系数匹配（Cross-Correlation, CC）

值越大越匹配（对于正相关）。

但对幅值变化敏感：如果模板和图像子窗口的像素幅值相差很大（比如一个偏暗、一个偏亮），相关系数会降低。

• 归一化互相关（Normalized Cross-Correlation, NCC）

值域[−1,1]，越接近1越匹配。

对线性光照变化（整体亮度缩放）具有不变性，因为减去了均值并归一化。

但仍然对旋转、缩放敏感。

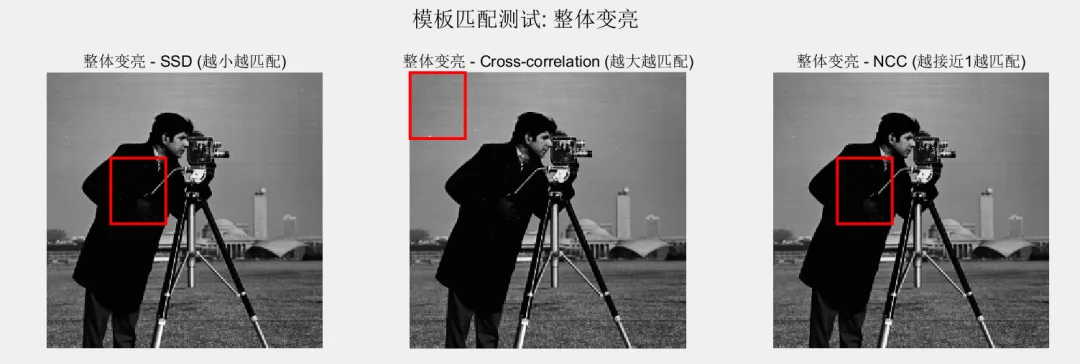

2.光照敏感性的数学原因

假设模板T，图像子窗口（线性亮度变化，a>0为对比度，b为亮度偏移）。

计算 SSD：

只有当a=1,b=0时才为0，否则很大。所以SSD对光照极敏感。

NCC则能消除a,b的影响，因为减均值消除了b，除以标准差消除了a。所以NCC对线性光照变化是鲁棒的。

但实际光照变化往往不是简单的线性，比如局部阴影、高光，NCC 也会受影响。

3.旋转与缩放敏感性

模板匹配的“模板”是一个固定大小的矩形，没有任何旋转或缩放不变性。

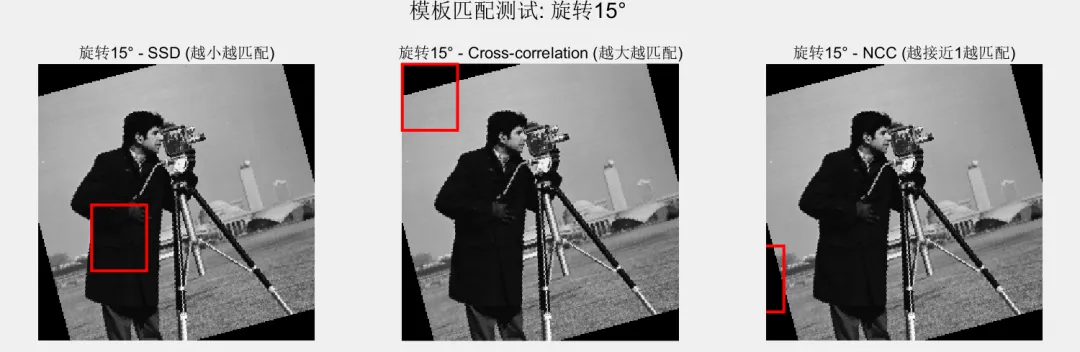

如果目标在图像中旋转了 10°，那么即使使用 NCC，匹配得分也会急剧下降。

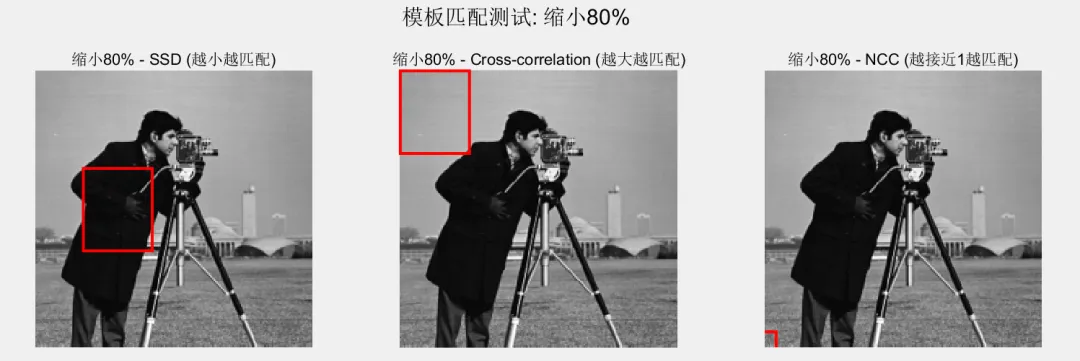

同理，目标离相机变远（缩小）或变近（放大），模板大小不对应，也会匹配失败。
