精准捕捉鲍辛格效应:DANTE软件如何利用先进塑性模型优化金属工艺仿真

从JC到BCJ，基于位错的内变量方法为热处理与循环加载提供物理精度 —— DANTE & MecFit 工程实践

在制造业中，从钢锭到最终服役的零部件，几乎每一步都伴随着金属的塑性变形。即便是热处理过程，由于相变诱导应力和热应力，材料内部也会发生复杂的微观塑性流动。理解并精确模拟塑性行为，是优化工艺、控制尺寸精度与提升产品性能的关键。而当我们面对循环加载、应力反转以及著名的鲍辛格效应（Bauschinger effect）时，传统各向同性硬化模型就显得力不从心。DANTE热处理仿真软件凭借改进的Baumann‑Chiesa‑Johnson（BCJ）塑性模型及MecFit参数拟合工具，为工程师提供了捕捉复杂加载历史的强大能力。本文将以一个典型循环加载案例为引，剖析DANTE在金属塑性仿真中的独特价值。

1. 塑性变形：从宏观到微观

在宏观尺度，塑性变形是指零件发生的永久形状改变，即使卸除外力也无法恢复。而在微观层面，它表现为晶格内原子层面的位错运动与滑移面形成。经典的应力-应变曲线（如单轴拉伸试验）直观定义了弹性区、屈服点、应变硬化等行为。弹性区内，应力与应变成正比，斜率为杨氏模量；卸载后变形完全恢复。一旦超过屈服强度，材料开始发生不可逆的塑性流动，位错密度增加并相互缠结，产生加工硬化。然而，真实制造过程很少是单调加载——弯曲、冲压、矫直以及热处理中的热应力循环都会引入反向加载。此时，一个关键效应开始主导材料的力学响应：鲍辛格效应。

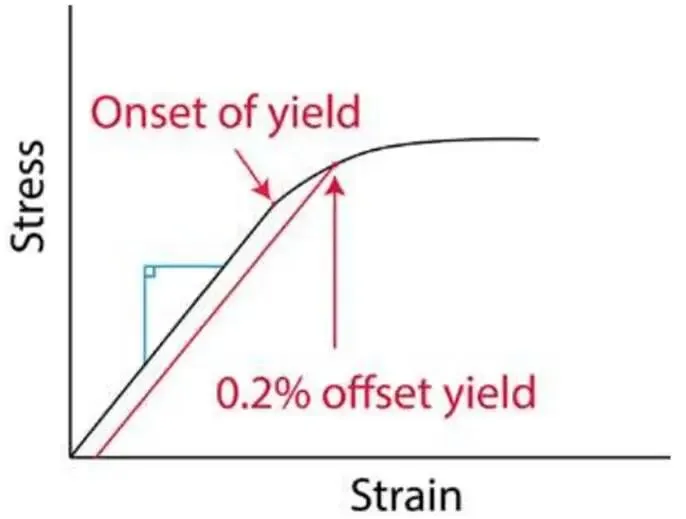

图1：金属塑性变形的经典应力-应变曲线，展示了从弹性到塑性屈服及后续硬化行为。

2. 鲍辛格效应：反向加载的“拔河”游戏

德国工程师约翰·鲍辛格发现：材料在一个方向发生塑性变形后，反向加载时的屈服强度会显著降低。例如，将钢管压平后加工拉伸试样，由于预变形已经引入位错塞积，测量出的屈服强度低于原始态。其微观机理十分形象——塑性变形时，位错在晶界、析出物等障碍前堆积，形成局部背应力（back stress），抵抗位错继续向前运动，表现为加工硬化。当加载方向反转时，原有的位错堆积和背应力反而协助新方向的位错滑移，因此反向屈服应力明显低于正向硬化后的流动应力。这好比拔河比赛：一方拼命向后拉，绳索内产生巨大张力；如果对方突然松手，这方会向后猛冲。DANTE所采用的BCJ模型正是利用内变量追踪位错密度及背应力演化，从而精确再现这种效应。

工程警示：鲍辛格效应直接影响成形回弹、残余应力分布以及热处理后尺寸稳定性。忽略该效应，仿真结果可能高估反向加载阶段的屈服强度，导致工艺设计偏差。

图2：反向加载下鲍辛格效应示意图——正向塑性变形后反向屈服强度下降，图中Δσ清晰体现了该现象。

3. 经典JC模型：简洁但无法捕捉鲍辛格效应

在有限元分析（FEA）中，Johnson‑Cook（JC）模型因其形式简洁、计算高效而广泛用于冲击、切削等场景。JC模型基于Von Mises屈服准则，其流动应力表达式为：

该方程通过三项乘积分别描述应变硬化、应变率硬化以及热软化效应，参数A、B、C、n、m通过试验数据拟合得到。JC模型的优点是参数少、标定相对容易，并且在较大应变率与温度范围内有较好的普适性。但其致命缺陷在于硬化是完全各向同性（isotropic hardening）的：它不区分加载方向，不记录背应力，因此反向加载时的屈服应力与正向硬化后的应力完全相同，完全无法描述鲍辛格效应（如图2所示）。对于涉及多次应力反转的工艺（例如管材矫直、多次冲压、热处理相变塑性），JC模型会带来显著误差。

4. BCJ模型：基于物理的内变量方法

Baumann‑Chiesa‑Johnson（BCJ）模型则引入了运动硬化（kinematic hardening）和等向硬化的组合，利用位错密度等内变量来追踪材料的变形历史。该模型不仅考虑应变、应变率、温度影响，还通过背应力张量精确描述包辛格效应及循环塑性。BCJ至少需要18个材料常数来拟合应力应变响应，虽然复杂度较高，但其物理基础坚实。更难得的是，DANTE热处理软件在BCJ基础上进行了扩展，额外加入了合金化学成分及微观组织演变（如相体积分数、碳含量影响），使得塑性参数总数达到27个，能够模拟热处理过程中相变诱导塑性（TRIP）以及应力反转对相变动力学的影响。这为齿轮、轴承等关键零件的渗碳淬火工艺仿真提供了独一无二的精度。

5. MecFit工具：让复杂模型落地工程实践

高精度模型需要高质量的参数标定。DANTE Solutions开发了专用的MecFit拟合工具，帮助工程师利用标准拉伸/压缩试验数据快速生成BCJ材料卡片。MecFit支持单相或多相材料、不同应变率、不同温度以及碳含量梯度，并提供交互式拟合界面。下图展示了MecFit针对某种高强度钢进行循环加载仿真的典型输出：材料经历了三次拉伸-压缩往复，右侧曲线清晰呈现了鲍辛格效应。

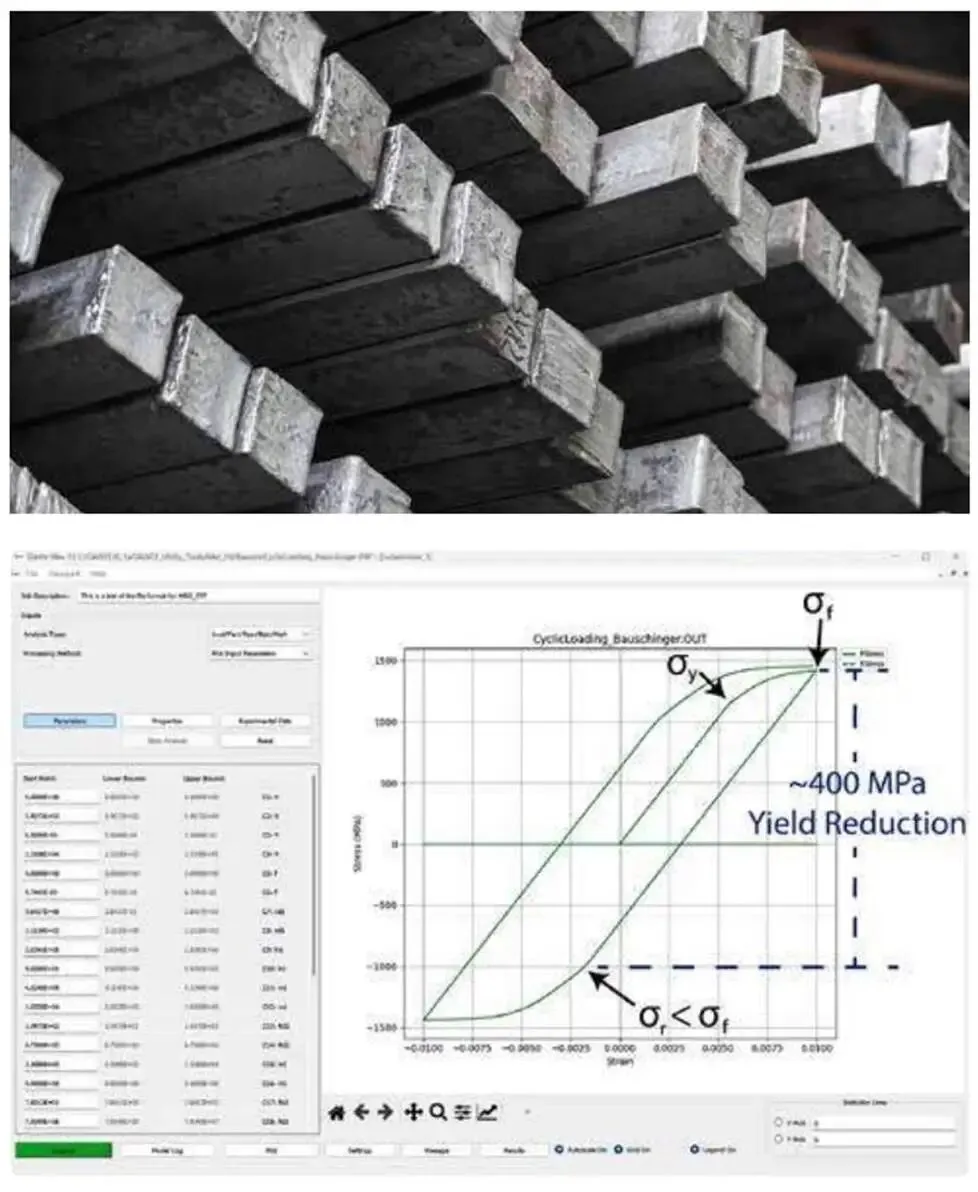

图3：DANTE MecFit工具输出结果显示循环加载和鲍辛格效应

在图3所示案例中，模拟从原点开始施加拉伸载荷：初始屈服约1150MPa，随后发生应变硬化，当应变量达到1%时，应力上升至约1400MPa。接着反向压缩加载，材料在约-1000MPa即发生屈服，相比正向硬化后的1400MPa，屈服幅值降低了约400MPa（绝对值下降明显）。继续压缩至-1%应变，应力达到约-1440MPa。最后再次拉伸，屈服点约1050MPa，同样显著低于初始硬化状态。这一“拉伸硬化→反向压缩软化和再拉伸软化”的滞回行为正是鲍辛格效应的典型特征。DANTE与BCJ模型通过内变量精确捕捉了位错塞积与背应力演化，而JC模型则完全无法复现这一现象。值得注意的是，要观察到鲍辛格效应，材料必须预先经历一定程度的塑性变形，即需要位错累积才会在反向加载时产生背应力协助效应。

6. DANTE软件的应用价值：从热处理到尺寸控制

热处理过程中的加热、奥氏体化、淬火及回火阶段，零件内部会产生复杂的热应力、组织应力以及相变塑性。特别是渗碳钢在淬火时，表层与心部马氏体转变不同步，反复出现拉-压应力交替。如果塑性模型无法反映鲍辛格效应，残余应力预测将产生偏差，进而影响疲劳寿命评估和变形控制。DANTE采用改进的BCJ模型并结合扩散与相变模块，能够真实模拟多次应力反转下的塑性流动，帮助工程师优化淬火工艺参数、预测变形并控制残余应力分布。

DANTE + BCJ核心优势• 27个参数扩展模型：考虑化学成分（C、Mn、Cr等）及相体积分数对塑性的影响；• MecFit快速拟合：支持试验数据回归，建立专有材料库；• 精准捕捉鲍辛格效应及循环软化/硬化，适用于热-力-相变强耦合分析。

7. JC vs BCJ：工程中如何选择？

JC模型的简洁性与低计算成本使其在高速冲击、切削、单次大应变成形中依然具有优势；但对于循环加载、应力反转显著的制造工艺（如管材成形、弹簧绕制、热处理淬火），BCJ或DANTE扩展塑性模型则是更可靠的选择。近年来，随着计算能力的提升，BCJ类模型在工业FEA中越来越普及。特别是DANTE将BCJ与热处理冶金模型深度集成，使热处理仿真从“温度场+简单弹塑性”真正迈入了组织-应力-塑性耦合的新阶段。
