EDA软件AD20入门学习和使用小技巧(五)EDA软件Altium Designer20很多工程师都在使用，今天继续以Altium Designer(20.0.13)为例分享几个实用的小技巧。

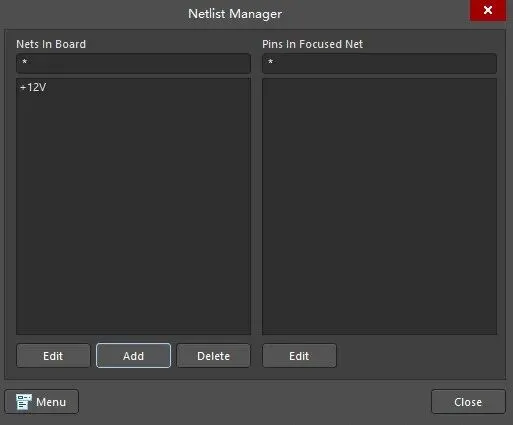

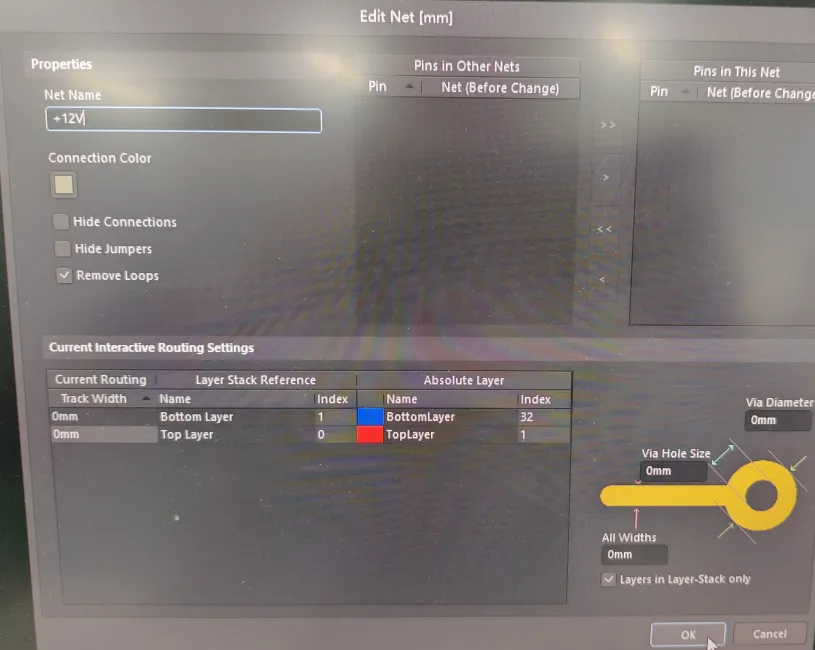

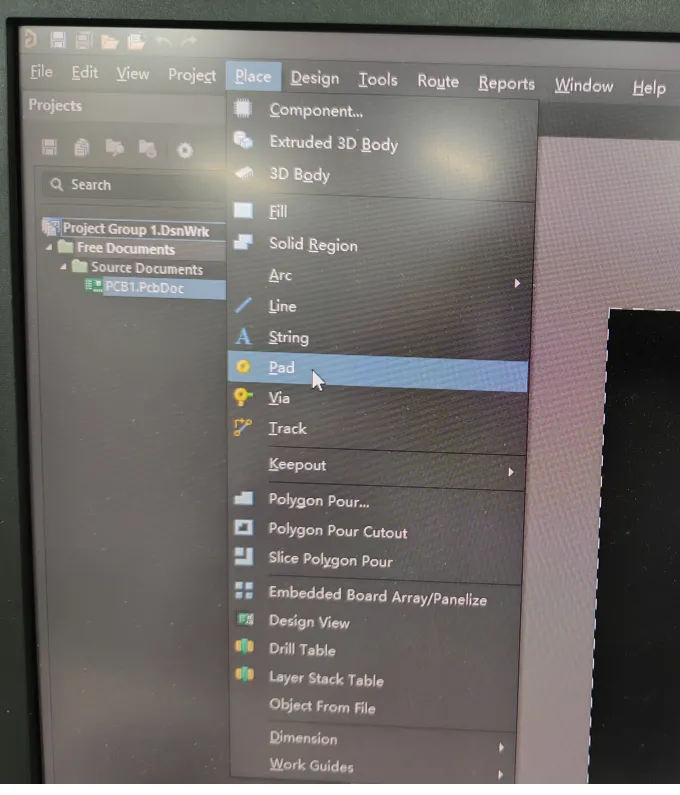

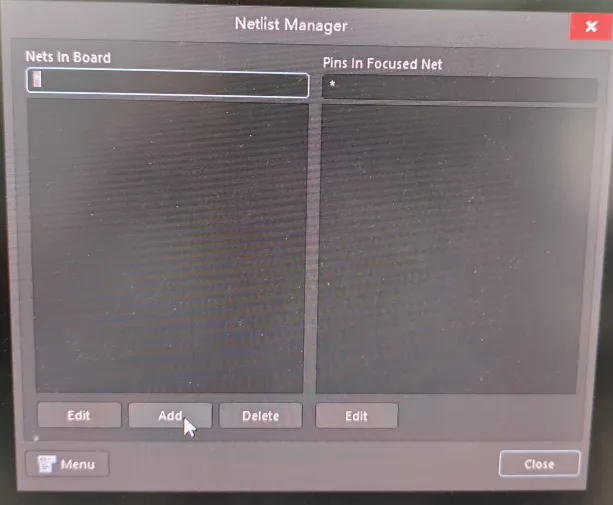

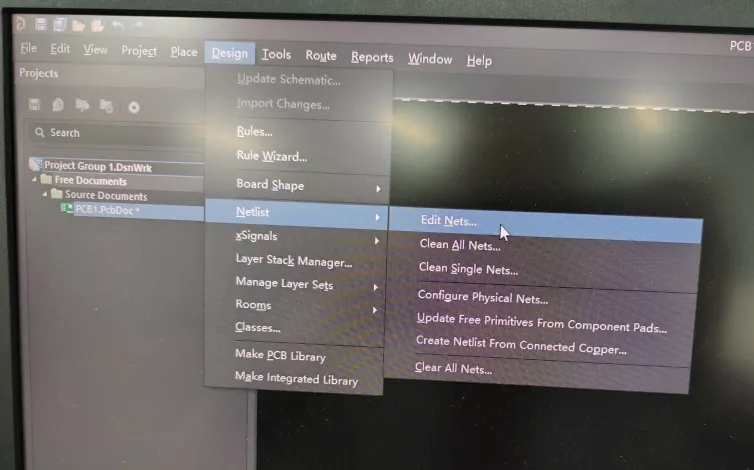

在覆铜时，有时覆铜区域会覆盖走线，为了使覆铜区域连贯，必须给走线添加网络，这样会大大降低绘图效率。如何绘制带网络的走线呢？现在将路径分享如下：2.路径：Design/Netlist/Edit Nets...，打开Netlist Manager对话框3.路径：Netlist Manager/ADD，打开Edit Net[mm]对话框4.路径：Edit Net[mm]/Net Name，新增一个网络+12V，然后左键单击 Close结束Netlist Manager对话框，如下图所示：

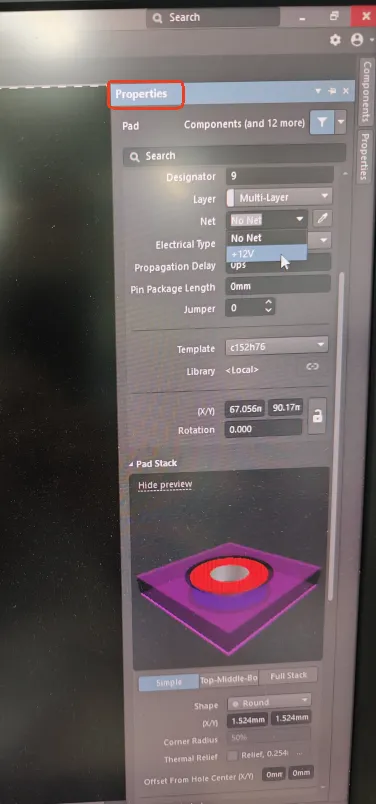

5.鼠标左键双击已经画好的焊盘，打开其属性对话框，给焊盘添加网络+12V，如下图所示：

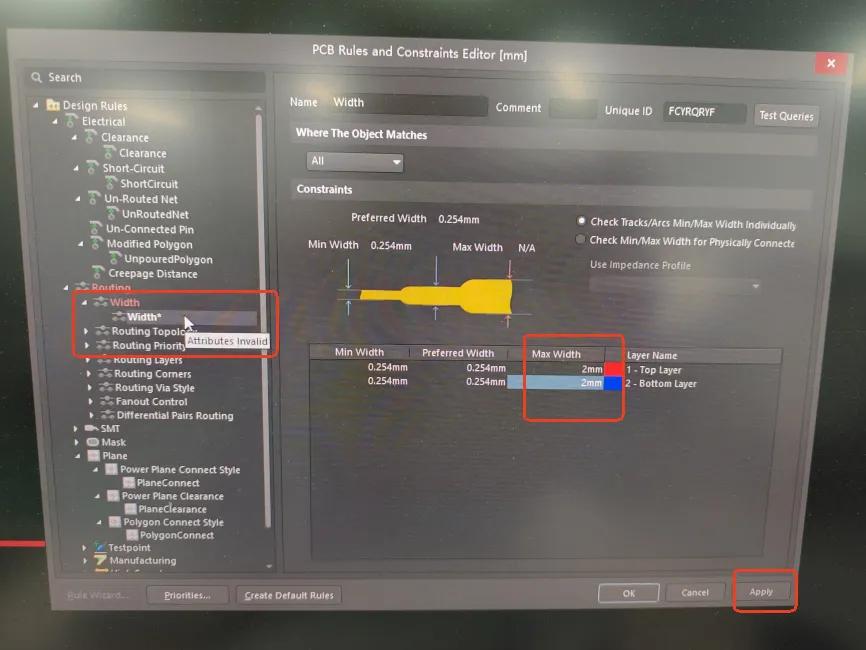

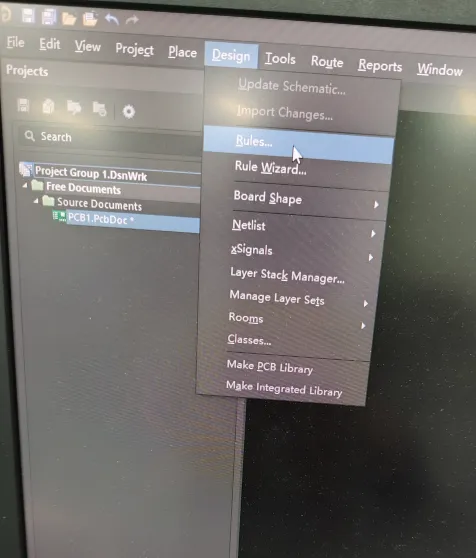

6.路径：Design/Rules.../Width，将最大线宽改为2mm，然后左键单击Apply ，确认设计规则更改，如下图所示：

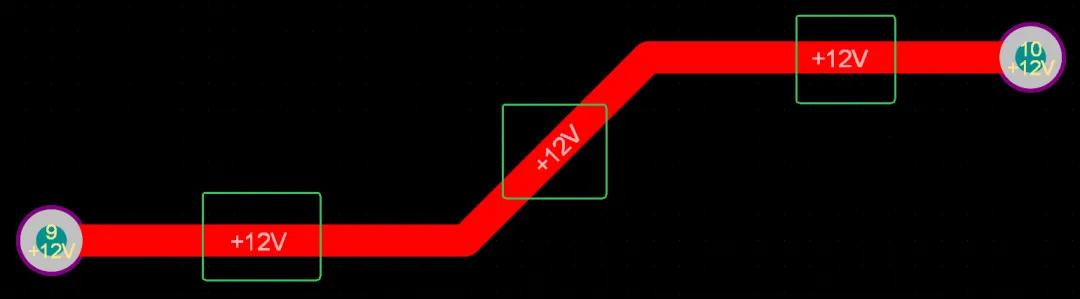

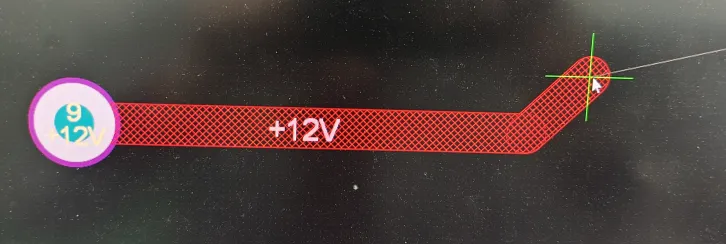

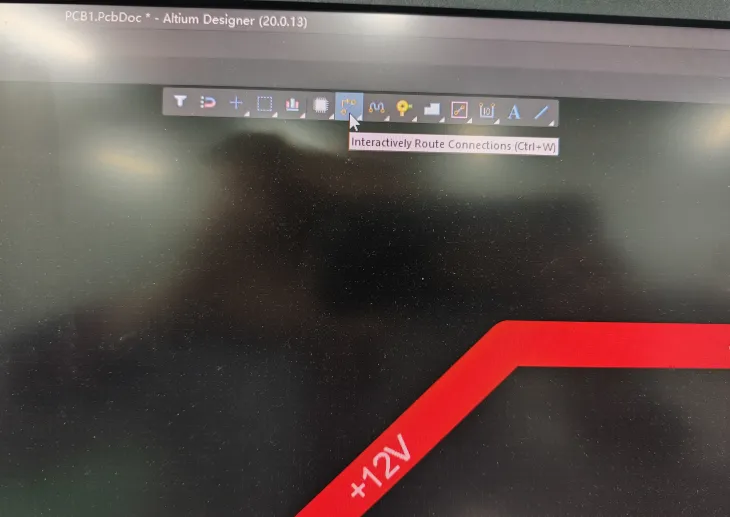

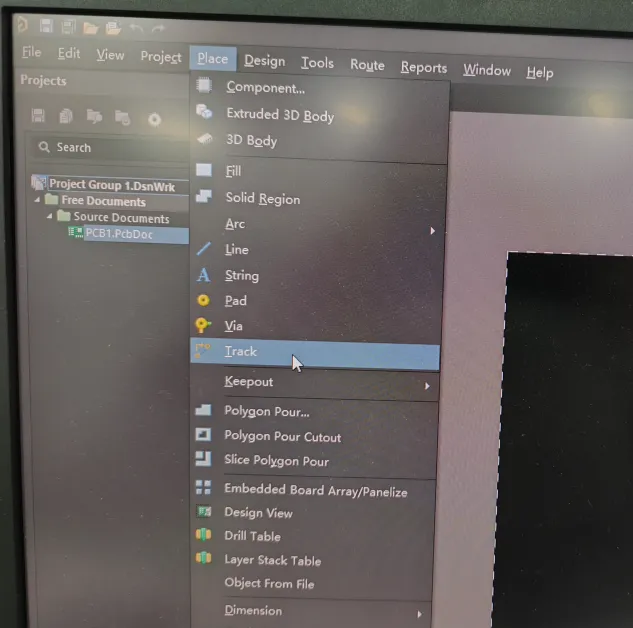

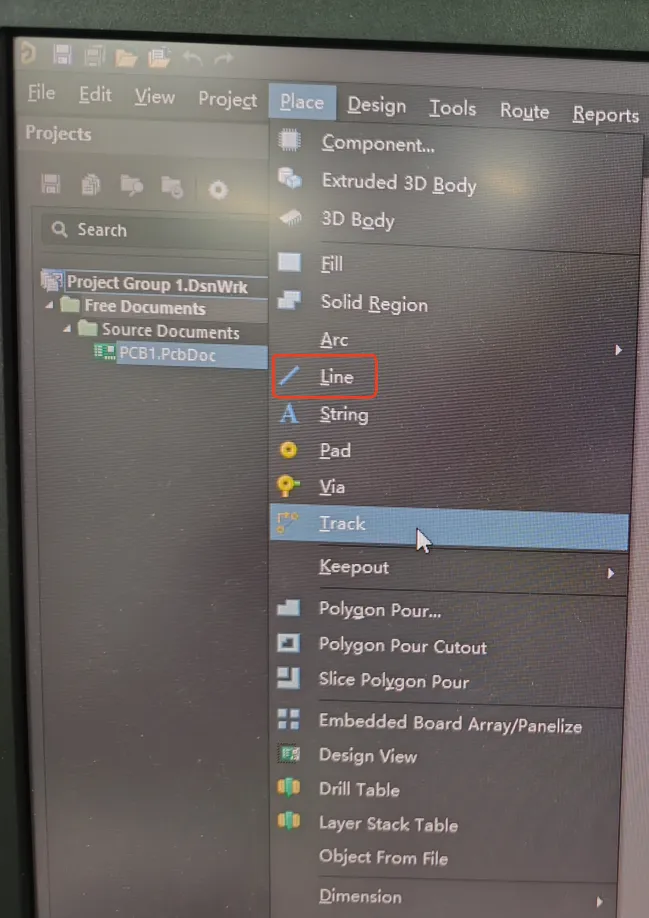

7.路径：Place/Track，可以明显看到Track走线可以捕捉到网络，变成网格状，按Tab键将线宽改为0.8mm，然后任意走线将两个焊盘连起来，如下图所示：一端带网络+12V的走线就画好了，注意线宽0.8mm需要在设计规则中规定的0.254-2mm范围内，否则需按路径6所述方法修改规则。在这里强调一下Place/Track与Place/Line两者的区别，画走线时各个工程师的喜好和习惯不同，有的喜欢用Place/Track，有的则喜欢用Place/Line。Place/Track绘制的走线可以捕捉到网络，可以绘制出带网络的走线，Place/Line绘制出的走线没有网络属性，需要自己手动添加。提供一个绘制Track走线的快捷方法，如下图所示：虽然鼠标放到绘图工具栏该位置的时候弹出的文字不是Track，但是对照上面两幅图可以看出，两者的图标是一致的。这也是在绘图工具栏上找对应绘图按钮的一个诀窍。上面的案例中绘图比较简单，其中穿插了如何新建网络、如何给焊盘添加网络和如何修改Track走线线宽规则，大家在绘制复杂的图纸时可以举一反三，提高自己的绘图效率。使用绘图软件AD20绘制带网络的走线，小伙伴学会了吗？如果这篇文章对你有帮助帮忙点个赞或关注，欢迎小伙伴相互分享、转发！
