批量制备PDMS模板用于二维材料机器人转移

记录项	内容
论文类型	研究性论文
标题（英文）	Batch-fabricated PDMS templates for the robotic transfer of 2D materials
标题（中文）	批量制备PDMS模板用于二维材料机器人转移
作者/通讯作者	Zhili Lin, Luosha Han, Jinkun He, Xiaoxue Fan, Tongyao Zhang, Xiaoxi Li, Baojuan Dong\, Kai Zhao\**
期刊/年份/卷期	Applied Physics Letters, 2026, 128(10): 101902
核心问题	PDMS转移模板缺乏标准化与均匀性，制约AI驱动的二维材料机器人自动化堆叠
材料设计/实验方案	热浇注液滴批量制备法：Sylgard 184前驱体(10:1)→机械搅拌10 min→真空脱气1 h→微注射器阵列点胶(3 μL/s×4 s)→热台固化(120–160 °C)
关键机理	升高固化温度→加速交联反应→抑制PDMS横向流动与重力松弛→顶点曲率半径减小(R: ~9→3 mm)→热膨胀位移减小(~800→600 μm)→接触面积可控可预测
最佳性能数据	Rq0.3 nm(120 °C固化)；模板质量14 mg(批间偏差<0.2 nm)；BN/石墨烯/BN异质结构中央洁净区~20 μm
核心表征方法	AFM(表面粗糙度与三维形貌)、光学显微镜(几何参数ra/rb/R与转移过程牛顿环)、精密天平(质量重复性)
创新点	热浇注液滴批量制备法实现超光滑(Rq~0.3 nm，优于光聚合物/树脂/金属模具)、可调曲率、高复现性的PDMS转移模板；建立固化温度–几何参数–热膨胀行为的参数化框架
一句话总结	通过热浇注液滴法批量制备可调曲率、超光滑(Rq~0.3 nm)的PDMS模板，实现BN/石墨烯/BN无缺陷干转移，为AI驱动的二维材料机器人组装提供标准化印章方案

一、实验部分分析

研究目标与问题

这项工作要解决的科学/技术问题是：在AI驱动的二维材料范德华异质结构机器人自动化堆叠中，PDMS转移模板缺乏标准化、均匀性和可预测的热机械行为，导致转移过程不可重复、不可编程，严重制约了从"经验驱动的人工操作"向"数据驱动的机器人操作"的跨越。

核心假设是：通过热浇注液滴批量制备法，精确控制PDMS前驱体配方、脱气工艺和微注射器点胶参数，并结合固化温度作为关键调控变量，可以批量制备出表面超光滑、顶点曲率可调、热膨胀行为可预测的标准化PDMS模板，从而实现二维材料干转移过程的参数化与可预测控制。

实验设计

技术路线由四条递进主线构成：

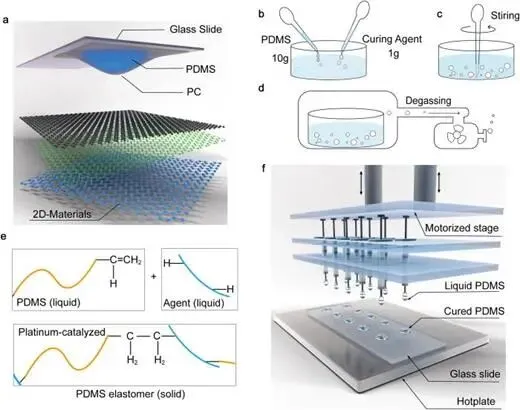

模板制备线
：前驱体配制→脱气→微注射器点胶→热台固化，解决"怎么造"
表面粗糙度表征线
：AFM逐温梯度扫描，解决"造出来有多光滑"
几何均匀性表征线
：光学显微镜+精密天平，解决"造出来有多均匀"
热机械行为表征线
：温控平台+图像处理，解决"用起来怎么膨胀"

实验方案设计的逻辑是"制备→静态表征→动态行为→应用验证"的完整闭环。选择热浇注液滴法而非传统模具法（光聚合物/树脂/金属模具），是因为模具法需要额外的模具制造工序，且模具表面的粗糙度会直接转移至PDMS模板表面，无法达到纳米级光滑度；而热浇注法利用液滴表面张力自然成穹顶形，表面在交联过程中自发松弛，无需模具即可实现超光滑表面。

对比实验设计充分：（1）五个固化温度梯度（120、130、140、150、160 °C）的组间对比，每个温度20个模板的统计对比；（2）与文献报道的三种模具法（光聚合物、树脂、金属模具）的表面粗糙度横向对比（Fig. 2e）；（3）热膨胀行为中5个重复模板的组内一致性对比。

关键实验步骤

样品制备的关键工艺参数：

前驱体：Sylgard 184，基体与交联剂重量比10:1
搅拌：10 min，确保均匀
脱气：室温，分子真空泵，1 h
点胶：微注射器阵列，柱塞速度3 μL/s，持续时间4 s（每次沉积12 μL）
固化：热台温度120~160 °C，每周期沉积2×5阵列，热台保持>20 s
每模板质量约14 mg

测试/表征仪器与条件：

AFM
：Bruker Icon系统，TESPA-V2探针，轻敲模式，扫描区域1 μm²（顶点处），用于RMS粗糙度测量
光学显微镜
：Nikon LV-ND-100，明场模式，用于几何参数（rₐ、r_b、R）测量
精密天平
：0.1 mg分辨率，用于模板质量测量
温控转移平台
：Pt100温控器，程序温度循环40→150→40 °C（±0.05 °C/s，150 °C保持15 min），配合三轴精密电动平台和图像处理算法，用于热膨胀行为实时表征

关键控制变量：固化温度（主控变量），前驱体配方比（固定10:1），点胶体积（固定12 μL），脱气时间（固定1 h），转移过程温度循环速率（固定±0.05 °C/s）。

数据呈现

主要实验结果与呈现形式：

数据类别	呈现形式	核心结论

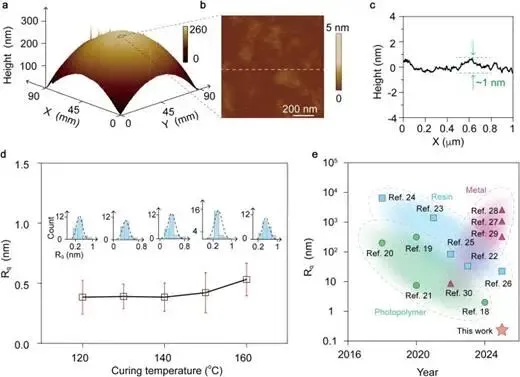

AFM三维形貌与高度图	Fig. 2(a)(b)(c)：三维图、二维高度图、线扫描轮廓	120 °C固化模板表面峰谷差仅1 nm
RMS粗糙度vs固化温度	Fig. 2(d)：折线图+直方图	Rq随固化温度单调增加，120 °C最低约0.3 nm，标准差<0.2 nm
粗糙度横向对比	Fig. 2(e)：与光聚合物/树脂/金属模具法的对比图	本方法Rq（~0.3 nm）显著低于文献模具法

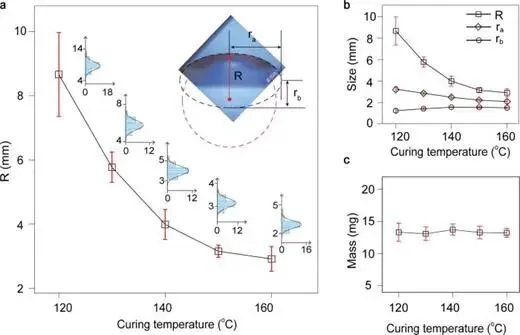

顶点曲率半径R vs固化温度	Fig. 3(a)：折线图+正态分布直方图	R从9 mm（120 °C）降至3 mm（160 °C），高温分布更窄
几何参数协同演化	Fig. 3(b)：R、rₐ、r_b三线合一图	升温→rₐ减小、r_b增大→R减小
模板质量vs固化温度	Fig. 3(c)：折线图	各温度下质量一致约14 mg，证明前驱体均匀性与交联稳定性

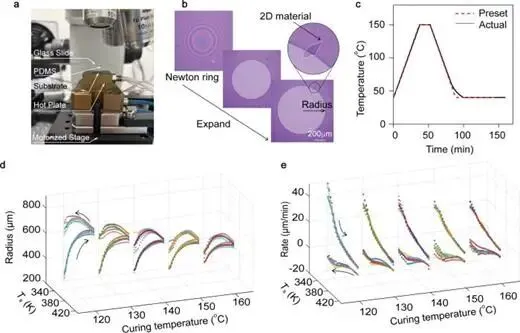

接触半径vs基底温度	Fig. 4(d)：多曲线热循环图	升温膨胀、降温收缩，形成滞后回线
热膨胀速率vs基底温度	Fig. 4(e)：多曲线图	高固化温度模板膨胀更慢、总位移更小

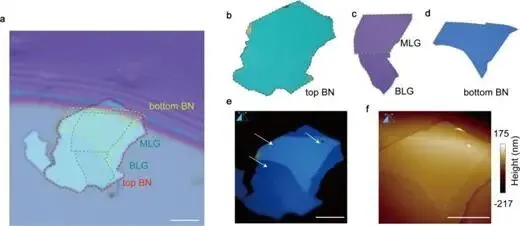

BN/石墨烯/BN转移验证	Fig. 5：光学照片+AFM图	清洁中央区域约20 μm，界面无褶皱

核心证据：Fig. 2(d)的Rq-温度关系（证明超光滑+可重复）、Fig. 3(a)的R-温度关系（证明曲率可调）、Fig. 4(d)(e)的热膨胀曲线（证明行为可预测）。支撑性数据：Fig. 3(c)的质量重复性、Fig. 2(e)的横向对比、Fig. 5的转移验证。

二、机理部分分析

机理解释

作者从两个层面构建了机理框架：

层面一：固化温度如何决定模板静态特性（粗糙度+几何形态）

粗糙度机理：升高固化温度→加速铂催化交联反应→PDMS快速固化→聚合物链松弛时间不足→纳米级表面不均匀性增加→Rq单调增大。低温固化允许聚合物链充分松弛，表面趋于平滑。
几何形态机理：升高固化温度→加速交联→PDMS黏度快速增加→抑制液滴在玻璃片上的横向铺展（rₐ减小）和重力驱动的纵向塌陷（r_b增大）→穹顶更尖锐→顶点曲率半径R减小。

层面二：模板几何如何决定动态热膨胀行为

较高固化温度→更小的R（更尖锐的穹顶）→两个效应协同抑制热膨胀：

（1）更小R需要更大压缩应力才能实现共形接触→限制了后续膨胀空间
（2）更尖锐穹顶与基底接触角更大→几何上减小有效膨胀面积

热膨胀行为用logistic函数拟合，各固化温度下得到一组可重复的参数化曲线，构成预测性数据库。

机理模型核心要素：固化温度→交联动力学→表面形貌+几何参数→热膨胀响应，构成一条完整的因果链。固化温度是唯一起始变量，后续所有特性均可追溯至此。

无理论计算或模拟支撑。全文为纯实验研究，logistic拟合为经验模型而非第一性原理推导。

机理验证

验证手段：

粗糙度机理：通过5个温度梯度、每个温度20个模板的AFM统计验证Rq单调递增趋势，与交联动力学加速导致链松弛受限的推论一致。
几何形态机理：通过rₐ减小、r_b增大与R减小的协同演化关系（Fig. 3b），验证了"加速交联抑制横向铺展和重力塌陷"的假说。
热膨胀机理：通过5组重复模板的logistic膨胀曲线验证了"高固化温度→慢膨胀、小位移"的规律，并通过两种几何因素（压缩应力+接触角）给出了自洽的物理解释。

是否排除了其他可能解释：作者并未显式排除替代机理。例如，不同固化温度可能导致PDMS交联密度不同，进而改变弹性模量和热膨胀系数本身——这可能是热膨胀行为差异的另一重要因素，但文中未做模量随固化温度变化的表征。几何因素（R、接触角）被作为主要解释框架，但材料本征热膨胀系数的变化未被独立量化。

机理与数据的对应关系：静态特性（粗糙度、几何）与固化温度的对应关系清晰、定量、可重复。动态热膨胀的logistic拟合提供了经验性但可预测的定量描述。然而，"两种几何因素协同抑制膨胀"的机理为定性论证，未做独立变量分离验证（如保持R不变、单独改变交联密度）。

创新性分析

机理解释的创新点：

首次系统建立了PDMS模板从制备参数（固化温度）到静态形貌到动态热膨胀的完整参数化因果链，将此前经验性的"试错"式模板选择转化为可预测、可编程的工程框架。
揭示了固化温度对穹顶几何的双向调控机制（抑制横向铺展的同时增强纵向高度），以及几何参数对热膨胀的协同抑制效应，这些在此前的PDMS模板文献中未被系统阐述。
提出了针对不同粘附膜（PPC/PC）和转移温度的"印章设计指南"——大曲率用于PDMS/PPC低温转移、中曲率用于PDMS/PC常规转移、小曲率用于局域清洁——将机理认知直接转化为实用策略。

与已有文献的区别：此前PDMS模板制备主要关注单点质量，依赖手工滴加和经验判断固化条件。本文首次将模板制备过程"仪器化"（微注射器阵列）和"参数化"（温度-粗糙度-曲率-膨胀的定量关联），并为AI机器人系统提供了可编程接口。

三、总结提炼

这项工作做了什么：开发了热浇注液滴批量制备法，通过微注射器阵列在预热玻璃片上沉积PDMS前驱体液滴，在120~160 °C固化温度范围内批量制备穹顶形PDMS转移模板。

怎么做的：以固化温度为唯一核心变量，系统表征了模板表面粗糙度（AFM）、几何参数（光学显微镜）、质量重复性（精密天平）和热膨胀行为（温控平台+图像处理），建立了从制备参数到性能的完整参数化数据库。

为什么有效：低温固化赋予超光滑表面（Rq ~0.3 nm），高温固化赋予更尖锐穹顶和更稳定的热膨胀行为；固化温度的梯度选择使模板的接触动力学可预测、可编程，适配不同粘附膜和转移场景。

逻辑链条完整性：实验与机理之间的逻辑链"固化温度→交联动力学→表面/几何特性→热膨胀行为→转移应用"基本完整、自洽。但存在以下可进一步澄清之处：

未独立量化弹性模量随固化温度的变化
：不同固化温度下PDMS的交联密度和弹性模量可能显著不同，这会独立于几何因素影响热膨胀行为，但文中未做区分。
热膨胀机理的定性性质
：两种几何因素（压缩应力需求、接触角效应）的协同作用缺乏独立变量控制实验或力学模拟的验证，无法确定各自贡献的权重。
转移验证的局限性
：仅展示了130 °C固化模板的BN/石墨烯/BN单次转移，未对其他固化温度模板的转移效果进行对比，"印章设计指南"中不同固化温度适配不同场景的建议缺乏直接的实验证据支撑。
logistic拟合的物理含义
：热膨胀曲线用logistic函数拟合，但文中未赋予其明确的物理意义或与PDMS热膨胀系数的定量关联，属于经验描述而非机理模型。

10.1063/5.0311513
