高大模板施工关键技术:悬臂端长度控制与稳定性

为什么要严控这个长度？因为在高大模板计算时：悬臂越长，立杆顶部计算长度越大a、长细比越大，稳定性越差，极易发生局部失稳、甚至架体坍塌。所以高大模板（高支模）必须从严检查。

一、规范条文依据（清晰原文）

• 1. 扣件式钢管支架（GB50666-2011 第4.4.8条）
  可调托座伸出顶层水平杆的悬臂长度：≤500mm；螺杆伸出钢管长度：≤300mm；螺杆插入钢管长度：≥150mm。

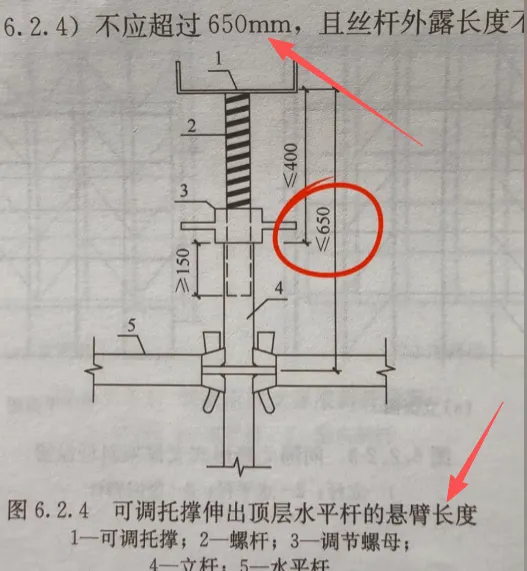

• 2. 承插型盘扣/碗扣式支架（JGJ/T231-2021、JGJ166-2008）
  可调托撑伸出顶层水平杆中心线的悬臂长度：≤650mm；危险性较大项目（超危）：≤550mm（多地强条）；丝杆外露长度≤400mm；插入立杆≥150mm。

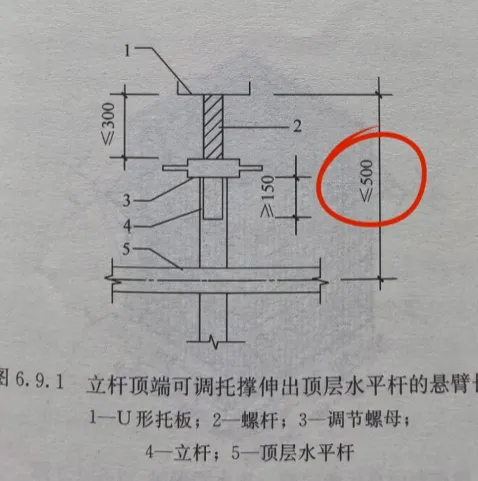

• 3. 扣件式满堂支撑架（JGJ130-2011 第6.9.1条）
  立杆伸出顶层水平杆至支撑点长度 a：≤500mm。

二、不同悬臂长度对立杆稳定性的影响（简要计算对比分析）

为直观理解悬臂端长度a对承载力的影响，基于欧拉公式与长细比概念进行对比分析。悬臂端长度增加，相当于立杆顶部计算长度系数增大，支撑失稳临界荷载急剧降低。我们以典型扣件式钢管支架为例，立杆规格Φ48.3×3.6，钢材Q235，截面回转半径i≈15.9mm，步距1800mm，悬臂端不同长度取值对比。

2.1 计算长度模型与长细比公式

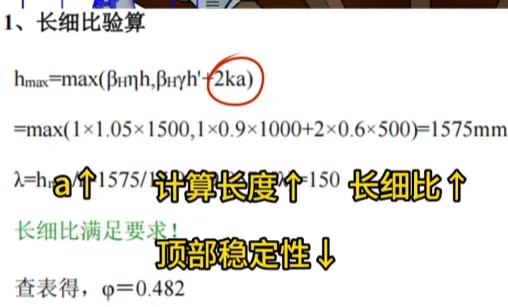

考虑立杆顶部悬臂段影响，其计算长度通常按 L₀ = h + 2a （单杆悬臂简化模型，体现顶部约束减弱，工程常用稳定计算方法）进行近似评估长细比λ = L₀ / i。悬臂端a越大，L₀越大，长细比越高，稳定系数φ急剧下降，临界荷载P_cr ∝ φ·A·f 。

三、不同类型支架悬臂端限值速查表

四、现场检查与管控实操要点

• 逐根检查制：
  架体搭设完成后，用钢尺或激光测距仪测量每根立杆悬臂端长度（a值），重点检查梁底、板底区域，不合格立即整改。
• 托撑调控：

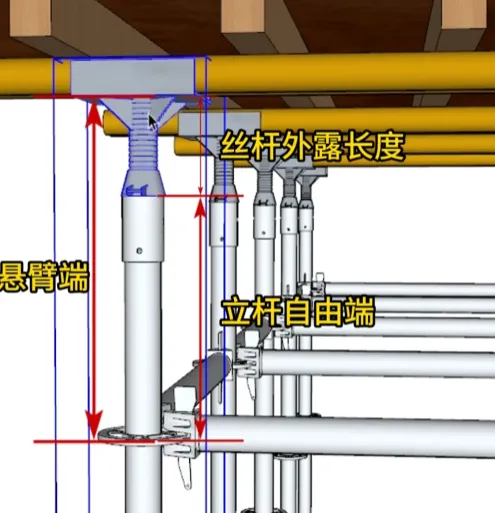

  可调托座伸出长度不宜过长，确认顶托插入立杆长度不小于150mm；优先采用调节水平杆高度与立杆组合匹配，避免顶部自由端超限。
• 剪刀撑及水平杆强化：
  当悬臂长度接近限值时，必须增设顶部水平杆及竖向斜杆，增强架体的整体性以弥补局部稳定储备下降。
• 方案先行与计算书：
  专项施工方案中明确悬臂端控制值，绘制节点详图，对作业人员进行技术交底，验收环节“一杆一记录”。
