让CAD飞起来(八十六)-PDF导入CAD

我们可以在Word中写好图纸中的设计说明，然后将其导成PDF格式，最后在CAD中导入PDF，过程虽然复杂，但是做成的效果非常棒。下面简述操作步骤。

1，测量尺寸

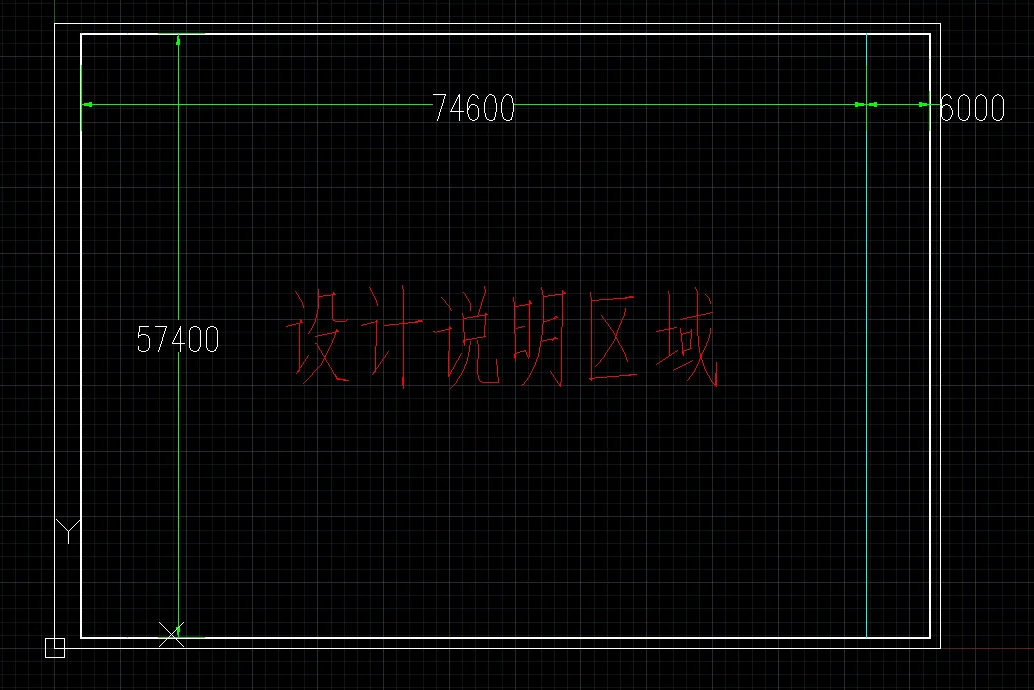

测量设计说明在图框中所占的宽度、高度尺寸。如下图所示，尺寸为宽度74600，高度57400。

2，设置Word页面尺寸

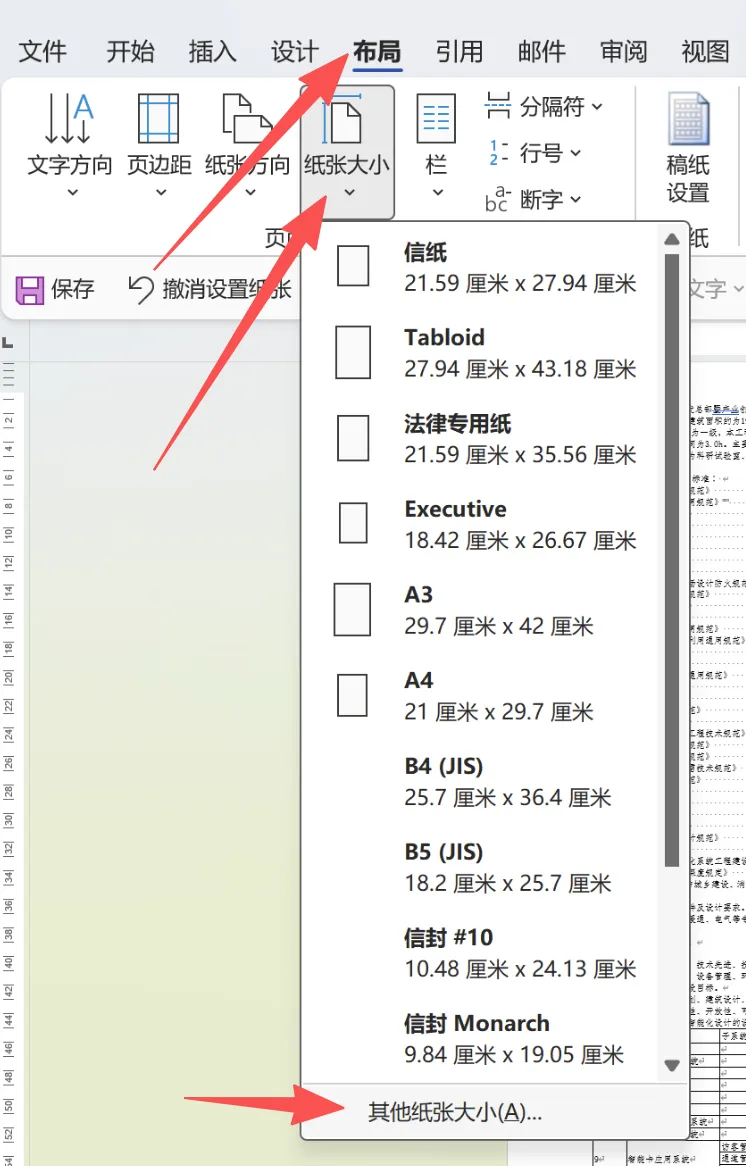

点击Word中的布局--纸张大小--其它纸张大小。

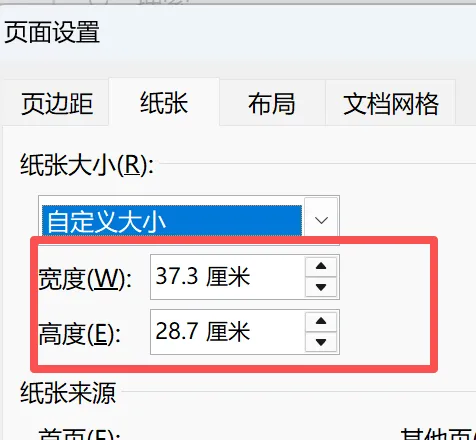

由于宽度、高度值必须介于0.26厘米和55.87厘米之间，因此，我们等比例缩小尺寸为宽度37.3厘米和28.7厘米。

3，将Word导成PDF格式文件

步骤略。

4，CAD中导入PDF文件

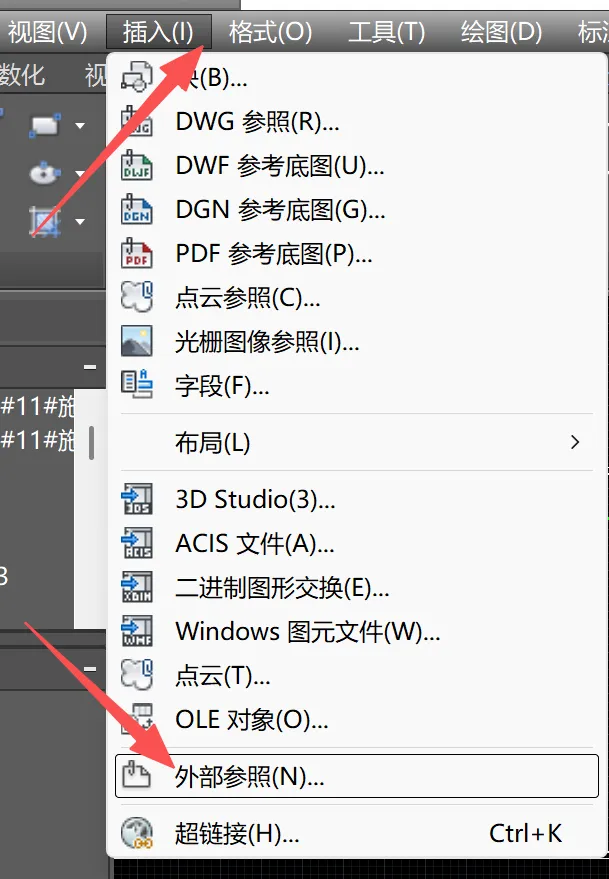

输入快捷键XR，或点击插入--外步参照。

弹出如下页面。

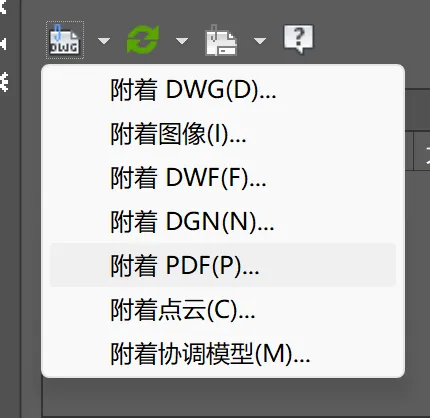

按下第一个按钮，选择附着PDF(P)...

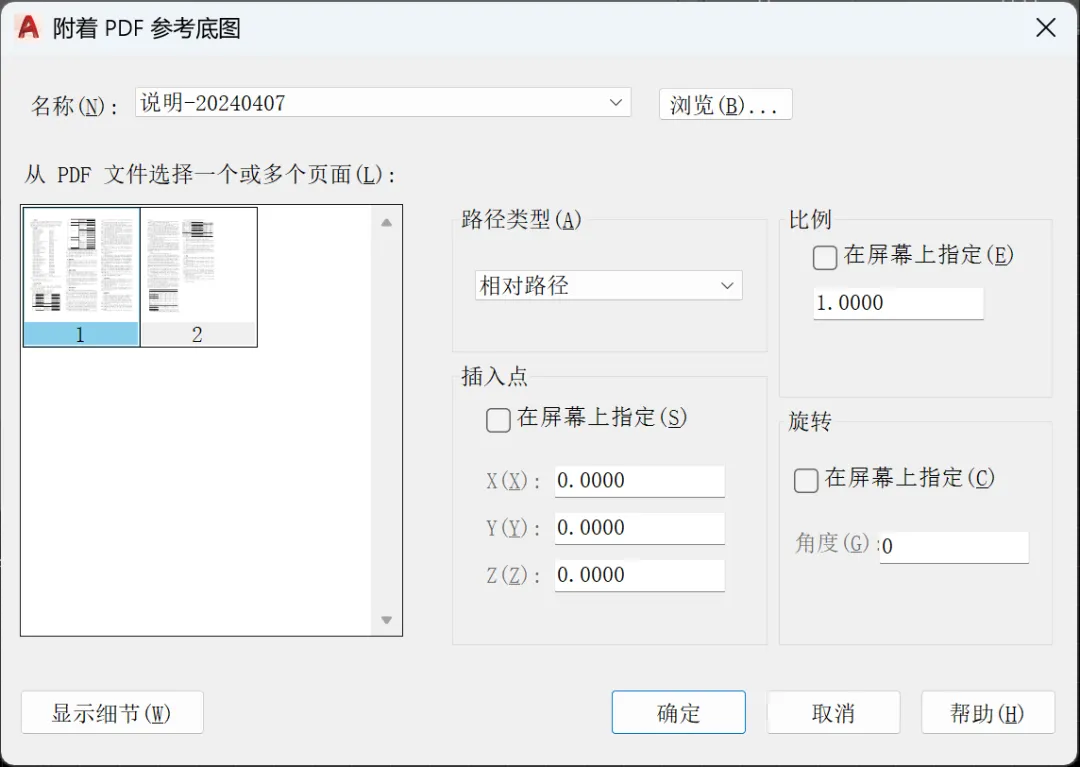

选择PDF文件后，弹出如下页面：

选择左侧的1个页面，勾选在屏幕上指定插入点，点击确定，在模型中插入文件，即可完成1页。

也可以按住CTRL，连续选择多个页面，连续点击多个插入点，完成多个页面的插入。

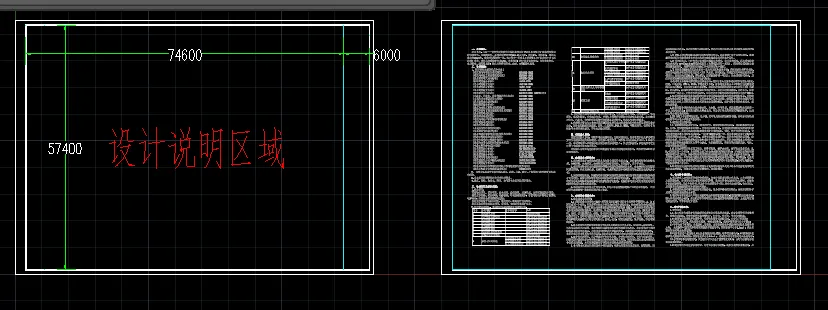

下图为插入1页PDF的效果。

这就是我要分享的内容，如果觉得对你有帮助，请点赞、转发、分享，感谢你的支持，欢迎留言交流，你的支持是我更新的动力。
