夜雨聆风上期我们揭密了“钢铁奥运”——全国高炉炼铁工技能竞赛到底比什么？本期我们对该赛事答题模版与技巧进行掰开揉碎式详细讲解，望各位同仁收藏或转发给有需要的朋友。
全国炼铁工大赛竞赛成绩主要分为五个模块：理论成绩35%、实作考试40%、综合笔试10%、仿真模拟操作10%、VR安全隐患排查5%。下面我们对几个模块进行详细讲解。
五个核心模块：
模块一、理论考试
采取客观题、无纸化电脑答题模式，主要考察高炉炼铁的全流程，是该赛事的核心竞争力，只要平时用心积累，考前认真刷题，组织专项培训学习，就可以取得高分。具体考试内容上期已讲过，不再重复。
模块二、实作考试
本模块提供试卷和答题模板（逐题详解，其中红色字体标注是答题技巧与模板）
全国职业技能竞赛高炉炼铁工实作考试试卷（总分100分）
实作考试答题总原则
数据说话：所有判断必须引用具体参数（如风量、风温、压差、铁水[Si]、料速等），忌笼统。 逻辑闭环：分析→判断→措施→依据，四步完整。 预测精准：预测料批和炉温时，可基于上班数据进行简单推算，体现计算过程。 时间管理：实作考试通常持续8小时，每整点分析一次炉况；严格按照试卷规定时间作答，每小题答完后会上交已答试卷。
一、对上班炉况进行分析（共8分）
1.炉温水平趋势（2分）
答题技巧：用[Si]平均值判断（正常0.3%-0.5%），说明趋势（上升/下降/平稳）。
答题模板：上班铁水[Si]平均值为____%，范围在____%~%之间，炉温总体处于【偏凉/正常/偏热】水平，趋势呈【上升/下降/平稳】。例如：第1炉[Si]，第2炉____，第3炉____，说明炉温向____方向发展。
2.上班调剂分析（2分）
答题技巧：回顾上班采取了哪些操作（如加减风温、喷煤、焦炭负荷等），评价其效果。
答题模板：
（1）风温：由____℃调至____℃；
（2）喷煤：由____kg/t调至____kg/t；
（3）焦炭负荷：____；
（4）碱度：
（5）效果评价上述措施使炉温【得到有效控制/未达预期/出现滞后】，原因是什么。
3.上班炉况顺行情况及综合分析（4分）
答题技巧：关注压差、料尺、顶温波动，是否有管道、悬料、崩料等。
答题模板：
上班炉况整体【顺行/基本顺行/波动/失常】。
（1）压差：____kPa，【正常/偏高】；
（2）料尺：工作【均匀/有停滞/有崩料】，料速____批/h；
（3）顶温：____℃，【稳定/波动】；
（4）异常情况：（如无则写“无悬料、崩料、管道行程”）。
综合分析：上班炉况的主要矛盾是，其根本原因是____，目前遗留问题为____。
二、制定本班操作方针和预测本班料批及炉温（共12分）
1.制定本班的操作方针（6分）
答题技巧：操作方针：必须包含风量、风温、富氧、喷煤、焦炭负荷、碱度、[Si]控制目标等核心参数。
答题模板：
（1）风量：控制在____m³/min（范围±____）；
（2）风温：使用____℃，【稳定/提高/降低】；
（3）富氧率/富氧量：____%；
（4）喷煤量/煤比：____kg/t；
（5）焦炭负荷：____t/t；
（6）炉渣碱度R：控制目标____±____；
（7）铁水[Si]控制目标：%~%；
（8）铁水[S]控制目标：≤____%；
（9）物理热：≥℃。
制定依据：针对上班____问题，采取上述方针可实现。
2.预测本班8小时料批总数（3分）(判断正确得满分，每偏差0.5批扣1分，扣完3分为止)
答题技巧：根据上班料速、本班计划出铁次数、休风时间等计算。公式：本班料批=上班平均料速（批/h）×8小时×修正系数（考虑炉况变化）。
答题模板：
计算过程：上班平均料速为____批/h，本班预计____（如无休风、无大调剂），考虑到____因素，料速可能【增加/减少】至____批/h。
预测本班料批总数=____批/h×8h=____批。
3.预测本班8小时炉温平均值（[Si]的数值）（3分）(判断正负0.02(含)以内得满分，每偏差0.01扣0.5分，扣完3分为止)
答题技巧：基于上班末期的[Si]趋势、本班预计的燃料比变化、喷煤量调整等推算
答题模板：上班最后一炉[Si]为____%，本班预计____（如提风温50℃，[Si]约上升0.1%；增加喷煤10kg/t，[Si]约上升0.2%），综合调整后，预测本班平均[Si]为____%。
预测值：____%
三、每小时对炉况分析、判断、采取相应的手段，写出依据或简易的计算过程（3分/次，共21分）
1.9：00整点炉况分析
2.10：00整点炉况分析
3.11：00整点炉况分析
4.12：00整点炉况分析
5.13：00整点炉况分析
6.14：00整点炉况分析
7.15：00整点炉况分析
答题技巧：
（1）每个整点（9:00、10:00……15:00）按时填写，每小时限时答题，到点收卷或封卷，缺一次扣3分。
（2）格式固定：数据现状→判断→措施→依据（或简单计算）。
（3）重点监控：风量、风压、压差、料速、顶温、[Si]（若刚出铁）、炉渣流动性。
（4）常见操作：微调风温、风量、喷煤、碱度，一般不做剧烈变动。
答题模板（每小时独立填写）
（1）当前数据：风量____m³/min，风压____kPa，压差____kPa，料速____批/h，顶温____℃，[Si]%（如有铁样），碱度R。
（2）炉况判断：炉温【偏凉/正常/偏热】，透气性【良好/变差】，顺行【正常/有滑尺/轻微管道】。
（3）采取措施：风温【调整】____℃；喷煤【调整】____kg/t；碱度【调整】____；其他：____。
（4）依据及计算：
例如：当前[Si]为0.25%，低于目标0.35%，需提温。根据经验，提风温30℃可提升[Si]约0.1%，故将风温从1180℃降至1150℃。同时注意压差变化，防止过度下行。
四、出铁前对[Si]、[S]的预判断及铁中实物样的判断（共39分）
评分标准：
[Si]正负0.02（含）以内满分，每超0.01扣1分，扣完为止。
[S]正负0.002（含）以内满分，每超0.001扣0.5分，扣完为止。
答题技巧：本题是实作考试拉开差距的关键环节，根据炉温趋势、上次铁[Si]值、风温喷煤变化、理论计算等直接给出具体数值，炉温上行时[Si]要往高估一点，炉温下行[Si]要往低估一点；
五、班中（操作4小时后）检测操作方针及炉况走向是否一致，若偏离进行修正(6分)
1.操作方针执行完成情况(3分)
答题技巧：大约在12:00-13:00之间，对照开盘前制定的方针，检查实际参数是否达标。
答题模板：
（1）风量：目标____，实际____，【达标/偏高/偏低】；
（2）风温：目标____，实际____；
（3）喷煤：目标____，实际____；
（4）炉温[Si]：目标____，实际平均____；
（5）料速：目标____批/h，实际____批/h。
结论：操作方针执行【良好/部分偏离/严重偏离】。
2.修正操作方针(3分)
答题技巧：若偏离，分析原因（如原燃料变化、设备波动、误操作等），并给出修正后的新方针。
答题模板：
偏离原因分析：____（如：焦炭质量变差导致透气性下降；风温未达到设定值等），修正措施如下
（1）将风量调整为____；
（2）将喷煤量调整为____；
（3）将碱度调整为____；
（4）其他：
预计修正后炉况将____。
六、本班操作总结（8分）
1.对当班工长操作进行总结（4分）
答题技巧：总结要客观，既说成绩也说不足。
答题模板：
本班实际完成情况：
（1）平均[Si]：____%（目标%），【达标/偏高/偏低】；
（2）平均[S]：____%；
（3）料批总数：____批（预测____批）；
（4）炉况顺行：出现____次异常（如滑尺、管道等），处理【及时/稍慢】。
主要成功经验：____
存在不足：____。
教训：____。
2.与本人的模拟操作进行对比分析（4分）
答题技巧：必须包含与本人模拟操作的对比。
答题模板：
本人在赛前模拟操作中，制定的方针为____。
实际执行时，因____因素，对____进行了调整（如：模拟时计划提风温50℃，实际只提了30℃）。
差异产生的原因：____（如：现场压差偏高，不敢大幅度提风温）。
自我评价：模拟操作【过于理想化/基本符合实际/偏保守】，今后应加强____方面的预判。
七、预测下班炉况趋势，对下班操作提出建议（6分）
1.对下班后第一次铁的[Si]、[S]进行预测（3分）
参考标准：
[Si]正负0.02（含）以内满分，每超0.01扣0.5分，扣完2分为止。
[S]正负0.002（含）以内满分，每超0.001扣0.5分，扣完1分为止。
答题技巧：预测下班第一次铁的[Si]、[S]要给出具体数值，并附上依据。
2.对于下班操作的建议（3分）
答题技巧：建议要具体、可操作，至少2-3条。
答题模板：
针对当前炉况趋势，建议下班：
（1）炉温方面：____（如：继续维持风温____℃，待[Si]稳定后再逐步降喷煤）；
（2）造渣方面：（如：碱度控制在±____，保证脱硫能力）；
（3）炉前方面：____（如：第一炉铁要适当增加打泥量，防止跑大流）；
（4）异常预警：注意____（如：压差有升高趋势，提前减风防悬料）。
备注：
出于公平参赛考虑，经裁判员会议研究决定，实操考试中第四部分对出铁过程中铁水试样[Si]、[S]判定的环节，采取高清摄像头现场拍摄，参赛选手在考场内根据监控画面进行判定的方式进行。待铁样凝固后，再组织参赛选手到现场对凝固后的铁样进行进一步直接观察确认。
总结：
现场实作竞赛一般长达8小时（从8:00到16:00），要求选手按以上七个步骤完成全过程，不仅考技术水平，也考体力和心理素质。
模块三、综合笔试
1.考题形式
1）原因分析；2）处理评价；3）经验教训
1）失常炉况征兆、判断和处理
2）高炉常见的事故处理
以下为第九届“首钢杯”炼铁工竞赛案列分析模版
事故断煤操作案例分析

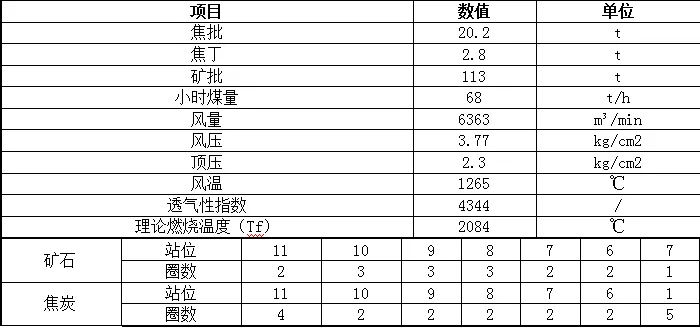

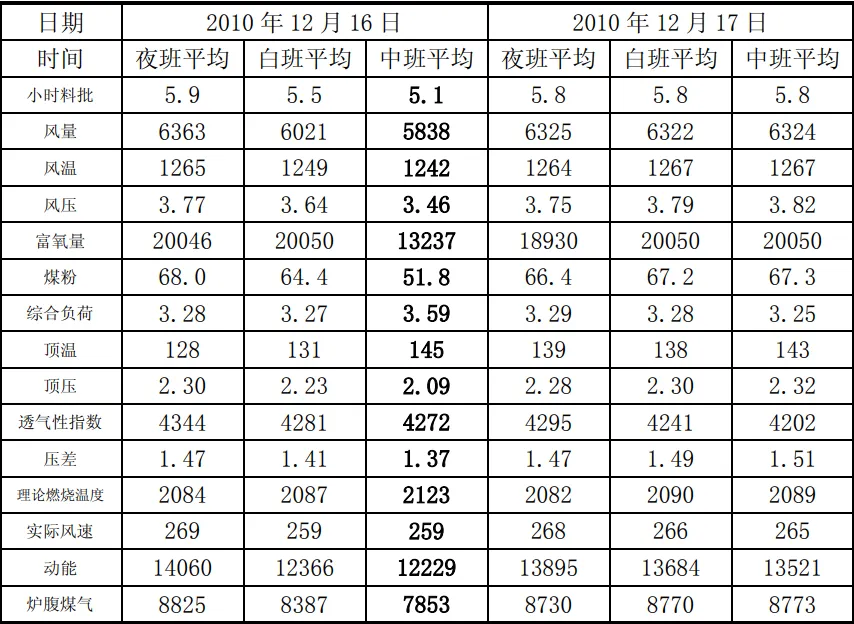

2010年12月16日16:30，首钢股份公司炼铁作业部三制粉作业区发生压缩风管道截门跑风故障，事故持续发展，采取多项措施无效后，20:00左右被迫决定高炉停煤配合处理。高炉及调度室立即组织联系人员插拔喷煤枪，20:42高炉停富氧，20:55高炉停煤，随后制粉及修理人员开始更换压缩风截门，21:00压缩风停，21：13完成截门修，压缩风恢复，炉内开始加风恢复。
考虑到停煤后的热量损失及热滞后性，三高炉采取提前附加焦炭的措施，19:50，第112批附加半批（10.2t）焦炭，且后续每隔5批（即117、122、127批）附加半批焦炭，共附加4个半批（合计40.8t）焦炭。

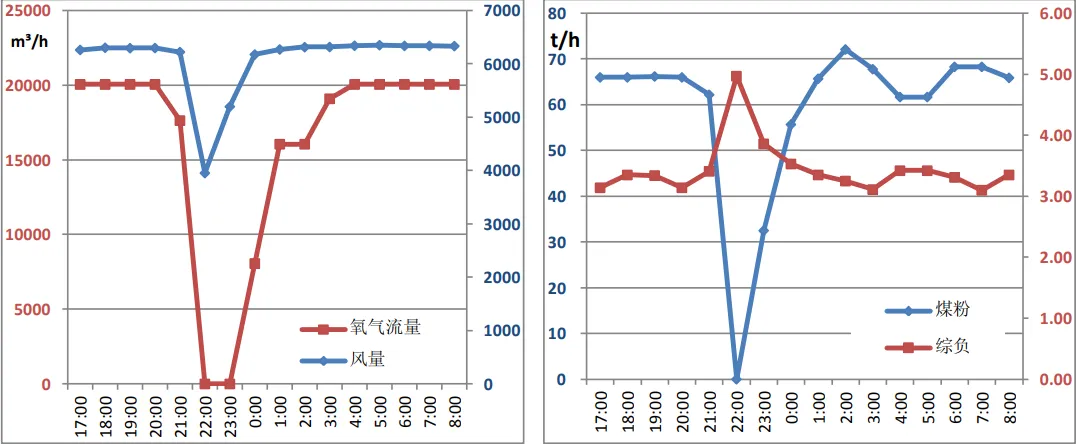

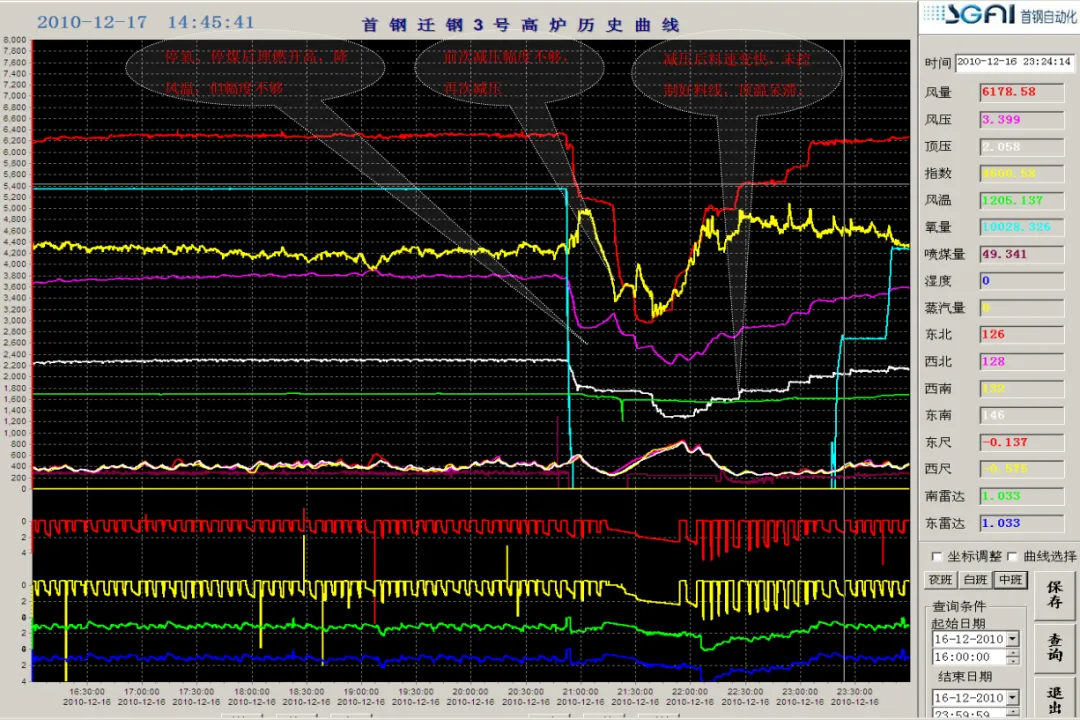

20:42高炉停富氧，20:55停煤，同时减风,风量由6300m 3/min↘5100 m 3/min,减风前铁水温度1500℃，[Si]:0.5%，停氧、停煤后理论燃烧温度迅速升高，最高达2450℃，而停风前正常理论燃烧温度为2100℃左右，21:00为降低迅速升高的理论燃烧温度，风温由1265℃↘1230℃。此外，停煤减风压后，料速加快，顶温呆滞，大幅减风后，炉温[Si]也迅速上行，减风后最高炉温[Si]：0.72%。在以上诸多因素综合作用下，21:15压力陡升，料尺呆滞难行，炉内随即减压降温适应，风压由3.12kg/cm 2↘2.74kg/cm 2,风量由5100 m 3/min↘3600 m 3/min（减风近30%），风温由1230℃↘1160℃（降低70℃），同时降低顶压水平，至21:30料尺仍然活动迟缓，压量关系未有根本好转，遂继续减压，风压最低减至停氧、停煤后理燃升高，降风温，但幅度不够前次减压幅度不够，再次减压减压后料速变快，未控制好料线，顶温呆滞。2.51kg/cm2，风量最低3000 m 3/min（减风40%），至21:50料尺工作方趋于正常，压量关系好转，开始加风。风量达到4500 m 3/min时发生塌料，料线下超，炉内边赶料线边加风，至23:00炉内基本达到全风水平。
（1）热制度调剂方向正确，但对附加焦作用周期，风温调剂量把握不够准确，导致炉温和理论燃烧温度大幅波动；
（2）停煤后减风操作需结合料尺、炉温基础情况，避免深尺；
（3）加风恢复需平衡好料尺与顶温关系，防止料尺工作不好强行加风导致难行或气流、管道。
（1）有计划停煤要提前附加焦炭，至少要等第一批附加焦过半个周期后再停煤，以保证停煤作用后的炉温水平。
（2）停氧、停煤之间要有时间间隔，避免二者同时作用，理论燃烧温度急剧升高。
（3）理论燃烧温度一旦升高较多，要果断降低风温使用水平，保持和停氧、停煤前的理论燃烧温度水平一致为宜。
（4）停氧、停煤后要迅速减风，控制料速小于正常料速，当炉温处于规定的下限或炉温趋势是下行时，减风幅度要大些，避免炉冷事故。
（5）减风后注意料尺工作，适当控制料线深度，避免由于减压后料速过快，连续加料，影响顺行。
（6）一旦出现料尺工作不好或难行，要及时果断减压，减压幅度要以料尺工作顺畅，指数上升为标准。
2.参考书籍
失常炉况及事故处理参考书：《高炉失常与事故处理》，冶金工业出版社，张寿荣、于仲洁等编著，2012年版。
3.答题技巧
（1）逻辑清晰，条理分明，分点作答：竞赛阅卷时间紧，每道题都要让裁判一眼看到关键词。
（2）理论+实际结合，要有准确的数据分析，调整操作参数依据等。
模块四、仿真模拟操作
1.考题形式
计算机仿真系统模拟高炉操作界面，设置上料、布料、热风炉、崩料处理、短期休风与复风等多种场景，要求在规定时间内完成一系列操作。
2.答题要点
（1）仿真操作时长一般60分钟；
（2）操作步骤必须按规程顺序执行，不可跳步。
（3）注意事故处理类题目的优先级：保安全>保设备>保炉况。
（4）常见仿真题型：崩料处理、管道行程处理、悬料处理、休风送风程序、热风炉换炉操作。
（5）评分标准：不仅看最终结果，还看操作步骤是否完整规范。
（6）答题思路（以“崩料处理”为例）：
①判断崩料程度（轻微/严重）
②立即减风降压（减至正常风量的____%）
③控制炉顶温度，防止烧坏设备
④观察压差变化，判断料柱透气性恢复情况
⑤待料柱稳定后，逐步恢复风量
⑥崩料后适当补充净焦，防止炉凉
评分扣分点主要是顺序颠倒或遗漏关键步骤将被扣分。
模块五：VR安全隐患排查
1.考题形式
佩戴VR设备，“瞬移”到炼铁生产现场，在规定时间内找出设备隐患和违章操作点。
2.答题模板
（1）发现隐患位置：____
（2）隐患类型：【设备缺陷/操作违章/环境风险/管理缺失】
（3）隐患描述：（如：热风炉本体____处有裂缝；区域煤气报警器未开启；操作工____违章操作）
（4）潜在后果：可能导致____
（5）整改建议：____
3.常见排查考点：
（1）热风炉本体温度异常点
（2）铁沟、渣沟盖板缺失
（3）煤气区域报警器失效
（4）起重吊运违章操作
（5）有限空间作业审批缺失
（6）消防器材过期/缺失
结语
以上便是全国高炉炼铁工技能竞赛实操部分的完整答题模板与夺分要点。从实作考试中的处理评价、经验教训，到仿真模拟操作的规范步骤，再到VR隐患排查的现场实战，每一环节都深刻体现着“规范、精准、安全”的炼铁职业素养。赛场如同炉台，每一个操作都关乎全局，每一个细节都决定着成败。掌握各模块的评分逻辑与答题套路，是冲击奖项的关键。
希望各位同仁不仅要把这些模板和技巧吃透、记牢，更要在日常训练中反复模拟、勤加练习，将答题思路内化为下意识的记忆，将安全规范外化为严谨的操作习惯。炼铁是一门实践的科学，竞赛是检验功力的试金石，更是交流提升的宝贵平台。愿大家在“钢铁奥运”的赛场上沉着冷静、从容应对，发挥出自己最好的水平，斩获理想的成绩，为企业和个人争光添彩！加油，钢铁战士！
