【PTN实验仿真教学软件】——NetNumen网管系统技术配置(创建网元、数据同步、纤缆连线、设备管理)

各位通信专业的同学、工程师们，大家好！

在上一期教程中，我们成功为1、2、3号机柜的ZXCTN 6300设备配置了Loopback地址作为其逻辑标识，让设备在后台“活”了起来。

但要让网络真正实现可视、可管、可控，我们还需要一个“大脑”——网管系统。今天，我们就来学习如何通过NetNumen（TM）统一网络管理系统，将我们配置好的设备纳入管理，并完成网元创建、数据同步、线缆连线及业务接口配置。

准备好了吗？让我们进入今天的实操环节！

一、实训目的

掌握网管系统操作：学习通过NetNumen客户端创建网元、进行数据同步的标准流程。
理解网管连线逻辑：理解在网管系统中进行光纤连线与物理连线的对应关系。
熟悉业务接口配置：掌握VLAN接口、UNI接口、IP接口等关键业务参数的配置方法。

二、实训内容

本次实训，我们将基于已配置好基础数据的PTN网络，在NetNumen网管系统中完成以下核心任务：

创建网元：将1、2、3号机柜设备纳入网管管理。
数据同步：将设备配置上载至网管数据库。
线缆连线：在网管系统中完成光纤链路的逻辑连接。
设备管理：配置VLAN接口、UNI接口、IP接口等业务参数。

三、实操步骤详解

注意：以下操作基于ZXCTN实验仿真教学软件中的NetNumen网管系统。

第一步：登录客户端并创建网元

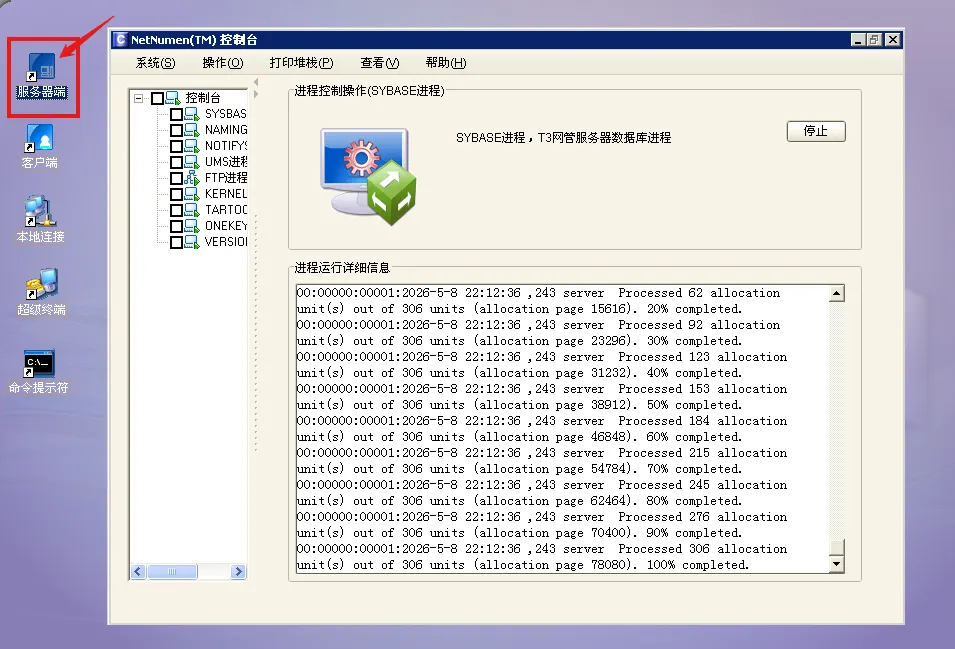

1、双击开启【服务器端】

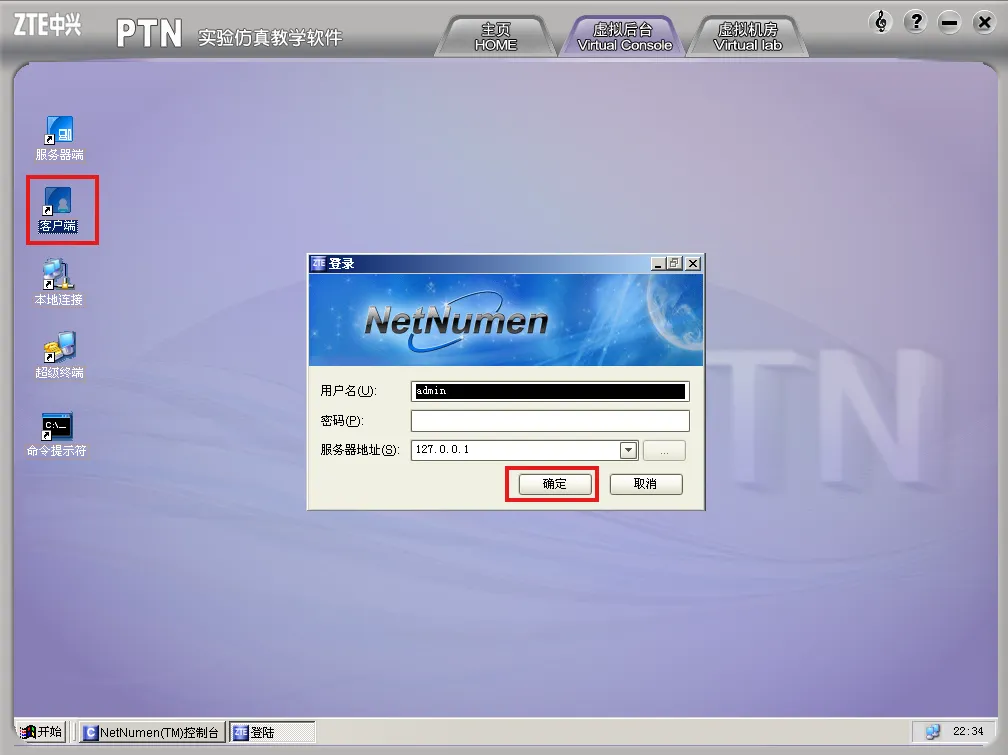

2、在虚拟桌面中，双击打开【客户端】图标，点击【确定】登录网管系统。

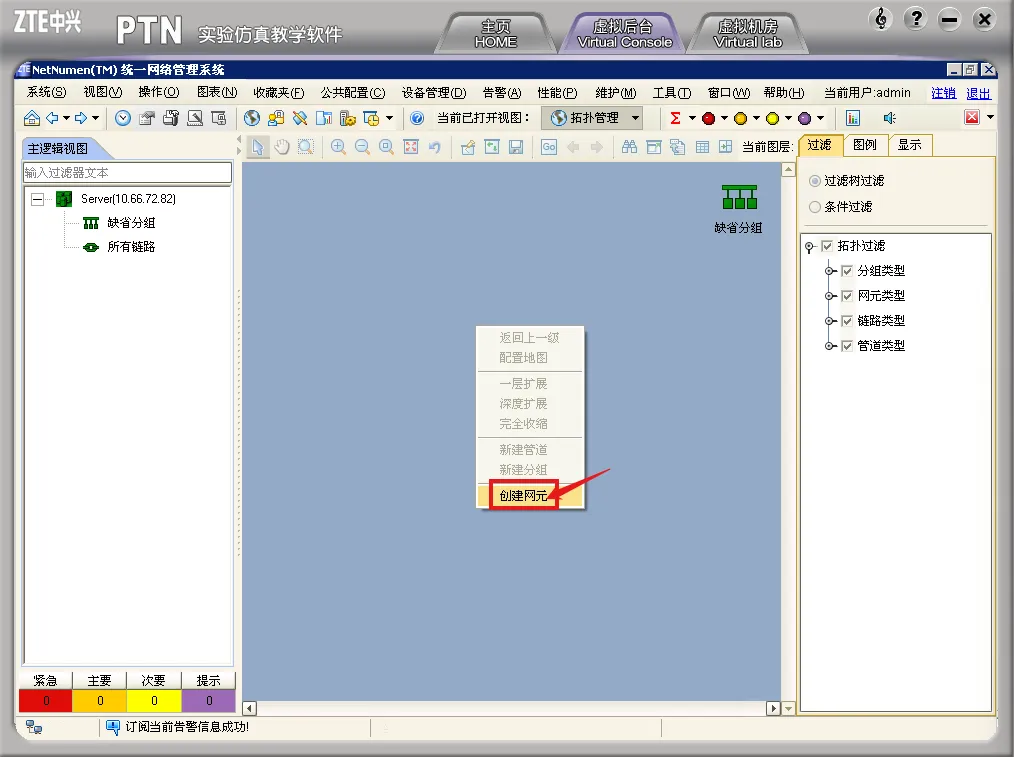

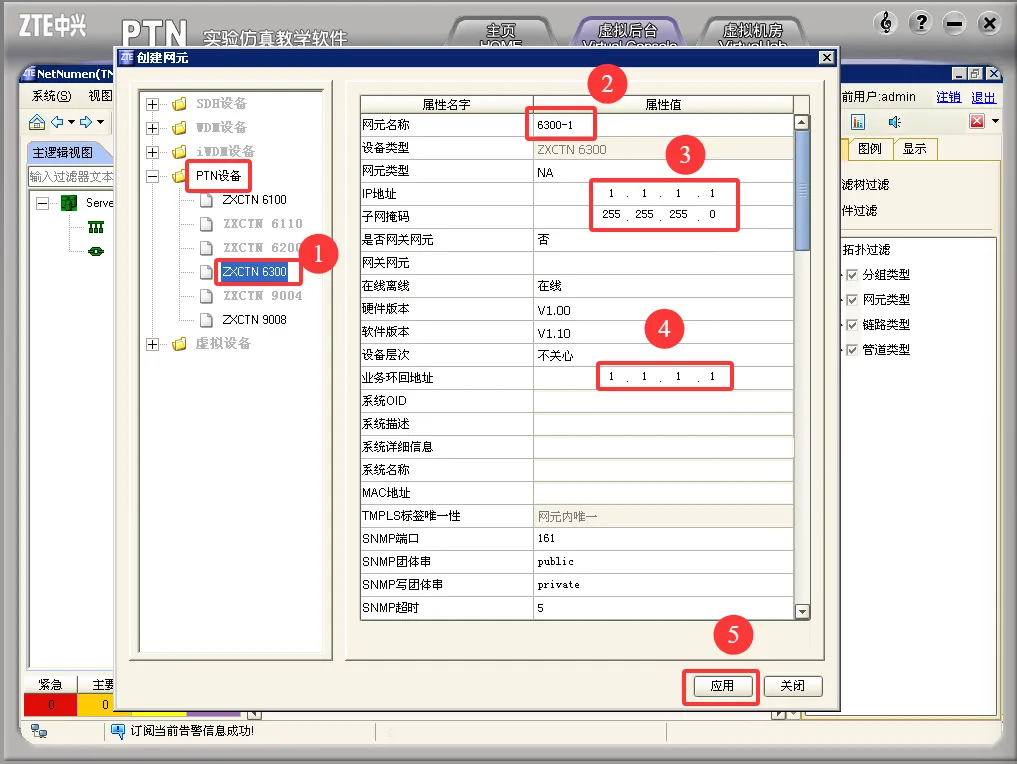

3、在网管主界面，鼠标右击空白区域，选择【创建网元】。

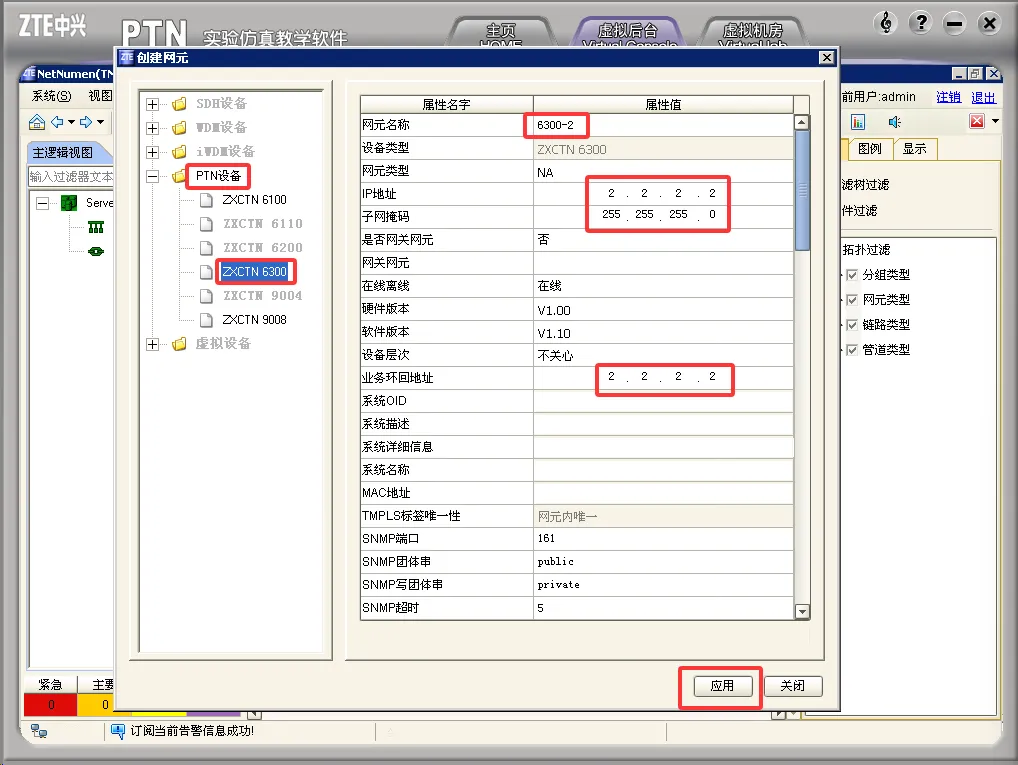

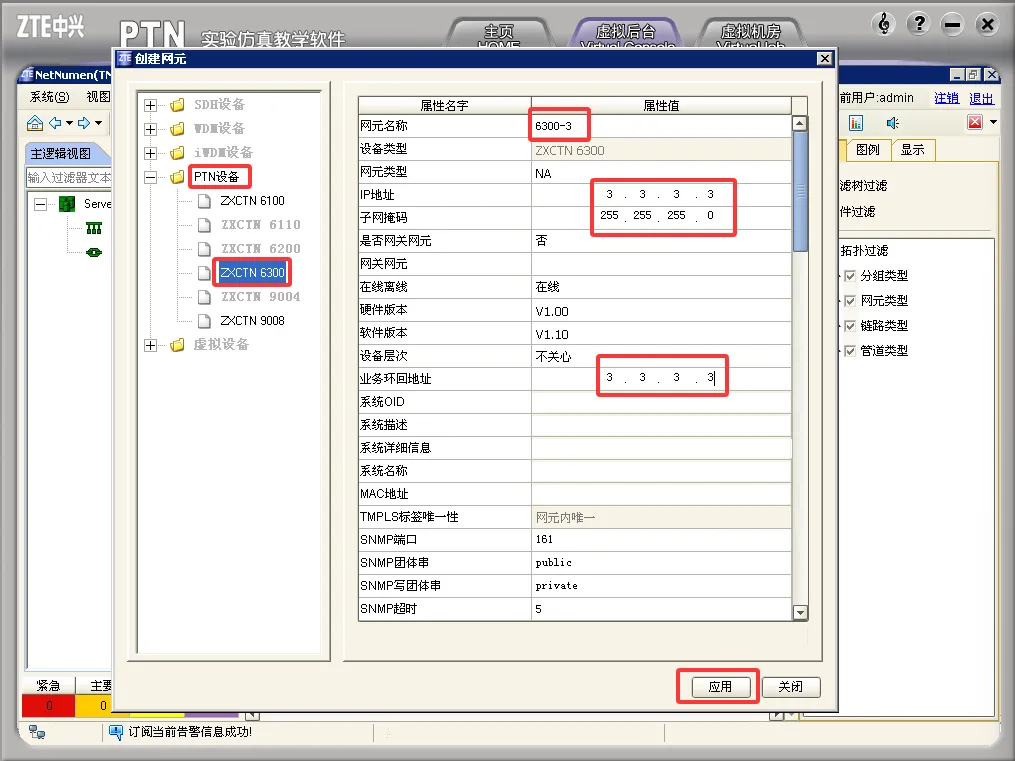

4、依次创建三个ZXCTN 6300网元，参数如下：

网元名称	设备类型	IP地址	子网掩码	业务环回地址
6300-1	ZXCTN 6300	1.1.1.1	255.255.255.0	1.1.1.1
6300-2	ZXCTN 6300	2.2.2.2	255.255.255.0	2.2.2.2
6300-3	ZXCTN 6300	3.3.3.3	255.255.255.0	3.3.3.3

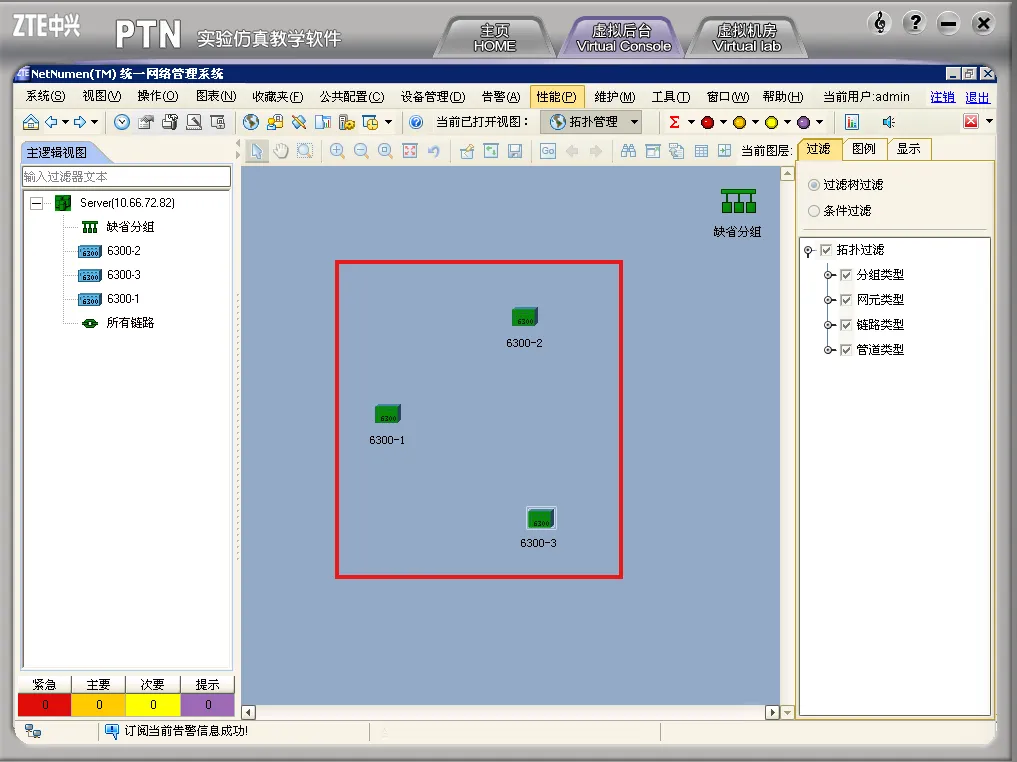

💡 知识卡片：网元图标颜色代表其状态：
蓝色：表示网管与设备之间存在连接问题。
红色：表示设备基础数据未配置或配置不一致。
绿色：表示一切正常，设备已成功纳入网管管理。

第二步：数据同步

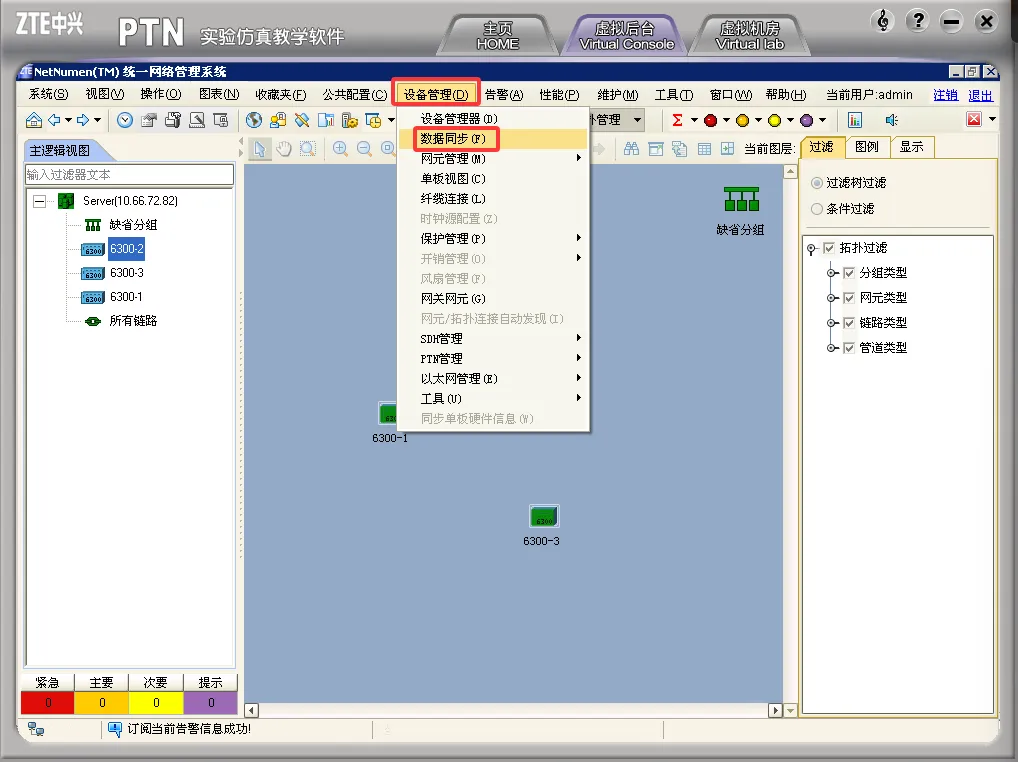

1、选中三个网元，在菜单栏选择【设备管理】 -> 【数据同步】。

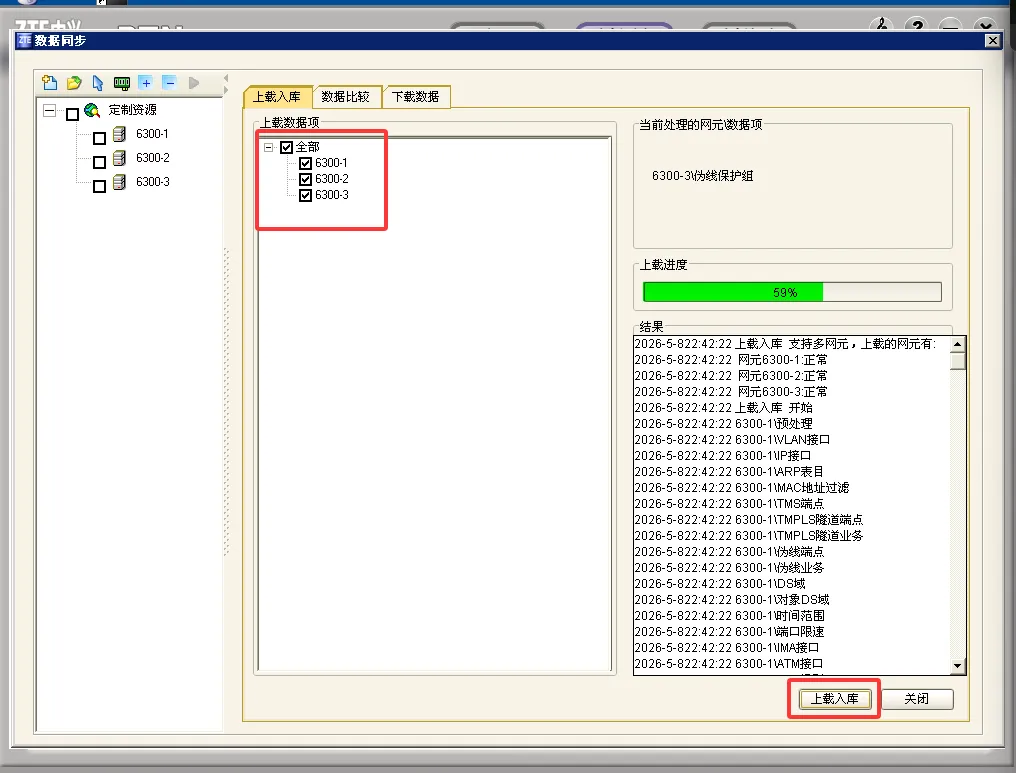

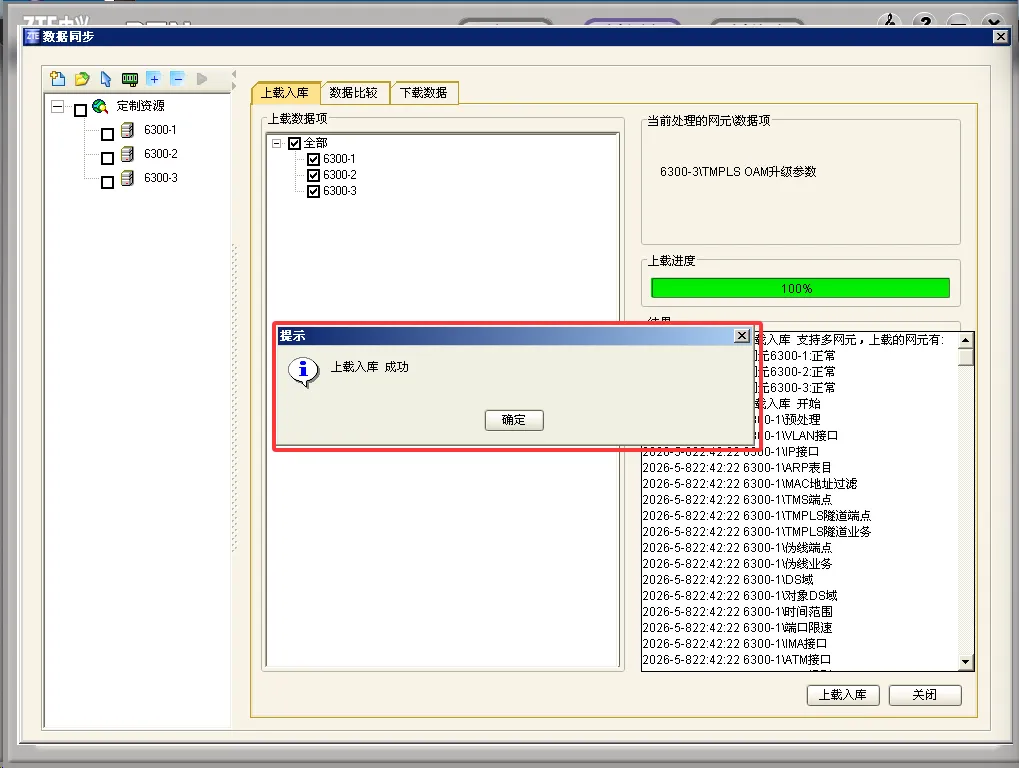

2、全部选中三个网元，点击【上载入库】。

3、上载入库的含义：将物理设备（网元）当前的配置数据上传到网管系统的数据库中，确保网管数据库与设备侧的配置保持一致。

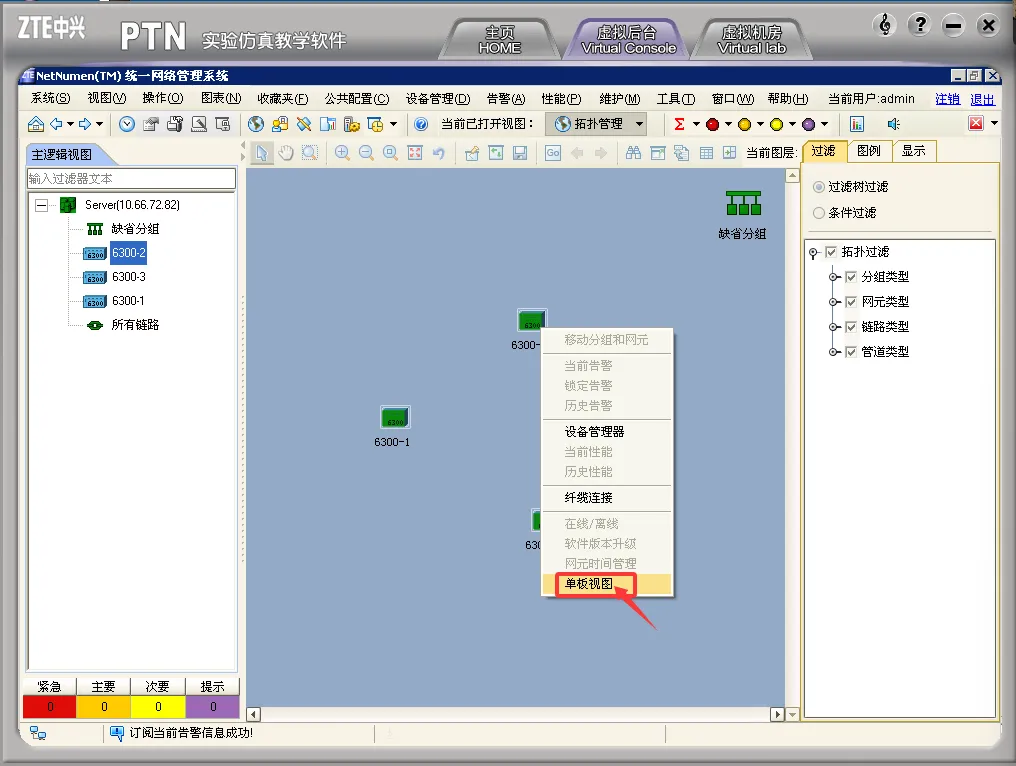

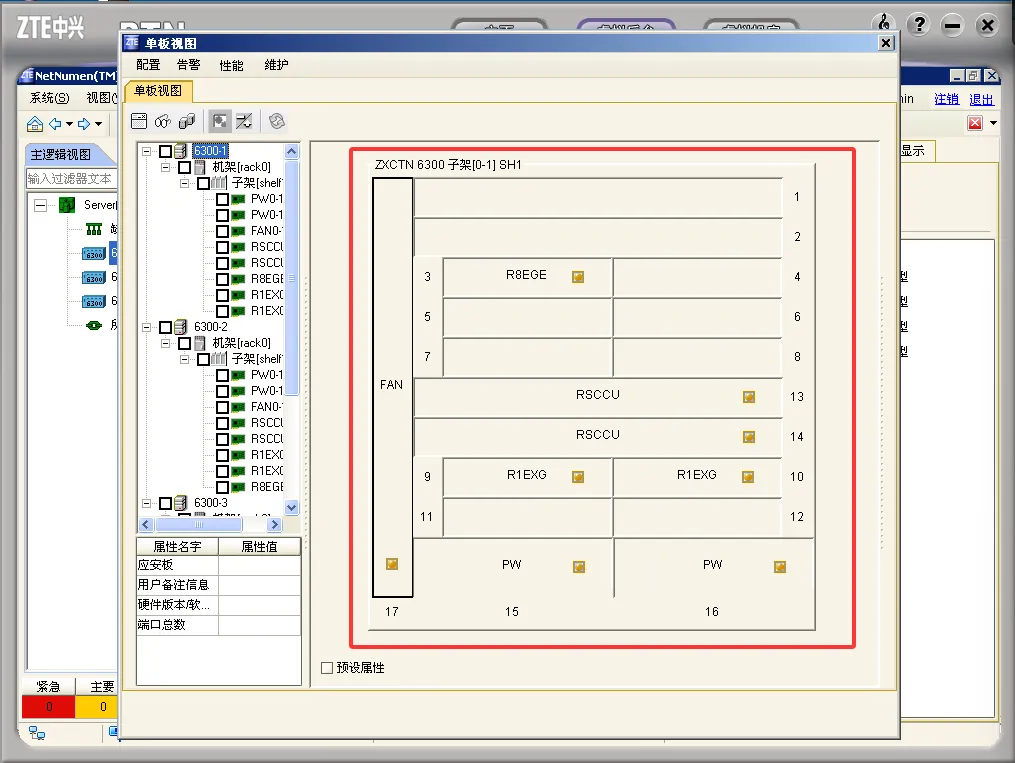

4、操作成功后，进入网元的【单板视图】。

5、检查单板信息是否已自动匹配显示。若显示正常，则表示上载入库成功。

第三步：纤缆连接

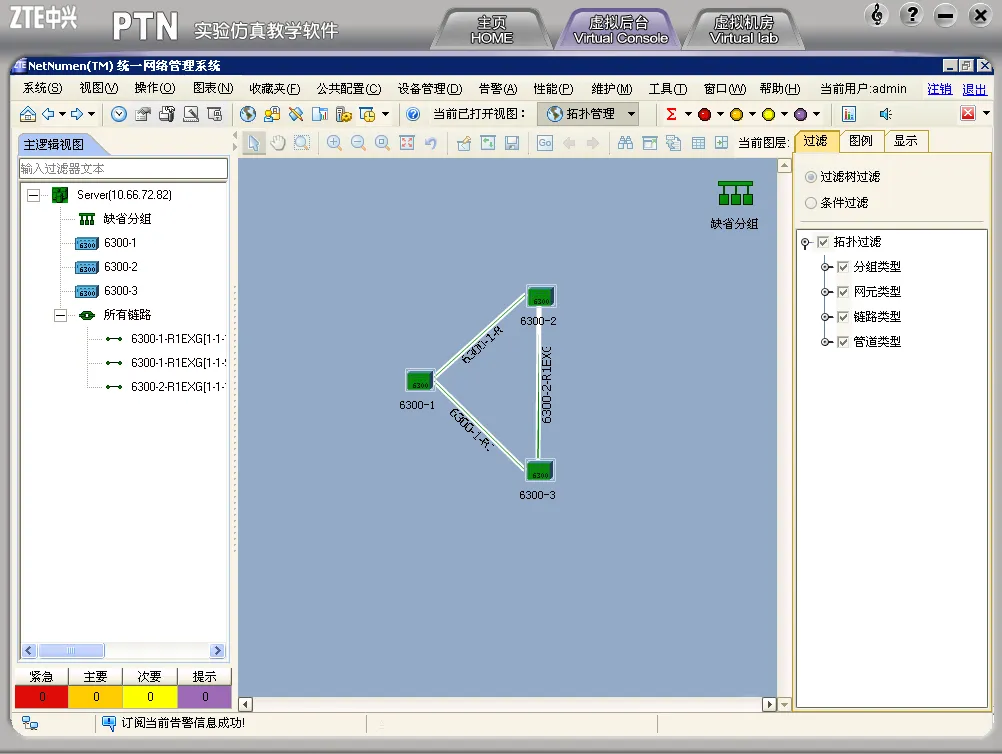

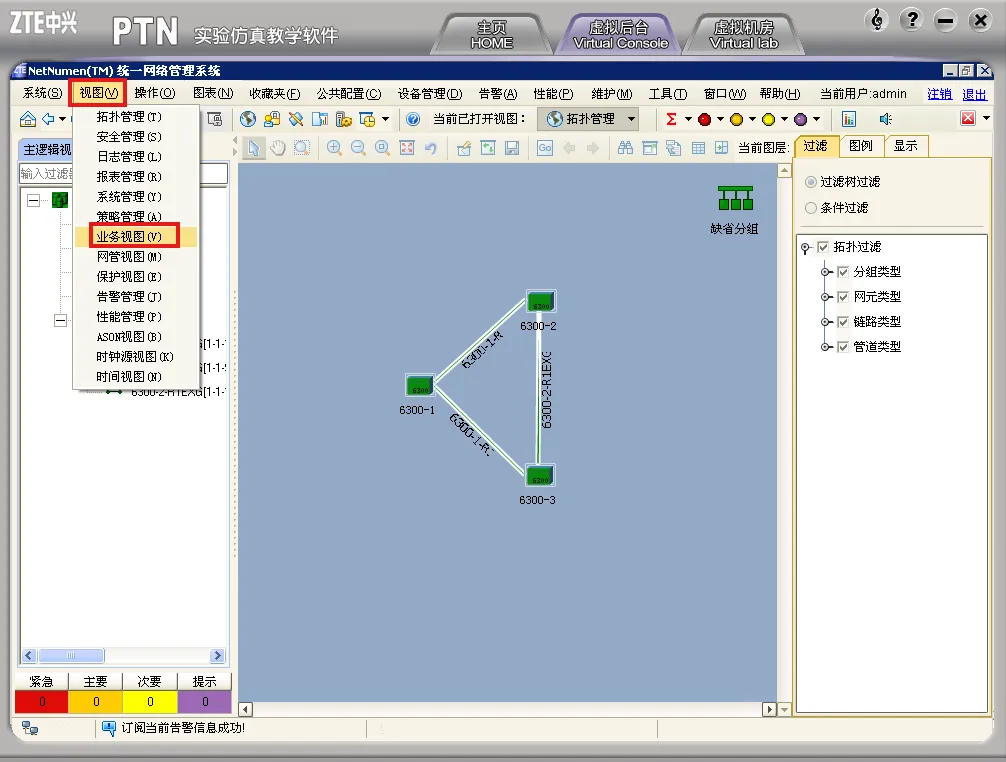

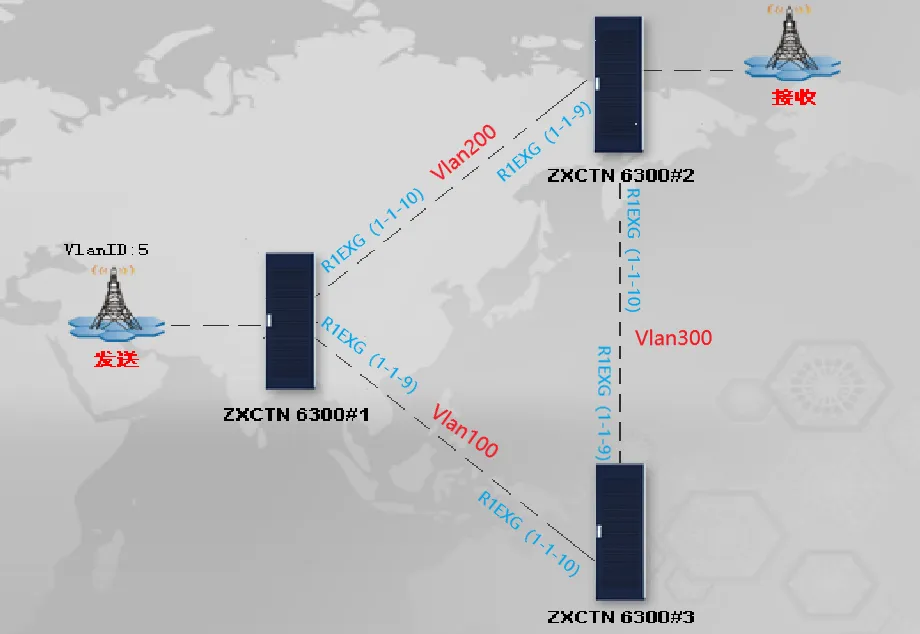

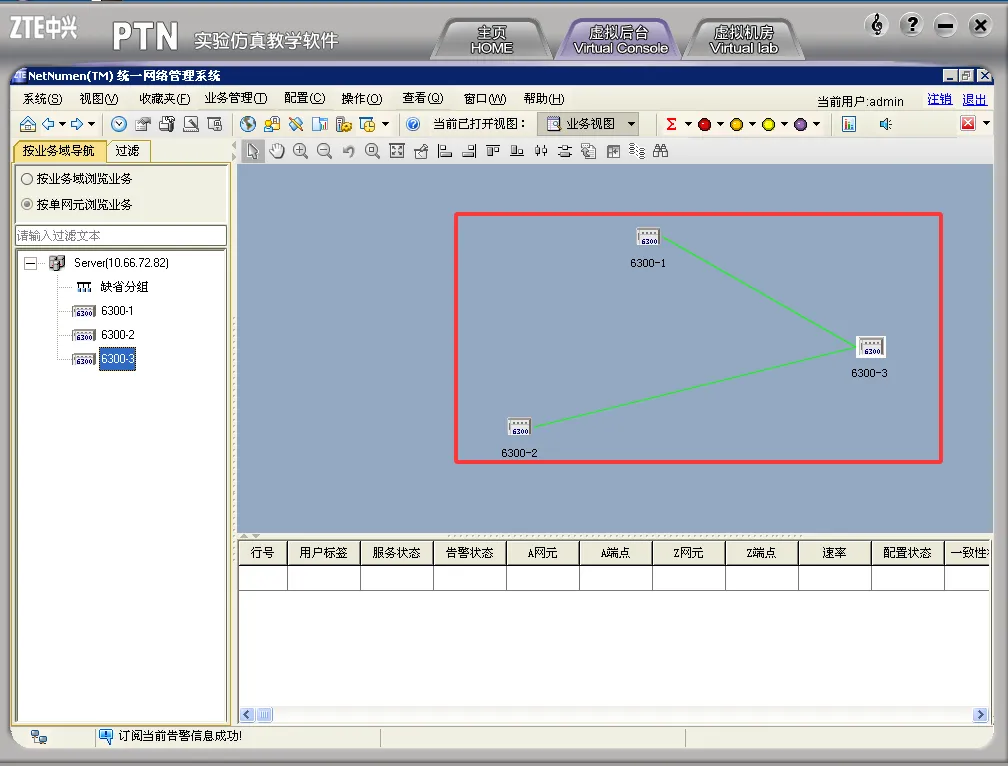

根据网络拓扑图，在网管系统中完成设备间的光纤连线。

槽位规划提示：根据ZXCTN 6300设备的槽位规划，9#~12#槽位属于高速业务单板区，接入容量为10GE，专门用于安装R1EXG这类万兆光口板，用于设备间高速互联。

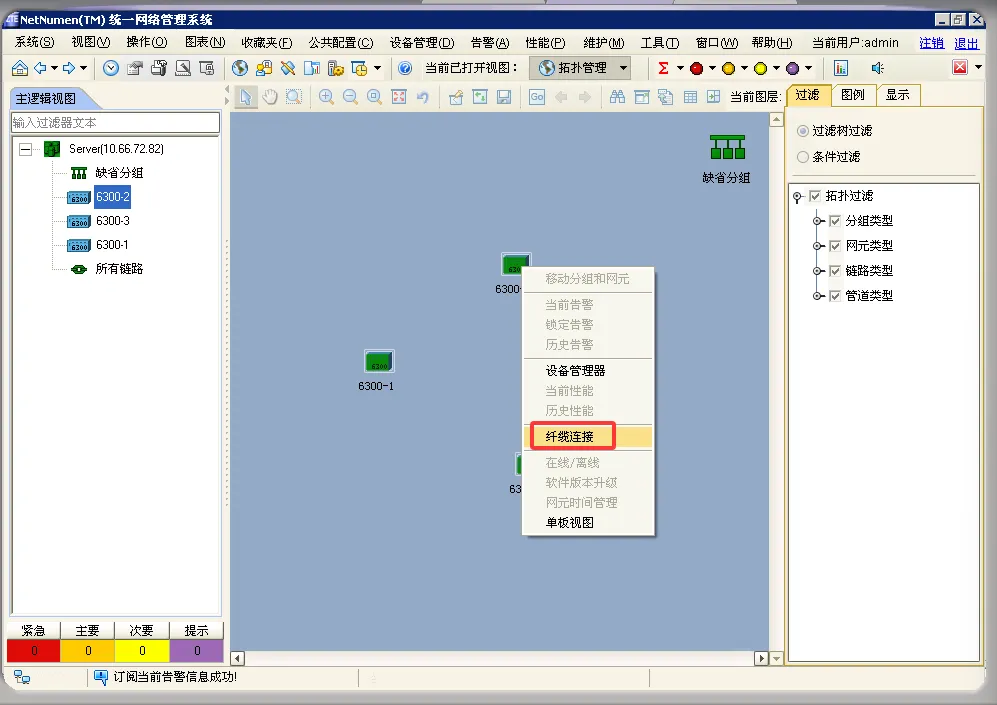

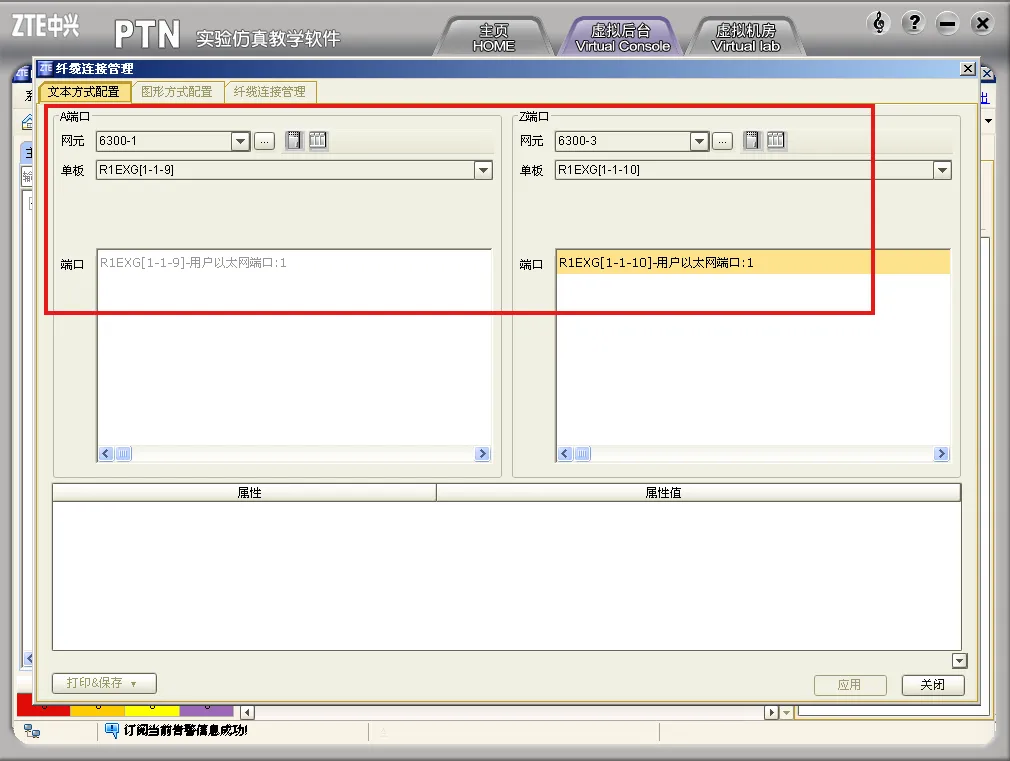

1、选中三个网元，鼠标右击选择【纤缆连接】

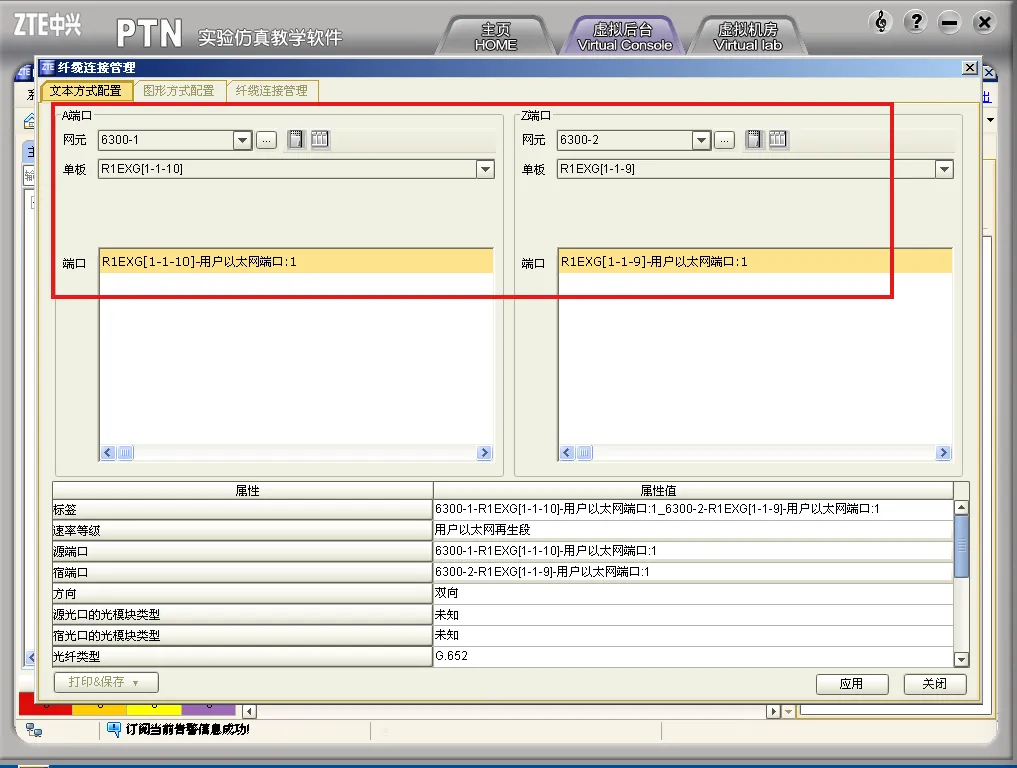

（1）网元6300-1 纤缆连接：

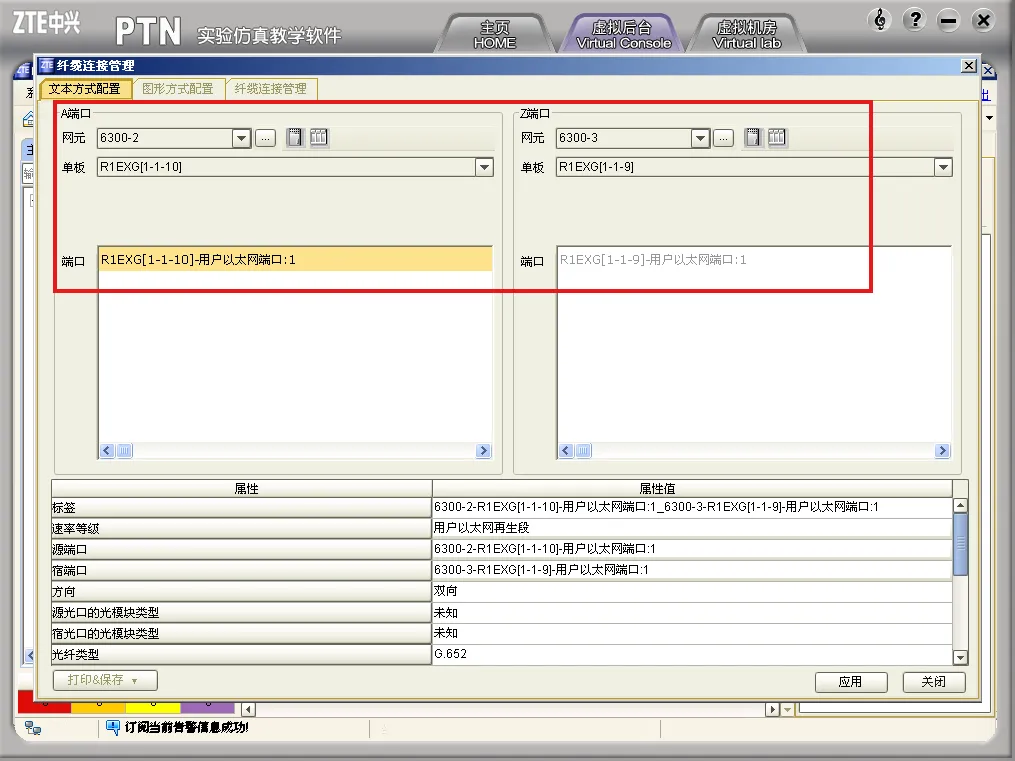

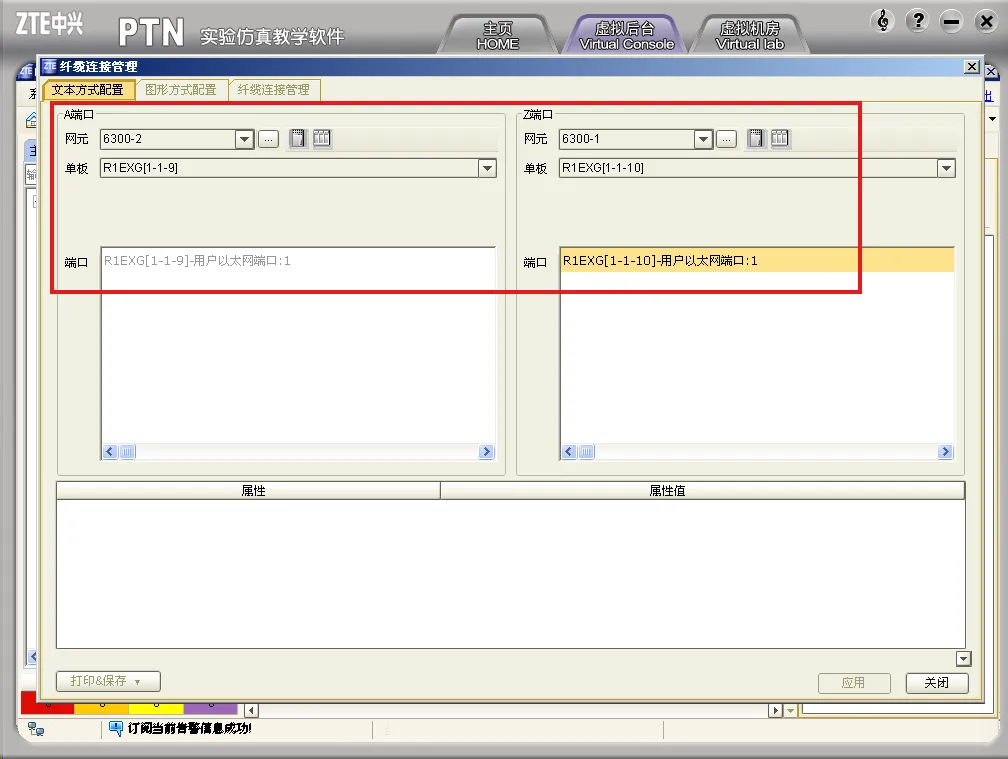

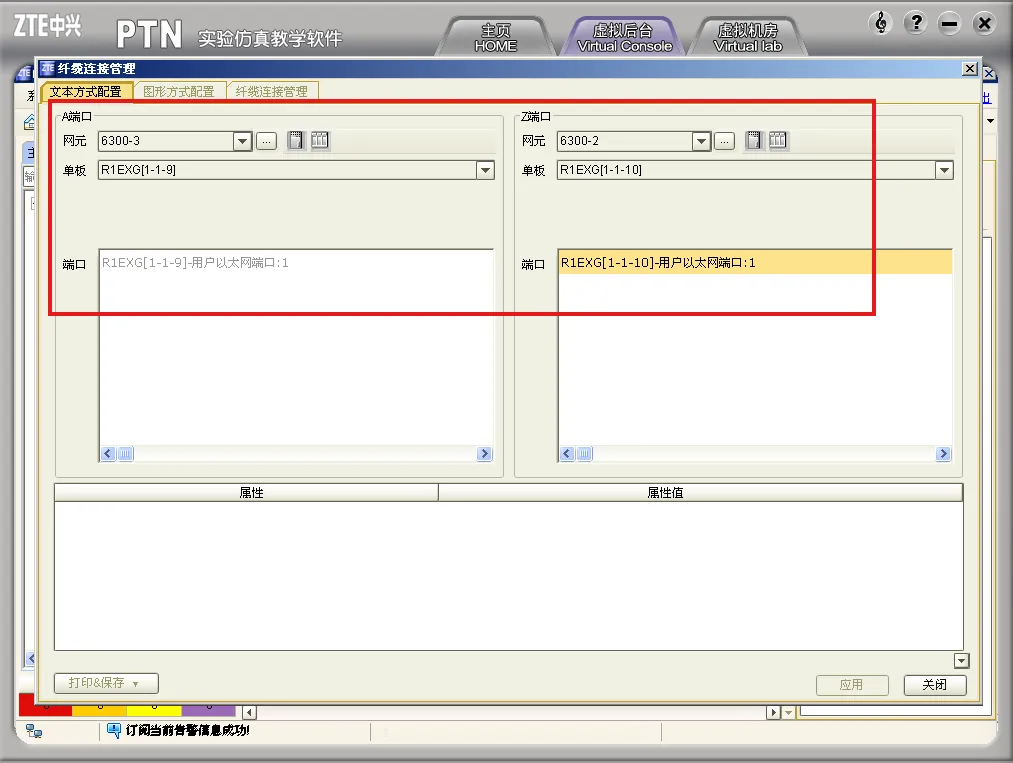

（2）网元6300-2 纤缆连接：

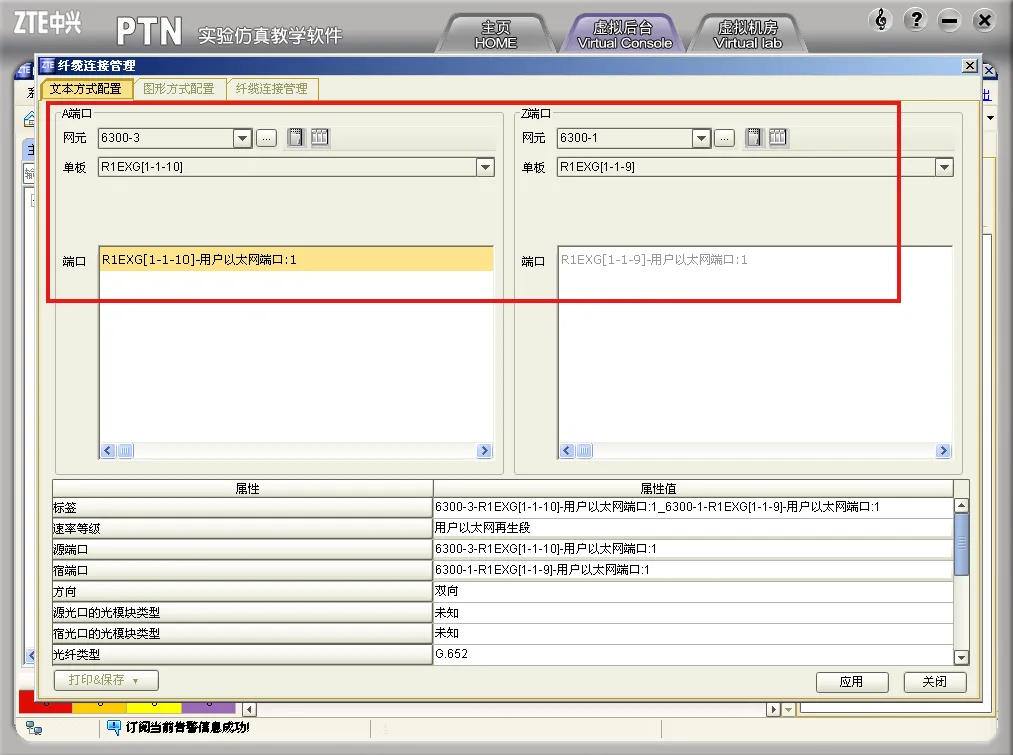

（3）网元6300-3 纤缆连接：

💡 知识卡片： 端口标识 (1-1-9) 的含义：机架1-子架1-第9槽位。

第四步：设备管理器——业务接口配置

完成物理连线后，我们需要在网管系统中配置业务接口，让网络能够承载业务。

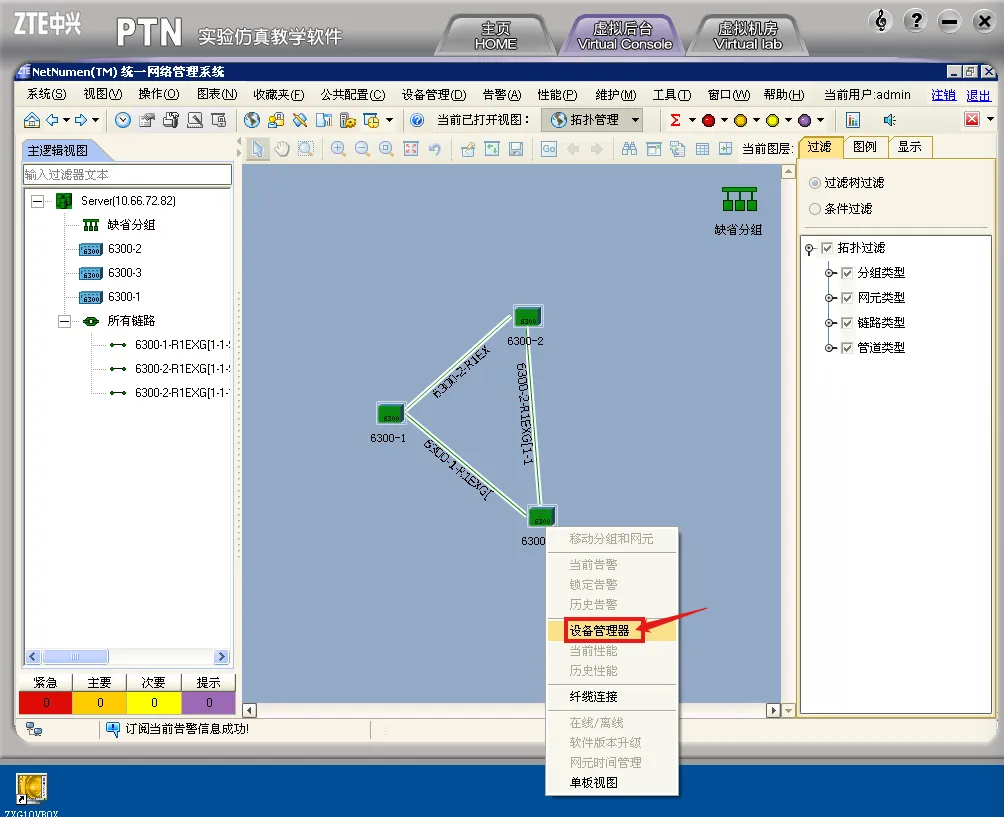

选中三个网元，点击【设备管理器】

1. VLAN接口配置

进入【PTN管理】 -> 【接口配置】 -> 【VLAN接口】，为每个网元创建VLAN接口。

网元	接口ID (Vlan)	对应端口	接入模式
6300-1	Vlan: 100	R1EXG (1-1-9)	干线
	Vlan: 200	R1EXG (1-1-10)	干线
6300-2	Vlan: 200	R1EXG (1-1-9)	干线
	Vlan: 300	R1EXG (1-1-10)	干线
6300-3	Vlan: 100	R1EXG (1-1-10)	干线
	Vlan: 300	R1EXG (1-1-9)	干线

（1）PTN 6300-1 VLAN接口配置

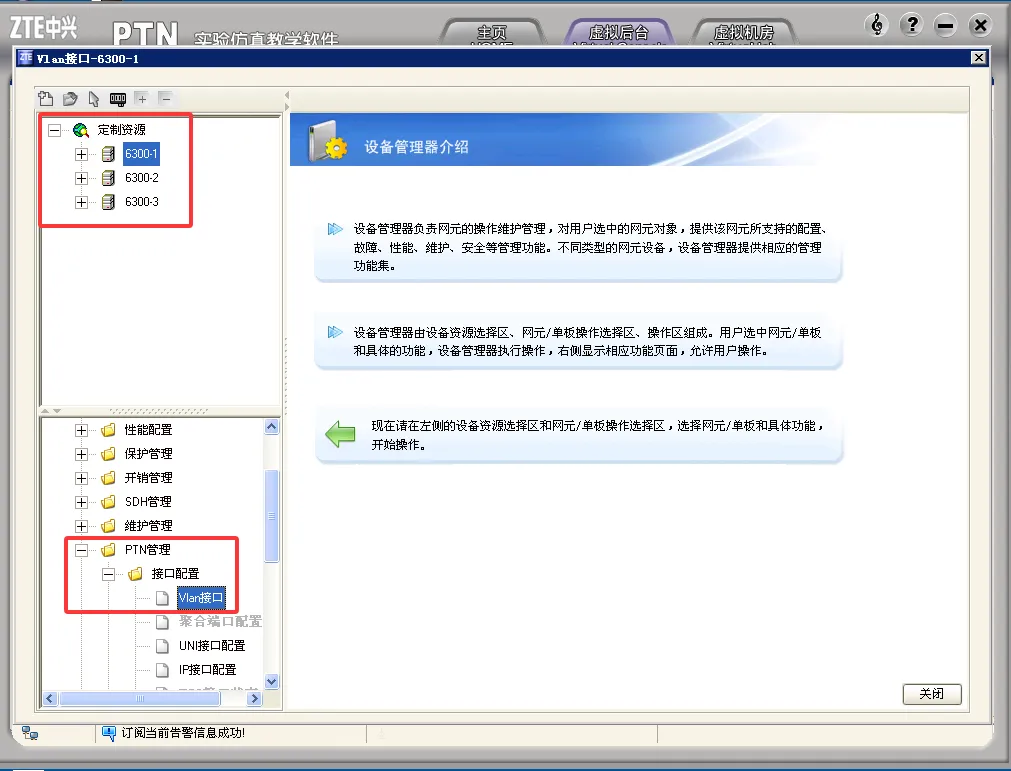

定制资源→6300-1→网元操作→PTN管理→接口配置→Vlan接口。

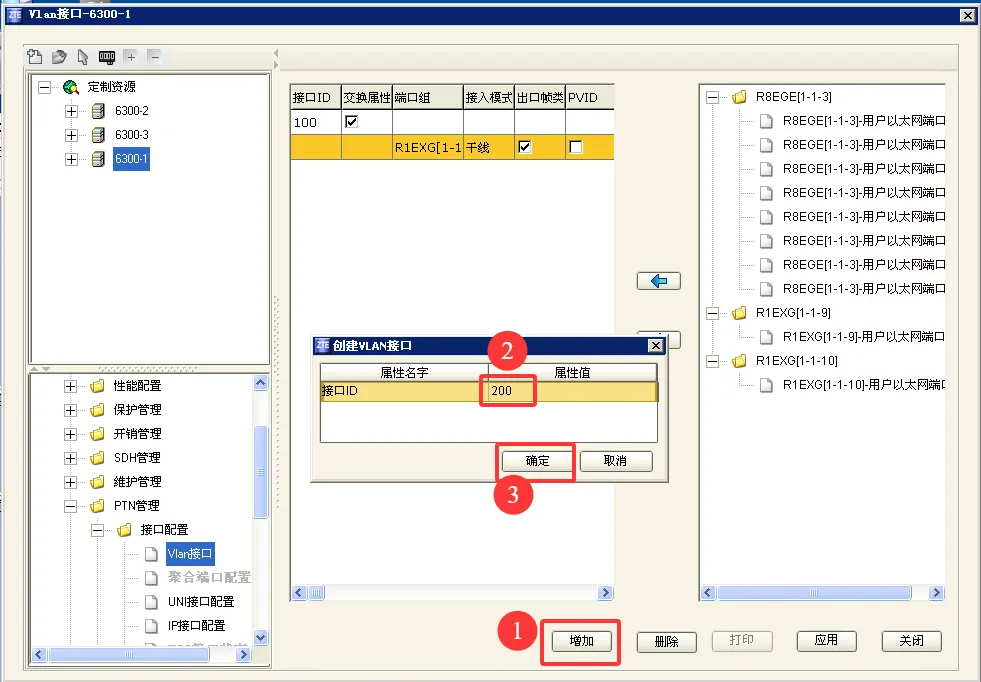

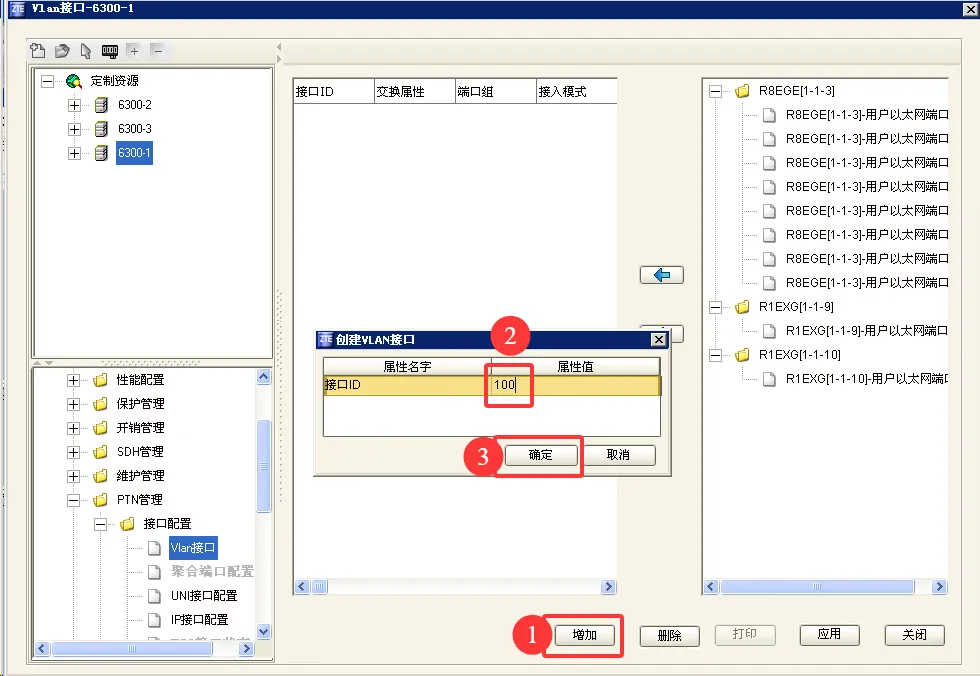

点击【增加】，分别设置VLAN接口为100和200，修改属性值后点击【确定】。

6300-1 网元创建VLAN接口信息：

网元	接口ID（Vlan）	对应端口	接入模式
6300-1	Vlan：100	R1EXG (1-1-9)	干线
Vlan: 200	R1EXG (1-1-10)	干线

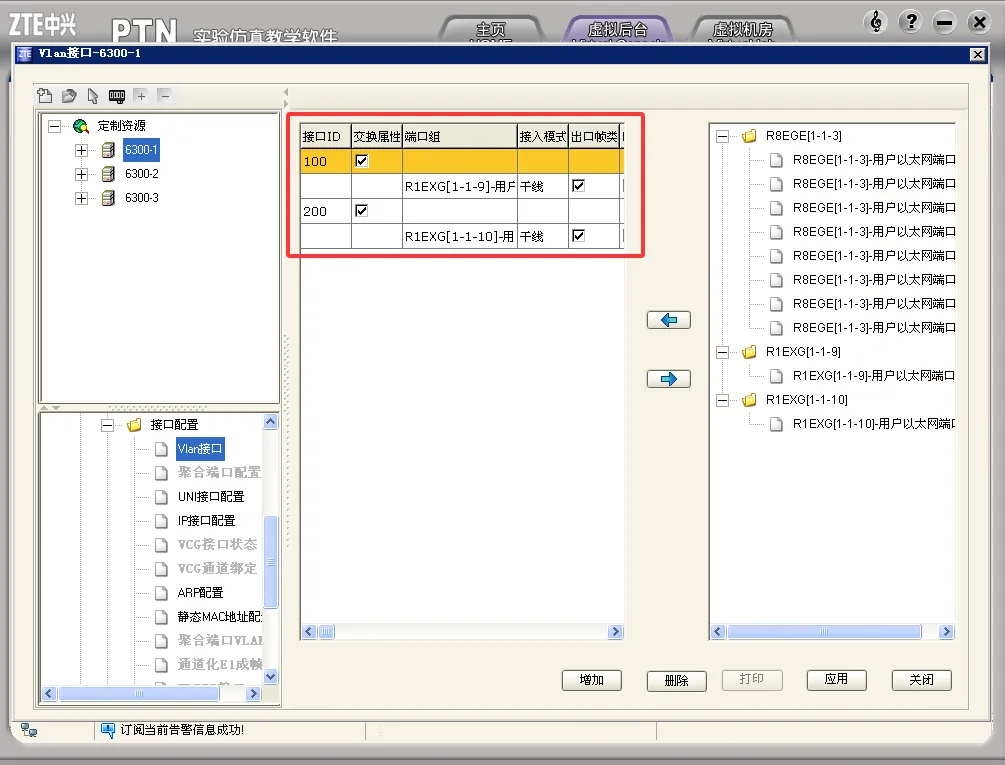

Vlan接口-6300-1 信息如下图所示：

（2）PTN 6300-2 VLAN接口配置

6300-2 网元创建VLAN接口信息

网元	接口ID（Vlan）	对应端口	接入模式
6300-2	Vlan：200	R1EXG (1-1-9)	干线
Vlan: 300	R1EXG (1-1-10)	干线

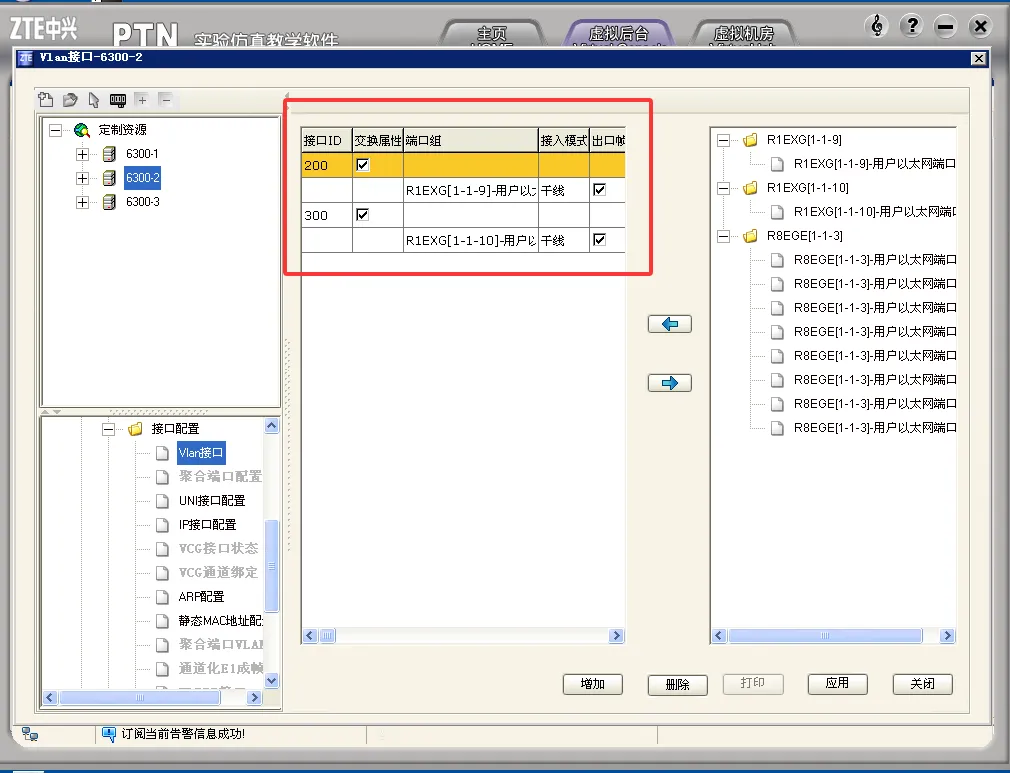

Vlan接口-6300-2信息如下图所示：

（3）PTN 6300-3 VLAN接口配置

6300-3 网元创建VLAN接口信息

网元	接口ID（Vlan）	对应端口	接入模式
6300-3	Vlan：300	R1EXG (1-1-9)	干线
Vlan: 100	R1EXG (1-1-10)	干线

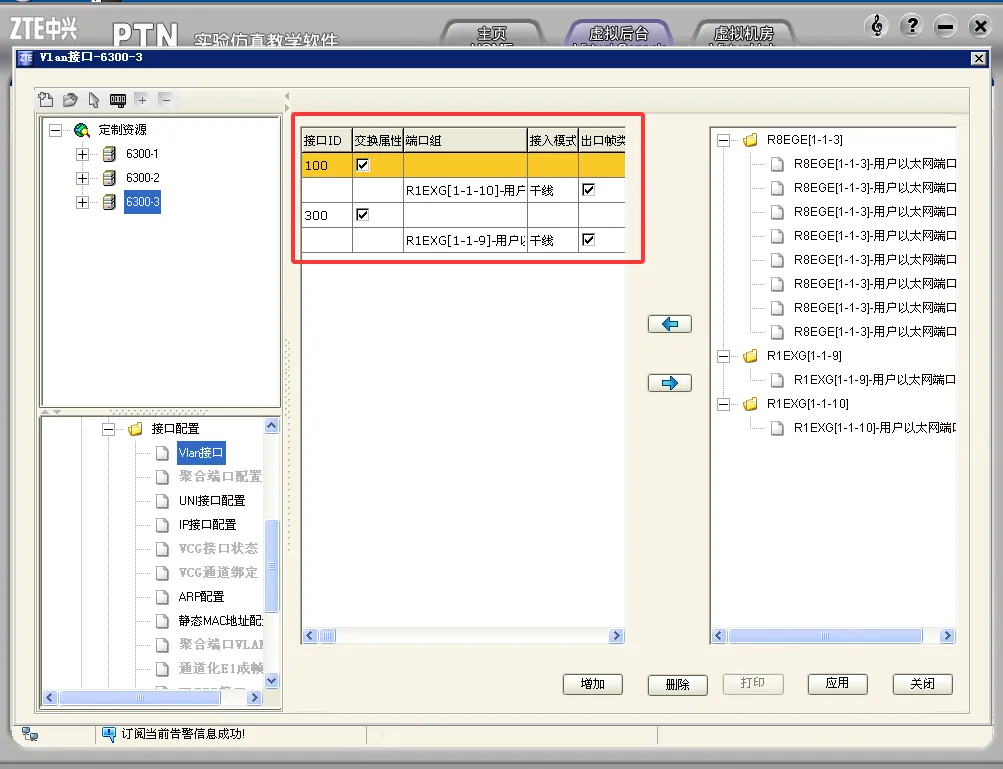

Vlan接口-6300-3 信息如下图所示：

注意💡：配置好数据后记得点击【应用】

2. UNI接口配置

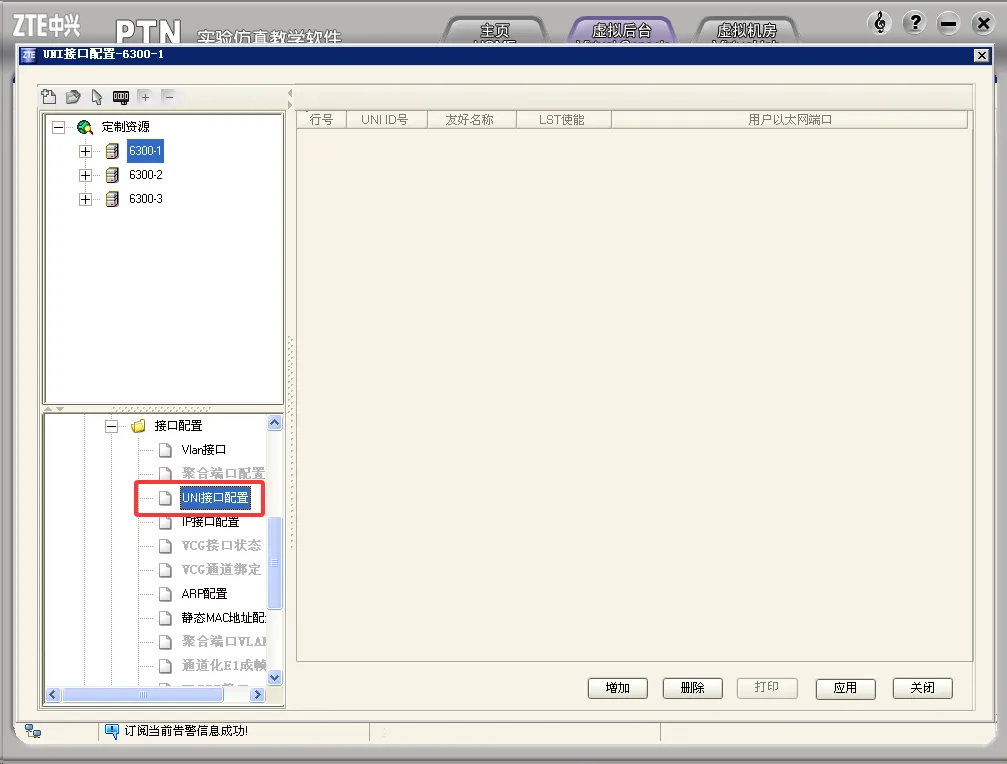

进入【PTN管理】 -> 【接口配置】 -> 【UNI接口配置】。

作用：UNI接口是用户网络接口，不配置则无法承载用户业务。

具体操作如下：

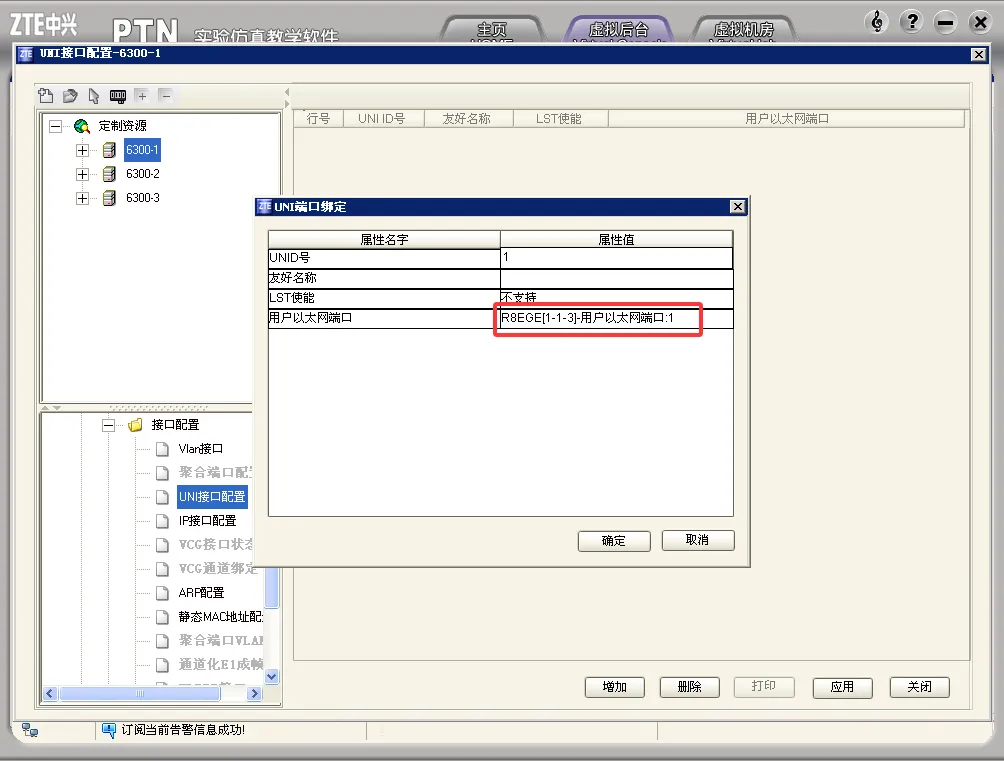

（1）点击【增加】。

（2）选择用户以太网端口属性值【R8EGE】。

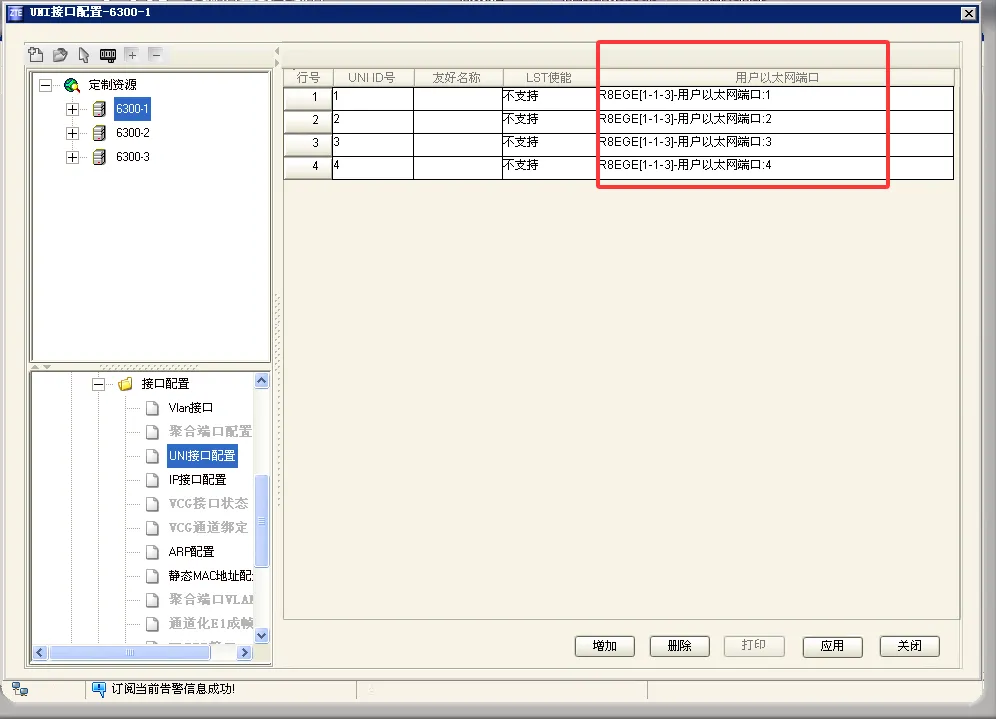

（3）6300-1：新增4个R8EGE (1-1-3) 用户以太网端口作为UNI接口。

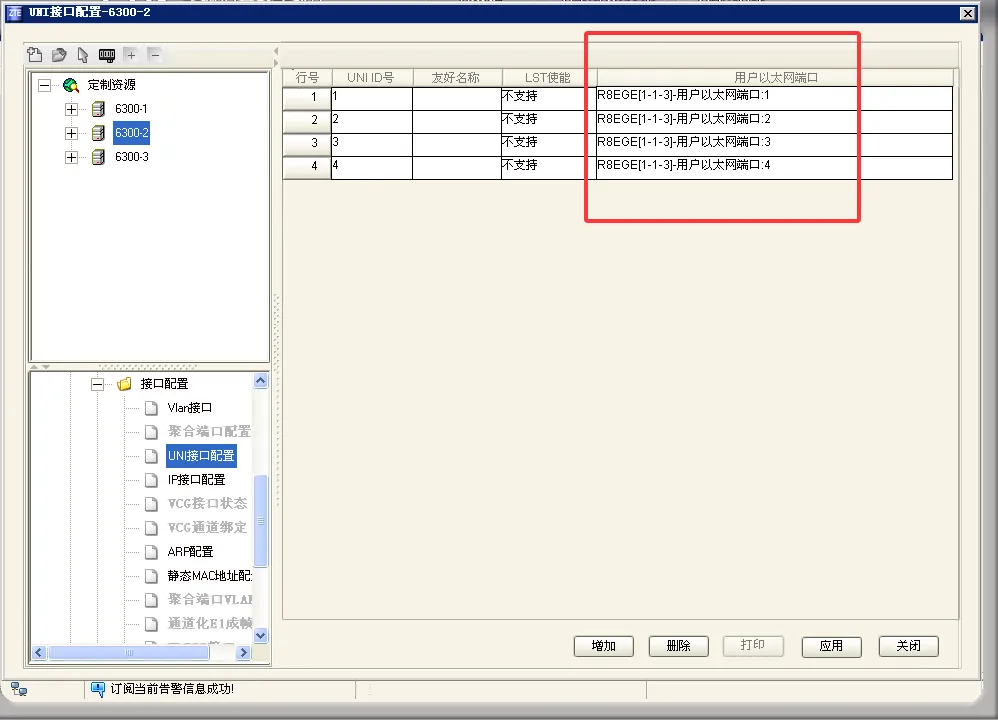

（4）6300-2：同上操作，新增4个R8EGE (1-1-3) 用户以太网端口。

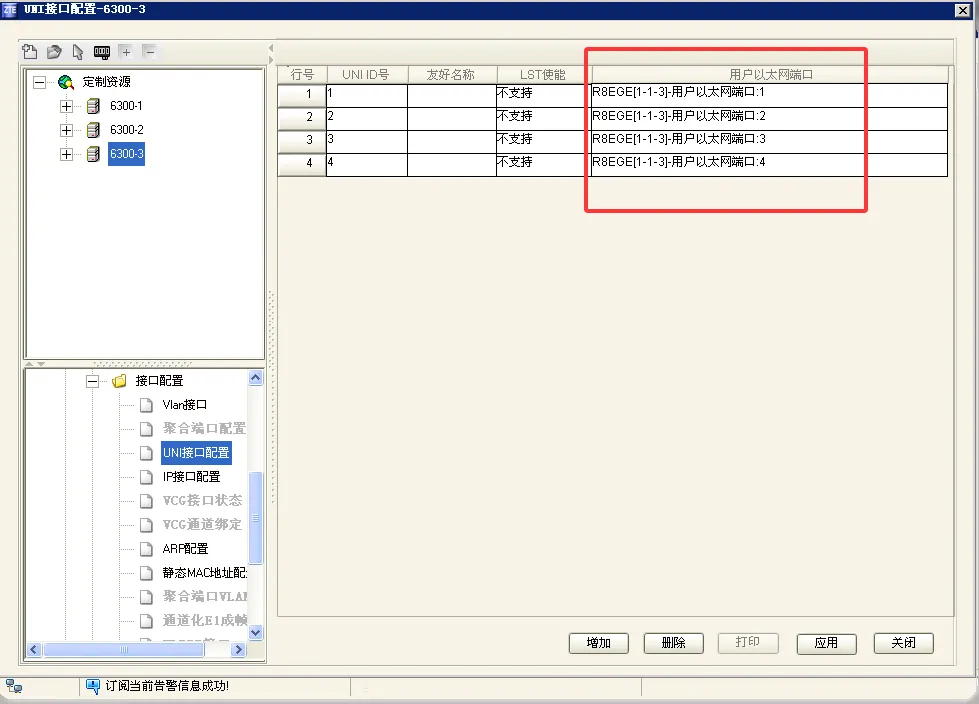

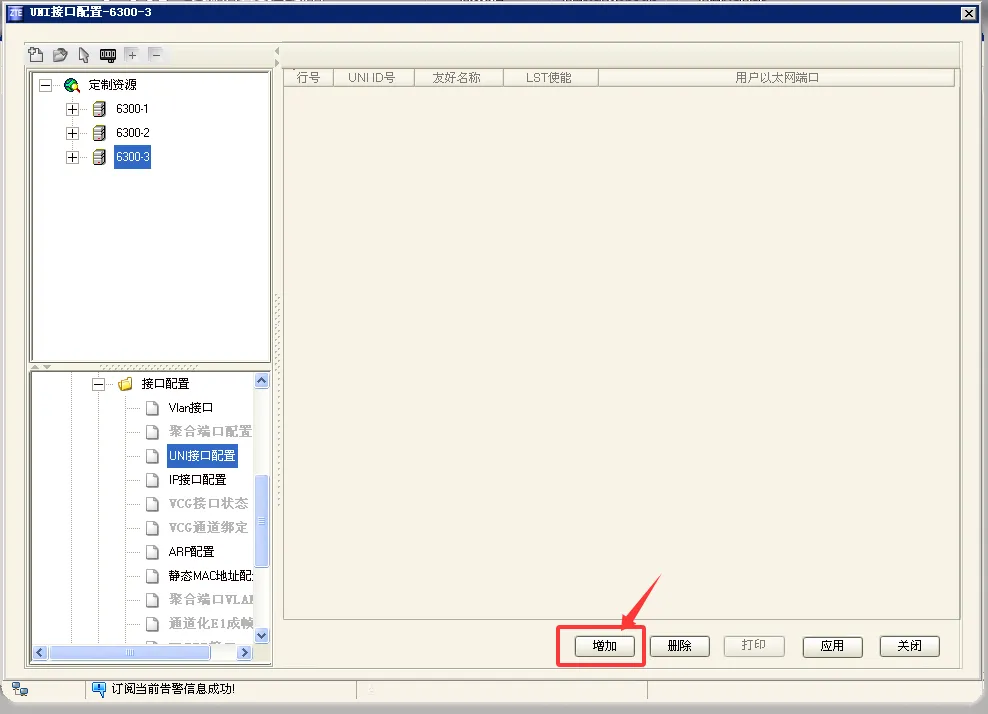

（5）6300-3：同上操作，新增4个R8EGE (1-1-3) 用户以太网端口。

注意💡：配置好数据后记得点击【应用】

3. IP接口配置

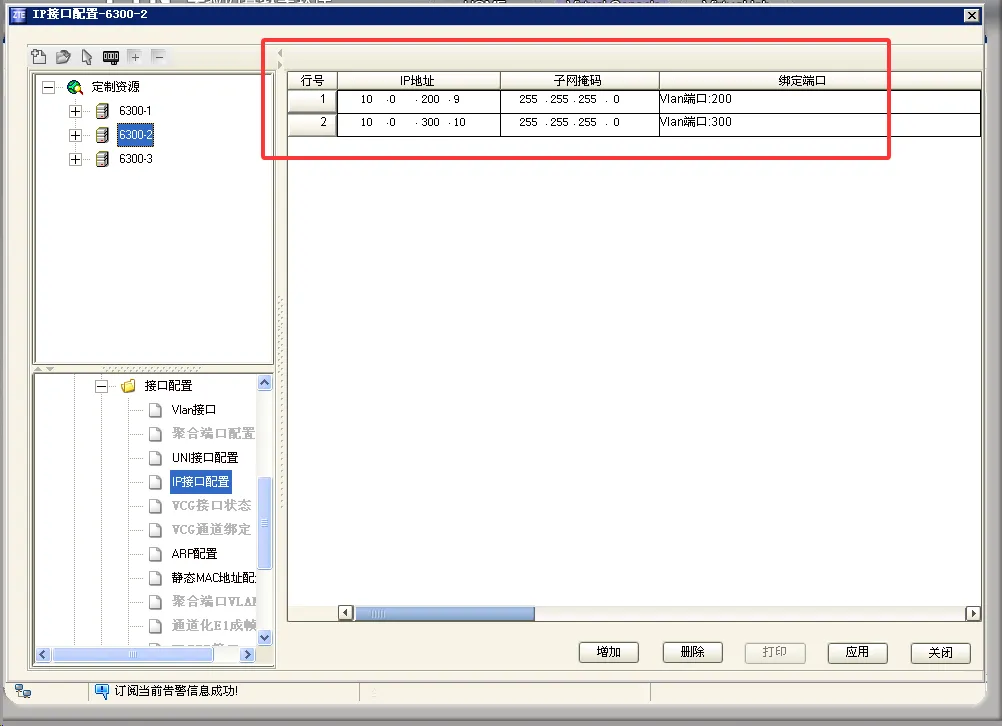

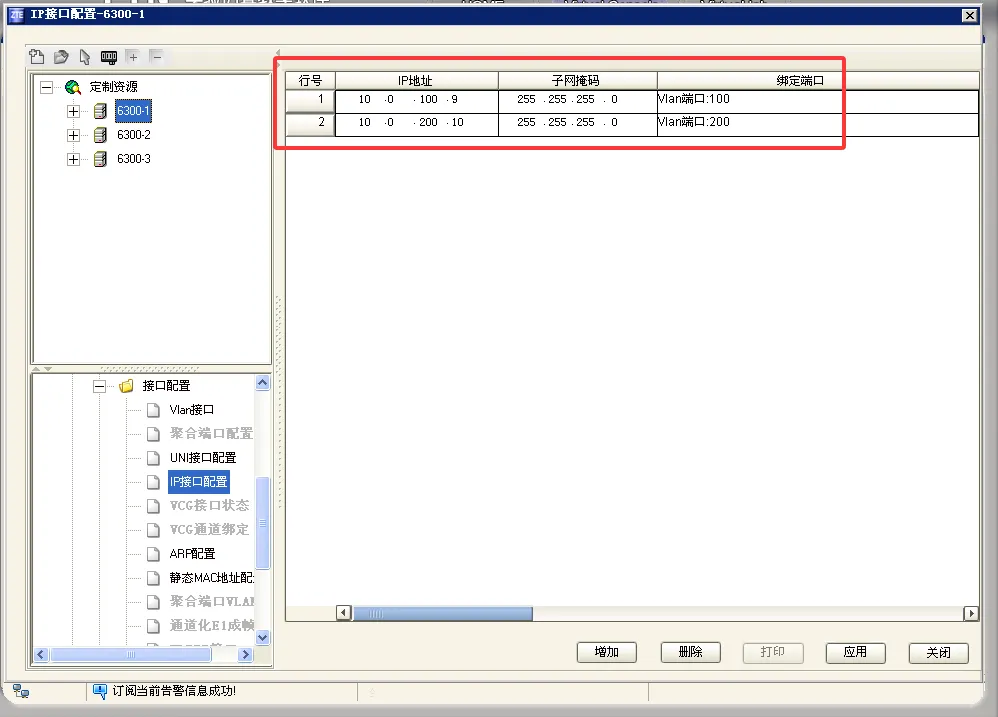

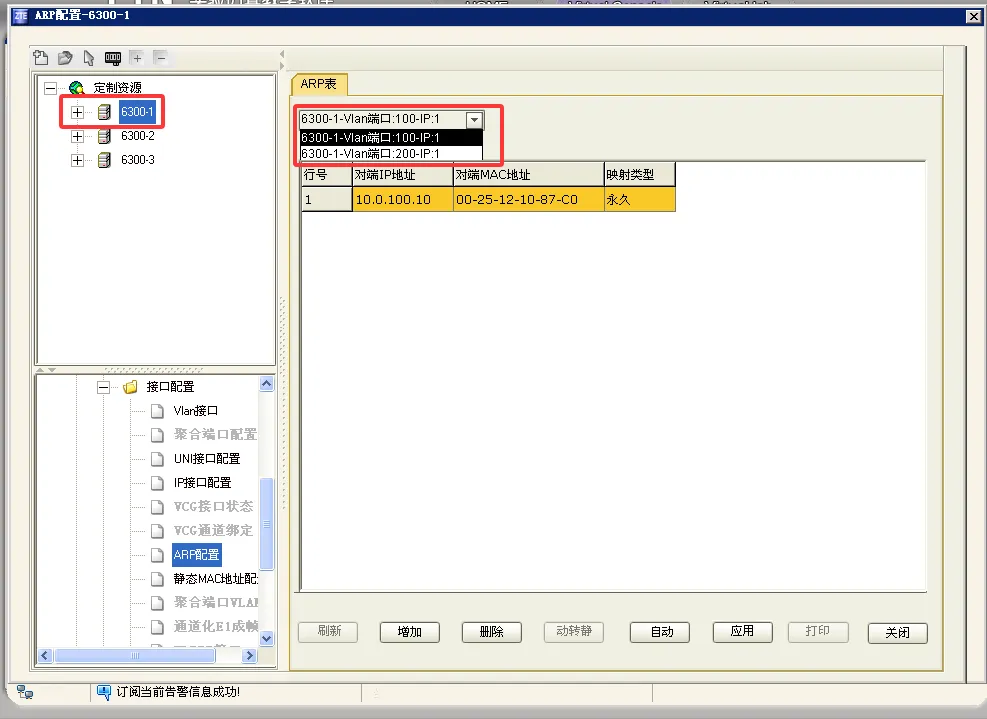

进入【PTN管理】 -> 【接口配置】 -> 【IP接口配置】，为每个VLAN接口配置IP地址。

网元	IP地址	子网掩码	绑定Vlan端口
6300-1	10.0.100.9	255.255.255.0	Vlan: 100
10.0.200.10	255.255.255.0	Vlan: 200
6300-2	10.0.200.9	255.255.255.0	Vlan: 200
10.0.300.10	255.255.255.0	Vlan: 300
6300-3	10.0.100.10	255.255.255.0	Vlan: 100

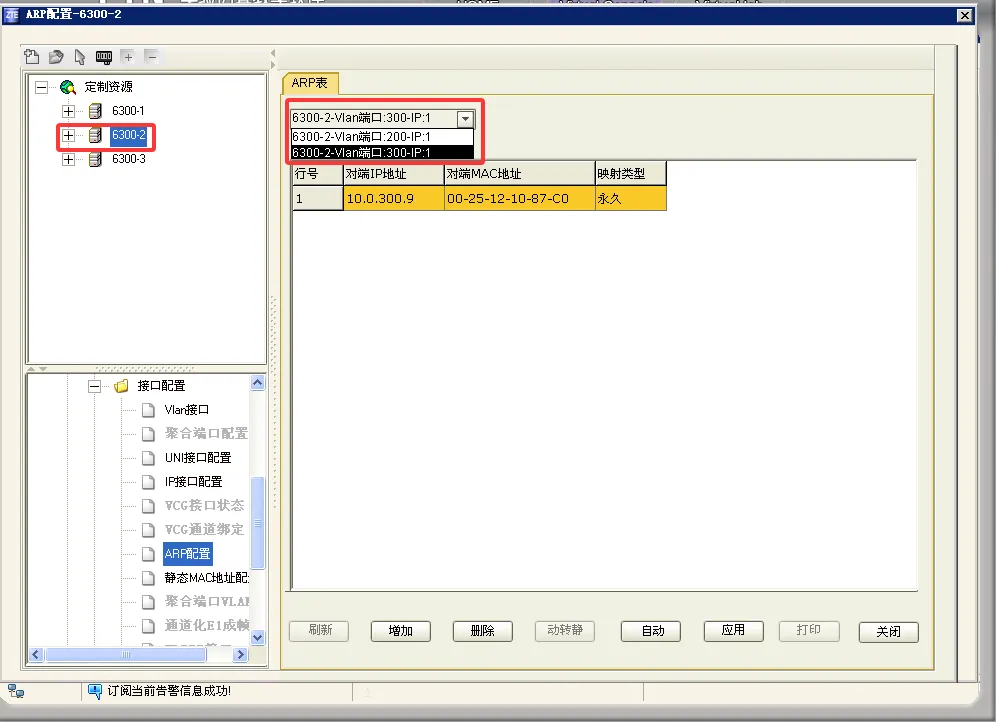

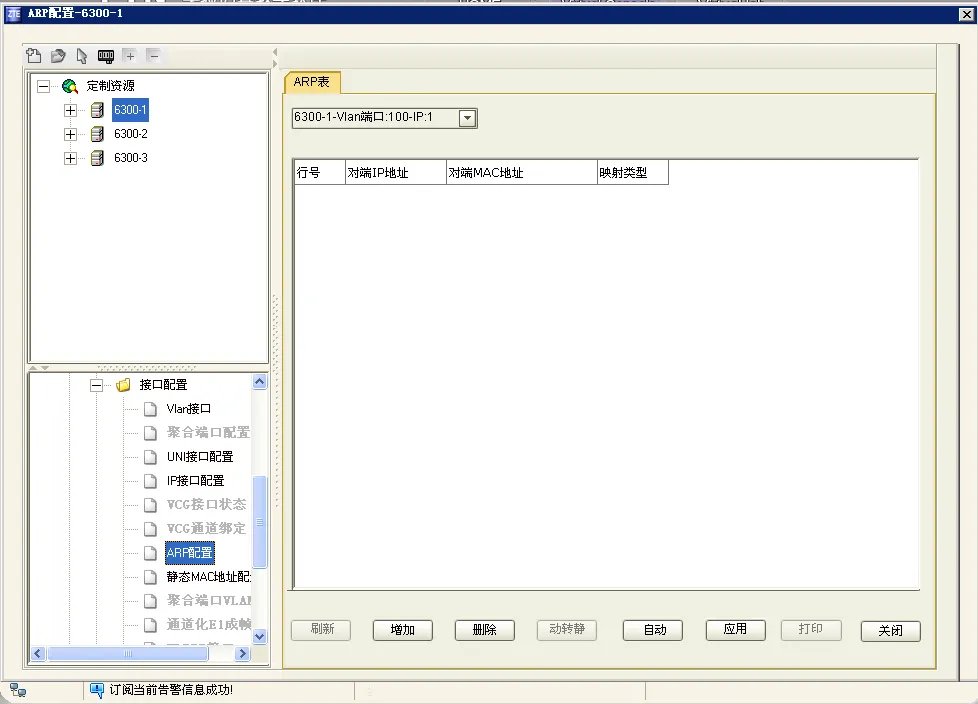

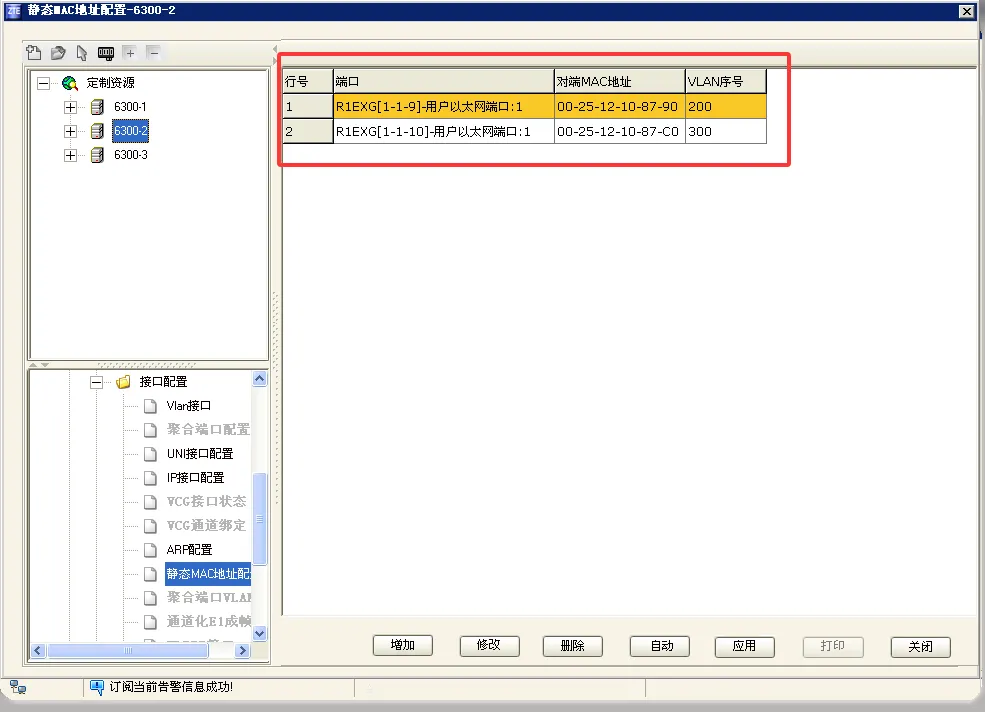

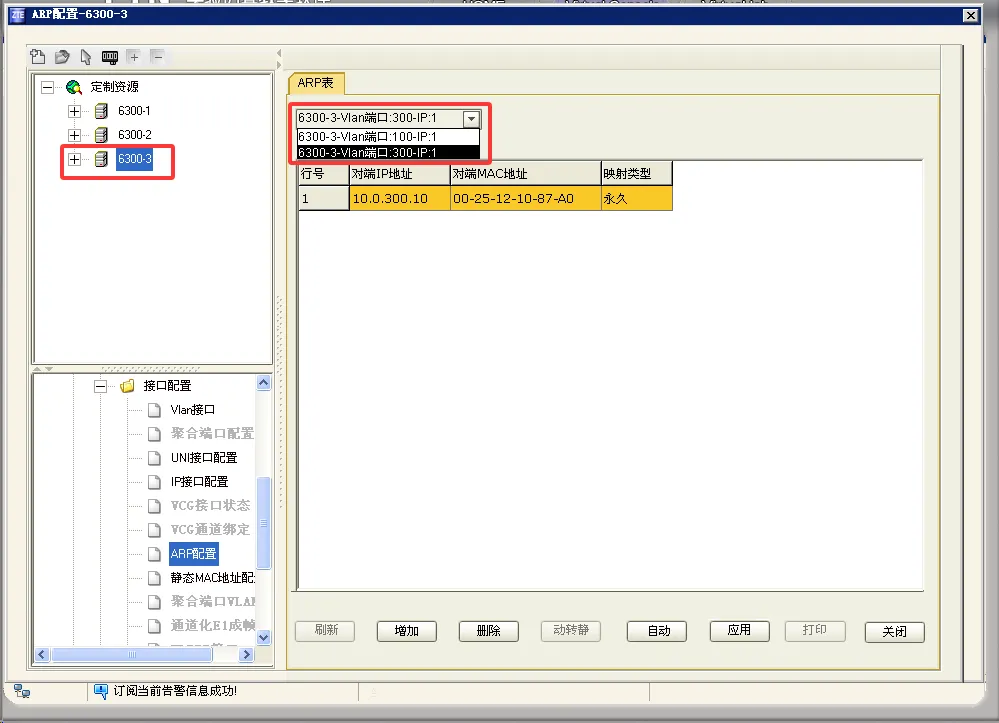

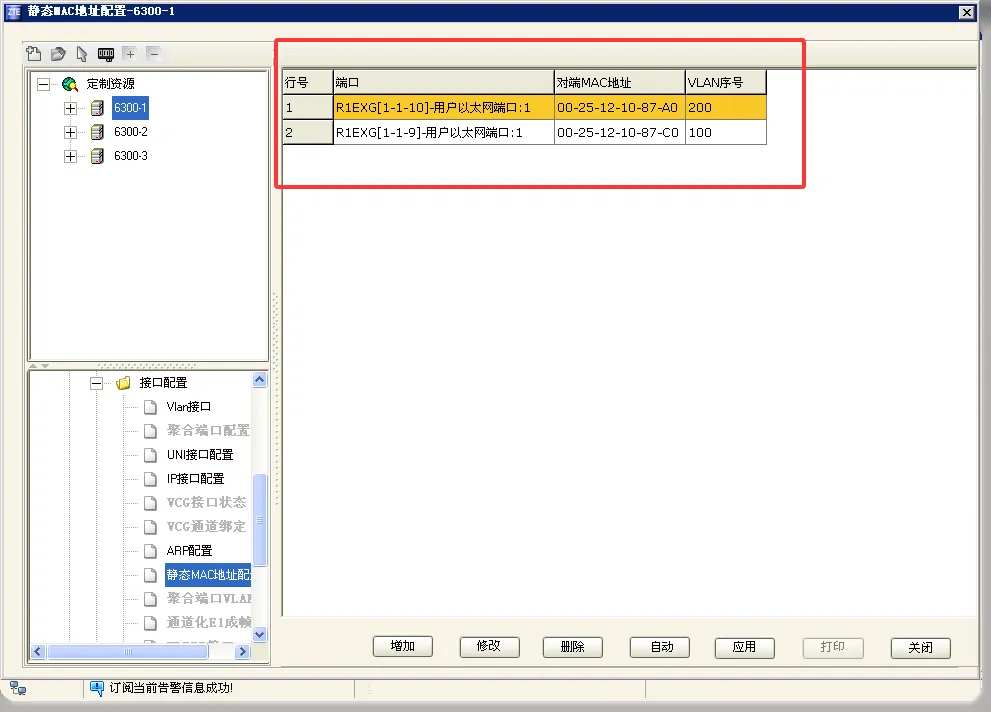

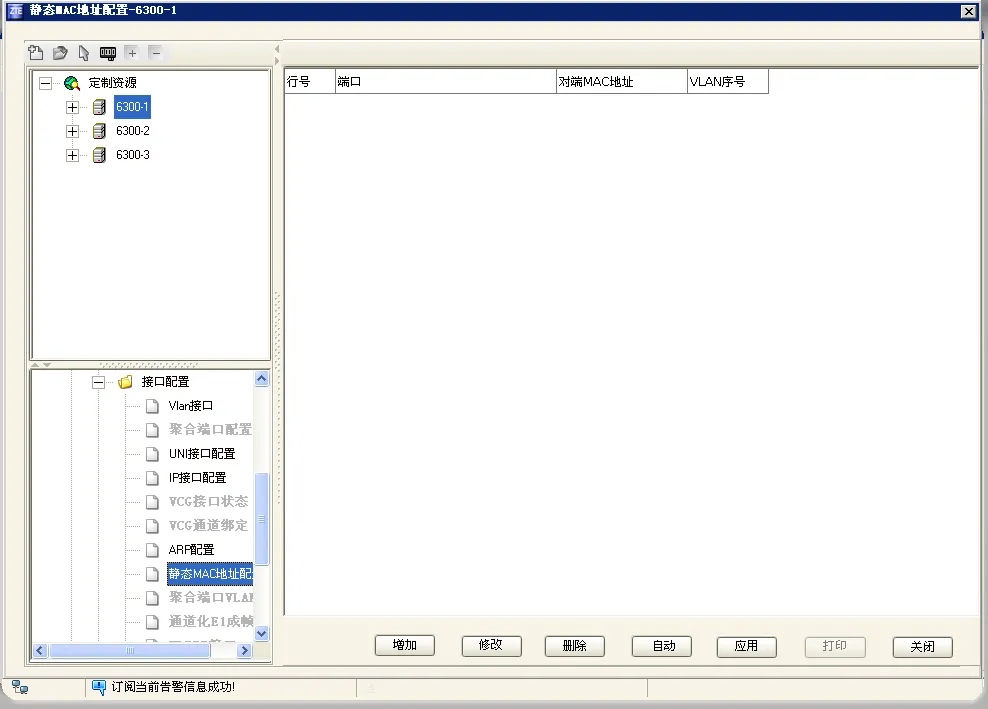

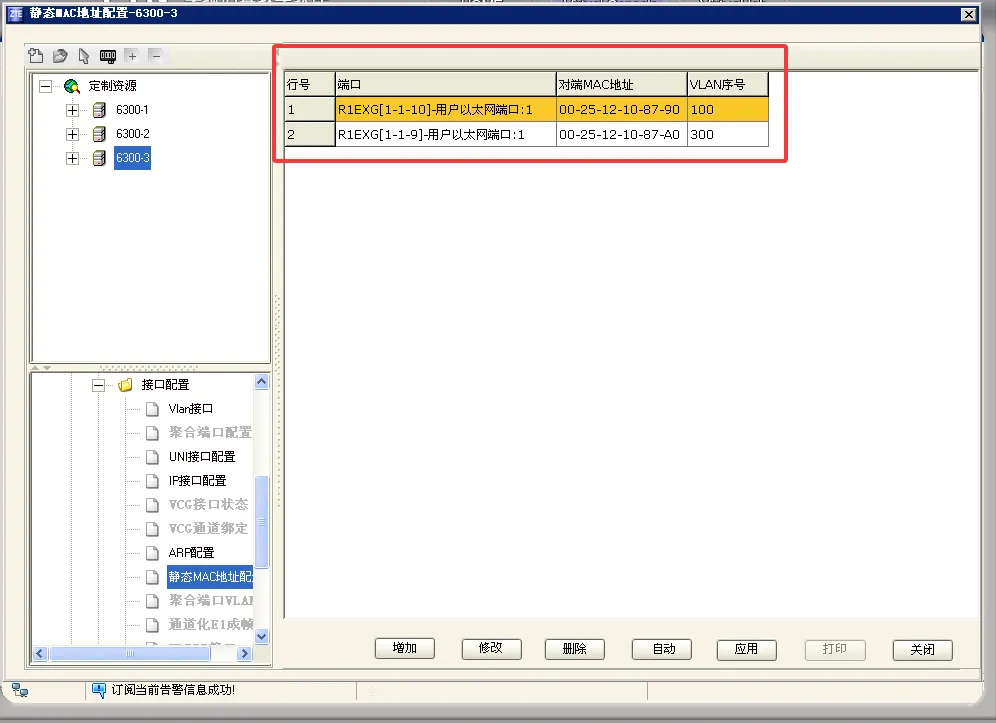

10.0.300.9	255.255.255.0	Vlan: 300
