说明：本文主要介绍 EXAFS 振荡幅度代表什么？振荡幅度变大或变小可能对应哪些局域结构变化？以及如何结合傅里叶变换、拟合参数和其他表征共同判断配位环境？

一、EXAFS振荡是什么？

EXAFS 是 X 射线吸收精细结构中位于吸收边之后的一段振荡信号。入射 X 射线把吸收原子的内层电子激发出去后，产生的光电子会被周围原子散射，出射波和散射波相互干涉，就形成了随波矢 k 变化的振荡。EXAFS 振荡本质上反映的是吸收原子周围几埃范围内的局域配位环境。

这里的“振荡幅度”不是一个孤立的峰高，而是 k 空间中振荡强弱的整体表现。它会受到配位原子数量、散射原子种类、键长、结构无序程度、热振动、样品质量和数据处理方式共同影响。所以看到 EXAFS 振荡变大或变小，第一反应不应是直接下结论，而是先问：哪个因素改变了光电子散射强度？

图1. EXAFS 振荡、傅里叶变换和小波变换用于分析单原子位点的局域配位结构。DOI：10.1038/s41467-019-12459-0

EXAFS 的优势在于它不要求材料具有长程有序结构。XRD 更擅长看晶体平均结构，而 EXAFS 可以看局域原子周围的 配位数、键长和无序程度。对于单原子催化剂、非晶材料、缺陷材料和高度分散金属位点，EXAFS 往往比普通衍射更能说明局部结构。它看的是局域结构，不是整块晶体的平均衍射图案。

二、幅度变大说明什么？

在其他条件接近时，EXAFS 振荡幅度变大，常见原因是吸收原子周围有效散射原子数量增加，也就是配位数升高。更多近邻原子会提供更强的背散射，使 k 空间振荡和 R 空间傅里叶峰更明显。如果局域结构更完整、配位壳层更清晰，EXAFS 幅度通常会增强。

例如金属单原子位点从低配位向更高配位转变，或者还原、热处理后形成更多 M-N、M-O、M-S 或 M-M 近邻，都可能让对应路径的振荡幅度增强。不过这并不等于“幅度变大就一定是配位数增加”，因为 散射原子种类和结构有序度也会改变幅度。配位数要通过拟合得到，不能只凭肉眼看曲线高度。

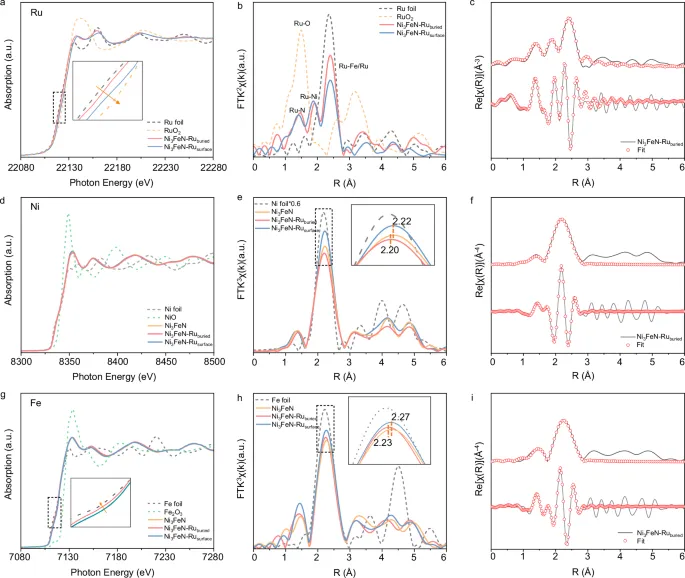

图2. EXAFS 拟合用于识别金属位点的配位环境和配位数变化。DOI：10.1038/s41467-023-36779-4

幅度增强还可能来自结构无序降低。EXAFS 中的 Debye-Waller 因子 σ² 描述的是同一配位壳层中键长分布和热振动造成的无序程度。σ² 越大，同一路径的散射波越容易相互抵消，振荡幅度越弱；σ² 降低时，散射路径更一致，振荡会更清楚。幅度变大也可能说明配位环境更均一，而不只是近邻原子更多。

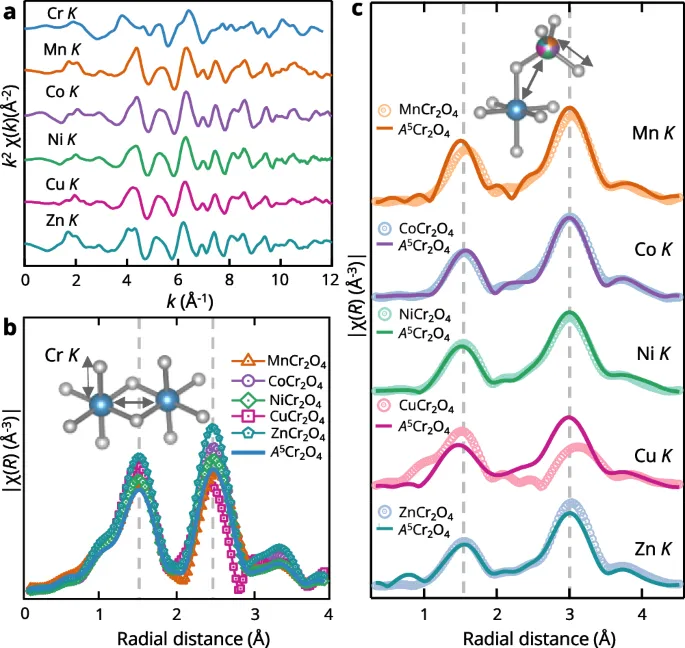

图3. EXAFS 振荡和局域结构拟合可用于分析金属中心周围更有序的配位环境。DOI：10.1038/s41467-025-62268-x

三、幅度变小说明什么？

EXAFS 振荡幅度变小，一个常见解释是有效配位数降低。比如金属纳米颗粒变成更分散的单原子位点，M-M 配位峰会明显减弱甚至消失；晶格缺陷增多、配位原子流失或表面低配位位点增加，也可能导致某一配位壳层的幅度下降。某一条路径的幅度变小，通常说明这条散射路径的有效贡献变弱。

但要注意，EXAFS 振荡变小不一定是“结构更差”。在单原子催化剂中，M-M 峰减弱往往是高分散的标志；在缺陷材料中，某些原有配位峰减弱可能说明局域结构被重新调控。幅度变小要先判断是哪一类配位路径变小，而不是把整条曲线简单理解为活性变差。

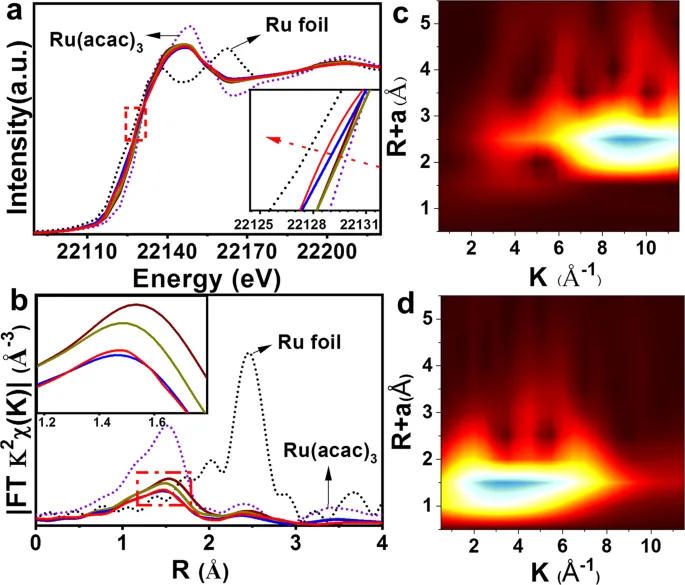

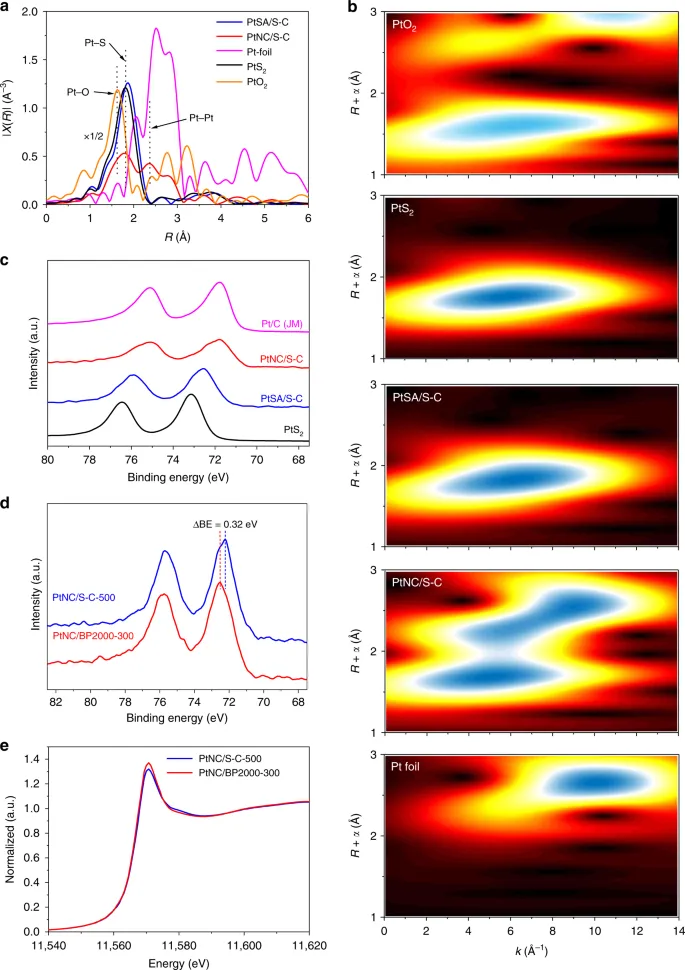

图4. EXAFS 和小波变换可用于区分金属-轻元素配位与金属-金属配位，帮助判断幅度减弱对应哪类散射路径。DOI：10.1038/s41467-019-12851-w

如果配位数没有明显减少，但振荡幅度下降，则要考虑 结构无序增强。掺杂、缺陷、应变、表面重构、吸附中间体或反应过程中的动态振动，都会让同一配位壳层的键长分布变宽，使散射波相干性下降。这种情况下，幅度变小更接近“结构分布变散”，而不一定是原子数量减少。

图5. EXAFS 可用于分析缺陷或局域畸变引起的配位结构变化。DOI：10.1038/s41467-024-55615-x

四、为什么不能只看原始振荡？

原始 EXAFS 振荡容易受到 归一化、背景扣除、k 权重、噪声和样品厚度 的影响。不同文章中常见的 χ(k)、k²χ(k)、k³χ(k) 并不是同一种显示方式，k 权重越高，高 k 区振荡会被放大。如果没有确认数据处理方式，不能直接比较两张图中振荡线条的视觉高度。

更稳妥的做法是同时看 k 空间振荡、R 空间傅里叶变换峰、拟合得到的配位数 N、键长 R、Debye-Waller 因子 σ² 和能量校正 ΔE₀。其中 N 和 σ² 常常存在相关性，拟合区间、独立点数和参考模型都会影响结果。EXAFS 幅度要通过拟合参数来解释，不能只靠看图说话。

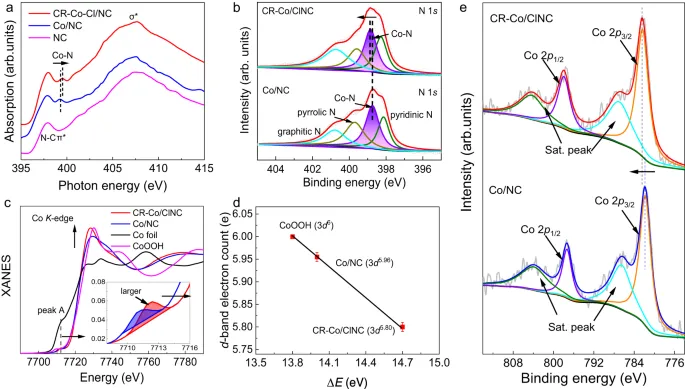

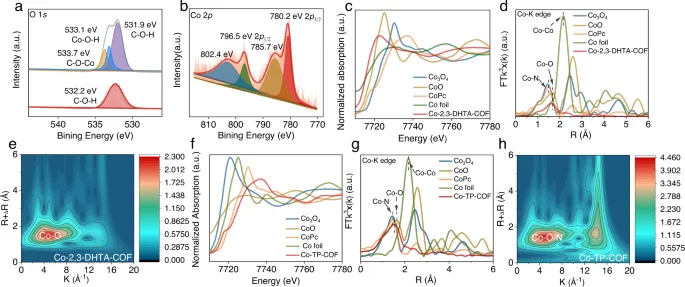

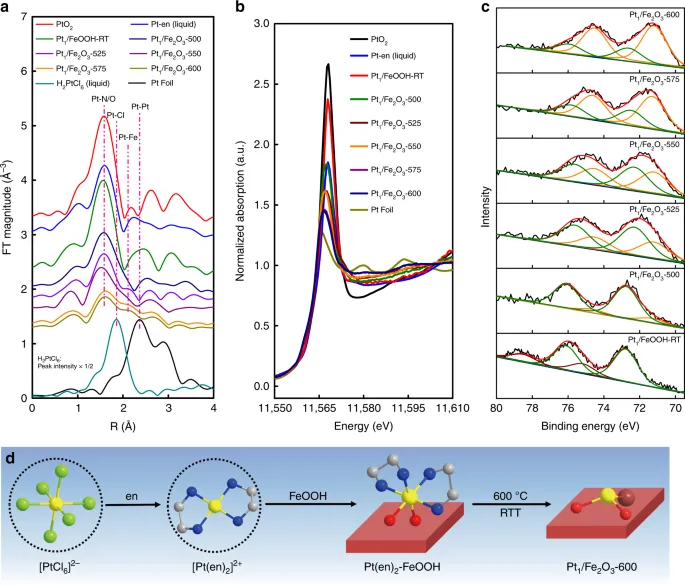

图6. XANES、EXAFS 和拟合结果共同用于判断原子配位结构，避免只凭原始振荡幅度下结论。DOI：10.1038/s41467-021-23429-w

五、如何合起来判断结构变化？

判断 EXAFS 振荡幅度变化，可以按一条逻辑链来读：先看吸收边位置和白线强度，判断价态和未占据态是否变化；再看 k 空间振荡幅度和相位，判断散射环境是否改变；随后看 FT-EXAFS 中各配位壳层峰强和峰位；最后用拟合参数确认配位数、键长和无序程度。幅度变化只有落到具体配位路径上，才有结构意义。

如果振荡变大，同时 FT 峰增强、拟合配位数升高、σ² 降低，可以说明配位壳层更完整或更有序；如果振荡变小，同时 M-M 路径消失、M-N 或 M-O 路径保留，可能说明金属颗粒被分散成单原子或小团簇；如果振荡变小但配位数变化不大，则可能是局域畸变和热/静态无序增强。最可靠的结论来自多参数互相支撑，而不是某一条曲线单独变高或变低。

图7. XAFS 和局域结构模型结合用于分析活性位点配位环境，将振荡幅度变化落到具体结构参数上。DOI：10.1038/s41467-024-45990-w

#EXAFS#XAFS#XANES#配位数#DebyeWaller因子#局域结构#单原子催化剂#材料#催化剂结构#同步辐射#材料科学#华算科技
