1、 AI 时代散热革命与 PCB 升级，驱动金刚石实现高端制造材料的价值跨越

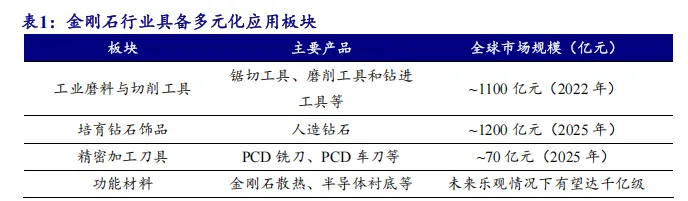

金刚石作为自然界硬度最高、热导率最高的材料之一，兼具极致物理性能与优异化学稳定性，在工业制造与消费领域形成了多元化应用格局。从应用结构看，金刚石行业主要可划分为几大板块：工业磨料与切削工具、培育钻石饰品、精密加工刀具（PCD 工具）、功能材料（金刚石散热/半导体衬底）等。其中工业磨料与切削工具、培育钻石等为基本盘，精密加工刀具（PCD 工具）、功能材料（金刚石散热/半导体衬底）等有望在 AI 时代迎来快速发展。
近期金刚石散热、金刚石钻针等应用领域的产业化落地节奏明显加速。2026 年2 月，首批搭载金刚石散热技术的服务器完成商业化交付，国内首条 8 英寸金刚石热沉片生产线正式落成。AI 算力革命推动产业技术深度迭代，金刚石凭借极致材料特 性，助力突破算力热管理材料极限与高端制造工具瓶颈，有望实现从“传统耗材、消费替代品”到“高端制造核心基础材料”的价值跨越。
（1）金刚石散热：高算力时代“终极”散热方案，0-1 产业化进程正式启动
在全球 AI 算力需求持续高速增长的背景下，单 GPU 功率密度已快速攀升至2000W 以上，数据中心单机柜热流密度大幅提升，传统散热材料逐步触及物理性能边界。散热已从系统优化变量，演变为制约算力释放的核心瓶颈，成为算力产业亟待突破的关键环节，金刚石作为自然界热导率最高的材料，是破解 AI 高算力散热难 题的最优解决方案之一。2026 年 2 月 23 日，Akash Systems 宣布向印度主权云供应商 NxtGen 交付全球首批搭载 GaN-on-Diamond 金刚石散热技术的英伟达 H200 GPU服务器。标志着金刚石散热方案完成从技术验证向商用落地的跨越，应用场景扩展 至 AI 算力基础设施的核心环节，0-1 产业化进程正式开启。
（2）金刚石钻针：PCB 材料体系升级，高阶板材加工的刚需属性凸显
算力架构升级驱动 PCB 产业向高阶 HDI、多层板以及 M9+Q 布材料体系迭代，单板钻孔数量与加工难度显著提升，传统钨钢钻针在寿命与精度方面逐步触及性能极限。PCD 金刚石钻针企业正积极推进在下游客户的验证，规模化量产条件趋于成 熟。我们认为，其需求并非源于单纯的性能优化，而是高阶 PCB 板材加工的刚性工艺需求，金刚石钻针有望从可选工具转变为高阶 PCB 的必要加工工具。
长期以来，市场对金刚石行业的定价框架主要围绕两个应用方向展开。一是 ToB 端的传统工业磨料，需求高度绑定制造业景气度，呈现周期属性；二是 ToC 端的培 育钻石，作为天然钻石的平价替代品，需求高度依赖可选消费周期与渠道渗透。金刚石这两类应用场景的增长空间、盈利能力及估值水平受到周期波动与价格竞争等因素的制约。
我们认为，人造金刚石行业正完成由传统耗材与消费替代品向 AI 成长赛道核心 材料的产业属性切换，2026 年有望成为其在 AI 领域产业化应用的 0-1 实质性拐点。
金刚石散热与金刚石钻针分别切入算力系统热管理与高阶 PCB 制造核心环节，突破算力释放与制造升级两大瓶颈，深度绑定 AI 算力这一长周期、高增长的战略赛道。
与过去依赖制造业景气度或消费周期的增长模式不同，本轮金刚石行业的需求源于算力基础设施升级所创造的增量需求。随着两大应用逐步完成客户导入与实际交付，行业由技术验证阶段迈入产业化落地阶段，估值体系有望迎来系统性重估。
2、 金刚石散热：高算力时代“终极”散热方案，0-1 产业化进程正式启动
2.1、 散热已成芯片算力释放瓶颈，发展新一代高导热材料迫在眉睫
散热已从算力系统的配套环节升级为制约算力释放、决定硬件迭代上限的核心瓶颈。全球 AI 产业持续高速增长，驱动算力需求呈现指数级扩张态势，大模型训练与推理任务对芯片算力、集成度的要求持续提升。而 AI 芯片的算力提升高度依赖晶体管密度、主频与异构集成度的升级，同步带来的是芯片功耗与热流密度的跃升。

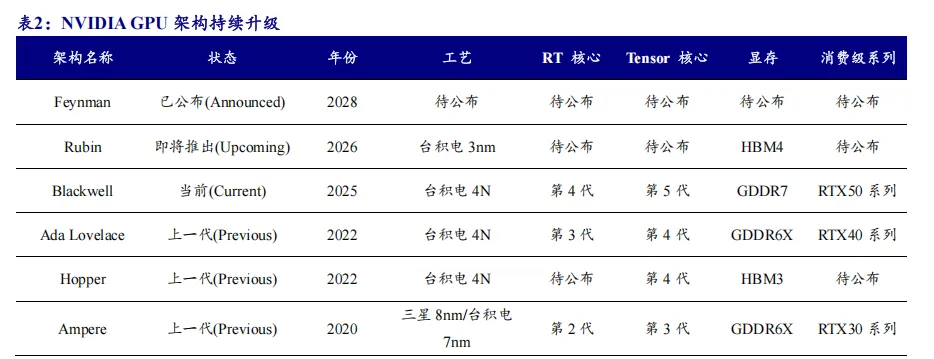

随着架构持续升级 ，英伟达 AI 芯片的功耗从 A100 的 400W，到 H100 的 700W，到B200的1000W，再到GB200的1200W，下一代Rubin架构芯片最大功耗将突破2000W。

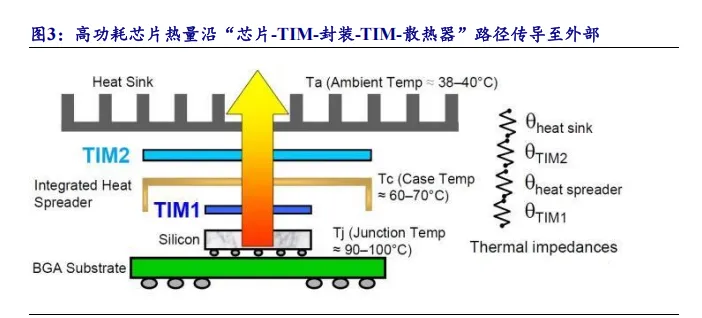

从热流密度来看，电子芯片的热流密度已超过500W/cm2，热点处更是高达1000W/cm2，堪比火箭发动机喷管的热流密度水平，对热管理系统的散热能力提出了前所未有的要求。传统铜基散热、热管与风冷系统在面对数百甚至上千 W/cm2 的热点时逐渐逼近自身极限，难以满足高功率芯片的散热需求。

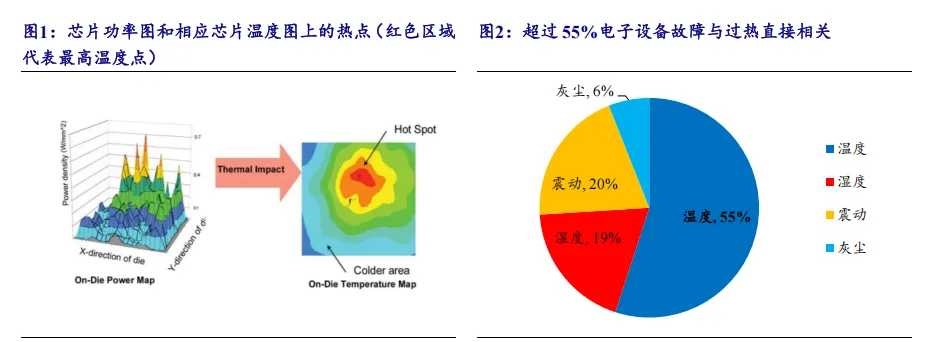

芯片内部热量无法有效散发时，局部区域会形成“热点”，导致性能下降、硬件损坏及成本激增。（1）性能下降：据《Cabontech Magazine》，当电子设备温度过高时，工作性能会大幅度衰减，当芯片表面温度达到 70-80℃时，温度每增加 1℃，芯片的可靠性就会下降 10%。AI 硬件的高功率需求下，过热限制了硬件性能的发挥，阻碍了芯片的理论性能实现。（2）设备失效：芯片温度每升高 10℃，其运行寿命减半，超过 55%的设备故障与过热直接相关。（3）成本激增：企业每年需投入数亿美元在散热系统上，包括大量消耗能源和资源的冷却系统（如液冷、风冷等），不仅增加了运营成本，也加剧了能源消耗；（4）安全隐患：极端情况下，温度过高可能引发火灾等严重事故，给设备和人员安全带来威胁。
散热能力决定算力释放上限，发展新一代高导热材料迫在眉睫。目前主流的散热解决方案，如聚合物基导热复合材料（导热硅脂、导热垫和导热凝胶等）、以高导热金属(铜、铝、银、锡等)为基础的热管、利用液体工质相变运输热量的均温板等，其核心导热材料的热导率已逐渐逼近极限，难以匹配高功率算力芯片的热管理需求。
AI 算力释放的瓶颈正从芯片本身的晶体管集成度，逐步转向热量的高效搬运能力。我们认为，实现芯片热量的高效、低成本、全生命周期可控扩散，才能真正释放被 热管理约束的算力潜能，材料升级预计成为最优解。
2.2、 材料性能独一档，金刚石散热有望成为高算力时代的“终极解法”

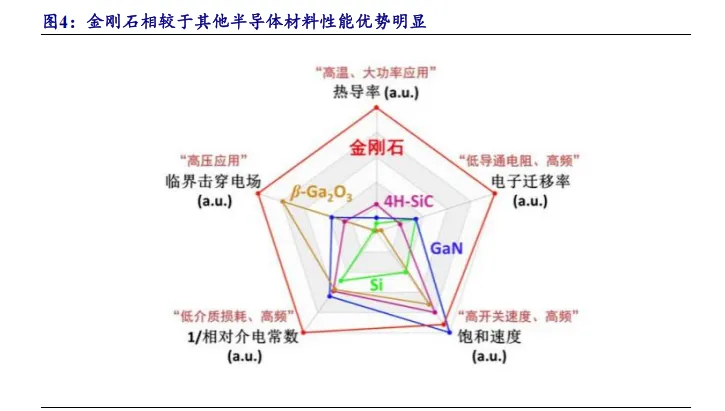

金刚石作为一种超宽禁带半导体，基于优异的导热性、载流子迁移率、击穿电场强度等关键特性，被视为半导体材料“六边形战士”及“终极半导体”。
（1）导热性：金刚石的热导率是已知最高的材料之一，作为芯片基板时，金刚石也能更有效地将热量从处理器中带走，让器件拥有更高的性能，并实现轻量化和小型化。
（2）禁带宽度与击穿电场：宽禁带特性使金刚石在高温、高压、高频等极端环境下具有优异的耐电强度，能够承受更高的电压，广泛应用于高压电力设备、射频器件等高性能领域。
（3）载流子迁移率：金刚石具有极高的载流子迁移率，显著优于硅、砷化镓和氮化镓等常见半导体材料，可以大幅降低电阻和损耗，提升高频电子器件的性能。
（4）绝缘性：金刚石具有宽广的能带间隙，具备出色的绝缘性能，能够有效防止电子跃迁，保证设备在高压、高温等极端环境下的稳定工作。
金刚石散热有望成为高算力时代的“终极”散热解决方案，解锁 AI 算力深层潜力。从散热性能指标来看，金刚石材料具有超高热导率、低热膨胀系数等特点，是解决超高热流散热难题的理想散热材料，其在散热应用方面的优势体现在多个维度。

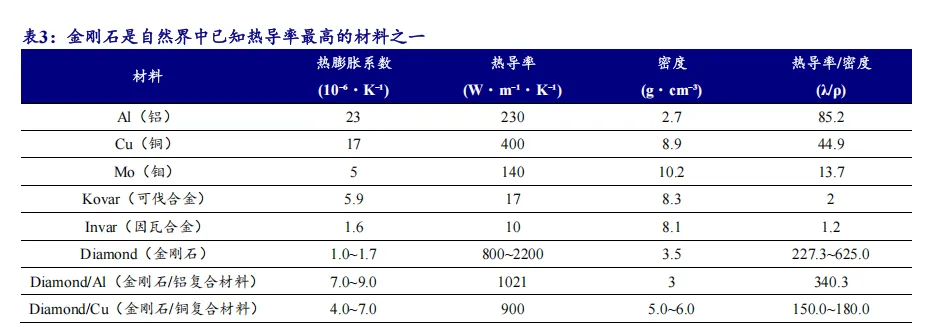

（ 1）热 导率： 金刚石是自然界已知热导率最高的材料，热导率区 间800~2200W/m·K，其上限值是当前主流散热材料纯铜的 5.5 倍、纯铝的 9.6 倍。
（2）热膨胀系数：金刚石热膨胀系数为 1.0~1.7×10- ⁶/K，与硅、氮化镓等半导体衬底材料的热膨胀系数高度匹配，能够很好地适配半导体封装需求，从根源提升器件可靠性。
（3）热导率/密度（λ/ρ）：是衡量轻量化、高集成度场景散热能力的核心指标，金刚石该指标上限达 625，是纯铜的 13.9 倍、纯铝的 7.3 倍，即在同等散热能力下可实现更轻薄的封装设计，适配高功耗芯片高密度的先进封装趋势。
（4）材料复合性：金刚石可以与具有一定亲和性的金属材料复合，金刚石增强金属基复合材料集成了金刚石材料高导热的特性以及金属材料大尺寸、易成形的特点，具有高热导率、低密度、热膨胀系数可调等优点，能够形成较大尺寸的散热片，相比金刚石材料成本显著降低。
