TIA Portal V21 新增加的“可下载组态数据的附加保护功能”

使用要求

TIA V21 及以上

S7-1200 G2 CPUV4.1 及以上

CPU 属性已勾选“保护机密的 PLC 组态数据”

想要将 SMC 存储卡中的程序上载至 TIA Portal 项目

CPU 属性设置界面

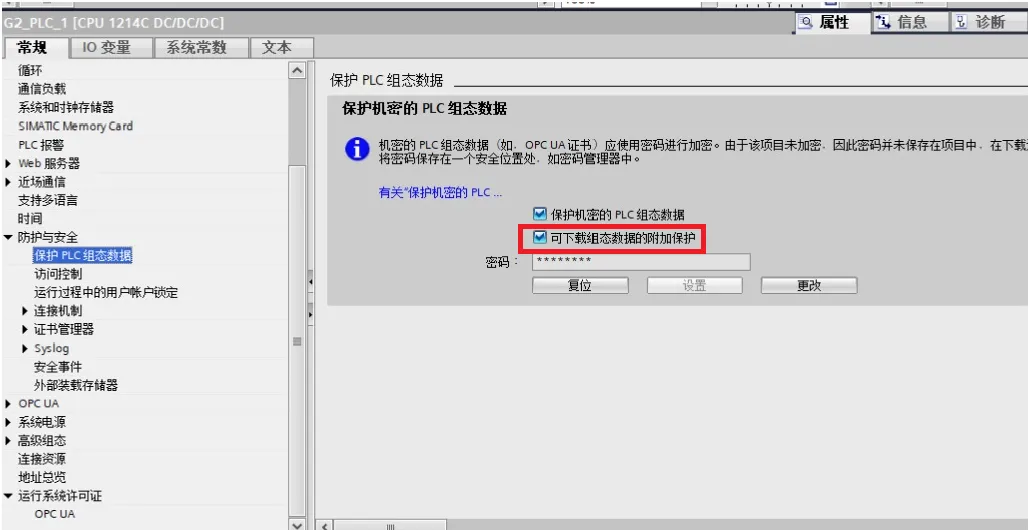

通过勾选该复选框，可确保将程序从SMC上载至TIA Portal 项目中的操作为已授权的操作，只有输入正确的密码，才可以完成上载。属性设置如图1所示。

图1 组态可下载组态数据的附件保护

不勾选“可下载组态数据的附加数据”复选框

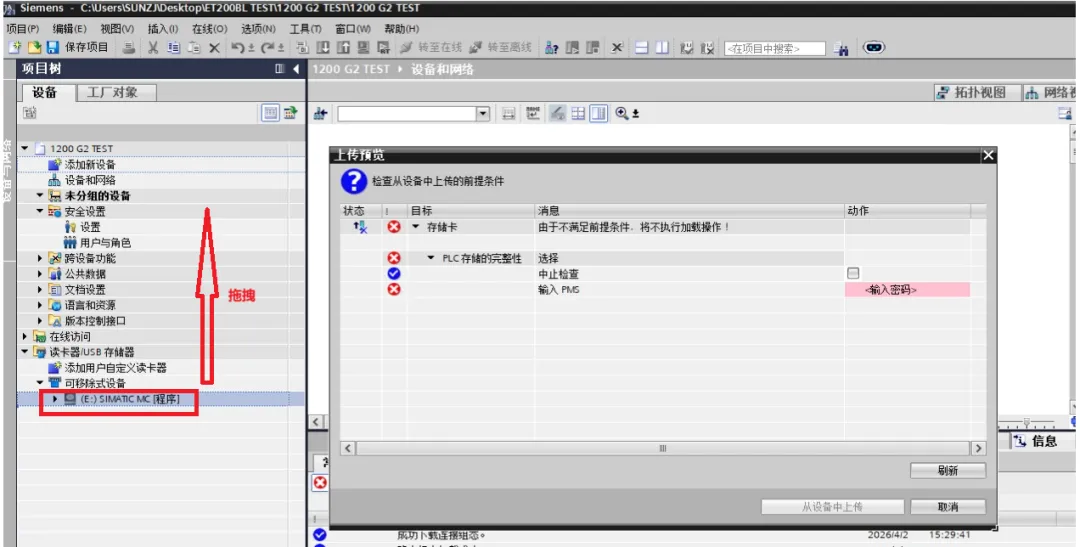

如果组态中未勾选“可下载组态数据的附加数据”，当从存储卡拖拽上传项目到PG时，有两种方式选择上载，如图2所示。

图2.两种方式

勾选“中止检查”，不用输入密码直接上载如图3所示。

图3.中止检查从设备中上传

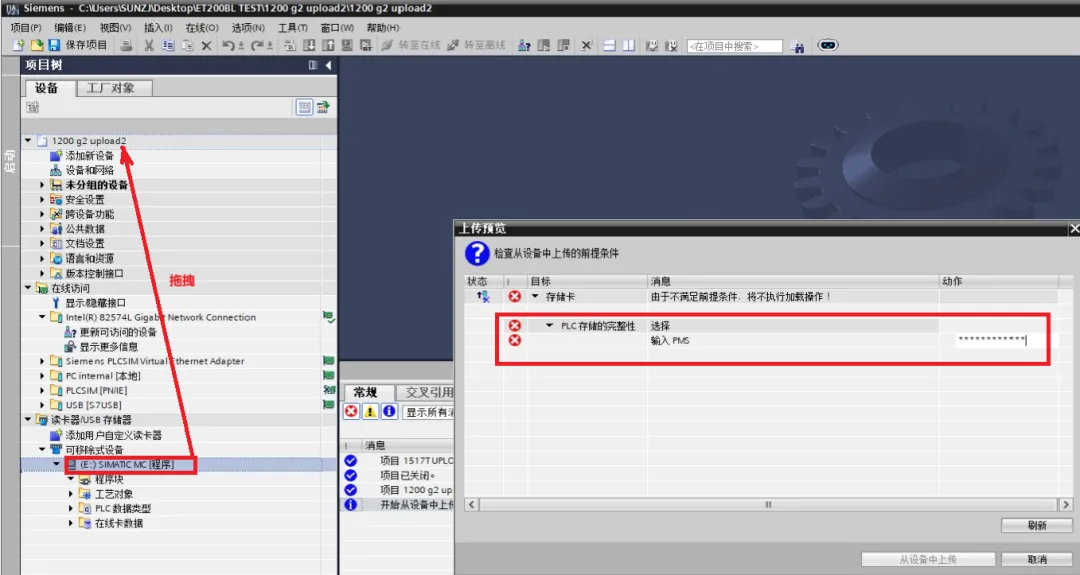

或者在输入PMS处，输入密码再上载，如图4所示。

图4. 输入PMS从设备中上传

勾选“可下载组态数据的附加数据”

如果勾选“可下载组态数据的附加数据”，当从存储卡拖拽上传项目到PG时，必须输入设置的PLC组态数据密码，否则无法上传，如图5。

图5 勾选附加数据，从存储卡拖拽上传项目
