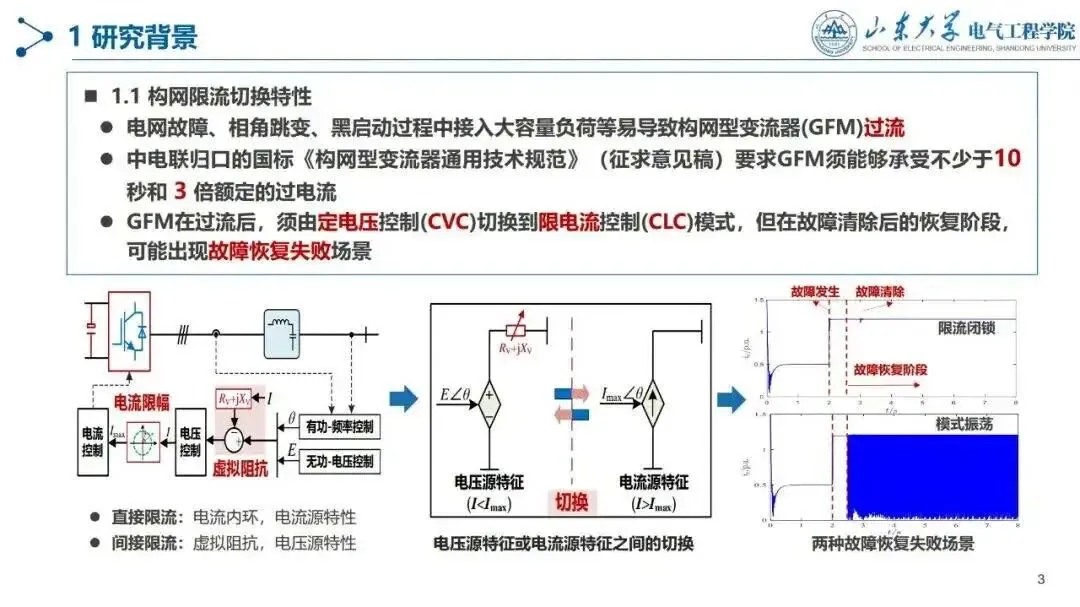

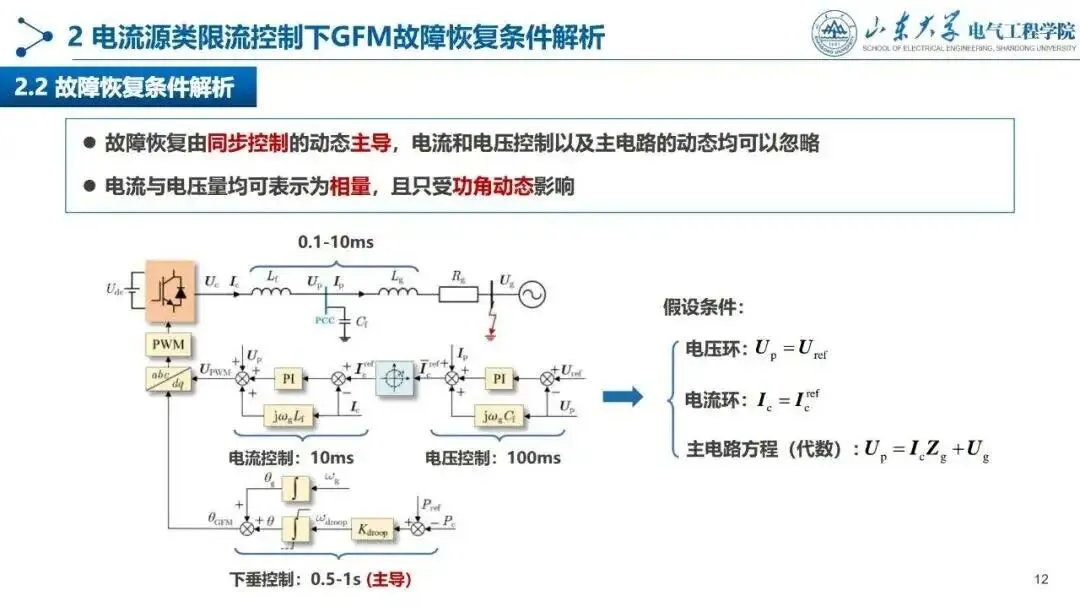

夜雨聆风构网型变流器故障恢复失败，本质由功角状态决定，而非表层电流电压代数量。

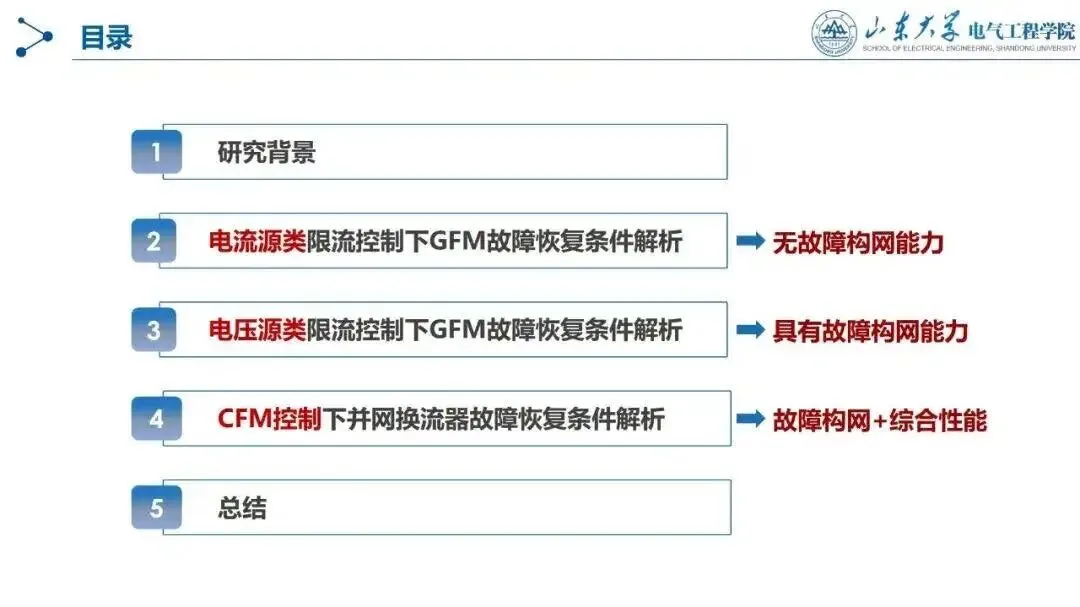

山东大学最新学术研究，拆解三类主流限流控制策略的运行特性，量化故障恢复边界，同时提出优化控制方案，解决变流器模式振荡、限流闭锁两大高频故障问题。

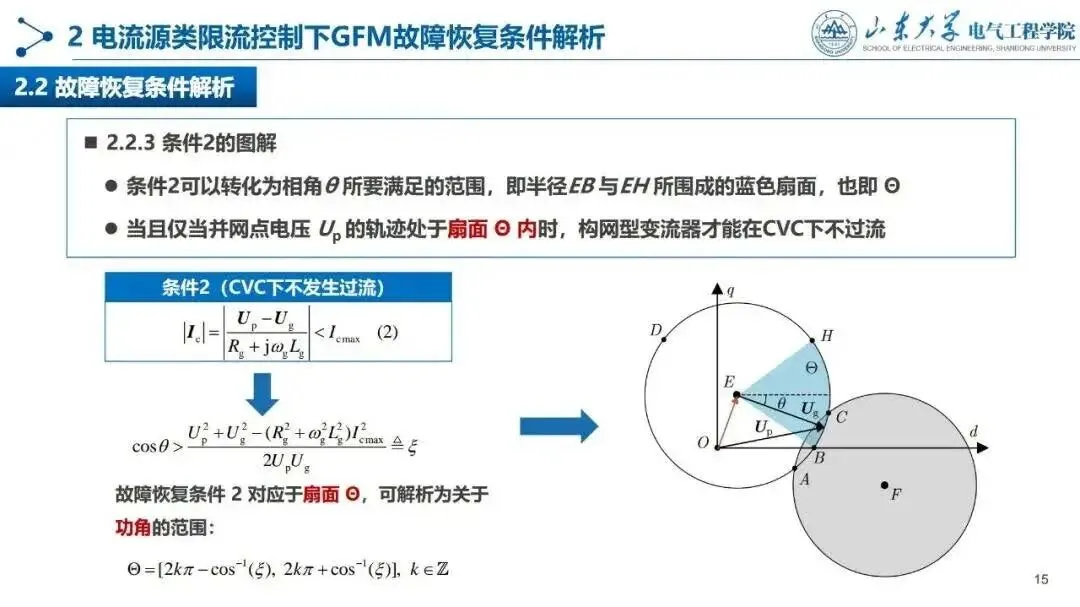

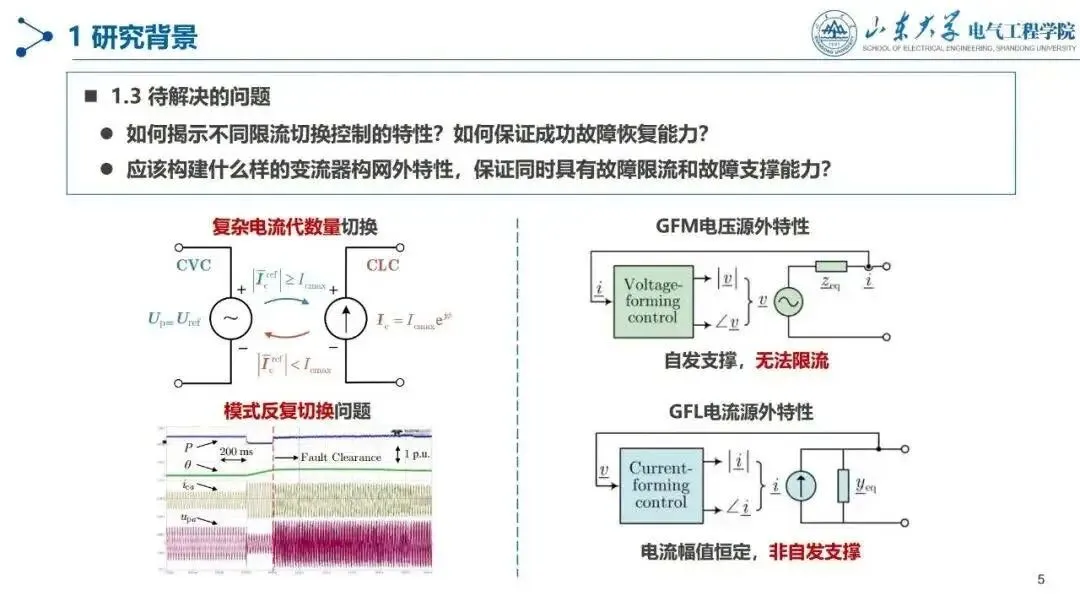

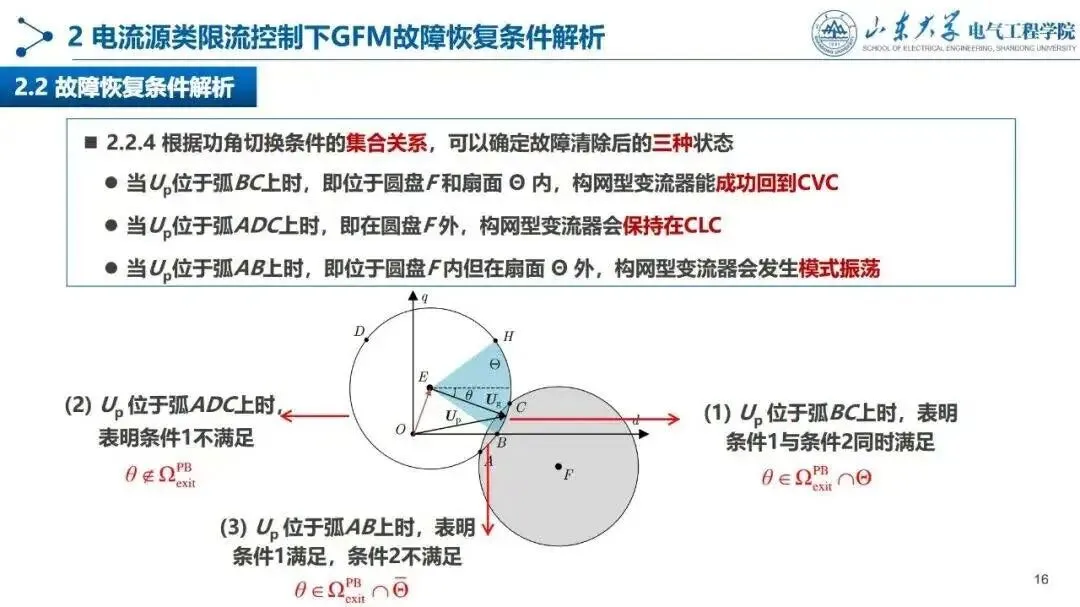

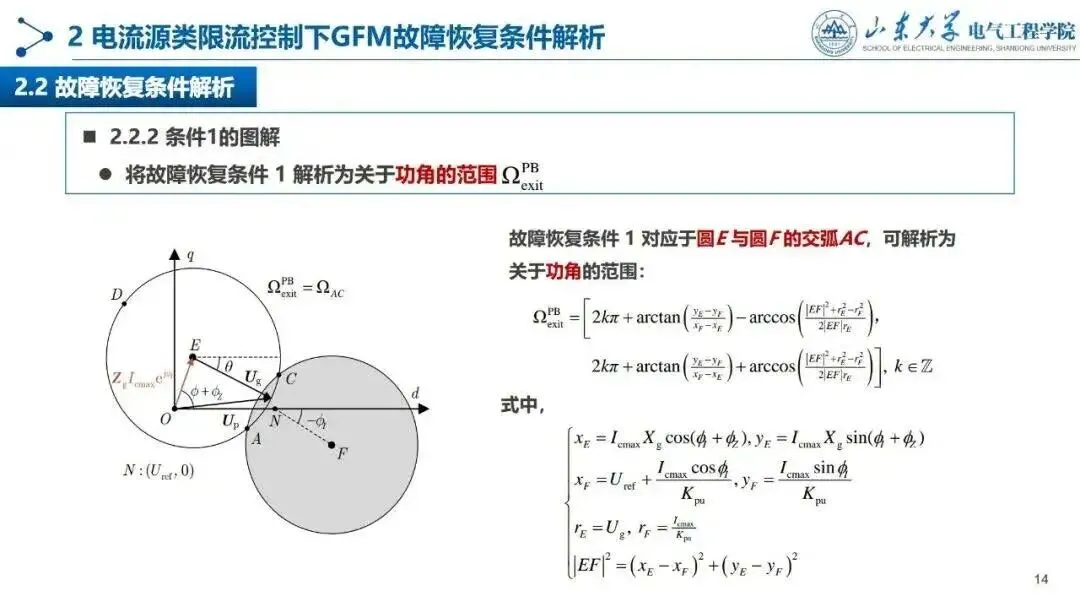

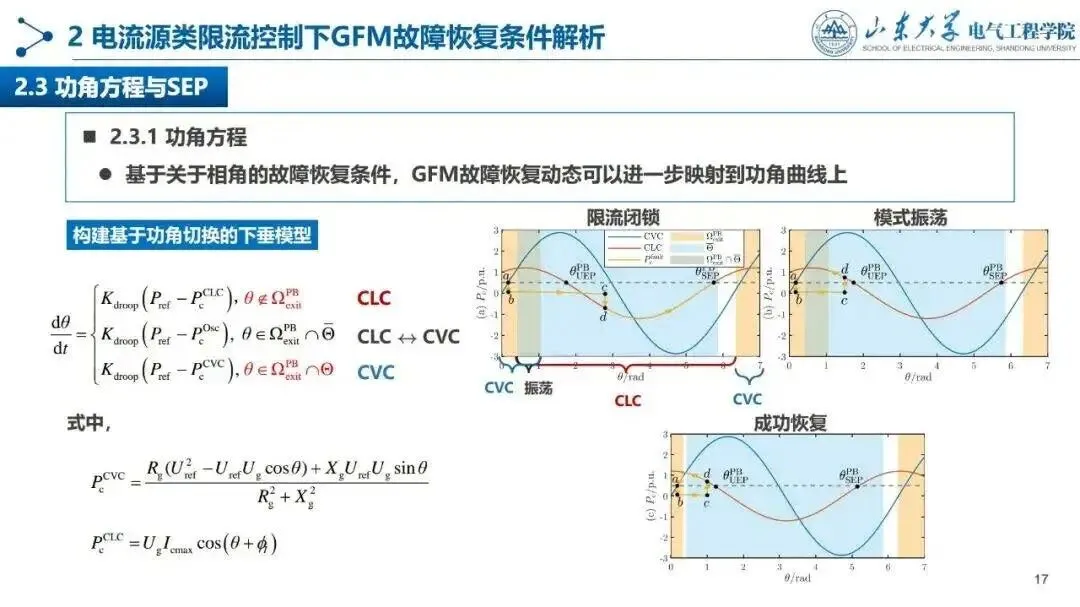

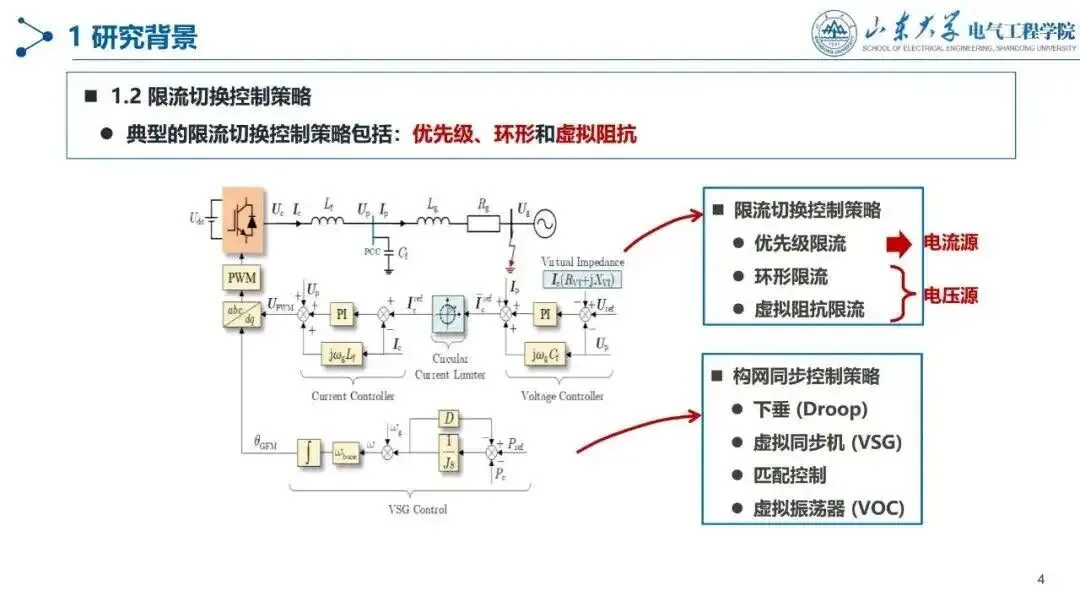

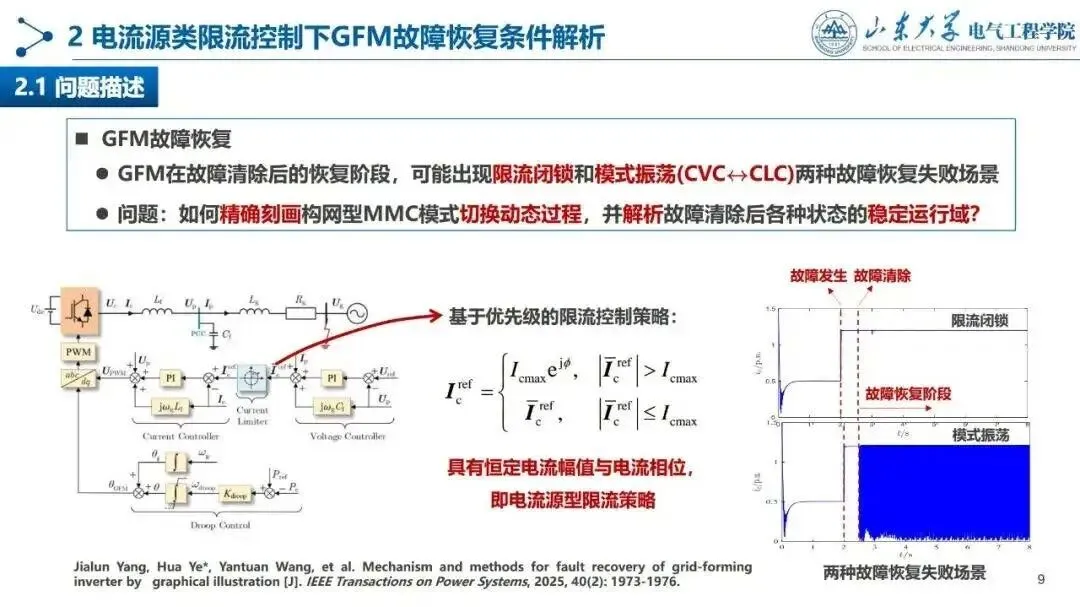

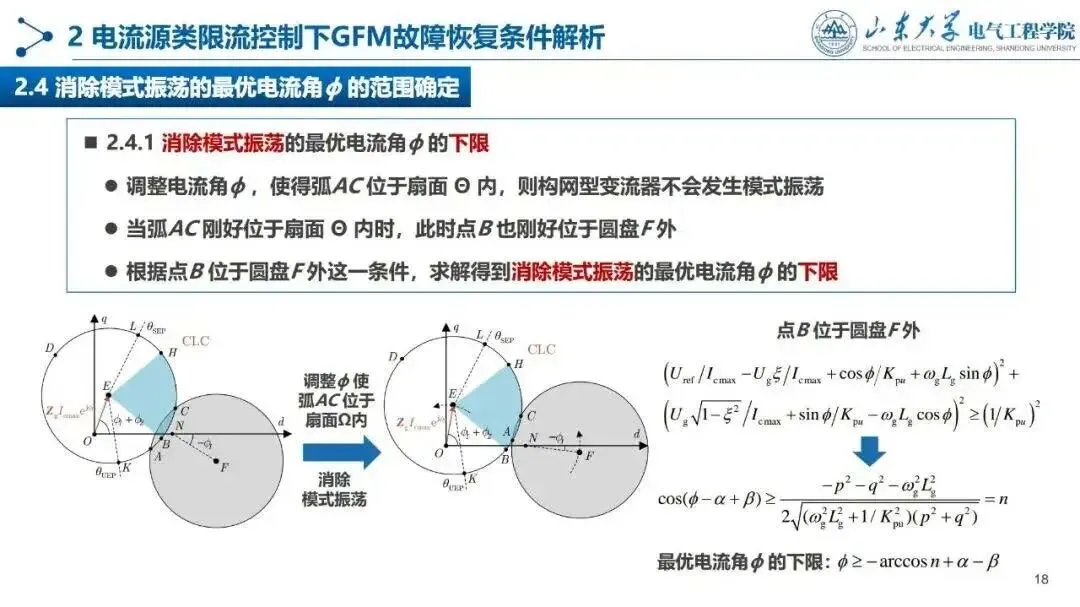

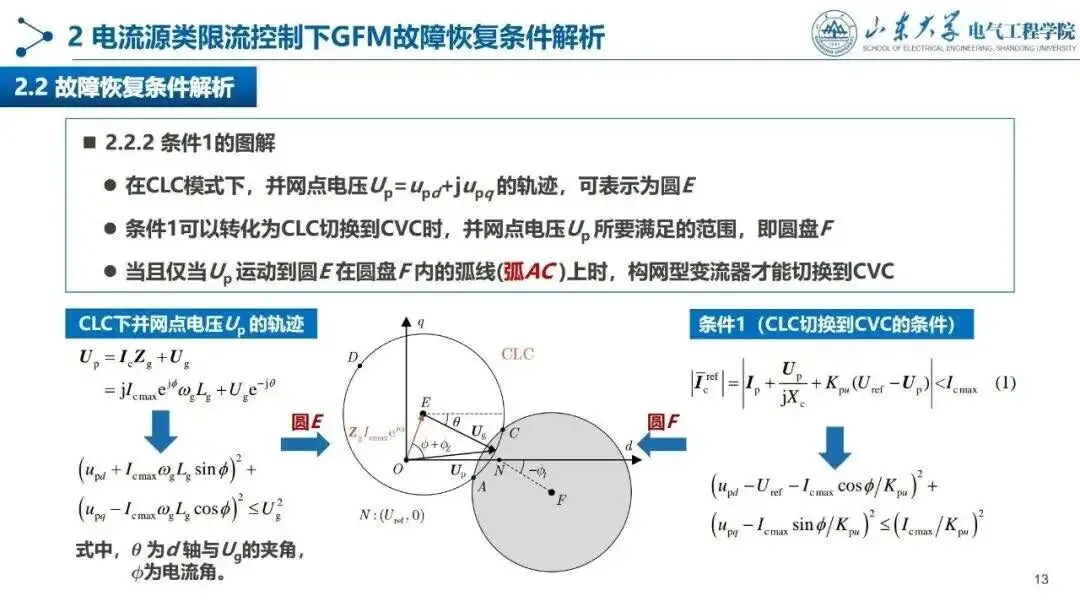

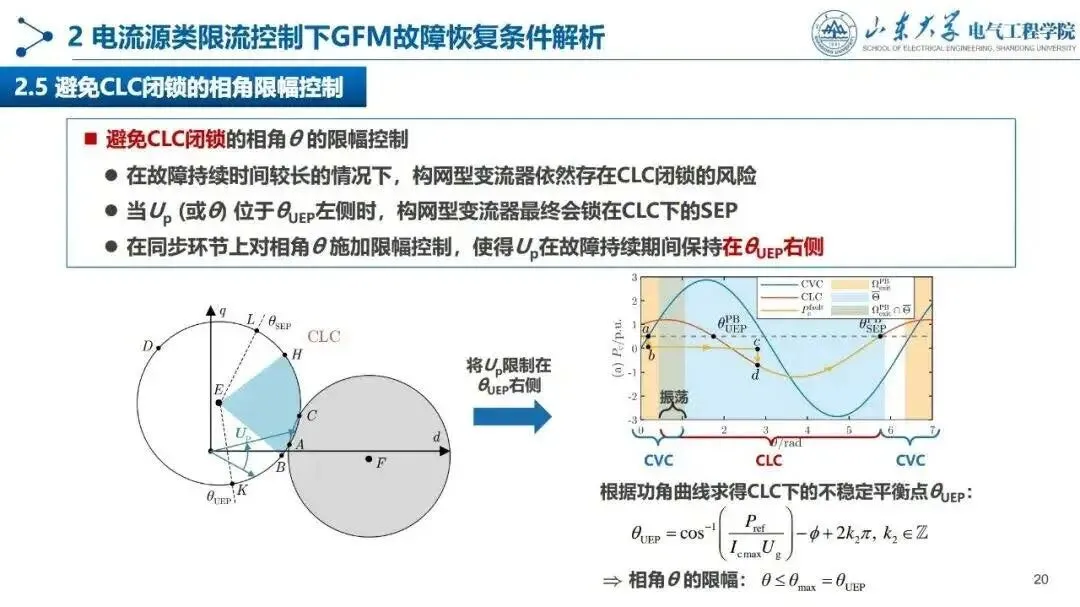

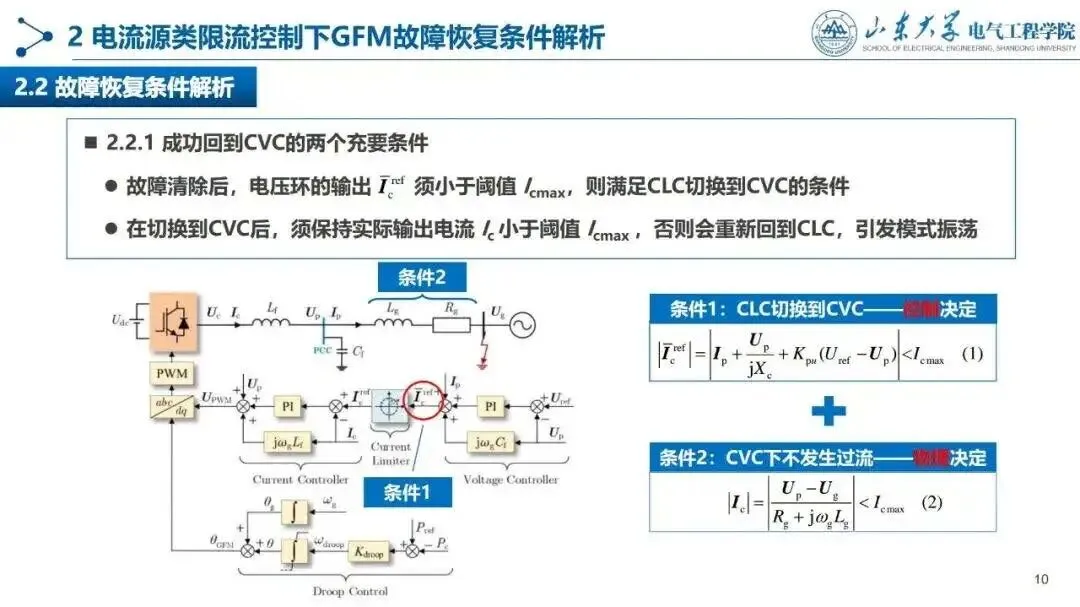

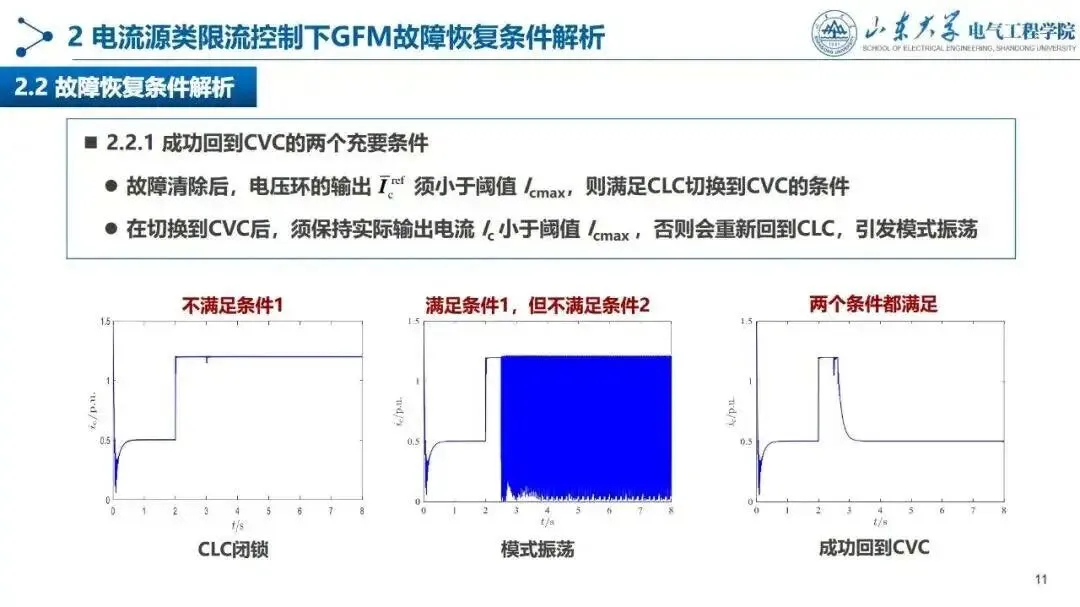

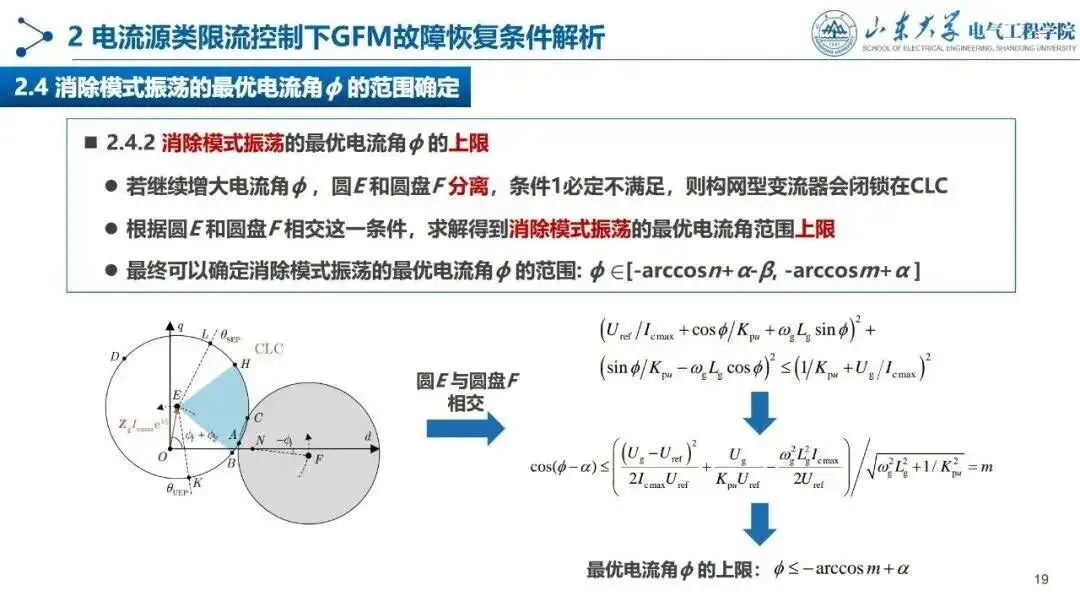

研究将常规限流方式划分为电流源、电压源两类。电流源限流以优先级控制为核心，变流器故障切换后易留存非期望稳定平衡点，触发模式反复振荡、限流闭锁，必须整定最优电流角+相角限幅，才能规避故障恢复失效。
电压源限流包含环形限流器、虚拟阻抗两种控制方式。这类方式保留电压源属性，模式切换条件互补，限流区域无稳定平衡点，无振荡、闭锁风险，仅依托系统功角即可完成平滑切换，故障恢复稳定性优于电流源方案，但限流精度不足。

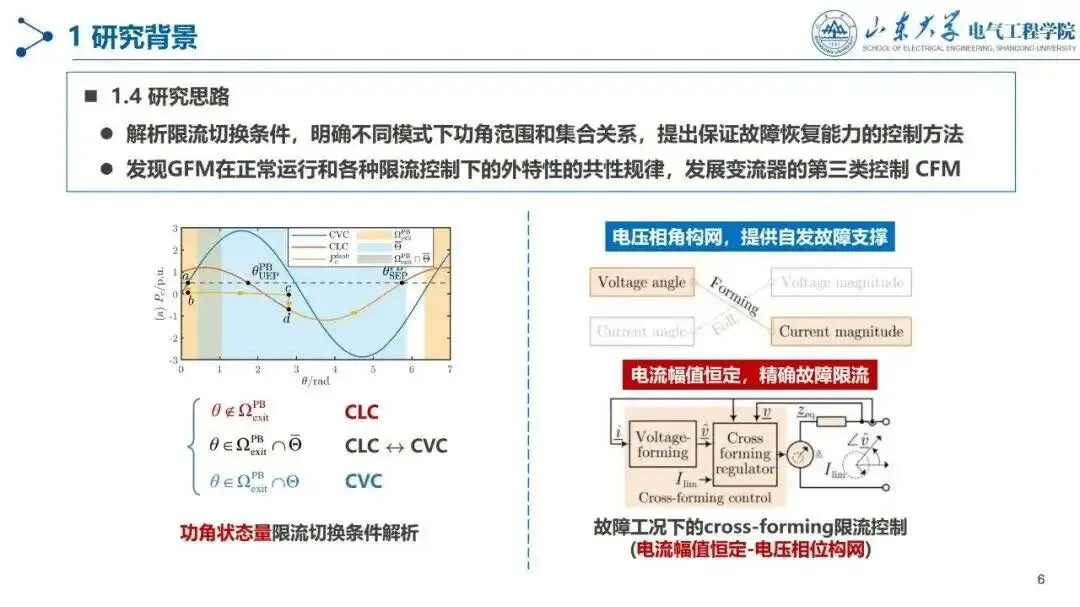

针对两类限流方式的固有缺陷，研究创新推出CFM交叉成形控制。该控制融合两类限流优势，保留电压相位自同步、电流幅值恒定特性，兼顾电网故障支撑与精准限流。但常规CFM控制存在短板，大功角工况下会产生不稳定运行域，缩放系数正反馈会造成系统失稳。
团队进一步优化出饱和CFM控制。通过限制放缩系数下限，动态调节虚拟电抗，打破系统正反馈，彻底消除不稳定运行域。该方案保留原有平滑切换特性，不产生额外闭锁点，暂态稳定性、限流精度全面优于传统限流策略。
本次研究跳出传统代数量分析思维，建立功角状态量解析模型，明确不同控制策略的运行边界。饱和CFM控制可为新型电力系统并网变流器，提供高可靠、高兼容的故障限流技术方案，适配电网复杂故障工况。
