PRB: 模板设计新突破:预测高温超导稳定相 Sr₂B₅前言本研究由吉林大学的刘寒雨教授、谢禹教授、马琰铭教授团队联合主导,发表了一项关于设计热力学稳定、高温超导轻元素金属硼化物的突破性研究。该工作提出了一种“模板引导”的设计策略,成功预测了具有立方F43m对称性的Sr₂B₅化合物。计算表明,该化合物在38-54 GPa压力范围内具有热力学稳定性,并在40 GPa下通过求解各向异性Migdal-Eliashberg方程预测其超导转变温度可达约90 K,是首个被理论预测兼具高Tc和本征热力学稳定性的轻元素共价超导体。寻找在常压或近常压下工作的高温常规超导体是凝聚态物理与材料科学的核心目标。继MgB₂(Tc≈ 39 K)之后,具有强共价键合的轻元素金属化合物(如硼化物、碳化物、硼碳化物)被视为极具潜力的高Tc声子介导超导体平台。然而,大量理论预测的高Tc候选材料都面临一个共同瓶颈:缺乏本征的热力学稳定性,这严重阻碍了其实验合成与验证。
本研究旨在克服这一瓶颈,提出了一种“模板引导设计”策略,专注于sp³杂化非过渡金属硼化物。其逻辑是:利用已知热力学稳定的sp³杂化碳同素异形体(如金刚石、六方金刚石、T-碳、W-碳等)的晶体骨架作为模板,将其中的碳原子替换为硼原子,形成sp³杂化的硼骨架;然后,将金属原子(IA、IIA、IIIA、IIIB族)插入该骨架的间隙位置,以调节电子填充。通过此策略,研究团队基于22种原型结构,设计了共计352种MxBy化合物。随后,团队采用一套严格的筛选流程:首先评估结构驰豫后是否能保持sp³杂化骨架,再计算声子谱以检验动力学稳定性,接着分析电子结构识别金属性,最后通过电声耦合计算初步评估超导Tc。在40 GPa压力下,从352个初始设计中筛选出31个动力学稳定的硼化物,其中9个化合物的预测Tc超过MgB₂的39 K。
2研究亮点
1.“模板引导”的理性设计策略:系统性地将已知稳定的碳骨架作为模板,用于设计可能稳定的硼基超导体。该策略成功地从数百个虚拟化合物中筛选出多个高Tc候选物,并将Sr₂B₅锁定为最具潜力的目标,证明了该方法的有效性。2.理论预测兼具高热力学稳定性与高Tc的轻元素共价超导体:通过机器学习加速的晶体结构预测,确认F43m-Sr₂B₅在38-54 GPa(0 K)以及37-56 GPa(500 K)的压力范围内相对于已知Sr-B化合物是热力学稳定的基态相。这解决了以往高Tc预测材料普遍不稳定的核心矛盾。3.非简谐效应对稳定性和超导性的关键影响:采用随机自洽谐振近似(SSCHA)计算了非简谐效应。发现非简谐修正虽然将电声耦合常数λ从3.11降至2.06(降低34%),但同时显著拓宽了材料的动力学稳定压力窗口(延伸至常压)和热力学稳定压力范围(扩大一倍以上)。最终,在考虑非简谐效应后,40 GPa下预测的Tc仍保持在约90 K的高水平。3图文解析

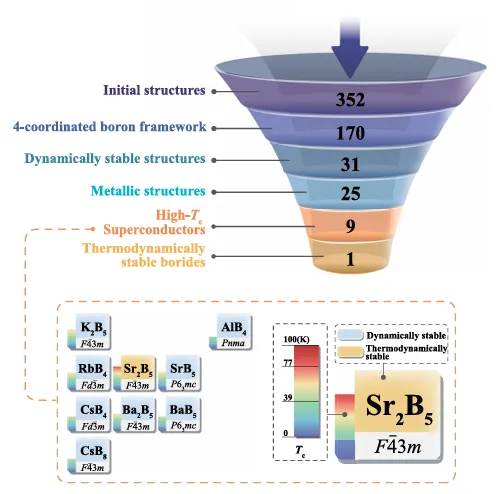

图1.筛选流程图与结果汇总。

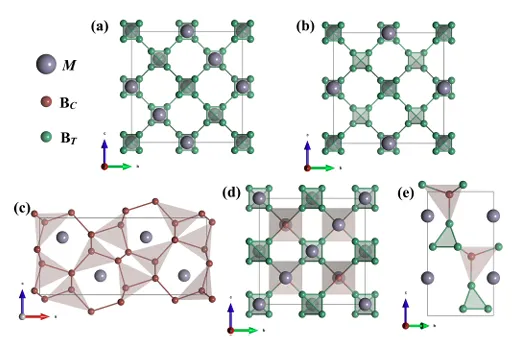

图2.九个高Tc金属硼化物的晶体结构。

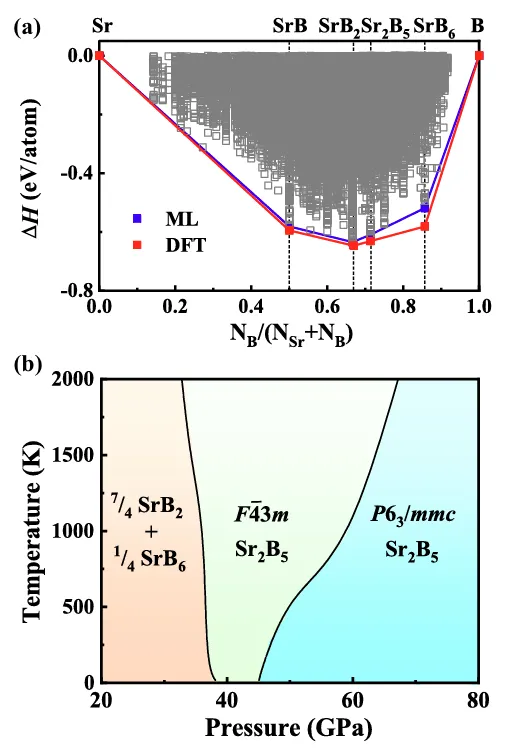

图3.F43m-Sr₂B₅的热力学稳定性。

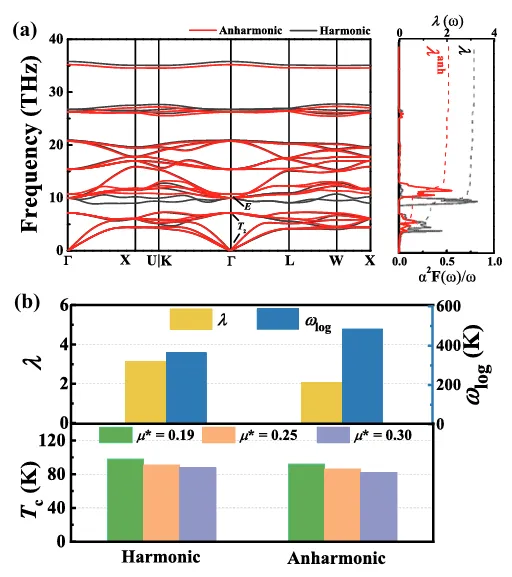

图4.F43m-Sr₂B₅的超导性质与非简谐效应。
4编者话
这项理论研究的突破性意义在于,它成功地将“高Tc”与“热力学稳定”这两个在轻元素超导体设计中常常难以兼得的关键属性,在同一个材料体系(Sr₂B₅)中统一了起来。这不仅得益于“模板引导”这一巧妙的理性设计策略,也离不开先进的非简谐声子计算,后者被证明对准确评估此类轻质材料的稳定性和超导性质至关重要。如果您有新的研究工作,欢迎投稿,我们乐意让更多的人了解它!如果您有对超导感兴趣或疑惑的部分,请联系我,我会努力整理解答!!
关注我,带你持续关注超导领域新发现,我们下期见!!!
