电脑软件NXUG打不开，或者报错，可能是环境变量设置不当引起的，一文吃透UGNX环境变量，看完就会
Siemens NX（原称UG）的环境变量是其灵活配置的关键。为了让你能快速找到所需信息，我将变量分成了几大类，并整理了它们的常见用途。
首先是⚡四大基础环境变量,有什么问题，可以除了下面4个，其他先删了
1、SPLM_LICENSE_SERVER
这个环境变量为UG软件高版本专用NX许可证环境变量，印象中是从NX10.0开始使用的，变量值为：28000@你的当前计算机名称，从NX12.0开始，其环境变量值为：27800@你的当前计算机名称，以后的新版本都是27800。也可以是指向你的NX许可证文件路径，C:\ProgramData\Siemens\siemens_SSQ.dat
变量名：SPLM_LICENSE_SERVER
变量值：27800@你的当前计算机名称
UGS_LICENSE_SERVER
这个环境变量为UG软件中低版本专用NX许可证环境变量
2、UGII_BASE_DIR
这个环境变量也是核心主变量，不过已经在NX12.0版本开始退役，不再使用它。NX12.0之前的版本，这个环境变量的作用是指向UGII目录，是NX软件核心程序路径，所以在NX升级的时候，最好和UGII_BASE_DIR一样保持指向同一个版本的UG软件安装路径。比如：D:\Program Files\Siemens\NX 10.0\UGII\
3、UGII_ROOT_DIR
这个环境变量也是核心主变量，不过已经在NX12.0版本开始退役，不再使用它。NX12.0之前的版本，这个环境变量的作用是指向UGII目录，是NX软件核心程序路径，所以在NX升级的时候，最好和UGII_BASE_DIR一样保持指向同一个版本的UG软件安装路径。比如：D:\Program Files\Siemens\NX 10.0\UGII\
4、UGII_LANG
这个环境变量是控制UG软件语言界面的,UG软件默认就是多国语言的，，只需要在安装的时候选择什么语言就可以了，国内绝大部分用户选择【简体中文】，当软件安装完成以后会自动在电脑系统环境变量中创建语言变量，而这个变量就是UGII_LANG，简体中文的变量值为：simpl_chinese，注意一个字符都不能差，否则默认为英文版界面。
简体中文版界面：UGII_LANG＝simpl_chinese
繁体中文版界面：UGII_LANG＝trad_chinese
英文版界面：UGII_LANG＝english
法语版界面：UGII_LANG＝french
德语版界面：UGII_LANG＝german
日文版界面：UGII_LANG＝japanese
意大利版语界面：UGII_LANG＝italian
俄语界版面：UGII_LANG＝russian
韩文界版面：UGII_LANG＝korean
下面我将变量分成了几大类，并整理了它们的常见用途
⚙️ 核心与许可证
SPLM_LICENSE_SERVER：NX 10.0及更高版本使用的许可证服务器环境变量。较新的版本（如NX 12.0及以后）常设为 27800@your_hostname。
UGS_LICENSE_SERVER：旧版NX（如NX 5.0/6.0）使用的许可证服务器环境变量，通常设为 28000@your_hostname。若电脑同时安装了新旧版本，需注意端口值冲突。
UGII_LICENSE_FILE：指定许可证文件的路径。部分情况下用于指向一个具体的许可证文件，而不是服务器。
📁 路径与目录
UGII_BASE_DIR：指向NX软件的主安装目录（例如 C:\Program Files\Siemens\NX 12.0）。
UGII_ROOT_DIR：指向NX软件的启动目录（ugraf.exe所在的UGII文件夹，如 ...\NX 12.0\UGII\）。该变量在新版本中已逐渐弃用。
自定义扩展目录：
UGII_USER_DIR, UGII_SITE_DIR, UGII_VENDOR_DIR, UGII_GROUP_DIR：用于加载用户、公司或第三方开发的二次开发程序。启动NX时，软件会自动加载这些目录下的内容。
UGII_TMP_DIR：指定NX运行时产生的临时文件（如日志、操作记录）的存放位置。
🎨界面与语言
UGII_LANG：控制NX的用户界面语言，推荐值包括简体中文 simpl_chinese、英文 english、繁体中文 trad_chinese 等-。
UGII_BACKGROUND_PICTE：设置NX启动时或工作区背景的图片。
UGII_BACKGROUND_URL：设置工具条的背景URL。将其值设为 NONE 可解决部分Windows系统下拖拽工具条导致的卡死问题。
UGII_DISPLAY_DEBUG：当设为 1 时，可以在新版NX中强制开启“经典工具条”界面模式。
⚡ 性能与计算
UGII_SMP_ENABLE：设为 1 以启用多核CPU并行处理，提升大型文件加载和生成刀轨等任务的效率。该变量在ugii_env_ug.bat文件中默认为注释状态，需手动启用。
UGII_SMP_ENABLE 启用步骤：1. 添加系统环境变量；2. 以记事本打开 [NX安装路径]\UGII\ugii_env_ug.bat 文件，找到 UGII_SMP_ENABLE=1 并删除行首的 # 号；3. 保存文件后重启NX，必要时可在任务管理器中调整进程优先级。
🛠️ 功能与命令
UGII_ENABLE_TRANSFORM_LEGACY_OPTIONS：设为 1 可将高版本中分离的“变换”和“移动对象”命令，还原为旧版（如NX 4.0）单一的“变换”命令风格。
UGII_DMX_NX502：在NX 2007及更高版本中，设为 502 可以调出已隐藏的“简化体”命令。
UG_UTF8_MODE：在NX 8.0到NX 8.5版本中，设为 1 可开启对中文路径和文件名的支持。需要说明的是，此变量存在争议且会增加数据风险，高版本已移除此功能。
UGII_MODL_DEMO：设为 1 可在“连接面”(Merge Face) 命令中增加一个“新建体”的选项。
🔧 数控加工
UGII_CAM_ENABLE_AREAMILL_SPIRAL：设为 1 以在NX 12.0及更高版本中启用“区域螺旋”驱动方法。
UGII_CAM_ENABLE_GUIDED_CURVE：设为 1 以在NX 12.0及更高版本中启用“引导曲线”驱动方法-。
UGII_CAM_POST_DIR：指定后处理器的存放目录，启动加工环境时，NX会自动加载此目录下的后处理器-。
UGII_CAM_POST_OUTPUT_DIR：设置后处理生成的NC程序文件的默认输出文件夹，避免每次保存都手动选择路径。
📐 绘图与工程图
UGII_CHARACTER_FONT_DIR：指定NX工程图中可用的附加字体文件的存放路径。
UGII_DRAFTING_HOLE_TABLE：设为 1 可在工程图表格中自动生成孔列表。
UGII_SURFACE_FINISH：设为 ON 或 OFF，用于开启或关闭工程图中“表面粗糙度”符号的菜单。
UGII_COUNTRY：设为 prc，即使在非中文界面下也能调出“GC工具箱”。
UGII_DRAFTING_STANDARD_DIR：指定制图标准（.dpv文件）的存放路径。
👨💻 开发与调试
UGII_JAVA_HOME：指定Java Runtime Environment (JRE) 的安装目录，用于支持依赖Java的NX功能或二次开发程序-。
UGII_PLATFORM：指定运行NX的平台架构，如 x64wnt (64位) 或 ix8xwnt (32位)，常用于调试。
UGII_ENV_FILE：允许手动指定一个外部的ugii_env.dat文件，覆盖默认的环境变量配置-。
UGII_UGSOLIDS_TMP：指定Parasolid内核在做复杂运算时的临时内存地址。
UGII_ALLOW_NGC_IN_UGOPEN：设为 YES 可解决二次开发中，明细栏包含非几何部件时，组件Tag为空的问题-。
📌 其他常见变量
UGII_BITMAP_PATH：为用户自定义的位图（图标）文件指定搜索路径-。
UGII_BITMAP_QUALITY：控制界面图标和位图的显示质量，可设为 HIGH (高质量)、STANDARD (标准) 等-。
UGII_MOUSE_WHEEL：控制鼠标滚轮的缩放方向。当设为 2 时，可以反转滚轮的缩放方向（即向前滚放大，向后滚缩小）。
UGII_DEFAULTS_FILE：指定用户默认设置文件（如 ug_metric.def）的路径，可在启动时覆盖部分默认配置-。
UGII_DEFAULT_ROLE：指定一个角色文件（.mtx）的路径，以便在启动时自动加载该界面角色-。
UGII_DISCOVERY_CENTER_PAGE：设为 NO_AUTO_DISPLAY 可以关闭新版NX启动时自动弹出的“发现中心”页面-。
UGCHECKMATE_USER_DIR：为 Check-Mate 验证工具的用户文件指定存放路径-。
💡 如何设置环境变量

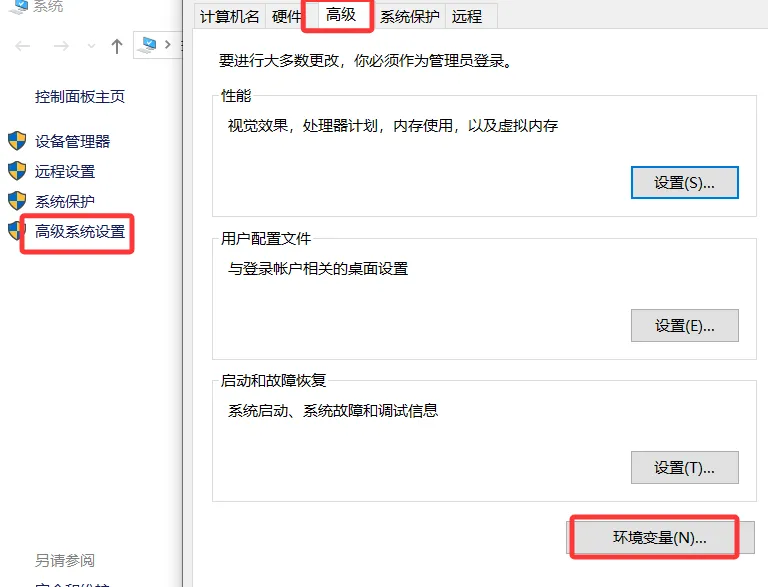

打开系统属性：右键点击“此电脑”或“我的电脑”，选择“属性”。
进入高级设置：在打开的窗口中，点击“高级系统设置”。
打开环境变量窗口：在“系统属性”弹窗中，点击下方的“环境变量...”按钮。
新建或编辑变量：在“系统变量”区域进行新建或编辑。设置完成后，点击“确定”保存所有窗口。
生效：设置的环境变量通常在重新启动NX软件后生效。部分变量甚至需要重启计算机才能完全生效。
💡 个人总结一些常用的
关闭欢迎页面”和“关闭发现中心
变量名：UGII_DISCOVERY_CENTER_PAGE
变量值：NO_AUTO_DISPLAY
NX12.0 调出方法“引导曲线”驱动方法;
变量名（N）：UGII_CAM_ENABLE_AREAMILL_SPIRAL
变量值（N）：1
变量名（N）：UGII_CAM_ENABLE_GUIDED_CURVE
变量值（N）：1
NX12.029自适应加工
变量名：UGII_CAM_ENABLE_ADAPTIVE_BOTTOM_UP_CUTTING
变量值：1
NX新版开启“经典工具条”命令;
变量名（N）：UGII_DISPLAY_DEBUG
变量值（V）：1
Ps：添加环境变量后继续设置：首选项-用户界面-布局-经典工具条-应用
NX启用多核运算；
变量名（N）：UGII_SMP_ENABLE
变量值（V）：1
Ps：加环境变量仅仅是第一步；
第二步：进去UG安装路径UGII文件夹内，用记事本打开ugii_env_ug.bat 文件，将UGII_SMP_ENABLE=1这行前面#号删除并保存
第三步：打开系统任务管理器，并且将进程里的ugraf.exe和ugraf.exe*32的优先级设置为实时）（选中后点击鼠标右键设置）
后处理程序默认输出路径；
变量名（N）：UGII_CAM_POST_OUTPUT_DIR
变量值（V）：E:\NC
Ps：“E:\NC”为值的格式，具体根据实际情况填写；
更改后处理文件放置位置路径
UGII_CAM_POST_DIR= snxpostprocessor（后处理文件的路径）
工程图文字放置路径
变量名（N）：UGII_CHARACTER_FONT_DIR
变量值（V）：E:\ugfonts
Ps：“E:\ugfonts”为值的格式，具体根据实际情况填写；
更改启动界面背景图片
变量名（N）：UGII_BACKGROUND_PICTURE
Ps：“h\NX.JPG”为值的格式，具体根据实际情况填写；
添加后处理程序输出路径环境变量
UGII_CAM_POST_OUTPUT_DIR=（后处理放置文件路径）
设置图纸文字字体环境变理
UGII_CHARACTER_FONT_DIR= TS_NX\ugfonts（工程图文字放置路径文件）
WIN7系统下安装安装UG7.0以上版本拖工具条卡死解决办法
UGII_BACKGROUND_URL=NONE
UG发挥双核性能，提升运行速度。
环境变量：UGII_SMP_ENABLE=1
启用GC工具箱变量
UGII_COUNTRY=PRC
增加此变量后NX的合并面命令增加“创建新的体”变量
UGII_MODL_DEMO=1
打开UG提示“部件已以UTF8模式归档”，但NX运行正常问题的解决方法
UGII_UTF8_MODE=1
