你还在手动设置层叠，导入Layout，手动设置参数来进行高速阻抗串扰优化吗？这套工具将解放你的双手，让你更专注于设计，比ViaWizard能力更强，更智能，不仅能仿真过孔还能仿真电容和BGA Pinmap，吊打某些高昂的国产商业软件。只需一个Excel配置表格，一根烟、一杯咖啡的时间就把模型给你搞定！不仅建模、仿真结果也直接显示给你。

当高速链路从56G 继续迈向 112G PAM4，通道设计的难度已经不只是“损耗更大”这么简单。单位间隔更短、眼高更低、系统容限更紧，任何一个过孔、BGA 焊盘、AC 耦合电容、参考层切换，都会被放大成影响链路裕量的关键因素。

问题在于，工程现场并不缺“能做仿真”的软件，真正缺的是一套能够把建模效率、场景覆盖、优化能力和学习门槛平衡起来的工具。本文想结合实际工程痛点，聊一聊当前常见建模方案的不足，以及为什么 ViaPro 这样一套面向无源链路仿真的工具，对研究、学习和工程落地都很有价值。

112G时代，为什么建模越来越成为瓶颈？

112G PAM4通道设计面临的核心挑战已经非常明确：

插入损耗 IL 预算更紧，材料损耗、铜粗糙度和走线宽度都会直接影响链路可达距离。

阻抗不连续更敏感，过孔 stub、反焊盘、封装到 PCB 过渡、连接器和器件焊盘都会带来反射。

串扰更难压制，水平耦合和垂直耦合都可能在更低眼高条件下侵蚀系统裕量。

BGA pin field 成为高风险区域，既要保证阻抗，又要兼顾回流路径和串扰控制。

器件封装和板级互连之间的协同要求更高，很多问题不再是单独优化一个走线或一个过孔就能解决。

换句话说，今天的高速通道设计，难点并不只是“会不会跑 3D 仿真”，而是你能不能快速把结构建出来、把场景覆盖全、把关键参数调到位、把结果转化成设计动作。

现有建模方案，为什么总让人觉得“不够用”？

1. 老工具能用，但跟不上新流程

不少工程师都接触过Via Wizard 这类经典流程。它在早期高速设计中确实解决过很多问题，但放到今天的环境里，局限也越来越明显：

工具版本较老，和新版 AEDT 的兼容性不足，很多团队很难直接接入最新工作流。

建模逻辑偏固定，更适合特定类型的 via 结构，不一定覆盖今天复杂的 BGA breakout、多种电容封装、非标准 pinmap 等场景。

结果能用，但场景扩展能力有限，一旦碰到定制化结构，往往又得回到大量手工操作。

2. 通用商业软件功能很强，但成本和效率不一定匹配

行业里当然有功能非常完整的商业仿真平台，但现实问题也很直接：

软件采购成本高，轻则几万元，重则几十万甚至上百万元。

很多模块是“大而全”，但对于单一无源链路建模任务来说，学习曲线并不低。

真正影响项目周期的往往不是求解器本身，而是前处理、结构录入、参数组织和批量变体分析，这些工作仍然非常耗时。

对很多中小团队、个人学习者，甚至企业内部做前期研究的工程师来说，真正缺的不是再买一套更贵的软件，而是先有一套能高效组织建模任务的工具。

3. 大公司有自己的内部工具，但经验很难外溢

目前不少头部公司都已经沉淀了自己的建模平台或脚本体系，这本身说明了一个事实：当链路复杂度上去之后，靠纯手工建模是不可持续的。

但内部工具也有天然门槛：

通常是围绕公司内部封装、板材、库和设计规范开发，外部团队无法直接复用。

文档和可视化程度不一定高，新人接手时往往仍然依赖老工程师口传心授。

很多工具偏“结果导向”，适合成熟项目提效，却不一定适合教学、研究和方法验证。

4. 纯手工建模最通用，但重复劳动最多

这是很多工程师真实的日常状态：

画一个 BGA 区域，要反复确认 pinmap、电源地分布、参考层切换和回流路径。

建一个 AC 耦合电容模型，要不断切换不同封装、pad、anti-pad、过孔结构做对比。

想研究串扰，先把 aggressor/victim 场景搭出来，就要消耗大量时间。

做一次参数优化并不难，难的是把优化过程系统化、可复现、可迁移。

于是，很多团队最后不是“不会仿”，而是仿得太慢、改得太累、复用太差。

为什么说 ViaPro 这类工具，刚好补上了中间这层空缺？

ViaPro的价值，不在于替代所有商用求解器，而在于把高速无源链路仿真中最消耗工程师时间、最依赖经验、最容易出错的一层建模工作，做成更高效、更标准化、更可研究的流程。

它尤其适合下面几类需求：

想系统学习高速过孔、BGA、AC 电容、pinmap 和串扰影响机理的人。

想快速搭建多个无源结构对比场景，做参数扫描和趋势判断的人。

想在已有仿真平台基础上，提高前处理效率、减少重复操作的人。

想把工程经验沉淀成更稳定建模流程的人。

这套工具具体解决了什么问题？

1. 对串扰研究来说，已经足够实用

在很多学习和研究场景里，工程师最关心的不是一次性覆盖整个系统，而是先把关键耦合关系看清楚：

不同信号 via 间距对串扰的影响有多大？

参考地过孔位置变化，对回流路径和耦合噪声有什么影响？

BGA 区域里，某种 breakout 方式为什么会让串扰变差？

同样的结构，调整 anti-pad 或过孔 pitch 后，阻抗和串扰之间如何平衡？

ViaPro在这些问题上的优势，是可以更快构造场景并完成对比，让学习者和工程师把注意力放在结构变化和结果变化的因果关系上。

图1｜无源结构优化后的阻抗表现示意

BGA 场景为什么更能体现这类工具的价值？

很多链路问题并不是出在长走线，而是出在最拥挤、最难兼顾的BGA pin field 区域。这里既要考虑逃线，又要考虑回流，还要兼顾阻抗、串扰和可制造性。

参考112G 背景资料也可以看到，BGA 区域的 via 与 anti-pad 优化，不能只看回波损耗，还要同时看串扰和系统裕量。对工程师来说，这意味着：

不能只做单个过孔的“漂亮模型”，而要考虑成组 pin 的影响。

不能只追求阻抗最平，还要考虑地过孔布局和邻近信号的耦合。

不能只看单一仿真结果，还要能够快速试错和迭代。

而ViaPro 恰好在这类问题上有明显优势。

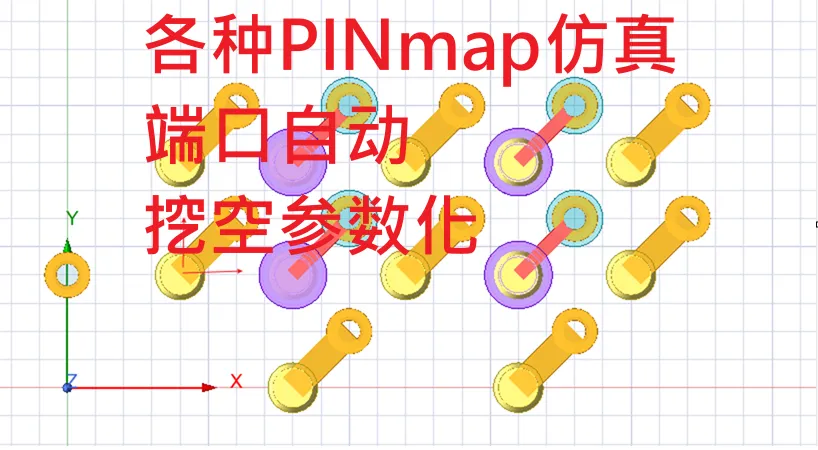

图2｜BGA 区域中的 pinmap 优化示意

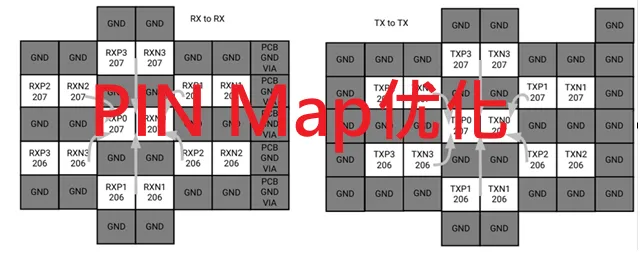

图3｜不同 pinmap 组织方式下的建模对比示意

多种电容模型支持，让 AC 耦合分析更接近真实设计

AC 耦合电容在高速链路中看似是一个“小器件”，但它对应的焊盘、过孔、切参考层、局部回流路径，常常是链路不连续的重要来源。

很多传统流程的问题在于：

电容模型过于简化，只能做很粗的结构近似。

不同封装和不同布局之间切换繁琐，不利于系统比较。

很难把电容本体、焊盘、过孔、周边地结构放在一个统一建模框架里分析。

ViaPro对多种电容模型的支持，让工程师可以更自然地覆盖不同仿真速率和不同结构要求下的分析任务。

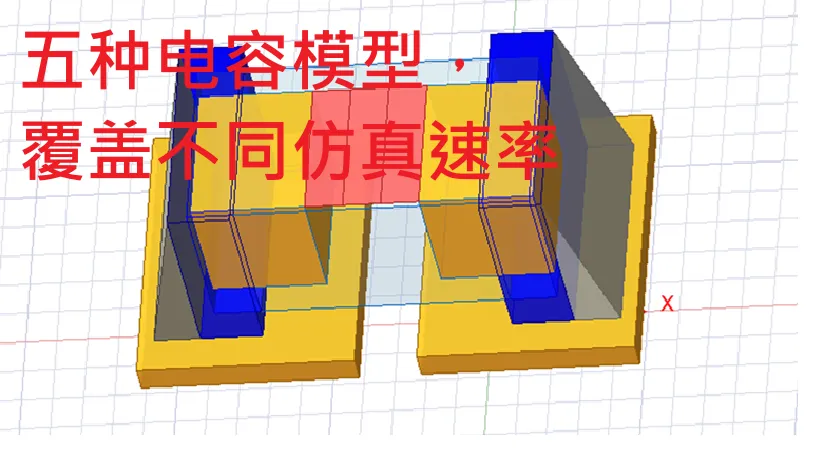

图4｜五种电容模型，覆盖不同仿真速率与应用需求

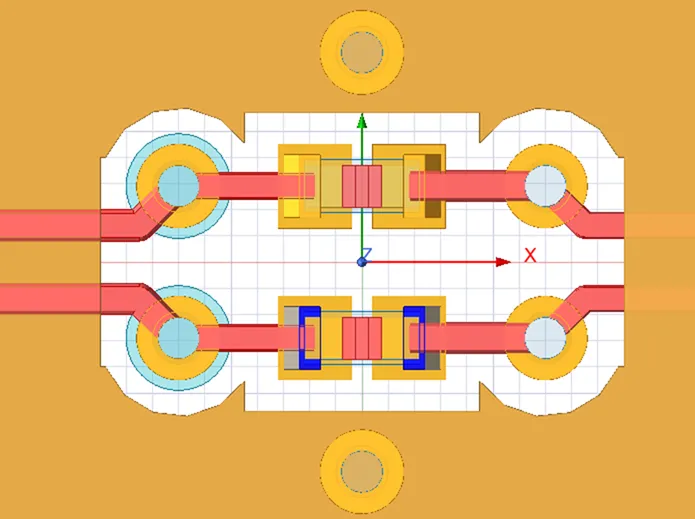

图5｜AC 电容与过孔协同优化示意

过孔建模，不只是“建出来”，而是要方便比较和优化

高速设计里最常见、也最容易反复迭代的对象就是过孔。真正耗时间的不是第一次建模，而是下面这些动作反复出现：

改 stub 长度

调 anti-pad

改地过孔位置

改差分间距

比较不同 breakout 方式

检查优化前后的阻抗与串扰权衡

如果每次都靠手工重建，效率会非常低。ViaPro的意义在于把这些反复出现的动作变成可快速复用的流程。

图6｜Ball 与同轴端口建模示意

视频演示位 1：这里可插入你的“过孔建模流程演示”视频建议说明：从结构输入、参数配置到生成模型，展示工具如何降低重复建模成本。

已关注

关注

重播分享赞

视频详情

视频演示位 2：这里可插入你的“过孔优化前后结果对比”视频建议说明：展示修改关键参数后，阻抗或串扰结果如何变化，突出工具在教学和研究中的直观价值。

已关注

关注

重播分享赞

视频详情

视频演示位3：差分对抗窜扰

已关注

关注

重播分享赞

视频详情

视频演示位4：背钻_反焊盘参数修改

已关注

关注

重播分享赞

视频详情

如何获得ViaPro工具？

从定位上看，ViaPro并不是要和所有顶级商业平台做“全功能替代”对比，而是要解决一个更现实的问题：

在高速无源链路仿真里，如何用更合理的成本和更高的效率，把大部分关键场景覆盖起来。

因此，这套工具特别适合：

想学习 SIPI 无源建模方法的学生和初中级工程师。

想针对过孔、BGA、AC 电容和串扰做专题研究的工程师。

已经有仿真平台，但缺少高效前处理工具的团队。

预算有限，但希望尽快建立可复用仿真流程的公司或个人。

那我如何获得呢？请识别下方二维码购买，推荐复制链接在浏览器打开。

限时特价（限10名）

秒杀：999元（售价：1099元）

可回放/开发票/奖学金/加餐

提供vip群答疑和模型下载

https://www.fangzhenxiu.com/course/15179518/

推荐复制链接在浏览器打开

本课程核心价值在这套工具，小伙伴可以在仿真秀官网购课后，申请进VIP群，核销后领取这套程序，并且提供答疑服务。

真正有价值的，不只是“会仿真”，而是“能把仿真用起来”

今天的高速链路设计已经进入一个新的阶段。难点不再只是有没有仿真软件，而是有没有一套能服务于学习、研究、验证、优化和经验沉淀的建模方法。

老工具的问题是场景和兼容性逐渐吃紧，通用商业平台的问题是成本和效率未必匹配，内部工具的问题是难以外溢和复用。站在这个角度看，ViaPro这类工具的意义非常明确：

它让高速无源建模更容易上手。

它让过孔、BGA、AC 电容和串扰场景更容易复现。

它让参数优化和方案对比更高效。

它让工程经验更容易沉淀成方法，而不只是停留在个人操作层面。

对于研究学习来说，它已经足够支撑大多数串扰与结构优化分析；对于工程应用来说，它也覆盖了BGA 仿真、多种电容模型支持、pinmap 优化等最常见、最有价值的需求。

如果你正在做高速链路设计，真正值得投入的，也许不是再增加一次手工重复建模，而是尽快建立一套可复制、可扩展、可优化的无源建模流程。
